brennenstuhl PM 231 Příručka

Obsah


Přečtěte si a uschovejte tyto provozní pokyny.
Dodržujte bezpečnostní pokyny. Nezapojujte spotřebič se zátěží překračující 16 ampér.
Vždy se ujistěte, že zástrčka jakéhokoli spotřebiče je plně zasunuta do zásuvky měřiče.


Nezapojujte dva nebo více měřičů dohromady!

Následující piktogramy jsou použity v těchto provozních pokynech / na zařízení:
Přečtěte si návod k obsluze!
Pouze pro použití v suchých místnostech.
výstraha Dbejte opatrnosti a bezpečnostních pokynů!

Úvod


Tyto provozní pokyny si musíte pečlivě a celé přečíst. Jsou součástí vašeho nově zakoupeného elektroměru a obsahují důležité informace týkající se jeho provozu a údržby. Při používání tohoto produktu je třeba dodržovat všechna bezpečnostní opatření. Pokud máte jakékoli dotazy týkající se používání tohoto produktu, obraťte se na svého prodejce nebo naši servisní kancelář. Tyto provozní pokyny je třeba bezpečně uschovat a v případě potřeby je předat třetím stranám pro snadnou orientaci.

Správné Použití

Spotřebič je určen k měření spotřeby elektrické energie elektrických spotřebičů a k výpočtu nákladů na elektřinu a provoz. Jakékoli jiné použití nebo úprava přístroje představuje nesprávné použití a nese vážné riziko nehody. Výrobce neručí za škody způsobené nesprávným použitím. Přístroj není určen pro komerční použití.

Obsah Balení

Ihned po vybalení je třeba zkontrolovat úplnost obsahu balení vašeho elektroměru. Zkontrolujte také samotný měřič, zda je v dobrém stavu.

1 x Elektroměr

1 x Provozní pokyny

Technické údaje

Produkt: Elektroměr PM 231
Typ ochrany: IP20
Jmenovité napětí: 230 V ~ 50 Hz
Maximální zatížení: 3600 W (230 V ~ 16 A)
Rozsah měření napětí: 190 - 276 V AC
Přesnost měření napětí: +/-1%
Rozsah měření proudu: 0,01 - 16 A
Přesnost měření proudu: +/-1% nebo +/-0,01 A
Rozsah měření výkonu: 0,2 - 3600 W
Přesnost měření výkonu: +/-1% nebo +/-0,2 W
Rozsah spotřeby energie: 0 - 9999,9 kWh
Rozsah měření frekvence: 45 - 65 Hz
Přesnost hodin: +/- 1 minuta za měsíc
Spotřeba energie: < 0,5 W
Provozní teplota: -10 ºC až +40 ºC
Baterie: 3 x 1,5 V knoflíkové baterie LR44/AG13
Životnost baterie: cca 3 měsíce bez napájení střídavým proudem

Použití: Tento produkt je určen pouze pro vnitřní použití. Zásuvka má integrovaný ochranný kontakt.

Provoz

Bezpečnostní pokyny pro tento produkt

pozor

  • Před použitím elektroměru si přečtěte všechny bezpečnostní a provozní pokyny.
  • Bezpečnostní a provozní pokyny by měly být uschovány pro budoucí použití.
  • Všechna varování na produktu a v provozních pokynech by měla být přísně dodržována.
  • Je třeba dodržovat všechny provozní pokyny.
  • Elektroměr provozujte pouze v suchém vnitřním prostoru. Neinstalujte ve vlhkých prostorách, jako jsou koupelny, prádelny nebo venkovní prostory.
  • Nevystavujte elektroměr extrémním změnám teploty, tlaku, nárazům nebo intenzivnímu slunečnímu záření.
  • Je třeba dbát na to, aby do krytu nepadaly předměty a nevylévaly se do něj kapaliny otvory.
  • Zásuvku zatěžujte pouze maximálním povoleným zatížením.
  • Nikdy nenechávejte připojené ohřívače bez dozoru.
  • Pokud elektroměr delší dobu nepoužíváte, odpojte jej od elektrické sítě a uložte jej na chladném a suchém místě mimo dosah dětí.
  • Přestaňte jej používat, pokud je elektroměr nebo integrovaná zásuvka poškozena, okamžitě jej odpojte od elektrické sítě a spotřebiče.
  • Opravy produktu by měl provádět pouze odborník.
  • Tento elektroměr není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jim nebyl poskytnut dohled nebo poučení o používání spotřebiče osobou odpovědnou za jejich bezpečnost. Děti by měly být pod dohledem, aby bylo zajištěno, že si s elektroměrem nebudou hrát.
  • Používejte elektroměr pouze v budovách vybavených v instalační kategorii II (CAT II) podle normy IEC 664. Maximální špičkové napětí nesmí překročit 2500 V ~. Hlavní elektrické napájení pro obytné budovy obvykle spadá do instalační kategorie II.

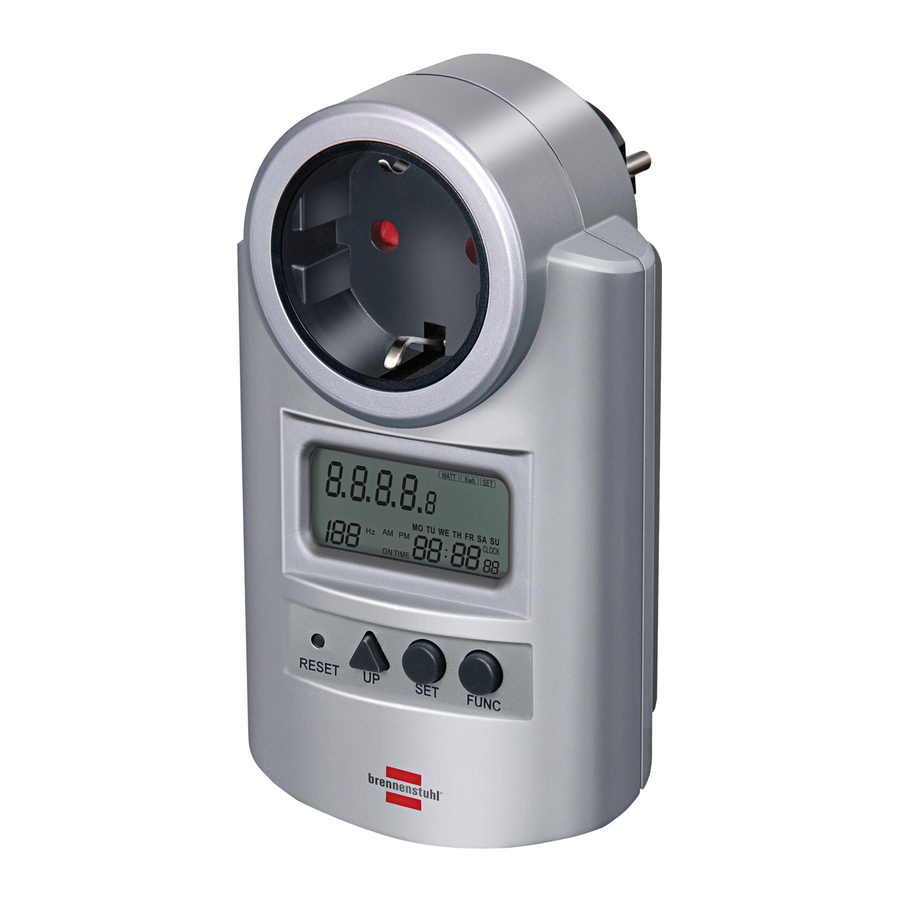

Pohled zepředu

Pohled zepředu

Displej
Přehled displeje

Umístění ovládacích prvků, funkcí a displeje

1 Prostor pro baterie

Prostor pro baterie se nachází na zadní straně jednotky.

3 knoflíkové baterie LR44/AG13 jsou již umístěny v prostoru pro baterie. Otevřete prostor pro baterie a odstraňte kontaktní proužek.

Polarita je uvedena v prostoru pro baterie.
2 Displej Zobrazují se zde všechny hodnoty nastavených parametrů a měření.
3 Tlačítko Reset RESET Stiskněte špičatým předmětem pro vymazání všech dat v paměti včetně aktuálního času a všech programů.
4 Tlačítko UP (Nahoru) Nastavte aktuální čas, cenu, cenové programy v kombinaci s tlačítkem SET (Nastavit).
5 Tlačítko SET (Nastavit) Nastavte aktuální čas, cenu, cenové programy v kombinaci s tlačítkem UP (Nahoru).
6 Tlačítko FUNC (Funkce) Stisknutím změníte režim zobrazení.
7 Zástrčka Zapojte do zásuvky střídavého proudu 230 V 50 Hz.
8 Zásuvka Připojte sem své zařízení.
  1. Jednotky zobrazení pro hodnoty spotřeby.
  2. Zobrazit AMP.
  3. Zobrazit WATT.
  4. Zobrazit kWh.
  5. Zobrazit SET.
  6. Zobrazit VOLTac.
  7. Zobrazit COST/kWh.
  8. Zobrazit MAX OVERLOAD WARNING (Maximální varování před přetížením).
  9. Zobrazit PRICE 1 (Cena 1) a 2, TOTAL PRICE 1 (Celková cena 1) a 2.
  10. Zobrazit den v týdnu MO, TU, WE, TH, FR, SA, SU.
  11. Zobrazit CLOCK (Hodiny).
  12. Zobrazit sekundy (TOTAL ON TIME (Celková doba zapnutí) → minuty).
  13. Zobrazit minuty (TOTAL ON TIME (Celková doba zapnutí) → hodiny 0-99).
  14. Zobrazit hodiny (TOTAL ON TIME (Celková doba zapnutí) → hodiny >100).
  15. Zobrazit TOTAL ON TIME (Celková doba zapnutí).
  16. Zobrazit AM, PM.
  17. Zobrazit Hz.
  18. Zobrazit hodnotu, účiník.
  19. Zobrazit POWER FACTOR (Účiník).

Pokyny k použití

Zasuňte zástrčku (7) elektroměru do standardní zásuvky 230 V 50 Hz. Displej (2) se automaticky zapne a zobrazí aktuální čas (20, 21, 22, 23), den v týdnu (19), síťové napětí (10, 15) a frekvenci (26, 27).

Nastavit aktuální čas

Stiskněte tlačítko FUNC (6), dokud se v pravém dolním rohu LCD nezobrazí CLOCK (20).

Jednou stiskněte tlačítko SET (5); den v týdnu (19) začne blikat.

Stiskněte tlačítko UP (4) pro nastavení dne v týdnu (19) na MO, TU, WE, TH, FR, SA nebo SU.

Opětovným stisknutím tlačítka SET (5) potvrdíte nastavení dne v týdnu; hodiny (23) začnou blikat.

Stiskněte tlačítko UP (4) pro nastavení hodin (23) aktuálního času.

Opětovným stisknutím tlačítka SET (5) potvrdíte nastavení hodin; minuty (22) začnou blikat.

Stiskněte tlačítko UP (4) pro nastavení minut (22) aktuálního času a opětovným stisknutím tlačítka SET (5) čas potvrdíte.

Nyní připojte spotřebič a zapněte jej. Elektroměr začne měřit spotřebu.

Nastavení a zobrazení Cost/kWh (Náklady/kWh) / Zobrazení funkcí měření

Nastavení a zobrazení Cost/kWh (Náklady/kWh)
Pokud se na displeji zobrazuje VOLTAGE (Napětí) / AMP / WATT, stiskněte a podržte tlačítko FUNC (6) alespoň na 1 sekundu, dokud se nezobrazí Cost/kWh (16). Pokud již byly zadány 2 ceny, lze je postupně zobrazit stisknutím tlačítka FUNC (6).

Nastavit Cost/kWh (Náklady/kWh) (Cena 1)
Stiskněte a podržte tlačítko SET (5), dokud nezačne blikat první číslice, pro nastavení nákladů/kWh po zobrazení nákladů/kWh pro cenu 1 (18). Nastavte správnou hodnotu pro první číslici pomocí tlačítka UP (4). Nyní opět stiskněte tlačítko SET (5), dokud nezačne blikat druhá číslice, a nastavte správnou hodnotu pomocí tlačítka UP (4). Opakujte postup pro třetí a čtvrtou číslici.

Desetinnou čárku můžete přesunout stisknutím tlačítka SET (5), aby začala blikat, a přesunout ji pomocí tlačítka UP (4) do správné polohy.

Opětovným stisknutím tlačítka SET (5) se zobrazí čas

(-: - -) za ON TIME (24) pro zadanou cenu 1 (18) začne blikat. Stisknutím tlačítka SET (5) dokončíte postup nastavení pro cenu 1, pokud není potřeba druhá cena.

Chcete-li zadat druhou cenu (např. denní/noční tarif), nastavte také počáteční bod pro cenu 1. Zatímco čas na displeji bliká za ON TIME (24) pro cenu 1 (18), stiskněte tlačítko UP (4) pro nastavení dne v týdnu pro počáteční bod (viz předchozí část). Nyní stiskněte tlačítko SET (5), dokud nezačne blikat zobrazení hodin, a stiskněte tlačítko UP (4) pro nastavení hodin pro počáteční bod. Opakujte tento postup pro zobrazení minut. Nakonec stiskněte tlačítko SET (5) pro dokončení nastavení ceny 1.

Nastavit Cost/kWh (Náklady/kWh) (Cena 2)
Nastavení nákladů/kWh pro cenu 2 je podobné jako u ceny 1.

Ujistěte se, že je na začátku zobrazena cena 2 (18). Stiskněte tlačítko FUNC (6) pro přepnutí displeje tak, aby se zobrazila cena 2 (18), než zahájíte postup nastavení pomocí tlačítka SET (5).

Zobrazení funkcí měření
Opakovaným stisknutím tlačítka FUNC (6) můžete procházet následujícími informacemi: VOLTAGE (Napětí), AMP, WATT – kWh - TOTAL PRICE (Celková cena) (10, 18).

Stiskněte tlačítko FUNC (6) pro zobrazení aktuálního odběru připojeného spotřebiče v poli hodnoty (10) na LCD, v sekci jednotek se zobrazí AMP (11) a POWER FACTOR (Účiník) (27, 28).

Opětovným stisknutím tlačítka FUNC (6) zobrazíte příkon připojeného spotřebiče v poli hodnoty (10) na LCD, v sekci jednotek se zobrazí WATT (12) a POWER FACTOR (Účiník) (27, 28).

Opětovným stisknutím tlačítka FUNC (6) zobrazíte spotřebu energie připojeného spotřebiče v poli hodnoty (10) na LCD. V sekci jednotek se zobrazí kWh (13) a POWER FACTOR (Účiník) (27, 28).

Opětovným stisknutím tlačítka FUNC (6) zobrazíte TOTAL PRICE (Celková cena) (10, 18) a TOTAL ON TIME (Celková doba zapnutí) (21-24) v hodinách a minutách připojeného spotřebiče.

Opětovným stisknutím tlačítka FUNC (6) zobrazíte VOLTac. (15) a Hz (26, 27).

Pokud je překročeno celkové zatížení, na displeji (2) bude blikat MAX OVERLOAD WARNING (Maximální varování před přetížením) (17).

Smazání naměřených hodnot
Podržte tlačítko FUNC (6) stisknuté alespoň na 1 sekundu, zatímco se zobrazuje kWh nebo TOTAL PRICE (Celková cena). Naměřená hodnota pro spotřebu (kWh), TOTAL PRICE (Celková cena) a TOTAL ON TIME (Celková doba zapnutí) se smažou.

Pohotovostní režim

Displej (2) se přibližně 10 sekund po stisknutí tlačítek vrátí do pohotovostního režimu a zobrazí aktuální čas (20, 21, 22, 23, 25), den v týdnu (19), síťové napětí (10, 15) a frekvenci (26, 27).

Tlačítko Reset

Stiskněte tlačítko reset RESET špičatým předmětem pro vymazání všech dat v paměti včetně aktuálního času a všech programů. Na několik sekund se zobrazí celý displej (2) se všemi parametry.

Výměna baterií

Elektroměr je z výroby dodáván s 3 knoflíkovými bateriemi 1,5 V LR44/ AG13 nainstalovanými v prostoru pro baterie. Chcete-li baterie vyměnit, postupujte podle následujících kroků: Prostor pro baterie se nachází na zadní straně jednotky. Pomocí plochého šroubováku opatrně zvedněte kryt prostoru pro baterie. Vyjměte prázdné baterie a nahraďte je novými. Dodržujte polaritu (+/-), jak je uvedeno uvnitř krytu (plochou stranou (+) vlevo). Opatrně nasaďte kryt zpět. Při zavírání krytu dávejte pozor, abyste nepoškodili svorky. Před použitím je nutné kryt nasadit zpět.

Pokud elektroměr delší dobu nepoužíváte, vyjměte z něj baterie, abyste zabránili vytečení baterie. Vyteklé baterie mohou způsobit úraz elektrickým proudem a poškození elektroměru.

Baterie vyměňujte pouze tehdy, když je elektroměr odpojen od elektrické sítě. Baterie vyměňujte pouze za stejný typ. Nekombinujte nové a prázdné baterie.

Baterie nelikvidujte s domovním odpadem.

Vracejte prázdné baterie do příslušných sběrných míst.

Údržba a péče

Tento výrobek je bezúdržbový. Nikdy výrobek neotevírejte ani nerozebírejte. Před čištěním odpojte elektroměr ze zásuvky ve zdi a od spotřebiče. Čistěte pouze vnější povrch čistým a měkkým hadříkem.

Výrobce

Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 ∙ D-72074 Tübingen

Pro další informace doporučujeme Servis/FAQ na našich webových stránkách www.brennenstuhl.com.
