brennenstuhl PM 231 Priručnik

Sadržaj


Pročitajte i sačuvajte ove upute za uporabu.
Obratite pozornost na sigurnosne upute i pridržavajte ih se. Nemojte uključivati uređaj s opterećenjem većim od 16 A.
Uvijek provjerite je li utikač bilo kojeg uređaja potpuno umetnut u utičnicu mjerača.


Nemojte spajati dva ili više mjerača zajedno!

Sljedeći piktogrami se koriste u ovim uputama za uporabu / na uređaju:
Pročitajte upute za uporabu!
Samo za uporabu u suhim prostorijama.
upozorenje Obratite pozornost na napomene o oprezu i sigurnosti!

Uvod


Ove upute za uporabu morate pažljivo i u potpunosti pročitati. One su dio vašeg novo kupljenog mjerača snage i sadrže važne informacije o njegovom radu i održavanju. Sve mjere opreza moraju se poštivati prilikom korištenja ovog proizvoda. Ako imate bilo kakvih pitanja u vezi s korištenjem ovog proizvoda, obratite se svom prodavaču ili našem servisnom uredu. Ove upute za uporabu moraju se čuvati na sigurnom i po potrebi proslijediti trećim stranama radi lakšeg snalaženja.

Pravilna uporaba

Uređaj je dizajniran za mjerenje potrošnje energije električnih uređaja i za izračunavanje troškova električne energije i pogona. Svaka druga uporaba ili preinaka instrumenta predstavlja nepravilnu uporabu i nosi ozbiljan rizik od nezgode. Proizvođač nije odgovoran za štetu nastalu nepravilnom uporabom. Instrument nije namijenjen za komercijalnu uporabu.

Sadržaj paketa

Odmah nakon raspakiranja, sadržaj paketa vašeg mjerača snage mora se provjeriti kako bi se utvrdilo je li potpun. Također provjerite je li sam mjerač u ispravnom stanju.

1 x mjerač snage

1 x upute za uporabu

Tehnički podaci

Proizvod: Mjerač snage PM 231
Vrsta zaštite: IP20
Nazivni napon: 230 V ~ 50 Hz
Maks. opterećenje: 3600 W (230 V ~ 16 A)
Mjerno područje napona: 190 - 276 V AC
Točnost mjerenja napona: +/-1%
Izmjereni raspon struje: 0.01 - 16 A
Točnost mjerenja struje: +/-1% ili +/-0.01 A
Mjerno područje snage: 0.2 - 3600 W
Točnost mjerenja snage: +/-1% ili +/-0.2 W
Raspon potrošnje energije: 0 - 9999.9 kWh
Mjerno područje frekvencije: 45 - 65 Hz
Točnost sata: +/- 1 minuta mjesečno
Potrošnja energije: < 0.5 W
Radna temperatura: -10 ºC do +40 ºC
Baterije: 3 x 1.5 V LR44/AG13 gumbaste ćelije
Vijek trajanja baterije: cca. 3 mjeseca bez AC napajanja

Primjena: Ovaj proizvod je namijenjen samo za unutarnju uporabu. Utičnica ima integrirani zaštitni kontakt.

Rad

Sigurnosne upute za ovaj proizvod

pažnja

  • Sve sigurnosne upute i upute za rad treba pročitati prije korištenja mjerača snage.
  • Sigurnosne upute i upute za rad treba sačuvati za buduću upotrebu.
  • Sva upozorenja na proizvodu i u uputama za rad treba se strogo pridržavati.
  • Treba se pridržavati svih uputa za rad.
  • Mjerač snage koristite samo u suhom zatvorenom prostoru. Ne instalirajte ga u vlažnim prostorima kao što su kupaonice, praonice rublja ili na otvorenom.
  • Ne izlažite mjerač snage ekstremnim promjenama temperature, tlaka, udarcima ili jakoj sunčevoj svjetlosti.
  • Potrebno je paziti da predmeti ne padnu i da se tekućine ne proliju u kućište kroz otvore.
  • Opterećujte utičnicu samo s maksimalnim dopuštenim opterećenjem.
  • Nikada ne ostavljajte priključene grijače bez nadzora.
  • Ako se ne koristi dulje vrijeme, isključite mjerač snage iz električne mreže i pohranite ga na hladnom i suhom mjestu izvan dohvata djece.
  • Prestanite koristiti ako je mjerač snage ili integrirana utičnica oštećena, odmah ga isključite iz električne mreže i uređaja.
  • Popravke proizvoda smije izvoditi samo stručnjak.
  • Ovaj mjerač snage nije namijenjen za korištenje od strane osoba (uključujući djecu) sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima, ili nedostatkom iskustva i znanja, osim ako im je osoba odgovorna za njihovu sigurnost dala nadzor ili upute u vezi s korištenjem uređaja. Djecu treba nadzirati kako bi se osiguralo da se ne igraju s mjeračem snage.
  • Koristite mjerač snage samo u zgradama opremljenim prema Instalacijskoj kategoriji II (CAT II) prema IEC 664. Maksimalni vršni napon ne smije prelaziti 2500 V ~. Glavno napajanje električnom energijom za stambene zgrade obično spada u Instalacijsku kategoriju II.

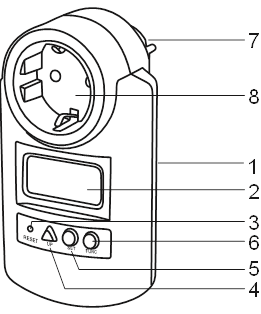

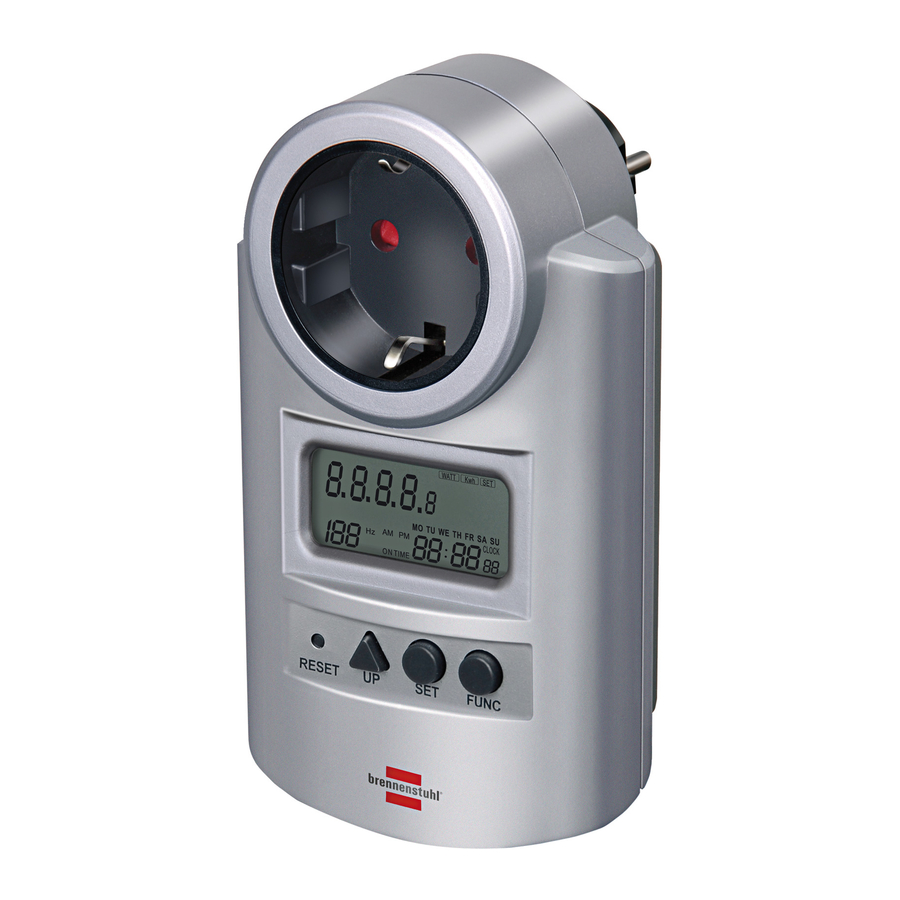

Prednji pogled

Prednji pogled

Zaslon

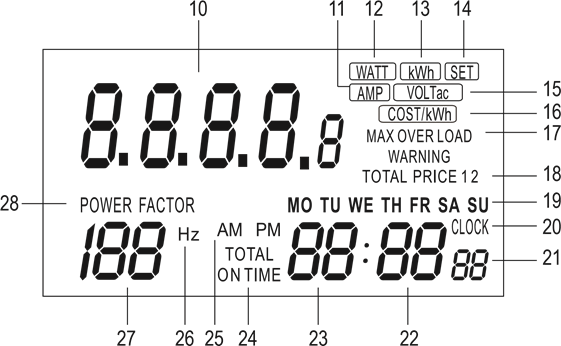

Pregled zaslona

Položaj kontrola, funkcija i zaslona

1 Odjeljak za baterije

Odjeljak za baterije nalazi se na stražnjoj strani jedinice.

Baterije 3 x LR44/AG13 gumba već se nalaze u odjeljku za baterije. Otvorite odjeljak za baterije i uklonite kontaktnu traku.

Polaritet je naznačen u odjeljku za baterije.
2 Zaslon Ovdje se prikazuju sve vrijednosti postavljenih parametara i mjerenja.
3 Tipka za resetiranje RESET Pritisnite šiljastim predmetom da biste izbrisali sve podatke u memoriji, uključujući trenutno vrijeme i sve programe.
4 Tipka UP Postavite trenutno vrijeme, cijenu, programe cijena u kombinaciji s tipkom SET.
5 Tipka SET Postavite trenutno vrijeme, cijenu, programe cijena u kombinaciji s tipkom UP.
6 Tipka FUNC Pritisnite za promjenu načina prikaza.
7 Utičnica za napajanje Uključite u zidnu utičnicu AC 230 V 50 Hz.
8 Utičnica za napajanje Ovdje priključite svoj uređaj.
  1. Jedinice prikaza za vrijednosti potrošnje.
  2. Prikaz AMP.
  3. Prikaz WATT.
  4. Prikaz kWh.
  5. Prikaz SET.
  6. Prikaz VOLTac.
  7. Prikaz COST/kWh.
  8. Prikaz MAX UPOZORENJE NA PREOPTEREĆENJE.
  9. Prikaz CIJENA 1 i 2, UKUPNA CIJENA 1 i 2.
  10. Prikaz dana u tjednu PO, UT, SR, ČE, PE, SU, NE.
  11. Prikaz SATA.
  12. Prikaz sekundi (UKUPNO VRIJEME UKLJUČIVANJA → minute).
  13. Prikaz minuta (UKUPNO VRIJEME UKLJUČIVANJA → sati 0-99).
  14. Prikaz sati (UKUPNO VRIJEME UKLJUČIVANJA → sati >100).
  15. Prikaz UKUPNO VRIJEME UKLJUČIVANJA.
  16. Prikaz AM, PM.
  17. Prikaz Hz.
  18. Prikaz vrijednosti, faktora snage.
  19. Prikaz FAKTORA SNAGE.

Upute za korištenje

Uključite utikač (7) mjerača snage u standardnu zidnu utičnicu 230 V 50 Hz. Zaslon (2) se automatski uključuje i prikazuje trenutno vrijeme (20, 21, 22, 23), dan u tjednu (19), linijski napon (10, 15) i frekvenciju (26, 27).

Postavljanje trenutnog vremena

Pritisnite tipku FUNC (6) dok se CLOCK (20) ne prikaže u donjem desnom kutu LCD-a.

Pritisnite tipku SET (5) jednom; dan u tjednu (19) počinje treptati.

Pritisnite tipku UP (4) za postavljanje dana u tjednu (19) na PO, UT, SR, ČE, PE, SU ili NE.

Ponovno pritisnite tipku SET (5) za potvrdu postavke dana u tjednu; sati (23) počinju treptati.

Pritisnite tipku UP (4) za postavljanje sati (23) trenutnog vremena.

Ponovno pritisnite tipku SET (5) za potvrdu postavke sata; minute (22) počinju treptati.

Pritisnite tipku UP (4) za postavljanje minuta (22) trenutnog vremena i ponovno pritisnite tipku SET (5) za potvrdu vremena.

Sada priključite uređaj i uključite ga. Mjerač snage počinje mjeriti potrošnju.

Postavljanje i prikaz cijene/kWh / Prikaz funkcija mjerenja

Postavljanje i prikaz cijene/kWh
Ako se na zaslonu pojavi VOLTAGE / AMP / WATT, pritisnite i držite tipku FUNC (6) najmanje 1 sekundu dok se ne prikaže Cost/kWh (16). Ako su već unesene 2 cijene, one se mogu prikazati redom pritiskom na tipku FUNC (6).

Postavljanje cijene/kWh (cijena 1)
Pritisnite i držite tipku SET (5) dok prva znamenka ne zatreperi da biste postavili cijenu/kWh nakon što se prikaže cijena/kWh za cijenu 1 (18). Postavite ispravnu vrijednost za prvu znamenku tipkom UP (4). Sada ponovno pritisnite tipku SET (5) dok druga znamenka ne zatreperi i postavite ispravnu vrijednost tipkom UP (4). Ponovite postupak za treću i četvrtu znamenku.

Možete pomaknuti decimalnu točku pritiskom na tipku SET (5) da biste je pokrenuli treptati i pomaknite je tipkom UP (4) na ispravan položaj.

Ponovno pritisnite tipku SET (5) i prikaz vremena

(-: - -) iza ON TIME (24) za unesenu cijenu 1 (18) počinje treptati. Pritisnite SET (5) da biste dovršili postupak postavljanja za cijenu 1 ako druga cijena nije potrebna.

Za unos druge cijene (npr. dnevna/noćna tarifa) također prvo postavite početnu točku za cijenu 1. Dok prikaz vremena treperi iza ON TIME (24) za cijenu 1 (18), pritisnite tipku UP (4) za postavljanje dana u tjednu za početnu točku (pogledajte prethodni odjeljak). Sada pritisnite tipku SET (5) dok prikaz sata ne počne treptati i pritisnite tipku UP (4) za postavljanje sati za početnu točku. Ponovite ovaj postupak za prikaz minuta. Na kraju pritisnite tipku SET (5) za dovršetak postavki cijene 1.

Postavljanje cijene/kWh (cijena 2)
Postavljanje cijene/kWh za cijenu 2 slično je cijeni 1.

Provjerite je li na početku prikazana cijena 2 (18). Pritisnite tipku FUNC (6) za prebacivanje prikaza da biste prikazali cijenu 2 (18) prije početka postupka postavljanja s tipkom SET (5).

Prikaz funkcija mjerenja
Više puta pritisnite tipku FUNC (6) za kretanje kroz sljedeće informacije: VOLTAGE, AMP, WATT – kWh - UKUPNA CIJENA (10, 18).

Pritisnite tipku FUNC (6) za prikaz trenutne potrošnje priključenog uređaja u polju vrijednosti (10) na LCD-u, AMP (11) se prikazuje u odjeljku jedinice i FAKTOR SNAGE (27, 28).

Ponovno pritisnite tipku FUNC (6) za prikaz snage priključenog uređaja u polju vrijednosti (10) na LCD-u, WATT (12) se prikazuje u odjeljku jedinice i FAKTOR SNAGE (27, 28).

Ponovno pritisnite tipku FUNC (6) za prikaz potrošnje energije priključenog uređaja u polju vrijednosti (10) na LCD-u. kWh (13) se prikazuje u odjeljku jedinice i FAKTOR SNAGE (27, 28).

Ponovno pritisnite tipku FUNC (6) za prikaz UKUPNE CIJENE (10, 18) i UKUPNOG VREMENA UKLJUČIVANJA (21-24) u satima i minutama priključenog uređaja.

Ponovno pritisnite tipku FUNC (6) za prikaz VOLTac. (15) i Hz (26, 27).

Ako je ukupno opterećenje prekoračeno, MAX UPOZORENJE NA PREOPTEREĆENJE (17) će treptati na zaslonu (2).

Brisanje izmjerenih vrijednosti
Držite FUNC (6) pritisnutu najmanje 1 sekundu dok se prikazuje kWh ili UKUPNA CIJENA. Izmjerena vrijednost za potrošnju (kWh), UKUPNA CIJENA i UKUPNO VRIJEME UKLJUČIVANJA se brišu.

Stanje čekanja

Zaslon (2) se vraća nakon otprilike 10 sekundi nakon pritiska tipki u stanje čekanja i prikazuje trenutno vrijeme (20, 21, 22, 23, 25), dan u tjednu (19), linijski napon (10, 15) i frekvenciju (26, 27).

Tipka za resetiranje

Pritisnite tipku za resetiranje RESET šiljastim predmetom da biste izbrisali sve podatke u memoriji, uključujući trenutno vrijeme i sve programe. Na nekoliko sekundi prikazuje se cijeli zaslon (2) sa svim parametrima.

Zamjena baterija

Mjerač snage dolazi iz tvornice s 3 x 1,5 V LR44/ AG13 gumbastim baterijama instaliranim u odjeljku za baterije. Za zamjenu baterija slijedite ove korake: Odjeljak za baterije nalazi se na stražnjoj strani jedinice. Upotrijebite plosnati odvijač za pažljivo podizanje poklopca odjeljka za baterije. Uklonite prazne baterije i zamijenite ih novima. Obratite pozornost na polaritet (+/-) kako je naznačeno unutar poklopca (ravna strana (+) s lijeve strane). Pažljivo vratite poklopac. Pazite da ne oštetite priključke prilikom zatvaranja poklopca. Poklopac se mora vratiti prije uporabe.

Tijekom duljih razdoblja nekorištenja uklonite baterije iz mjerača snage kako biste izbjegli curenje baterija. Curenje baterija može uzrokovati električni udar i oštećenje mjerača snage.

Baterije mijenjajte samo ako je mjerač snage isključen iz električne mreže. Zamijenite baterije samo istim tipom. Nemojte miješati nove i prazne baterije.

Ne odlažite baterije s kućnim otpadom.

Vratite prazne baterije na odgovarajuća sabirna mjesta.

Održavanje i njega

Ovaj proizvod ne zahtijeva održavanje. Nikada ne otvarajte ili rastavljajte proizvod. Prije čišćenja isključite mjerač snage iz zidne utičnice i uređaja. Čistite vanjski dio samo čistom i mekom krpom.

Proizvođač

Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 ∙ D-72074 Tübingen

Za više informacija preporučujemo Uslugu/Česta pitanja na našoj web stranici www.brennenstuhl.com.
