Ushbu foydalanish bo'yicha ko'rsatmalarni o'qing va saqlang.
Xavfsizlik ko'rsatmalariga e'tibor bering va ularga rioya qiling. Yuklanishi 16 amperdan oshadigan moslamani ulamang.
Har doim har qanday moslamaning vilkasi o'lchagich rozetkasiga to'liq kiritilganligiga ishonch hosil qiling.
Ikki yoki undan ortiq o'lchagichni birga ulamang!
| Quyidagi piktogrammalar ushbu foydalanish bo'yicha ko'rsatmalarda / qurilmada ishlatiladi: | |
 | Ko'rsatma qo'llanmasini o'qing! |
 | Faqat quruq xonalarda foydalanish uchun. |
 | Ehtiyotkorlik va xavfsizlik qoidalariga rioya qiling! |
Kirish
Ushbu foydalanish bo'yicha ko'rsatmalar to'liq o'qib chiqilishi kerak. Ular sizning yangi sotib olingan quvvat o'lchagichingizning bir qismi bo'lib, uning ishlashi va texnik xizmat ko'rsatishi haqida muhim ma'lumotlarni o'z ichiga oladi. Ushbu mahsulotdan foydalanganda barcha ehtiyot choralariga rioya qilish kerak. Agar sizda ushbu mahsulotdan foydalanish bo'yicha savollaringiz bo'lsa, sotuvchingizga yoki bizning xizmat ko'rsatish ofisimizga murojaat qiling. Ushbu foydalanish bo'yicha ko'rsatmalar xavfsiz joyda saqlanishi kerak va agar kerak bo'lsa, oson murojaat qilish uchun uchinchi tomonlarga topshirilishi kerak.
To'g'ri foydalanish
Qurilma elektr jihozlarining quvvat sarfini o'lchash va elektr energiyasi va foydalanish xarajatlarini hisoblash uchun mo'ljallangan. Asbobdan har qanday boshqa foydalanish yoki o'zgartirish noto'g'ri foydalanish hisoblanadi va jiddiy baxtsiz hodisa xavfini tug'diradi. Ishlab chiqaruvchi noto'g'ri foydalanish natijasida etkazilgan zarar uchun javobgar emas. Asbob tijorat maqsadlarida foydalanish uchun mo'ljallanmagan.
Paket tarkibi
O'ramdan chiqarilgandan so'ng darhol quvvat o'lchagichingiz paketining tarkibi to'liqligi uchun tekshirilishi kerak. Shuningdek, o'lchagichning o'zini ham to'g'ri holatda ekanligini tekshiring.
1 x Quvvat o'lchagich
1 x Foydalanish bo'yicha ko'rsatmalar
Texnik ma'lumotlar
| Mahsulot: | Quvvat o'lchagich PM 231 |
| Himoya turi: | IP20 |
| Nominal kuchlanish: | 230 V ~ 50 Hz |
| Maks. yuklama: | 3600 W (230 V ~ 16 A) |
| O'lchash diapazoni kuchlanishi: | 190 - 276 V AC |
| O'lchash aniqligi kuchlanishi: | +/-1% |
| O'lchangan diapazon toki: | 0.01 - 16 A |
| O'lchash aniqligi toki: | +/-1% yoki +/-0.01 A |
| O'lchash diapazoni quvvati: | 0.2 - 3600 W |
| O'lchash aniqligi quvvati: | +/-1% yoki +/-0.2 W |
| Quvvat sarfi diapazoni: | 0 - 9999.9 kWh |
| O'lchash diapazoni chastotasi: | 45 - 65 Hz |
| Soat aniqligi: | oyiga +/- 1 daqiqa |
| Quvvat sarfi: | < 0.5 W |
| Ishlash harorati: | -10 ºC dan +40 ºC gacha |
| Batareyalar: | 3 x 1.5 V LR44/AG13 tugmali batareyalar |
| Batareyaning ishlash muddati: | taxminan. AC quvvati yo'q bo'lganda 3 oy |
Qo'llanilishi: Ushbu mahsulot faqat yopiq joylarda foydalanish uchun mo'ljallangan. Elektr rozetkasida himoya kontakti o'rnatilgan.
Ishlash
Ushbu mahsulot uchun xavfsizlik ko'rsatmalari
- Quvvat o'lchagichini ishlatishdan oldin barcha xavfsizlik va foydalanish bo'yicha ko'rsatmalar o'qilishi kerak.
- Xavfsizlik va foydalanish bo'yicha ko'rsatma kelajakda foydalanish uchun saqlanishi kerak.
- Mahsulotdagi va foydalanish ko'rsatmalaridagi barcha ogohlantirishlarga qat'iy rioya qilish kerak.
- Barcha foydalanish ko'rsatmalariga rioya qilish kerak.
![]()
Quvvat o'lchagichini faqat quruq yopiq joyda ishlating. Nam joylarda, masalan, hammom, kir yuvish xonalari yoki tashqarida o'rnatmang.- Quvvat o'lchagichni harorat, bosim, zarba yoki kuchli quyosh nurlarining haddan tashqari o'zgarishiga duchor qilmang.
- Ob'ektlar tushib ketmasligi va suyuqliklar teshiklar orqali korpusga to'kilmasligi uchun ehtiyot bo'lish kerak.
- Rozetkani faqat ruxsat etilgan maksimal yuk bilan yuklang.
- Hech qachon ulangan isitgichlarni qarovsiz qoldirmang.
- Uzoq vaqt davomida foydalanilmasa, quvvat o'lchagichni elektr tarmog'idan uzing va bolalar qo'li etmaydigan salqin va quruq joyda saqlang.
- Agar quvvat o'lchagich yoki o'rnatilgan rozetka shikastlangan bo'lsa, uni darhol elektr tarmog'idan va jihozdan uzing.
- Mahsulotni ta'mirlash faqat mutaxassis tomonidan amalga oshirilishi kerak.
- Ushbu quvvat o'lchagichi jismoniy, sezgi yoki aqliy qobiliyatlari cheklangan yoki tajriba va bilimga ega bo'lmagan shaxslar (shu jumladan bolalar) tomonidan foydalanish uchun mo'ljallanmagan, agar ularga xavfsizligi uchun mas'ul bo'lgan shaxs tomonidan jihozdan foydalanish bo'yicha nazorat yoki ko'rsatma berilmagan bo'lsa. Bolalar quvvat o'lchagich bilan o'ynamasliklari uchun nazorat qilinishi kerak.
- Quvvat o'lchagichidan faqat IEC 664 ga muvofiq II o'rnatish toifasi (CAT II) ostida jihozlangan binolarda foydalaning. Maksimal eng yuqori kuchlanish 2500 V ~ dan oshmasligi kerak. Turar joy binolari uchun asosiy elektr ta'minoti odatda II o'rnatish toifasiga kiradi.
Quvvat o'lchagichini faqat quruq yopiq joyda ishlating. Nam joylarda, masalan, hammom, kir yuvish xonalari yoki tashqarida o'rnatmang.Old ko'rinish
Displey

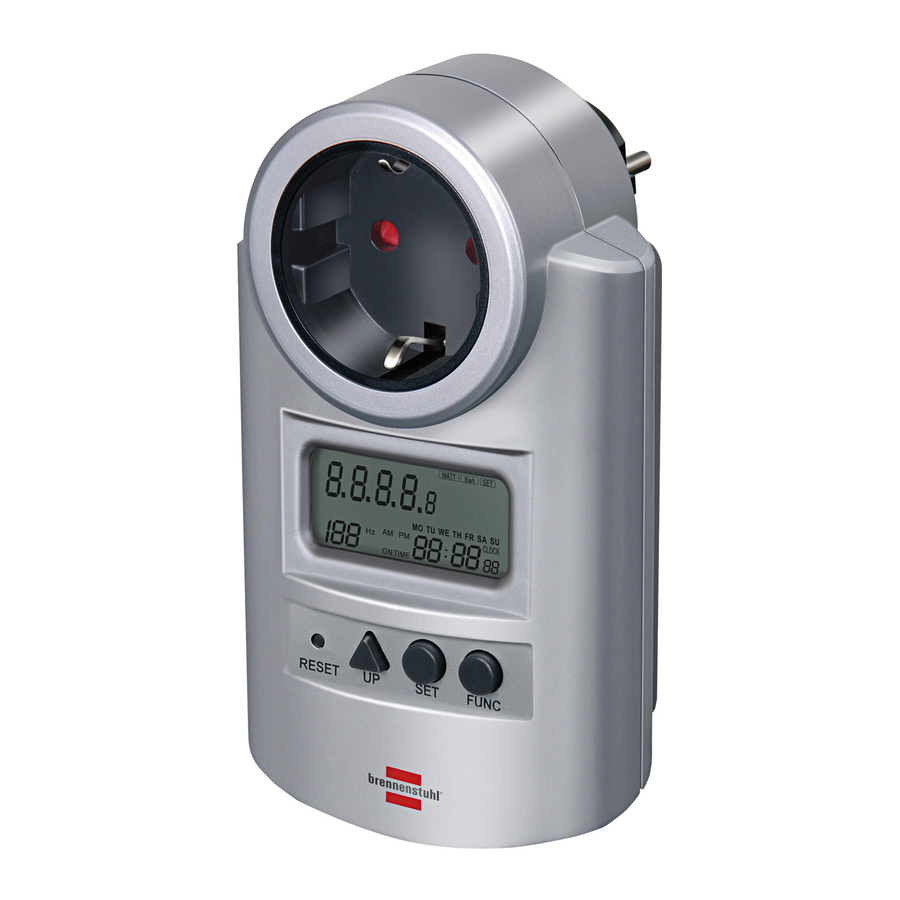

Boshqaruv elementlari, funksiyalari va displeyning joylashuvi
| 1 | Batareya bo'linmasi | Batareya bo'linmasi qurilmaning orqa tomonida joylashgan. 3 x LR44/AG13 tugmachali batareyalar allaqachon batareya bo'linmasida joylashgan. Batareya bo'linmasini oching va kontakt chizig'ini olib tashlang. Polarit batareya bo'linmasida ko'rsatilgan. |
| 2 | Displey | O'rnatilgan parametrlar va o'lchovlarning barcha qiymatlari bu erda ko'rsatiladi. |
| 3 | Qayta o'rnatish tugmasi RESET | Joriy vaqt va barcha dasturlar, shu jumladan xotiradagi barcha ma'lumotlarni tozalash uchun uchli narsa bilan bosing. |
| 4 | YUQORI tugmasi | SET tugmasi bilan birgalikda joriy vaqt, narx, narx dasturlarini o'rnating. |
| 5 | SET tugmasi | YUQORI tugmasi bilan birgalikda joriy vaqt, narx, narx dasturlarini o'rnating. |
| 6 | FUNC tugmasi | Displey rejimini o'zgartirish uchun bosing. |
| 7 | Elektr vilkasi | AC 230 V 50 Hz devor rozetkasiga ulang. |
| 8 | Elektr rozetkasi | Qurilmangizni bu yerga ulang. |
- Iste'mol qiymatlari uchun displey birliklari.
- Displey AMP.
- Displey WATT.
- Displey kWh.
- Displey SET.
- Displey VOLTac.
- Displey COST/kWh.
- Displey MAX HADDAN TASHQARI OGOHLANTIRISH.
- 1 va 2-narx, 1 va 2-jami narxni ko'rsatish.
- Haftaning MO, TU, WE, TH, FR, SA, SU kunini ko'rsatish.
- Displey CLOCK.
- Soniyalarni ko'rsatish (JAMI YOQILGAN VAQT → daqiqa).
- Daqiqalarni ko'rsatish (JAMI YOQILGAN VAQT → soat 0-99).
- Soatlarni ko'rsatish (JAMI YOQILGAN VAQT → soat >100).
- JAMI YOQILGAN VAQTNI ko'rsatish.
- Displey AM, PM.
- Displey Hz.
- Qiymatni ko'rsatish, quvvat faktori.
- Displey QUVVAT FAKTORI.
Foydalanish bo'yicha ko'rsatmalar
Quvvat o'lchagichining (7) elektr vilkasini standart 230 V 50 Hz devor rozetkasiga ulang. Displey (2) avtomatik ravishda yonadi va joriy vaqtni (20, 21, 22, 23), haftaning kunini (19), liniya kuchlanishini (10, 15) va chastotani (26, 27) ko'rsatadi.
Joriy vaqtni o'rnatish
LCD displeyning pastki o'ng burchagida CLOCK (20) ko'rsatilgunga qadar FUNC tugmasini (6) bosing.
SET tugmasini (5) bir marta bosing; haftaning kuni (19) miltillay boshlaydi.
Hafta kunini (19) MO, TU, WE, TH, FR, SA yoki SU ga o'rnatish uchun YUQORI tugmasini (4) bosing.
Haftaning kunini o'rnatishni tasdiqlash uchun SET tugmasini (5) yana bosing; soatlar (23) miltillay boshlaydi.
Joriy vaqtning soatlarini (23) o'rnatish uchun YUQORI tugmasini (4) bosing.
Soat sozlamalarini tasdiqlash uchun SET tugmasini (5) yana bosing; daqiqalar (22) miltillay boshlaydi.
Joriy vaqtning daqiqalarini (22) o'rnatish uchun YUQORI tugmasini (4) bosing va vaqtni tasdiqlash uchun SET tugmasini (5) yana bosing.
Endi jihozni ulang va yoqing. Quvvat o'lchagich iste'molni o'lchashni boshlaydi.
Narx/kWh ni o'rnatish va ko'rsatish / O'lchash funktsiyalarini ko'rsatish
Narx/kWh ni o'rnatish va ko'rsatish
Agar displeyda VOLTAGE / AMP / WATT paydo bo'lsa, Cost/kWh (16) ko'rsatilgunga qadar FUNC tugmasini (6) kamida 1 soniya bosib turing. Agar allaqachon 2 ta narx kiritilgan bo'lsa, FUNC tugmasini (6) bosish orqali ularni navbat bilan ko'rsatish mumkin.
Narx/kWh ni o'rnatish (1-narx)
Birinchi raqam miltillay boshlaguncha SET tugmasini (5) bosib turing, shundan so'ng 1-narx (18) uchun narx/kWh ko'rsatiladi. YUQORI tugmasi (4) bilan birinchi raqam uchun to'g'ri qiymatni o'rnating. Endi ikkinchi raqam miltillay boshlaguncha SET tugmasini (5) yana bosing va YUQORI tugmasi (4) bilan to'g'ri qiymatni o'rnating. Uchinchi va to'rtinchi raqam uchun tartibni takrorlang.
SET tugmasini (5) bosish orqali o'nlik nuqtasini ko'chirishingiz mumkin, u miltillay boshlaydi va YUQORI tugmasi (4) bilan uni to'g'ri pozitsiyaga ko'chiring.
SET tugmasini (5) yana bosing va vaqt displeyi
( -: - -) kiritilgan 1-narx (18) uchun YOQILGAN VAQT (24) orqasida miltillay boshlaydi. Agar ikkinchi narx kerak bo'lmasa, 1-narx uchun sozlash tartibini yakunlash uchun SET (5) ni bosing.
Ikkinchi narxni (masalan, kunduzgi/kechki tarif) kiritish uchun avval 1-narx uchun boshlang'ich nuqtani ham o'rnating. Vaqt displeyi 1-narx (18) uchun YOQILGAN VAQT (24) orqasida miltillab turganda, boshlang'ich nuqta uchun haftaning kunini o'rnatish uchun YUQORI tugmasini (4) bosing (oldingi bo'limga qarang). Endi soat displeyi miltillay boshlaguncha SET tugmasini (5) bosing va boshlang'ich nuqta uchun soatlarni o'rnatish uchun YUQORI tugmasini (4) bosing. Ushbu tartibni daqiqa displeyi uchun takrorlang. Nihoyat, 1-narx sozlamalarini yakunlash uchun SET tugmasini (5) bosing.
Narx/kWh ni o'rnatish (2-narx)
2-narx uchun narx/kWh ni o'rnatish 1-narxga o'xshash.
SET tugmasi (5) bilan sozlash tartibini boshlashdan oldin displeyni 2-narxni (18) ko'rsatish uchun almashtirish uchun FUNC tugmasini (6) bosing.
O'lchash funktsiyalarini ko'rsatish
Quyidagi ma'lumotlarni aylantirish uchun FUNC tugmasini (6) qayta-qayta bosing: VOLTAGE, AMP, WATT – kWh - JAMI NARX (10, 18).
LCD displeyning qiymat maydonida (10) ulangan jihozning joriy tortishini ko'rsatish uchun FUNC tugmasini (6) bosing, birlik bo'limida AMP (11) ko'rsatiladi va QUVVAT FAKTORI (27, 28).
LCD displeyning qiymat maydonida (10) ulangan jihozning quvvatini ko'rsatish uchun FUNC tugmasini (6) yana bosing, birlik bo'limida WATT (12) ko'rsatiladi va QUVVAT FAKTORI (27, 28).
LCD displeyning qiymat maydonida (10) ulangan jihozning quvvat sarfini ko'rsatish uchun FUNC tugmasini (6) yana bosing. Birlik bo'limida kWh (13) ko'rsatiladi va QUVVAT FAKTORI (27, 28).
JAMI NARX (10, 18) va ulangan jihozning soat va daqiqalardagi JAMI YOQILGAN VAQTINI (21-24) ko'rsatish uchun FUNC tugmasini (6) yana bosing.
VOLTac. (15) va Hz (26, 27) ko'rsatish uchun FUNC tugmasini (6) yana bosing.
Agar umumiy yuk oshib ketgan bo'lsa, displeyda (2) MAX HADDAN TASHQARI OGOHLANTIRISH (17) miltillaydi.
O'lchangan qiymatlarni o'chirish
kWh yoki JAMI NARX ko'rsatilayotganda FUNC (6) tugmasini kamida 1 soniya bosib turing. Iste'mol (kWh), JAMI NARX va JAMI YOQILGAN VAQT uchun o'lchangan qiymat o'chiriladi.
Kutish rejimi
Displey (2) tugmalarni bosgandan keyin taxminan 10 soniyadan so'ng kutish rejimiga qaytadi va joriy vaqtni (20, 21, 22, 23, 25), haftaning kunini (19), liniya kuchlanishini (10, 15) va chastotani (26, 27) ko'rsatadi.
Qayta o'rnatish tugmasi
Joriy vaqt va barcha dasturlar, shu jumladan xotiradagi barcha ma'lumotlarni tozalash uchun uchli narsa bilan qayta o'rnatish tugmasi RESET ni bosing. Bir necha soniya davomida barcha parametrlar bilan to'liq displey (2) ko'rsatiladi.
Batareyalarni almashtirish
Quvvat o'lchagich batareya bo'linmasiga o'rnatilgan 3 x 1,5 V LR44/ AG13 tugmachali batareyalar bilan zavoddan chiqadi. Batareyalarni almashtirish uchun quyidagi amallarni bajaring: Batareya bo'linmasi qurilmaning orqa tomonida joylashgan. Batareya bo'linmasining qopqog'ini ehtiyotkorlik bilan ko'tarish uchun tekis tornavidadan foydalaning. Bo'sh batareyalarni olib tashlang va ularni yangilari bilan almashtiring. Qopqoq ichida ko'rsatilgan polaritga (+/-) rioya qiling (tekis tomoni (+) chap tomonda). Qopqoqni yana ehtiyotkorlik bilan joyiga qo'ying. Qopqoqni yopayotganda terminallarga zarar yetkazmaslik uchun ehtiyot bo'ling. Ishlatishdan oldin qopqoqni almashtirish kerak.
Uzoqroq vaqt davomida ishlatilmasa, batareya oqishining oldini olish uchun quvvat o'lchagichdan batareyalarni olib tashlang. Oqayotgan batareyalar elektr toki urishiga olib kelishi va quvvat o'lchagichiga zarar yetkazishi mumkin.
Batareyalarni faqat quvvat o'lchagich elektr tarmog'idan uzilgan bo'lsa, almashtiring. Batareyalarni faqat bir xil turdagi batareyalar bilan almashtiring. Yangi va bo'sh batareyalarni aralashtirmang.
Batareyalarni maishiy chiqindilar bilan birga tashlamang.
Bo'sh batareyalarni tegishli yig'ish punktlariga qaytaring.
Xizmat ko'rsatish va parvarish
Ushbu mahsulot xizmat ko'rsatishni talab qilmaydi. Hech qachon mahsulotni ochmang yoki qismlarga ajratmang. Tozalashdan oldin quvvat o'lchagichni rozetkadan va jihozdan uzing. Tashqi qismini faqat toza va yumshoq mato bilan tozalang.
Ishlab chiqaruvchi
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 ∙ D-72074 Tübingen
Qo'shimcha ma'lumot olish uchun bizning veb-saytimizdagi Service/FAQ sahifasini tavsiya qilamiz www.brennenstuhl.com.
Havolalar
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
