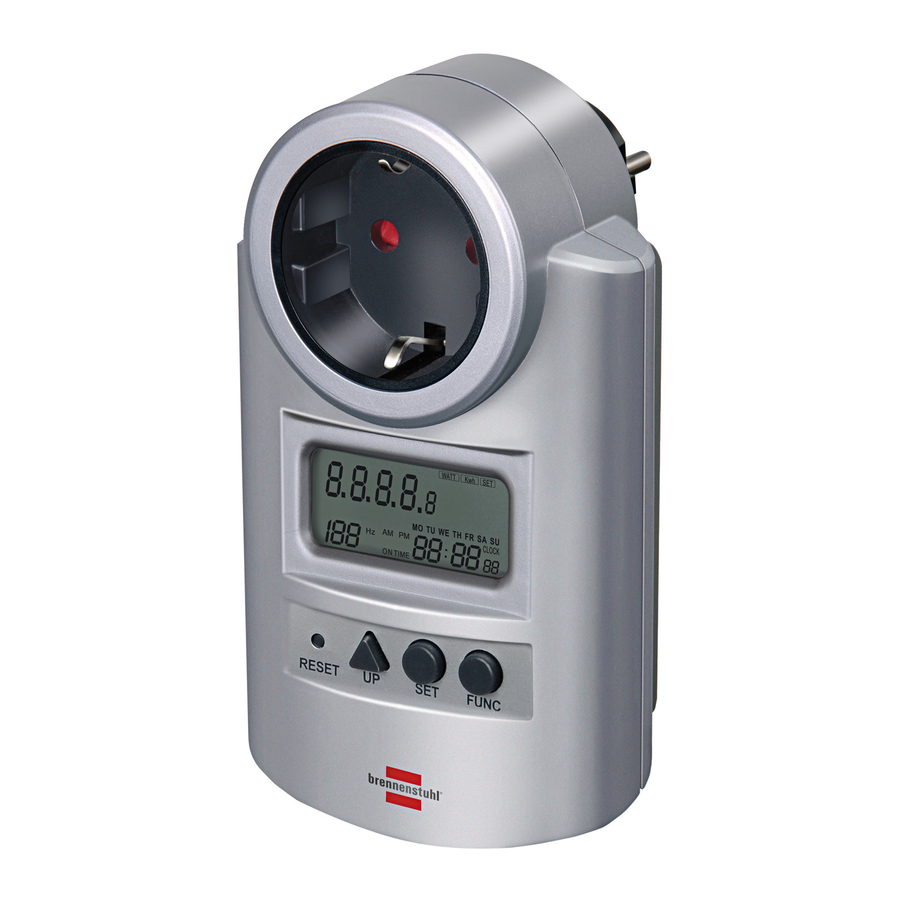

brennenstuhl PM 231 käsiraamat

Sisu


Lugege need kasutusjuhendid läbi ja hoidke neid alles.
Pange tähele ohutusjuhiseid ja järgige neid. Ärge ühendage seadet, mille koormus ületab 16 A.
Veenduge alati, et seadme pistik on täielikult sisestatud arvesti pistikupessa.


Ärge ühendage kahte või enamat arvestit omavahel!

Nendes kasutusjuhendites / seadmel kasutatakse järgmisi piktogramme:
Lugege kasutusjuhendit!
Kasutamiseks ainult kuivades ruumides.
hoiatus Järgige ettevaatus- ja ohutusnõudeid!

Sissejuhatus


Need kasutusjuhendid tuleb hoolikalt ja täielikult läbi lugeda. Need on osa teie äsja ostetud voolumõõtjast ja sisaldavad olulist teavet selle kasutamise ja hoolduse kohta. Selle toote kasutamisel tuleb järgida kõiki ettevaatusabinõusid. Kui teil on selle toote kasutamise kohta küsimusi, võtke ühendust oma edasimüüja või meie teenindusbürooga. Neid kasutusjuhendeid tuleb hoida kindlas kohas ja vajadusel edastada kolmandatele isikutele, et neid oleks lihtne kasutada.

Nõuetekohane kasutamine

Seade on mõeldud elektriseadmete energiatarbimise mõõtmiseks ning elektri ja tegevuskulude arvutamiseks. Mis tahes muu kasutamine või seadme muutmine on ebaõige kasutamine ja kujutab endast tõsist õnnetusriski. Tootja ei vastuta ebaõigest kasutamisest põhjustatud kahjude eest. Seade ei ole mõeldud äriliseks kasutamiseks.

Pakendi sisu

Kohe pärast lahtipakkimist tuleb kontrollida voolumõõtja pakendi sisu täielikkust. Samuti kontrollige arvesti enda seisukorda.

1 x voolumõõtja

1 x kasutusjuhend

Tehnilised andmed

Toode: Voolumõõtja PM 231
Kaitse tüüp: IP20
Nimipinge: 230 V ~ 50 Hz
Max. koormus: 3600 W (230 V ~ 16 A)
Mõõtepiirkonna pinge: 190 - 276 V AC
Mõõtmise täpsuse pinge: +/-1%
Mõõtepiirkonna vool: 0.01 - 16 A
Mõõtmise täpsuse vool: +/-1% või +/-0.01 A
Mõõtepiirkonna võimsus: 0.2 - 3600 W
Mõõtmise täpsuse võimsus: +/-1% või +/-0.2 W
Energiatarbimise vahemik: 0 - 9999.9 kWh
Mõõtepiirkonna sagedus: 45 - 65 Hz
Kella täpsus: +/- 1 minut kuus
Energiatarbimine: < 0.5 W
Töötemperatuur: -10 ºC kuni +40 ºC
Patareid: 3 x 1.5 V LR44/AG13 nööpelementi
Patarei eluiga: u. 3 kuud ilma vahelduvvooluta

Kasutusala: see toode on mõeldud ainult sisetingimustes kasutamiseks. Pistikupesal on integreeritud kaitsekontakt.

Toiming

Selle toote ohutusjuhised

ettevaatust

  • Enne voolumõõturi kasutamist tuleb läbi lugeda kõik ohutus- ja kasutusjuhised.
  • Ohutus- ja kasutusjuhised tuleb säilitada edaspidiseks kasutamiseks.
  • Kõiki tootel ja kasutusjuhendis olevaid hoiatusi tuleb rangelt järgida.
  • Kõiki kasutusjuhiseid tuleb järgida.
  • Kasutage voolumõõturit ainult kuivas siseruumis. Ärge paigaldage niisketesse kohtadesse nagu vannitoad, pesuruumid või õue.
  • Ärge jätke voolumõõturit äärmuslike temperatuuride, rõhu, löökide või intensiivse päikesevalguse kätte.
  • Tuleb olla ettevaatlik, et esemed ei kukuks ja vedelikud ei satuks avade kaudu korpusesse.
  • Koormake pistikupesa ainult maksimaalse lubatud koormusega.
  • Ärge kunagi jätke ühendatud küttekehasid järelevalveta.
  • Kui te ei kasuta voolumõõturit pikka aega, ühendage see vooluvõrgust lahti ja hoidke seda jahedas ja kuivas kohas, lastele kättesaamatus kohas.
  • Lõpetage kasutamine, kui voolumõõtur või integreeritud pistikupesa on kahjustatud, ühendage see kohe vooluvõrgust ja seadmest lahti.
  • Toote remonti tohivad teha ainult spetsialistid.
  • See voolumõõtur ei ole mõeldud kasutamiseks isikutele (kaasa arvatud lapsed), kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, välja arvatud juhul, kui nende ohutuse eest vastutav isik on neid juhendanud või õpetanud seadme kasutamist. Lapsi tuleb jälgida, et nad voolumõõturiga ei mängiks.
  • Kasutage voolumõõturit ainult hoonetes, mis on varustatud vastavalt paigalduskategooriale II (CAT II) vastavalt standardile IEC 664. Maksimaalne tipppinge ei tohi ületada 2500 V ~. Elamute peamine elektrivarustus kuulub tavaliselt paigalduskategooria II alla.

Esivaade

Esivaade

Ekraan
Ekraani ülevaade

Juhtnuppude, funktsioonide ja ekraani asukoht

1 Patareipesa

Patareipesa asub seadme tagaküljel.

3 x LR44/AG13 nööpelementi asuvad juba patareipesas. Avage patareipesa ja eemaldage kontaktriba.

Polaarsus on patareipesas näidatud.
2 Ekraan Siin kuvatakse kõik määratud parameetrite ja mõõtmiste väärtused.
3 Lähtestusnupp RESET Vajutage terava esemega, et kustutada kõik andmed mälust, sealhulgas praegune aeg ja kõik programmid.
4 Ülesnupp UP Seadistage praegune aeg, hind, hinnaprogrammid koos nupuga SET.
5 Nupp SET Seadistage praegune aeg, hind, hinnaprogrammid koos nupuga UP.
6 Nupp FUNC Vajutage ekraanirežiimi muutmiseks.
7 Toitepistik Ühendage AC 230 V 50 Hz seinakontakti.
8 Toitepesa Ühendage oma seade siia.
  1. Tarbitavate väärtuste kuvaühikud.
  2. Kuva AMP.
  3. Kuva WATT.
  4. Kuva kWh.
  5. Kuva SET.
  6. Kuva VOLTac.
  7. Kuva COST/kWh.
  8. Kuva MAX OVERLOAD WARNING.
  9. Kuva PRICE 1 ja 2, TOTAL PRICE 1 ja 2.
  10. Kuva nädalapäev MO, TU, WE, TH, FR, SA, SU.
  11. Kuva CLOCK.
  12. Kuva sekundid (TOTAL ON TIME → minutid).
  13. Kuva minutid (TOTAL ON TIME → tunnid 0-99).
  14. Kuva tunnid (TOTAL ON TIME → tunnid >100).
  15. Kuva TOTAL ON TIME.
  16. Kuva AM, PM.
  17. Kuva Hz.
  18. Kuva väärtus, võimsustegur.
  19. Kuva POWER FACTOR.

Kasutusjuhised

Ühendage voolumõõturi toitepistik (7) tavalisse 230 V 50 Hz seinakontakti. Ekraan (2) lülitub automaatselt sisse ja kuvab praeguse aja (20, 21, 22, 23), nädalapäeva (19), liinipinge (10, 15) ja sageduse (26, 27).

Praeguse aja seadmine

Vajutage nuppu FUNC (6), kuni LCD-ekraani paremas alanurgas kuvatakse CLOCK (20).

Vajutage üks kord nuppu SET (5); nädalapäev (19) hakkab vilkuma.

Vajutage nuppu UP (4), et määrata nädalapäevaks (19) MO, TU, WE, TH, FR, SA või SU.

Vajutage uuesti nuppu SET (5), et kinnitada nädalapäeva seadistus; tunnid (23) hakkavad vilkuma.

Vajutage nuppu UP (4), et määrata praeguse aja tunnid (23).

Vajutage uuesti nuppu SET (5), et kinnitada tunni seadistus; minutid (22) hakkavad vilkuma.

Vajutage nuppu UP (4), et määrata praeguse aja minutid (22), ja vajutage uuesti nuppu SET (5), et aeg kinnitada.

Nüüd ühendage seade ja lülitage see sisse. Voolumõõtur hakkab tarbimist mõõtma.

Maksumuse/kWh seadistamine ja kuvamine / Mõõtmisfunktsioonide kuvamine

Maksumuse/kWh seadistamine ja kuvamine
Kui ekraanil kuvatakse VOLTAGE / AMP / WATT, vajutage ja hoidke all nuppu FUNC (6) vähemalt 1 sekund, kuni kuvatakse Cost/kWh (16). Kui 2 hinda on juba sisestatud, saab neid nupu FUNC (6) vajutamisega omakorda kuvada.

Maksumuse/kWh seadistamine (hind 1)
Vajutage ja hoidke all nuppu SET (5), kuni esimene number vilgub, et määrata maksumus/kWh pärast seda, kui on kuvatud hind 1 (18) jaoks. Määrake esimese numbri õige väärtus nupuga UP (4). Nüüd vajutage uuesti nuppu SET (5), kuni teine number vilgub, ja määrake õige väärtus nupuga UP (4). Korrake protseduuri kolmanda ja neljanda numbri jaoks.

Koma saate liigutada, vajutades nuppu SET (5), et see vilkuma hakkaks, ja liigutage seda nupuga UP (4) õigesse kohta.

Vajutage uuesti nuppu SET (5) ja ajakuva

(-: - -) sisestatud hinna 1 (18) jaoks ON TIME (24) taga hakkab vilkuma. Vajutage nuppu SET (5), et lõpetada hinna 1 seadistusprotseduur, kui teist hinda pole vaja.

Teise hinna (nt päeva-/ööhind) sisestamiseks määrake esmalt ka hinna 1 lähtepunkt. Kui hinna 1 (18) jaoks ON TIME (24) taga olev ajakuva vilgub, vajutage lähtepunkti nädalapäeva määramiseks nuppu UP (4) (vt eelmist jaotist). Nüüd vajutage nuppu SET (5), kuni tunni kuva hakkab vilkuma, ja vajutage lähtepunkti tundide määramiseks nuppu UP (4). Korrake seda protseduuri minuti kuva jaoks. Lõpuks vajutage hinna 1 sätete lõpetamiseks nuppu SET (5).

Maksumuse/kWh seadistamine (hind 2)
Hinna 2 maksumuse/kWh seadistamine on sarnane hinnaga 1.

Veenduge, et alguses kuvatakse hind 2 (18). Enne seadistusprotseduuri alustamist nupuga SET (5) vajutage nuppu FUNC (6), et lülitada kuva hinna 2 (18) kuvamiseks.

Mõõtmisfunktsioonide kuvamine
Vajutage korduvalt nuppu FUNC (6), et vaheldumisi kuvada järgmist teavet: VOLTAGE, AMP, WATT – kWh - TOTAL PRICE (10, 18).

Vajutage nuppu FUNC (6), et kuvada ühendatud seadme voolutarve LCD-ekraani väärtuse väljal (10), AMP (11) kuvatakse ühikuosas ja POWER FACTOR (27, 28).

Vajutage uuesti nuppu FUNC (6), et kuvada ühendatud seadme võimsus LCD-ekraani väärtuse väljal (10), WATT (12) kuvatakse ühikuosas ja POWER FACTOR (27, 28).

Vajutage uuesti nuppu FUNC (6), et kuvada ühendatud seadme energiatarve LCD-ekraani väärtuse väljal (10). kWh (13) kuvatakse ühikuosas ja POWER FACTOR (27, 28).

Vajutage uuesti nuppu FUNC (6), et kuvada TOTAL PRICE (10, 18) ja TOTAL ON TIME (21-24) tundides ja minutites ühendatud seadme kohta.

Vajutage uuesti nuppu FUNC (6), et kuvada VOLTac. (15) ja Hz (26, 27).

Kui kogukoormus on ületatud, vilgub ekraanil (2) MAX OVERLOAD WARNING (17).

Mõõdetud väärtuste kustutamine
Hoidke nuppu FUNC (6) all vähemalt 1 sekund, kui kuvatakse kWh või TOTAL PRICE. Tarbimise (kWh), TOTAL PRICE ja TOTAL ON TIME mõõdetud väärtus kustutatakse.

Ooterežiim

Ekraan (2) naaseb umbes 10 sekundi pärast pärast nuppude vajutamist ooterežiimi ja kuvab praeguse aja (20, 21, 22, 23, 25), nädalapäeva (19), liinipinge (10, 15) ja sageduse (26, 27).

Lähtestusnupp

Vajutage lähtestusnuppu RESET terava esemega, et kustutada kõik andmed mälust, sealhulgas praegune aeg ja kõik programmid. Mõneks sekundiks kuvatakse kogu ekraan (2) koos kõigi parameetritega.

Patareide vahetamine

Voolumõõturiga on tehasest paigaldatud 3 x 1,5 V LR44/ AG13 nööpelementi patareipessa. Patareide vahetamiseks toimige järgmiselt: patareipesa asub seadme tagaküljel. Kasutage lamedat kruvikeerajat, et ettevaatlikult patareipesa katet üles tõsta. Eemaldage tühjad patareid ja asendage need uutega. Jälgige polaarsust (+/-), nagu on näidatud kaane siseküljel (lame külg (+) vasakul). Pange kate ettevaatlikult tagasi. Olge ettevaatlik, et kaane sulgemisel klemme ei kahjustaks. Enne kasutamist tuleb kate tagasi panna.

Pikema mittekasutamise korral eemaldage patareid voolumõõturist, et vältida patareide lekkimist. Lekivad patareid võivad põhjustada elektrilöögi ja voolumõõturi kahjustusi.

Vahetage patareisid ainult siis, kui voolumõõtur on vooluvõrgust lahti ühendatud. Vahetage patareid ainult sama tüüpi patareidega. Ärge segage uusi ja tühje patareisid.

Ärge visake patareisid olmejäätmete hulka.

Viige tühjad patareid vastavatesse kogumispunktidesse.

Hooldus

See toode on hooldusvaba. Ärge kunagi avage ega võtke toodet lahti. Enne puhastamist ühendage voolumõõtja seinakontaktist ja seadmest lahti. Puhastage välispinda ainult puhta ja pehme lapiga.

Tootja

Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 ∙ D-72074 Tübingen

Lisateabe saamiseks soovitame külastada meie veebisaidi teeninduse/KKK jaotist www.brennenstuhl.com.
