brennenstuhl PM 231 Manual

Përmbajtja


Lexoni dhe mbajeni këto udhëzime përdorimi.
Mbani shënim dhe ndiqni udhëzimet e sigurisë. Mos e futni në prizë një pajisje me një ngarkesë që tejkalon 16 Amp.
Sigurohuni gjithmonë që priza e çdo pajisjeje të jetë futur plotësisht në prizën e matësit.


Mos i futni dy ose më shumë matës së bashku!

Piktogramet e mëposhtme përdoren në këto udhëzime përdorimi / në pajisje:
Lexoni manualin e udhëzimeve!
Për përdorim vetëm në dhoma të thata.
paralajmërim Respektoni shënimet e kujdesit dhe sigurisë!

Hyrje


Këto udhëzime përdorimi duhet të lexohen me kujdes plotësisht. Ato janë pjesë e matësit të energjisë që sapo keni blerë dhe përmbajnë informacione të rëndësishme në lidhje me funksionimin dhe mirëmbajtjen e tij. Të gjitha masat paraprake duhet të respektohen kur përdorni këtë produkt. Nëse keni ndonjë pyetje në lidhje me përdorimin e këtij produkti, kontaktoni shitësin tuaj ose zyrën tonë të shërbimit. Këto udhëzime përdorimi duhet të mbahen në vend të sigurt dhe nëse është e nevojshme t'u kalohen palëve të treta për referencë të lehtë.

Përdorimi i duhur

Pajisja është projektuar për të matur konsumin e energjisë të pajisjeve elektrike dhe për të llogaritur koston e energjisë elektrike dhe të funksionimit. Çdo përdorim ose modifikim tjetër i instrumentit përbën përdorim të pahijshëm dhe mbart një rrezik serioz aksidenti. Prodhuesi nuk është përgjegjës për dëmet e shkaktuara nga përdorimi i pahijshëm. Instrumenti nuk është menduar për përdorim komercial.

Përmbajtja e paketës

Menjëherë pas shpaketimit, përmbajtja e paketës së matësit të energjisë tuaj duhet të kontrollohet për plotësi. Gjithashtu, kontrolloni vetë matësin për gjendje të mirë.

1 x Matës energjie

1 x Udhëzime përdorimi

Të dhëna teknike

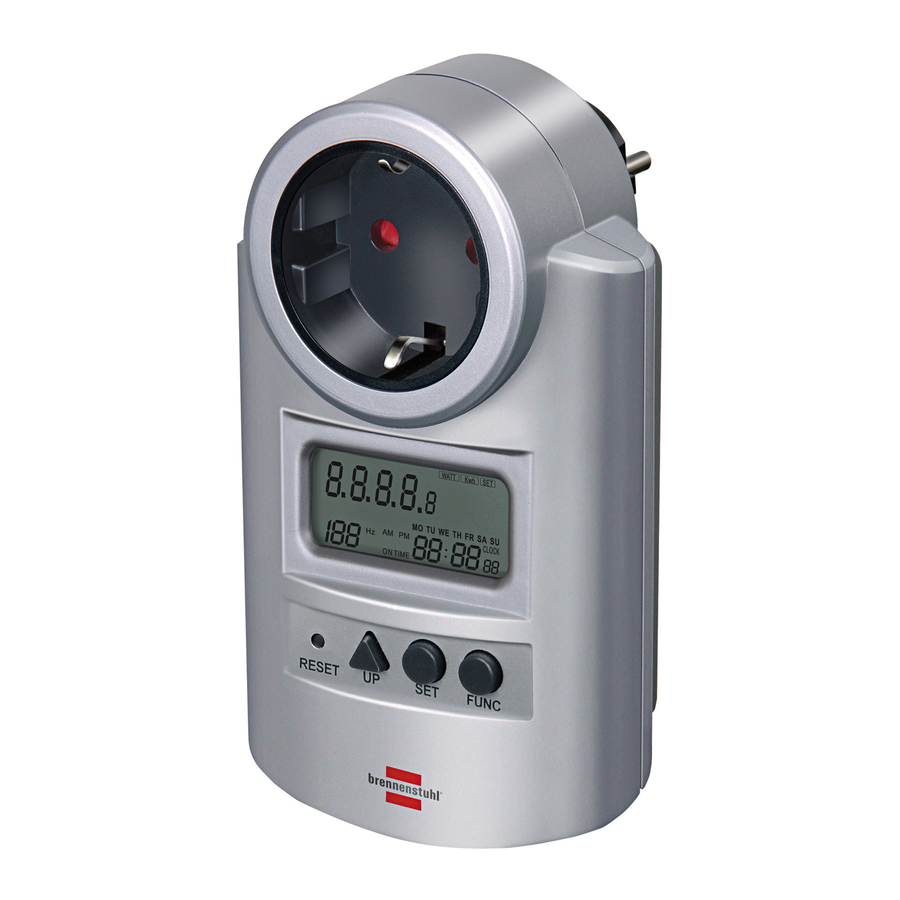

Produkt: Matës energjie PM 231
Lloji i mbrojtjes: IP20
Tensioni nominal: 230 V ~ 50 Hz
Ngarkesa maksimale: 3600 W (230 V ~ 16 A)
Tensioni i intervalit matës: 190 - 276 V AC
Saktësia e matjes së tensionit: +/-1%
Rryma e intervalit të matur: 0.01 - 16 A
Saktësia e matjes së rrymës: +/-1% ose +/-0.01 A
Fuqia e intervalit të matur: 0.2 - 3600 W
Saktësia e matjes së fuqisë: +/-1% ose +/-0.2 W
Intervali i konsumit të energjisë: 0 - 9999.9 kWh
Frekuenca e intervalit matës: 45 - 65 Hz
Saktësia e orës: +/- 1 minutë në muaj
Konsumi i energjisë: < 0.5 W
Temperatura e funksionimit: -10 ºC deri në +40 ºC
Bateritë: 3 x 1.5 V LR44/AG13 pila butoni
Jetëgjatësia e baterisë: afërsisht. 3 muaj pa energji AC

Aplikimi: Ky produkt është menduar vetëm për përdorim të brendshëm. Priza e energjisë ka një kontakt mbrojtës të integruar.

Funksionimi

Udhëzime sigurie për këtë produkt

kujdes

  • Të gjitha udhëzimet e sigurisë dhe të funksionimit duhet të lexohen përpara se të përdoret matësi i energjisë.
  • Udhëzimet e sigurisë dhe të funksionimit duhet të ruhen për referencë në të ardhmen.
  • Të gjitha paralajmërimet në produkt dhe në udhëzimet e funksionimit duhet të respektohen me rreptësi.
  • Të gjitha udhëzimet e funksionimit duhet të ndiqen.
  • Përdoreni matësin e energjisë vetëm në një zonë të thatë të brendshme. Mos e instaloni në zona të lagështa si banjo, dhoma lavanderi ose jashtë.
  • Mos e ekspozoni matësin e energjisë ndaj një ndryshimi ekstrem të temperaturës, presionit, ndikimit ose rrezeve intensive të diellit.
  • Duhet të bëhet kujdes që objektet të mos bien dhe lëngjet të mos derdhen në mbyllje përmes hapjeve.
  • Ngarkoni prizën e rrymës vetëm me ngarkesën maksimale të lejuar.
  • Mos i lini kurrë ngrohësit e lidhur pa mbikëqyrje.
  • Nëse nuk është në përdorim për një kohë të gjatë, shkëputeni matësin e energjisë nga furnizimi me energji elektrike dhe ruajeni në një vend të freskët dhe të thatë, larg fëmijëve.
  • Ndalo përdorimin nëse matësi i energjisë ose priza e integruar është dëmtuar, shkëputeni menjëherë nga furnizimi me energji elektrike dhe pajisja.
  • Riparimet e produktit duhet të kryhen vetëm nga një specialist.
  • Ky matës energjie nuk është menduar për përdorim nga persona (përfshirë fëmijët) me aftësi të kufizuara fizike, shqisore ose mendore, ose mungesë të përvojës dhe njohurive, përveç nëse atyre u është dhënë mbikëqyrje ose udhëzime në lidhje me përdorimin e pajisjes nga një person përgjegjës për sigurinë e tyre. Fëmijët duhet të mbikëqyren për t'u siguruar që ata nuk luajnë me matësin e energjisë.
  • Përdoreni matësin e energjisë vetëm në ndërtesa të pajisura sipas Kategorisë së Instalimit II (CAT II) sipas IEC 664. Tensioni maksimal kulmor nuk duhet të kalojë 2500 V ~. Furnizimi kryesor me energji elektrike për ndërtesat e banimit zakonisht bie nën Kategorinë e Instalimit II.

Pamja e përparme

Pamja e përparme

Ekrani
Pasqyra e ekranit

Vendndodhja e kontrolleve, funksioneve dhe ekranit

1 Ndërprerësi i baterisë

Ndërprerësi i baterisë ndodhet në pjesën e pasme të njësisë.

3 x qelizat e butonit LR44/AG13 ndodhen tashmë në ndërprerësin e baterisë. Hapni ndërprerësin e baterisë dhe hiqni shiritin e kontaktit.

Polariteti tregohet në ndërprerësin e baterisë.
2 Ekrani Të gjitha vlerat e parametrave të caktuar dhe matjeve shfaqen këtu.
3 Butoni i rivendosjes RESET Shtypeni me një objekt të mprehtë për të fshirë të gjitha të dhënat në memorje, duke përfshirë orën aktuale dhe të gjitha programet.
4 Butoni UP Vendosni orën aktuale, çmimin, programet e çmimeve në kombinim me butonin SET.
5 Butoni SET Vendosni orën aktuale, çmimin, programet e çmimeve në kombinim me butonin UP.
6 Butoni FUNC Shtypni për të ndryshuar modalitetin e shfaqjes.
7 Priza e rrymës Futeni në një prizë muri AC 230 V 50 Hz.
8 Priza e energjisë Lidheni pajisjen tuaj këtu.
  1. Njësitë e shfaqjes për vlerat e konsumit.
  2. Shfaqja AMP.
  3. Shfaqja WATT.
  4. Shfaqja kWh.
  5. Shfaqja SET.
  6. Shfaqja VOLTac.
  7. Shfaqja COST/kWh.
  8. Shfaqja MAX OVERLOAD WARNING.
  9. Shfaqja PRICE 1 dhe 2, TOTAL PRICE 1 dhe 2.
  10. Shfaqja e ditës së javës MO, TU, WE, TH, FR, SA, SU.
  11. Shfaqja CLOCK.
  12. Shfaqja e sekondave (TOTAL ON TIME → minuta).
  13. Shfaqja e minutave (TOTAL ON TIME → orët 0-99).
  14. Shfaqja e orëve (TOTAL ON TIME → orët >100).
  15. Shfaqja TOTAL ON TIME.
  16. Shfaqja AM, PM.
  17. Shfaqja Hz.
  18. Shfaqja e vlerës, faktori i fuqisë.
  19. Shfaqja POWER FACTOR.

Udhëzime për përdorim

Futeni prizën e rrymës (7) të matësit të energjisë në një prizë muri standarde 230 V 50 Hz. Ekrani (2) ndizet automatikisht dhe shfaq orën aktuale (20, 21, 22, 23), ditën e javës (19), tensionin e linjës (10, 15) dhe frekuencën (26, 27).

Vendosni orën aktuale

Shtypni butonin FUNC (6) derisa CLOCK (20) të shfaqet në këndin e poshtëm djathtas në LCD.

Shtypni butonin SET (5) një herë; dita e javës (19) fillon të pulsojë.

Shtypni butonin UP (4) për të vendosur ditën e javës (19) në MO, TU, WE, TH, FR, SA ose SU.

Shtypni butonin SET (5) përsëri për të konfirmuar vendosjen e ditës së javës; orët (23) fillojnë të pulsojnë.

Shtypni butonin UP (4) për të vendosur orët (23) e orës aktuale.

Shtypni butonin SET (5) përsëri për të konfirmuar vendosjen e orës; minutat (22) fillojnë të pulsojnë.

Shtypni butonin UP (4) për të vendosur minutat (22) e orës aktuale dhe shtypni butonin SET (5) përsëri për të konfirmuar orën.

Tani lidhni pajisjen dhe ndizeni. Matësi i energjisë fillon të masë konsumin.

Vendosni dhe shfaqni koston/kWh / Shfaqni funksionet e matjes

Vendosni dhe shfaqni koston/kWh
Nëse VOLTAGE / AMP / WATT shfaqet në ekran, shtypni dhe mbani butonin FUNC (6) për të paktën 1 sekondë derisa të shfaqet Cost/kWh (16). Nëse tashmë janë futur 2 çmime, këto mund të shfaqen me radhë duke shtypur butonin FUNC (6).

Vendosni koston/kWh (Çmimi 1)
Shtypni dhe mbani butonin SET (5) derisa shifra e parë të pulsojë për të vendosur koston/kWh pasi të shfaqet kostoja/kWh për çmimin 1 (18). Vendosni vlerën e saktë për shifrën e parë me butonin UP (4). Tani shtypni butonin SET (5) përsëri derisa shifra e dytë të pulsojë dhe vendosni vlerën e saktë me butonin UP (4). Përsëriteni procedurën për shifrën e tretë dhe të katërt.

Ju mund të zhvendosni pikën dhjetore duke shtypur butonin SET (5) për të filluar pulsimin dhe zhvendoseni atë me butonin UP (4) në pozicionin e saktë.

Shtypni butonin SET (5) përsëri dhe shfaqja e orës

(-: - -) pas ON TIME (24) për çmimin e futur 1 (18) fillon të pulsojë. Shtypni SET (5) për të përfunduar procedurën e vendosjes për çmimin 1 nëse nuk nevojitet çmim i dytë.

Për të futur një çmim të dytë (p.sh. tarifa ditë/natë), vendosni gjithashtu një pikënisje për çmimin 1 fillimisht. Ndërsa ekrani i orës pulson pas ON TIME (24) për çmimin 1 (18) shtypni butonin UP (4) për të vendosur ditën e javës për pikënisjen (shihni seksionin e mëparshëm). Tani shtypni butonin SET (5) derisa ekrani i orës të fillojë të pulsojë dhe shtypni butonin UP (4) për të vendosur orët për pikënisjen. Përsëriteni këtë procedurë për ekranin e minutave. Së fundi shtypni butonin SET (5) për të përfunduar cilësimet e çmimit 1.

Vendosni koston/kWh (Çmimi 2)
Vendosja e kostos/kWh për çmimin 2 është e ngjashme me çmimin 1.

Sigurohuni që në fillim të shfaqet çmimi 2 (18). Shtypni butonin FUNC (6) për të ndërruar ekranin për të treguar çmimin 2 (18) përpara se të filloni procedurën e vendosjes me butonin SET (5).

Shfaqni funksionet e matjes
Shtypni vazhdimisht butonin FUNC (6) për të lëvizur nëpër informacionin e mëposhtëm: VOLTAGE, AMP, WATT – kWh - TOTAL PRICE (10, 18).

Shtypni butonin FUNC (6) për të shfaqur tërheqjen aktuale të pajisjes së lidhur në fushën e vlerës (10) në LCD, AMP (11) shfaqet në seksionin e njësisë dhe POWER FACTOR (27, 28).

Shtypni butonin FUNC (6) përsëri për të shfaqur fuqinë e pajisjes së lidhur në fushën e vlerës (10) në LCD, WATT (12) shfaqet në seksionin e njësisë dhe POWER FACTOR (27, 28).

Shtypni butonin FUNC (6) përsëri për të shfaqur konsumin e energjisë të pajisjes së lidhur në fushën e vlerës (10) në LCD. kWh (13) shfaqet në seksionin e njësisë dhe POWER FACTOR (27, 28).

Shtypni butonin FUNC (6) përsëri për të shfaqur TOTAL PRICE (10, 18) dhe TOTAL ON TIME (21-24) në orë dhe minuta të pajisjes së lidhur.

Shtypni butonin FUNC (6) përsëri për të shfaqur VOLTac. (15) dhe Hz (26, 27).

Nëse ngarkesa totale tejkalohet, MAX OVERLOAD WARNING (17) do të pulsojë në ekran (2).

Fshirja e vlerave të matura
Mbajeni FUNC (6) të shtypur për të paktën 1 sekondë ndërsa shfaqet kWh ose TOTAL PRICE. Vlera e matur për konsumin (kWh), TOTAL PRICE dhe TOTAL ON TIME fshihen.

Modaliteti Standby

Ekrani (2) kthehet afërsisht. 10 sekonda pas shtypjes së butonave në modalitetin e gatishmërisë dhe tregon orën aktuale (20, 21, 22, 23, 25), ditën e javës (19), tensionin e linjës (10, 15) dhe frekuencën (26, 27).

Butoni i rivendosjes

Shtypni butonin e rivendosjes RESET me një objekt të mprehtë për të fshirë të gjitha të dhënat në memorie, duke përfshirë orën aktuale dhe të gjitha programet. Për disa sekonda shfaqet ekrani i plotë (2) me të gjithë parametrat.

Ndryshimi i baterive

Matësi i energjisë vjen ish-fabrika me 3 x 1.5 V qeliza butoni LR44/ AG13 të instaluara në ndërprerësin e baterisë. Për të shkëmbyer bateritë, ju lutemi ndiqni këto hapa: Ndërprerësi i baterisë ndodhet në pjesën e pasme të njësisë. Përdorni një kaçavidë të sheshtë për të ngritur me kujdes kapakun e ndërprerësit të baterisë. Hiqni bateritë e zbrazëta dhe zëvendësojini ato me të reja. Respektoni polaritetin (+/-) siç tregohet brenda kapakut (ana e sheshtë (+) në të majtë). Zëvendësoni me kujdes kapakun përsëri. Kini kujdes që të mos dëmtoni terminalet kur mbyllni kapakun. Kapaku duhet të zëvendësohet përpara përdorimit.

Gjatë periudhave më të gjata të mos përdorimit, hiqni bateritë nga matësi i energjisë për të shmangur rrjedhjen e baterisë. Bateritë që rrjedhin mund të shkaktojnë goditje elektrike dhe dëmtime në matësin e energjisë.

Ndryshoni bateritë vetëm nëse matësi i energjisë është shkëputur nga furnizimi me energji elektrike. Zëvendësoni bateritë vetëm me të njëjtin lloj. Mos përzieni bateri të reja dhe të zbrazëta.

Mos i hidhni bateritë me mbeturinat shtëpiake.

Kthejeni bateritë e zbrazëta në pikat përkatëse të grumbullimit.

Mirëmbajtja dhe Kujdesi

Ky produkt nuk ka nevojë për mirëmbajtje. Asnjëherë mos e hapni ose çmontoni produktin. Përpara pastrimit shkëputeni matësin e energjisë nga priza e murit dhe pajisjes. Pastroni vetëm pjesën e jashtme me një leckë të pastër dhe të butë.
