Launch X-431 V+ - Příručka rychlého spuštění modulu VCI

Přehled

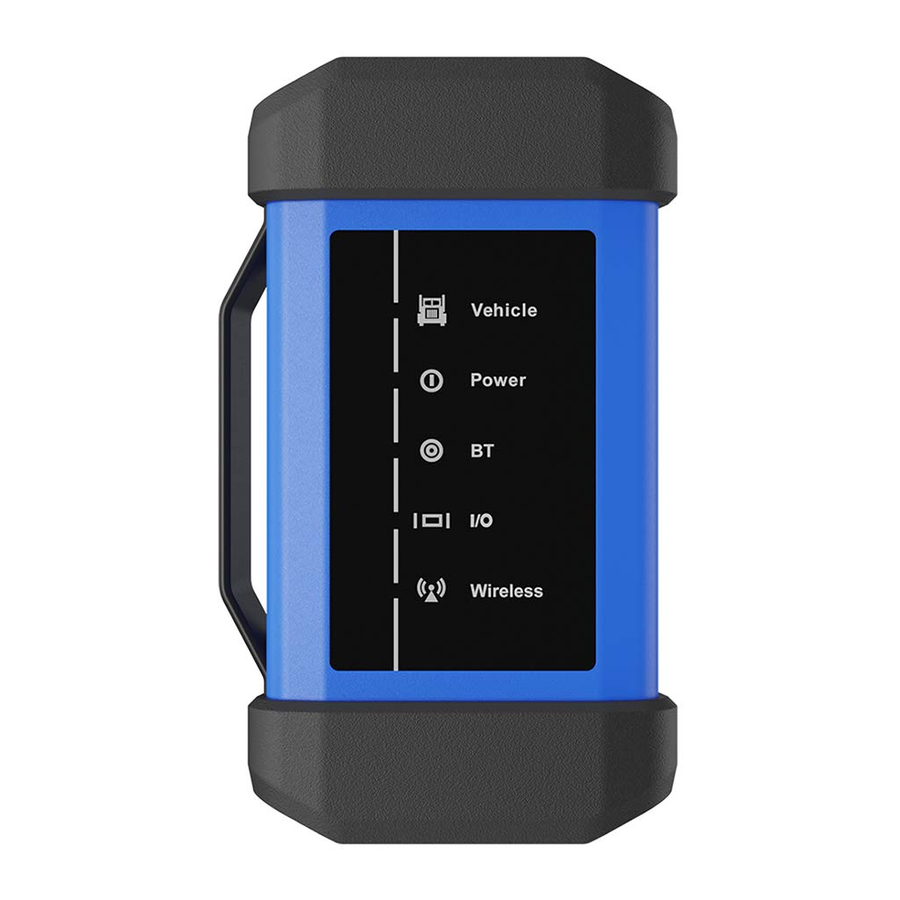

Modul VCI funguje jako zařízení komunikačního rozhraní vozidla, které se používá ke čtení dat vozidla a následnému odeslání do sluchátka prostřednictvím komunikace BT/WLAN nebo datového kabelu. LED diody umožňují snadno identifikovat pracovní stav modulu.

Následující příslušenství je pouze orientační. Podrobné položky příslušenství konzultujte s místní agenturou nebo zkontrolujte seznam balení dodaný s X-431 V+.

Sluchátko X-431 V+
Centrální procesor a monitor pro analýzu dat vozidla a zobrazení výsledků testů.

Modul VCI
Zařízení pro přístup k živým datům vozidla.

Diagnostický kabel
Pro připojení modulu VCI k DLC vozidla.

Napájecí adaptér (pro modul VCI)
Pro napájení modulu VCI prostřednictvím připojení k zásuvce střídavého proudu.

Obálka s heslem
(Kus papíru s výrobním číslem produktu a registračním heslem, které je vyžadováno pro vaši registraci.)

Adaptérové kabely Non-16pin
Volitelné. Pro různé diagnostické zásuvky vozidla může být nutné použít jeden z adaptérových kabelů obsažených v sadě. Podrobné informace o adaptérových kabelech non-16pin naleznete v balení.

Napájecí adaptér (pro X-431 V+)
Pro nabíjení sluchátka prostřednictvím připojení k zásuvce střídavého proudu.

Datový kabel
Pro připojení modulu VCI a diagnostického nástroje k provedení diagnostiky vozidla.

Kabel zapalovače cigaret
Volitelné. Pro napájení modulu VCI prostřednictvím připojení k zásuvce zapalovače cigaret.

Kabel se svorkami baterie
Volitelné. Pro napájení modulu VCI prostřednictvím připojení k baterii vozidla.

Nabíjení, zapnutí, připojení Wi-Fi, registrace a aktualizace softwaru

Nabíjení a zapnutí

1. Připojte jeden konec napájecího adaptéru k nabíjecímu portu sluchátka a poté připojte druhý konec k zásuvce střídavého proudu.
   Poznámka: Neneseme žádnou odpovědnost za škody nebo ztráty způsobené použitím jiných podobných adaptérů než specifikovaného.
2. Po dokončení nabíjení stisknutím tlačítka [POWER] (zapnutí) spustíte sluchátko a automaticky se zobrazí domovská obrazovka.

Nastavení sítě

1. Na domovské obrazovce vyberte "Settings" (Nastavení) -> "Wi-Fi".
2. Přepněte přepínač WLAN do polohy ON (Zapnuto), sluchátko začne vyhledávat dostupné bezdrátové sítě.
3. Vyberte bezdrátovou síť. Pokud je vybraná síť otevřená, sluchátko se připojí automaticky. Pokud je vybraná síť šifrovaná, bude nutné zadat heslo sítě.

Registrace a aktualizace

1. Spuštění aplikace: klepněte na ikonu aplikace na domovské obrazovce a poté klepněte na "Login" (Přihlásit se) v pravém horním rohu obrazovky.
   1. Pokud jste nový uživatel, postupujte podle kroků 2-5.
   2. Pokud máte účet aplikace, klepněte na "Login" (Přihlásit se) a přihlaste se přímo do systému.
   3. Pokud jste zapomněli heslo, klepněte na "Retrieve password" (Obnovit heslo) a poté postupujte podle pokynů na obrazovce pro jeho obnovení.
2. Vytvoření účtu aplikace: Klepněte na "New Registration" (Nová registrace) na obrázku A, zadejte informace (položky s * musí být vyplněny) a poté klepněte na "Register" (Registrovat). Viz obrázek B.

3. Aktivace modulu VCI: Zadejte výrobní číslo produktu a aktivační kód (lze získat z obálky s heslem) a poté klepněte na "Activate" (Aktivovat). Viz obrázek C.

4. Dokončení registrace: Klepněte na "Yes" (Ano) pro vstup na obrazovku stahování softwaru vozidla. Viz obrázek D. Chcete-li jej stáhnout později, klepněte na "No" (Ne).

5. Aktualizace diagnostického softwaru: Klepnutím na "Update" (Aktualizovat) na stránce aktualizace zahájíte stahování. Po dokončení stahování se softwarové balíčky automaticky nainstalují.

Poznámka: Při aktualizaci diagnostického softwaru nebo kontrole aktualizací je důležité zajistit, aby měl telefon silné připojení Wi-Fi.

1. Vyhledejte DLC vozidla
   DLC (Data Link Connector) je obvykle konektor, kde diagnostické čtečky kódů komunikují s palubním počítačem vozidla.
   U užitkových vozidel se obvykle nachází v kabině řidiče.
2. Připojení vozidla
   1. Připojení vozidla OBD II: Pokud sluchátko testuje vozidla vybavená diagnostickou zásuvkou OBD II, použijte přímo diagnostický kabel.
   2. Připojení vozidla Non-OBD II: U vozidel s diagnostickou zásuvkou non-OBD II je vyžadován adaptérový kabel non-16pin. V tomto případě závisí způsob připojení modulu VCI k DLC vozidla na konfiguraci vozidla následujícím způsobem:

Příprava

Před diagnostikou proveďte následující:

1. Zapněte zapalování.
2. Rozsah napětí baterie vozidla by měl být 11V~14V nebo 18V~30V.
3. Škrticí klapka by měla být v zavřené poloze.

Pro nové uživatele postupujte podle níže uvedené sekvence, abyste se seznámili se sluchátkem a začali jej používat.

Poznámky:

1. Tato příručka rychlého spuštění platí pro verzi X-431 V+ pro užitková vozidla.
2. Všechny obrázky a ilustrace v tomto dokumentu jsou pouze pro referenční účely. Vzhledem k neustálému zlepšování se může skutečný produkt mírně lišit od produktu popsaného v tomto dokumentu a tato příručka rychlého spuštění se může změnit bez předchozího upozornění. Podrobnější informace o provozu naleznete v uživatelské příručce.

Prohlášení: Společnost LAUNCH vlastní veškerá práva duševního vlastnictví k softwaru používanému tímto produktem. V případě jakéhokoli zpětného inženýrství nebo prolomení softwaru společnost LAUNCH zablokuje používání tohoto produktu a vyhrazuje si právo vymáhat své právní závazky.

Abyste předešli zranění osob, poškození majetku nebo náhodnému poškození produktu, přečtěte si před použitím produktu všechny informace v této části.

Automobilové testování provádějte vždy v bezpečném prostředí.

• ŸPři testování nebo opravách vozidel používejte ochranný štít schválený ANSI.
• ŸVozidlo by mělo být testováno v dobře větraném pracovním prostoru, protože motory produkují různé jedovaté sloučeniny (uhlovodíky, oxid uhelnatý, oxidy dusíku atd.)
• ŸNepřipojujte ani neodpojujte X-431 V+, když je zapalování zapnuté nebo motor běží.
• ŸUmístěte bloky před hnací kola a nikdy nenechávejte vozidlo během testování bez dozoru.
• ŸUdržujte X-431 V+ suchý, čistý, bez oleje, vody nebo mastnoty. V případě potřeby použijte jemný čisticí prostředek na čistý hadřík k očištění vnější strany zařízení.
• ŸNeřiďte vozidlo a neobsluhujte X-431 V+ současně. Jakékoli rozptýlení může způsobit nehodu.
• ŸUdržujte oděv, vlasy, ruce, nástroje, testovací zařízení atd. mimo dosah všech pohyblivých nebo horkých částí motoru.
• ŸPřed nastartováním motoru zařaďte řadicí páku do neutrální polohy (u manuální převodovky) nebo do polohy Park (u automatické převodovky), abyste předešli zranění.
• ŸAbyste předešli poškození X-431 V+ nebo generování falešných dat, ujistěte se, že je baterie vozidla plně nabitá a že je připojení k DLC (Data Link Connector) vozidla čisté a bezpečné.
• ŸAutomobilové baterie obsahují kyselinu sírovou, která je škodlivá pro pokožku. Během provozu byste se měli vyhnout přímému kontaktu s automobilovými bateriemi. Udržujte zdroje zapálení vždy mimo dosah baterie.

Sluchátko X-431 V+
(funguje jako centrální procesor a monitor systému.)

Modul VCI
(Pro přístup k datům vozidla.)
