Launch X-431 V+ - VCI Module Tez Ishga Tushirish Qo'llanmasi

Umumiy ko'rinish

VCI moduli transport vositasi aloqa interfeysi qurilmasi sifatida ishlaydi, u transport vositasi ma'lumotlarini o'qish va keyin ularni BT/WLAN aloqasi yoki ma'lumot kabeli orqali ulanish orqali qo'l qurilmasiga yuborish uchun ishlatiladi. LEDlar modulning ishlash holatini osongina aniqlash imkonini beradi.

Quyidagi aksessuarlar faqat ma'lumot uchun. Batafsil aksessuarlar uchun mahalliy agentlikdan maslahat so'rang yoki X-431 V+ bilan birga taqdim etilgan paket ro'yxatini tekshiring.

X-431 V+ Qo'l qurilmasi
Transport vositasi ma'lumotlarini tahlil qilish va test natijalarini ko'rsatish uchun markaziy protsessor va monitor.

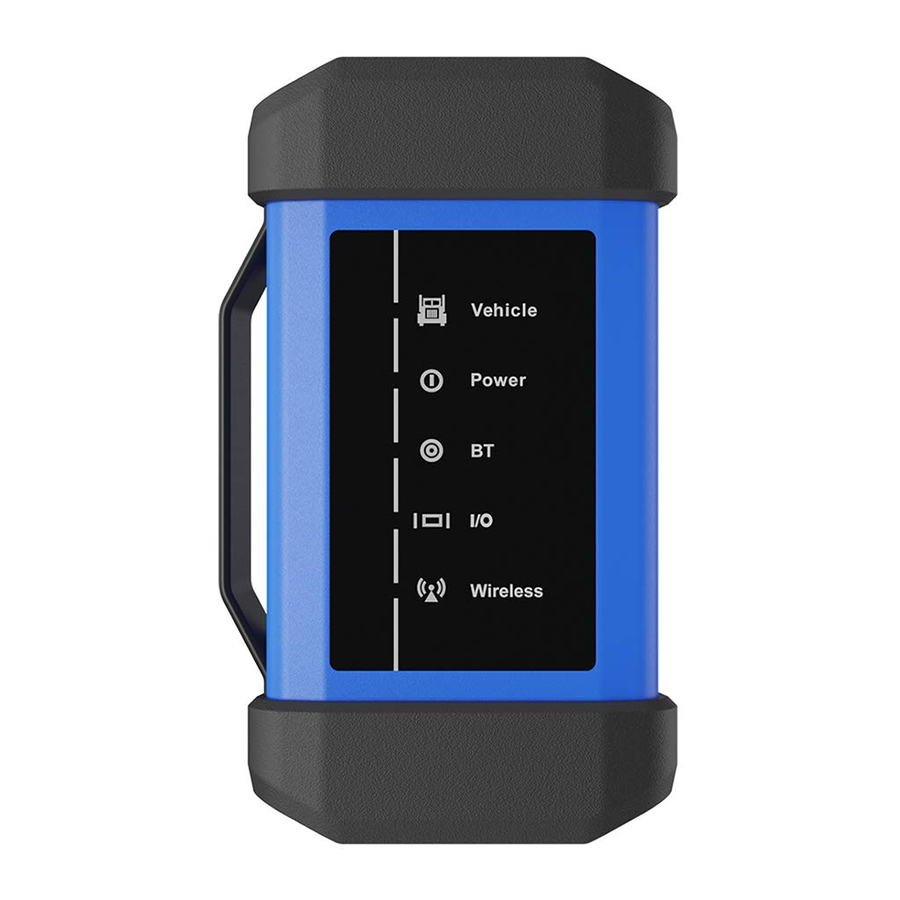

VCI Moduli
Transport vositasining jonli ma'lumotlariga kirish uchun qurilma.

Diagnostika Kabeli
VCI modulini transport vositasining DLCsiga ulash uchun.

Quvvat Adapteri (VCI moduli uchun)
VCI moduliga AC rozetkasiga ulanish orqali quvvat berish uchun.

Parol Konverti
(Mahsulot S/N va Ro'yxatdan o'tish parolini o'z ichiga olgan qog'oz parchasi, bu sizning ro'yxatdan o'tishingiz uchun zarur.)

16pin bo'lmagan Adapter Kabellari
Ixtiyoriy. Turli transport vositalarining diagnostika uyasi uchun to'plamga kiritilgan adapter kabellaridan birini ishlatish kerak bo'lishi mumkin. Batafsil 16pin bo'lmagan adapter kabellari uchun paket qutisini tekshiring.

Quvvat Adapteri (X-431 V+ uchun)
Qo'l qurilmasini AC rozetkasiga ulanish orqali zaryadlash uchun.

Ma'lumot Kabeli
VCI modulini va diagnostika vositasini transport vositasini diagnostika qilish uchun ulash uchun.

Sigaret Chiroq Kabeli
Ixtiyoriy. VCI moduliga sigaret chiroq rozetkasiga ulanish orqali quvvat berish uchun.

Batareya Qisqichlari Kabeli
Ixtiyoriy. VCI moduliga transport vositasining batareyasiga ulanish orqali quvvat berish uchun.

Zaryadlash, Yoqish, Wi-Fi ulanishi, Ro'yxatdan o'tish va Dasturiy ta'minotni yangilash

Zaryadlash va Yoqish

1. Quvvat adapterining bir uchini qo'l qurilmasining zaryadlash portiga ulang, so'ngra boshqa uchini AC rozetkasiga ulang.
   Eslatma: Biz belgilanganidan boshqa shunga o'xshash adapterlardan foydalanish natijasida kelib chiqqan zarar yoki yo'qotish uchun javobgar emasmiz.
2. Zaryadlash tugagandan so'ng, [POWER] (quvvat) tugmasini bosish qo'l qurilmasini ishga tushiradi va avtomatik ravishda bosh ekranini ishga tushiradi.

Tarmoq sozlamalari

1. Bosh ekranda "Sozlamalar" -> "Wi-Fi" ni tanlang.
2. WLAN kalitini ON (yoqish) ga tanlang, qo'l qurilmasi mavjud simsiz tarmoqlarni qidirishni boshlaydi.
3. Simsiz tarmoqni tanlang. Agar tanlangan tarmoq ochiq bo'lsa, qo'l qurilmasi avtomatik ravishda ulanadi. Agar tanlangan tarmoq shifrlangan bo'lsa, tarmoq parolini kiritish kerak bo'ladi.

Ro'yxatdan o'tish va Yangilash

1. Ilovani ishga tushirish: bosh ekrandagi ilova belgisini bosing, so'ngra ekranning yuqori o'ng burchagidagi "Login" (kirish) ni bosing.
   1. Agar siz yangi foydalanuvchi bo'lsangiz, 2-5-qadamlarga murojaat qiling.
   2. Agar sizda ilova hisobi bo'lsa, tizimga to'g'ridan-to'g'ri kirish uchun "Login" (kirish) ni bosing.
   3. Agar siz parolni unutgan bo'lsangiz, "Retrieve password" (parolni tiklash) ni bosing, so'ngra uni tiklash uchun ekrandagi ko'rsatmalarga amal qiling.
2. Ilova Hisobini Yaratish: A rasmida "New Registration" (yangi ro'yxatdan o'tish) ni bosing, ma'lumotni kiriting (* bilan belgilangan elementlar to'ldirilishi kerak) va keyin "Register" (ro'yxatdan o'tish) ni bosing. B rasmiga qarang.

3. VCI Modulini Faollashtirish: Mahsulot S/N va Faollashtirish Kodini kiriting (parol konvertidan olish mumkin), so'ngra "Activate" (faollashtirish) ni bosing. C rasmiga qarang.

4. Ro'yxatdan o'tishni yakunlash: Transport vositasi dasturini yuklab olish ekraniga kirish uchun "Yes" (ha) ni bosing. D rasmiga qarang. Keyinroq yuklab olish uchun "No" (yo'q) ni bosing.

5. Diagnostika Dasturini Yangilash: Yuklab olishni boshlash uchun yangilash sahifasida "Update" (yangilash) ni bosing. Yuklab olish tugagandan so'ng, dasturiy ta'minot paketlari avtomatik ravishda o'rnatiladi.

Eslatma: Diagnostika dasturini yangilashda yoki yangilanishlarni tekshirishda qo'l qurilmasining kuchli Wi-Fi ulanishiga ega ekanligiga ishonch hosil qilish muhim.

1. Transport vositasining DLCsini toping
   DLC (Ma'lumotlar Aloqasi Ulagichi) odatda diagnostika kodini o'qiydigan qurilmalar transport vositasining bort kompyuteri bilan bog'lanadigan ulagichdir.
   Tijorat transport vositalari uchun, u odatda haydovchining kabinasida joylashgan.
2. Transport vositasiga ulanish
   1. OBD II Transport vositasiga ulanish: Agar qo'l qurilmasi OBD II diagnostika uyasi bilan jihozlangan transport vositalarini sinovdan o'tkazayotgan bo'lsa, iltimos, diagnostika kabelidan to'g'ridan-to'g'ri foydalaning.
   2. OBD II bo'lmagan Transport vositasiga ulanish: OBD II bo'lmagan diagnostika uyasi bo'lgan transport vositalari uchun 16pin bo'lmagan adapter kabeli talab qilinadi. Bunday holda, VCI modulini transport vositasining DLCsiga ulash usuli transport vositasining konfiguratsiyasiga bog'liq:

Tayyorgarlik

Diagnostika qilishdan oldin, quyidagilarni bajaring:

1. O't oldirishni yoqing.
2. Transport vositasi batareyasining kuchlanish diapazoni 11V~14V yoki 18V~30V bo'lishi kerak.
3. Gaz kelebeği yopiq holatda bo'lishi kerak.

Yangi foydalanuvchilar uchun, qo'l qurilmasi bilan tanishish va undan foydalanishni boshlash uchun quyidagi ketma-ketlikka amal qiling.

Eslatmalar:

1. Ushbu Tez Ishga Tushirish Qo'llanmasi X-431 V+ ning Tijorat Transport vositasi Versiyasiga tegishli.
2. Bu yerdagi barcha rasmlar va illyustratsiyalar faqat ma'lumot uchun. Doimiy takomillashtirishlar tufayli, haqiqiy mahsulot bu yerda tasvirlangan mahsulotdan biroz farq qilishi mumkin va ushbu Tez Ishga Tushirish Qo'llanmasi ogohlantirishsiz o'zgartirilishi mumkin. Batafsil operatsiyalar uchun Foydalanuvchi Qo'llanmasiga murojaat qiling.

Bayonot: LAUNCH ushbu mahsulot tomonidan ishlatiladigan dasturiy ta'minot uchun to'liq intellektual mulk huquqlariga ega. Dasturiy ta'minotga qarshi har qanday teskari muhandislik yoki buzish harakatlari uchun LAUNCH ushbu mahsulotdan foydalanishni bloklaydi va ularning qonuniy javobgarligini ta'qib qilish huquqini o'zida saqlab qoladi.

Shaxsiy jarohatlanish, mulkka zarar yetkazish yoki mahsulotga tasodifiy zarar yetkazmaslik uchun mahsulotni ishlatishdan oldin ushbu bo'limdagi barcha ma'lumotlarni o'qing.

Avtomobil sinovini har doim xavfsiz muhitda o'tkazing.

• ŸTransport vositalarini sinovdan o'tkazishda yoki ta'mirlashda ANSI tomonidan tasdiqlangan ko'zoynak taqing.
• ŸTransport vositasi yaxshi shamollatiladigan ish joyida sinovdan o'tkazilishi kerak, chunki dvigatellar turli xil zaharli birikmalar (uglevodorod, karbon monoksit, azot oksidlari va boshqalar) ishlab chiqaradi.
• ŸO't oldirish yoqilgan yoki dvigatel ishlayotgan vaqtda X-431 V+ ni ulamang yoki uzmang.
• ŸHarakat g'ildiraklari oldiga bloklar qo'ying va sinov paytida transport vositasini hech qachon qarovsiz qoldirmang.
• ŸX-431 V+ ni quruq, toza, moy, suv yoki yog'dan holi tuting. Zarurat bo'lganda uskunaning tashqi qismini tozalash uchun toza matoga yumshoq yuvish vositasidan foydalaning.
• ŸTransport vositasini haydamang va bir vaqtning o'zida X-431 V+ ni ishlatmang. Har qanday chalg'itish baxtsiz hodisaga olib kelishi mumkin.
• ŸKiyim, soch, qo'l, asboblar, sinov uskunalari va boshqalarni barcha harakatlanuvchi yoki issiq dvigatel qismlaridan uzoqroq tuting.
• ŸDvigatelni ishga tushirishdan oldin, jarohatlanishni oldini olish uchun tishli richagni neytral holatga (mexanik uzatmalar qutisi uchun) yoki Park (avtomatik uzatmalar qutisi uchun) holatiga qo'ying.
• ŸX-431 V+ ga zarar yetkazmaslik yoki noto'g'ri ma'lumotlar yaratmaslik uchun transport vositasi batareyasi to'liq zaryadlanganligiga va transport vositasining DLC (Ma'lumotlar Aloqasi Ulagichi) ga ulanishi aniq va xavfsiz ekanligiga ishonch hosil qiling.
• ŸAvtomobil batareyalari teriga zararli bo'lgan sulfat kislotani o'z ichiga oladi. Ish paytida avtomobil batareyalari bilan to'g'ridan-to'g'ri aloqa qilishdan qochish kerak. Har doim o't oldirish manbalarini batareyadan uzoqroq tuting.

X-431 V+ Qo'l qurilmasi
(tizim uchun markaziy protsessor va monitor vazifasini bajaradi.)

VCI Moduli
(Transport vositasi ma'lumotlariga kirish uchun.)
