Launch X-431 V+ - Vodnik za hiter začetek modula VCI

Pregled

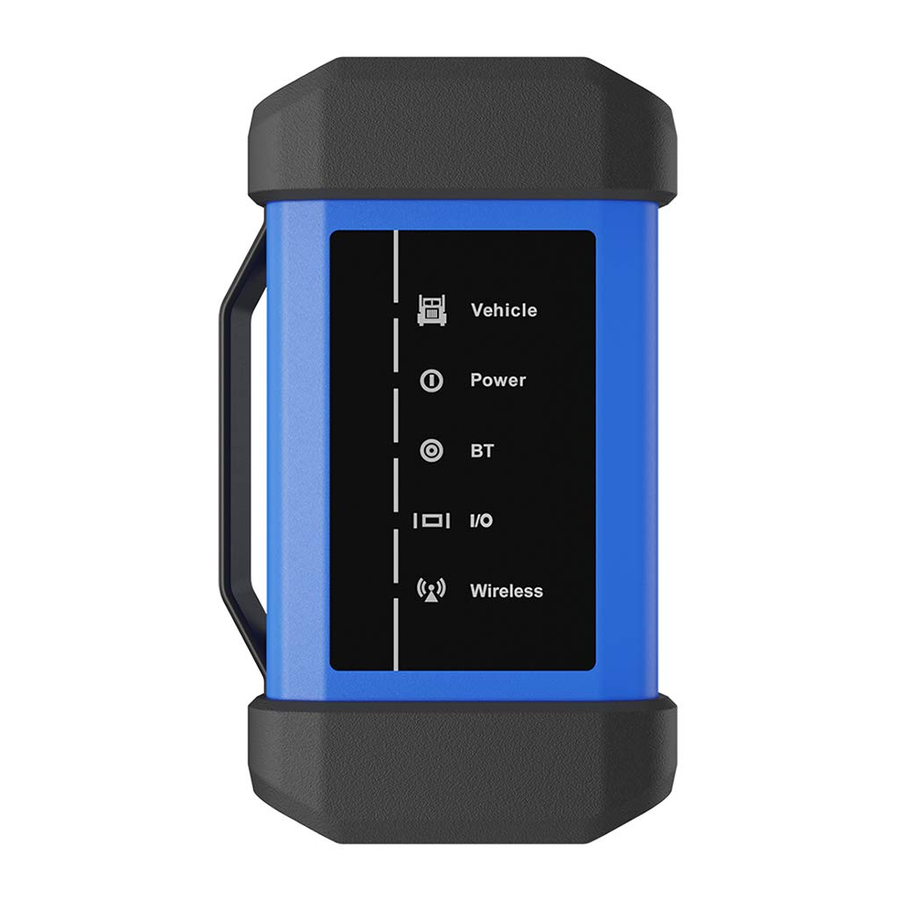

Modul VCI deluje kot naprava za komunikacijski vmesnik vozila, ki se uporablja za branje podatkov vozila in nato pošiljanje na slušalko prek komunikacije BT/WLAN ali podatkovnega kabla. LED diode vam omogočajo enostavno prepoznavanje delovnega stanja modula.

Naslednji dodatki so samo za referenco. Za podrobne elemente dodatne opreme se posvetujte z lokalno agencijo ali preverite seznam paketov, ki je priložen X-431 V+.

Slušalka X-431 V+
Osrednji procesor in monitor za analiziranje podatkov vozila in prikazovanje rezultatov testiranja.

Modul VCI
Naprava za dostop do podatkov vozila v živo.

Diagnostični kabel
Za priključitev modula VCI na DLC vozila.

Napajalnik (za modul VCI)
Za napajanje modula VCI prek priklopa na električno vtičnico.

Ovojnica z geslom
(Kosov papirja s serijsko številko izdelka in geslom za registracijo, ki je potrebno za vašo registracijo.)

Adapter kabli, ki niso 16-pinski
Izbirno. Za različne diagnostične vtičnice vozila bo morda treba uporabiti enega od adapter kablov, ki so vključeni v kompletu. Za podrobne adapter kable, ki niso 16-pinski, preverite škatlo paketa.

Napajalnik (za X-431 V+)
Za polnjenje slušalke prek priklopa na električno vtičnico.

Podatkovni kabel
Za priključitev modula VCI in diagnostičnega orodja za izvajanje diagnostike vozila.

Kabel za vžigalnik cigaret
Izbirno. Za napajanje modula VCI prek priklopa na vtičnico za vžigalnik cigaret.

Kabel akumulatorskih sponk
Izbirno. Za napajanje modula VCI prek priklopa na akumulator vozila.

Polnjenje, vklop, povezava Wi-Fi, registracija in posodobitev programske opreme

Polnjenje in vklop

1. Priključite en konec napajalnika na priključek za polnjenje slušalke, nato pa drugi konec priključite na električno vtičnico.
   Opomba: Ne prevzemamo odgovornosti za škodo ali izgubo, ki bi nastala zaradi uporabe drugih podobnih adapterjev, razen določenega.
2. Ko je polnjenje končano, boste s pritiskom na gumb [POWER] zagnali slušalko in samodejno zagnali domači zaslon.

Omrežna nastavitev

1. Na domačem zaslonu izberite "Settings" (Nastavitve) -> "Wi-Fi".
2. Izberite stikalo WLAN na ON (VKLOP), slušalka začne iskati razpoložljiva brezžična omrežja.
3. Izberite brezžično omrežje. Če je izbrano omrežje odprto, se bo slušalka samodejno povezala. Če je izbrano omrežje šifrirano, bo treba vnesti geslo omrežja.

Registracija in posodobitev

1. Zaženite aplikacijo: tapnite ikono aplikacije na domačem zaslonu in nato tapnite "Login" (Prijava) v zgornjem desnem kotu zaslona.
   1. Če ste nov uporabnik, glejte korake 2-5.
   2. Če imate račun aplikacije, tapnite "Login" (Prijava), da se prijavite neposredno v sistem.
   3. Če ste pozabili geslo, tapnite "Retrieve password" (Obnovi geslo) in nato sledite navodilom na zaslonu, da ga obnovite.
2. Ustvarite račun aplikacije: Tapnite "New Registration" (Nova registracija) na sliki A, vnesite podatke (elementi z * morajo biti izpolnjeni) in nato tapnite "Register" (Registracija). Glejte sliko B.

3. Aktivirajte modul VCI: Vnesite serijsko številko izdelka in aktivacijsko kodo (lahko jo dobite iz ovojnice z geslom) in nato tapnite "Activate" (Aktiviraj). Glejte sliko C.

4. Dokončajte registracijo: Tapnite "Yes" (Da), da vstopite na zaslon za prenos programske opreme vozila. Glejte sliko D. Če jo želite prenesti pozneje, tapnite "No" (Ne).

5. Posodobite diagnostično programsko opremo: Tapnite "Update" (Posodobi) na strani za posodobitev, da začnete prenos. Ko je prenos končan, se bodo programski paketi samodejno namestili.

Opomba: Pri posodabljanju diagnostične programske opreme ali preverjanju posodobitev je pomembno, da ima slušalka močno povezavo Wi-Fi.

1. Poiščite DLC vozila
   DLC (Data Link Connector) je običajno priključek, kjer se bralniki diagnostičnih kod povezujejo z vgrajenim računalnikom vozila.
   Za gospodarska vozila se običajno nahaja v voznikovi kabini.
2. Priključitev vozila
   1. Priključitev vozila OBD II: Če slušalka testira vozila, opremljena z diagnostično vtičnico OBD II, uporabite diagnostični kabel neposredno.
   2. Priključitev vozila, ki ni OBD II: Za vozila z diagnostično vtičnico, ki ni OBD II, je potreben adapter kabel, ki ni 16-pinski. V tem primeru je metoda, ki se uporablja za priključitev modula VCI na DLC vozila, odvisna od konfiguracije vozila, kot sledi:

Priprava

Pred diagnostiko naredite naslednje:

1. Vklopite kontakt.
2. Razpon napetosti akumulatorja vozila mora biti 11V~14V ali 18V~30V.
3. Dušilna loputa mora biti v zaprtem položaju.

Za nove uporabnike sledite spodnjemu zaporedju, da se seznanite in začnete uporabljati slušalko.

Opombe:

1. Ta vodnik za hiter začetek velja za komercialno različico vozila X-431 V+.
2. Vse slike in ilustracije v tem dokumentu so samo za referenco. Zaradi nenehnih izboljšav se lahko dejanski izdelek nekoliko razlikuje od izdelka, opisanega v tem dokumentu, in ta vodnik za hiter začetek se lahko spremeni brez predhodnega obvestila. Za podrobnejše operacije glejte uporabniški priročnik.

Izjava: LAUNCH ima popolne pravice intelektualne lastnine za programsko opremo, ki jo uporablja ta izdelek. Za vsako povratno inženirstvo ali dejanja razbijanja programske opreme bo LAUNCH blokiral uporabo tega izdelka in si pridržal pravico do uveljavljanja svojih pravnih obveznosti.

Da bi se izognili telesnim poškodbam, materialni škodi ali nenamerni poškodbi izdelka, preberite vse informacije v tem razdelku, preden uporabite izdelek.

Avtomobilske teste vedno izvajajte v varnem okolju.

• ŸPri testiranju ali popravilu vozil nosite očesni ščit, ki ga je odobril ANSI.
• ŸVozilo je treba testirati v dobro prezračevanem delovnem prostoru, saj motorji proizvajajo različne strupene spojine (ogljikovodike, ogljikov monoksid, dušikove okside itd.)
• ŸNe priključujte ali odklapljajte X-431 V+, ko je kontakt vklopljen ali motor deluje.
• ŸPostavite bloke pred pogonska kolesa in nikoli ne puščajte vozila brez nadzora med testiranjem.
• ŸX-431 V+ naj bo suh, čist, brez olja, vode ali masti. Po potrebi uporabite blag detergent na čisti krpi, da očistite zunanjost opreme.
• ŸNe vozite vozila in ne upravljajte X-431 V+ hkrati. Vsaka motnja lahko povzroči nesrečo.
• ŸOblačila, lase, roke, orodje, testno opremo itd. hranite stran od vseh gibljivih ali vročih delov motorja.
• ŸPred zagonom motorja prestavite prestavno ročico v nevtralni položaj (za ročni menjalnik) ali v položaj Park (za samodejni menjalnik), da se izognete poškodbam.
• ŸDa bi se izognili poškodbam X-431 V+ ali ustvarjanju lažnih podatkov, se prepričajte, da je akumulator vozila popolnoma napolnjen in da je priključek na DLC vozila (Data Link Connector) čist in varen.
• ŸAvtomobilski akumulatorji vsebujejo žveplovo kislino, ki je škodljiva za kožo. Med delovanjem se je treba izogibati neposrednemu stiku z avtomobilskimi akumulatorji. Vire vžiga vedno hranite stran od akumulatorja.

Slušalka X-431 V+
(deluje kot osrednji procesor in monitor za sistem.)

Modul VCI
(Za dostop do podatkov vozila.)
