Launch X-431 V+ - Ghid de pornire rapidă a modulului VCI

Prezentare generală

Modulul VCI funcționează ca un dispozitiv de interfață de comunicare cu vehiculul, care este utilizat pentru a citi datele vehiculului și apoi a le trimite către unitatea portabilă prin comunicare BT/WLAN sau conexiune prin cablu de date. LED-urile vă permit să identificați cu ușurință starea de funcționare a modulului.

Următoarele accesorii sunt doar pentru referință. Pentru articolele de accesorii detaliate, vă rugăm să consultați agenția locală sau să verificați lista de pachete furnizată împreună cu X-431 V+.

Unitate portabilă X-431 V+
Procesorul central și monitorul pentru analizarea datelor vehiculului și afișarea rezultatelor testelor.

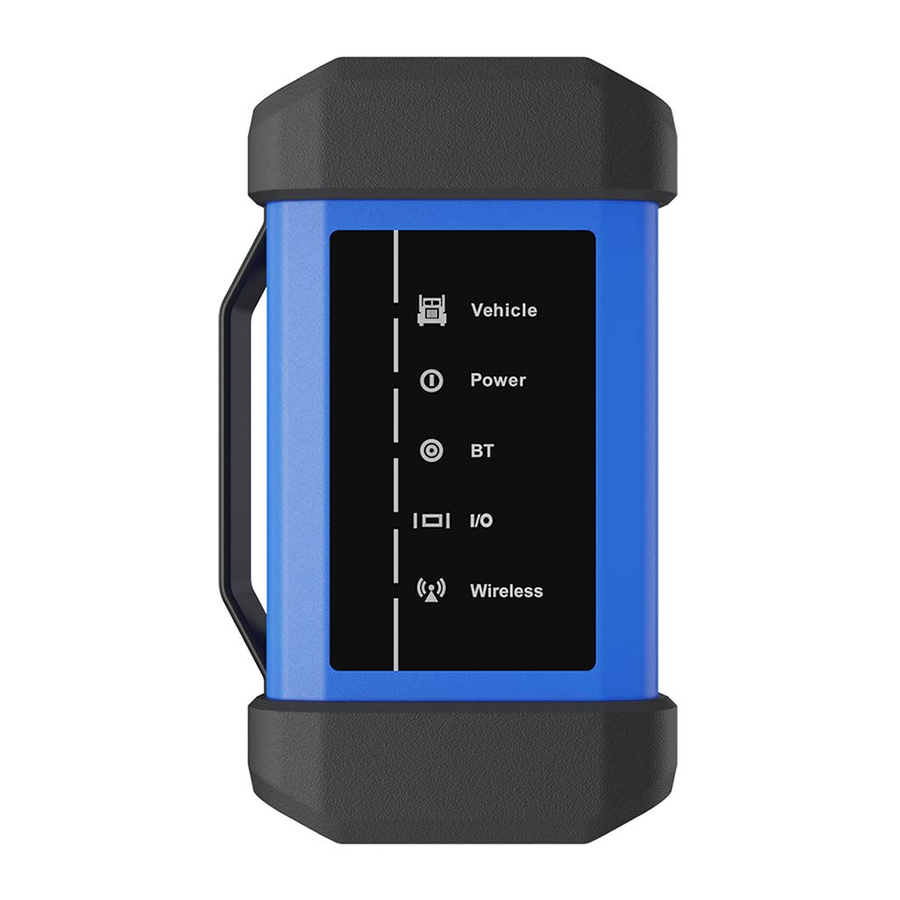

Modul VCI
Un dispozitiv pentru accesarea datelor live ale vehiculului.

Cablu de diagnosticare
Pentru a conecta modulul VCI la DLC-ul vehiculului.

Adaptor de alimentare (pentru modulul VCI)
Pentru a alimenta modulul VCI prin conectarea la priza de curent alternativ.

Plic cu parolă
(O bucată de hârtie care conține S/N-ul produsului și parola de înregistrare, care este necesară pentru înregistrare.)

Cabluri adaptor non-16 pini
Opțional. Pentru diferite prize de diagnosticare ale vehiculului, poate fi necesar să utilizați unul dintre cablurile adaptor incluse în kit. Pentru cablurile adaptor non-16 pini detaliate, vă rugăm să verificați cutia pachetului.

Adaptor de alimentare (pentru X-431 V+)
Pentru a încărca unitatea portabilă prin conectarea la priza de curent alternativ.

Cablu de date
Pentru a conecta modulul VCI și instrumentul de diagnosticare pentru a efectua diagnosticarea vehiculului.

Cablu pentru brichetă
Opțional. Pentru a alimenta modulul VCI prin conectarea la priza brichetei.

Cablu cu cleme pentru baterie
Opțional. Pentru a alimenta modulul VCI prin conectarea la bateria vehiculului.

Încărcare, pornire, conexiune Wi-Fi, înregistrare și actualizare software

Încărcare și pornire

1. Conectați un capăt al adaptorului de alimentare la portul de încărcare al unității portabile, apoi conectați celălalt capăt la priza de curent alternativ.
   Notă: Nu ne asumăm nicio responsabilitate pentru daune sau pierderi rezultate din utilizarea altor adaptoare similare altele decât cele specificate.
2. Odată ce încărcarea este completă, apăsarea butonului [POWER] (PORNIRE) va porni unitatea portabilă și va lansa automat ecranul de pornire.

Configurarea rețelei

1. Pe ecranul de pornire, selectați "Settings" (Setări) -> "Wi-Fi".
2. Selectați comutatorul WLAN pe ON (Activat), unitatea portabilă începe să caute rețele wireless disponibile.
3. Selectați o rețea wireless. Dacă rețeaua aleasă este deschisă, unitatea portabilă se va conecta automat. Dacă rețeaua selectată este criptată, va trebui introdusă o parolă de rețea.

Înregistrare și actualizare

1. Lansați aplicația: atingeți pictograma aplicației de pe ecranul de pornire, apoi atingeți "Login" (Autentificare) în colțul din dreapta sus al ecranului.
   1. Dacă sunteți un utilizator nou, consultați pașii 2-5.
   2. Dacă aveți un cont de aplicație, atingeți "Login" (Autentificare) pentru a vă conecta direct la sistem.
   3. Dacă ați uitat parola, atingeți "Retrieve password" (Recuperare parolă), apoi urmați instrucțiunile de pe ecran pentru a o recupera.
2. Creați un cont de aplicație: Atingeți "New Registration" (Înregistrare nouă) în Figura A, introduceți informațiile (elementele cu * trebuie completate) și apoi atingeți "Register" (Înregistrare). Consultați Figura B.

3. Activați modulul VCI: Introduceți S/N-ul produsului și codul de activare (pot fi obținute de pe plicul cu parolă), apoi atingeți "Activate" (Activare). Consultați Figura C.

4. Finalizați înregistrarea: Atingeți "Yes" (Da) pentru a intra în ecranul de descărcare a software-ului vehiculului. Consultați Figura D. Pentru a-l descărca mai târziu, atingeți "No" (Nu).

5. Actualizați software-ul de diagnosticare: Atingeți "Update" (Actualizare) pe pagina de actualizare pentru a începe descărcarea. Odată ce descărcarea s-a terminat, pachetele software vor fi instalate automat.

Notă: Când actualizați software-ul de diagnosticare sau verificați dacă există actualizări, este important să vă asigurați că unitatea portabilă are o conexiune Wi-Fi puternică.

1. Localizați DLC-ul vehiculului
   DLC-ul (Data Link Connector) este de obicei un conector unde cititoarele de coduri de diagnosticare interfațează cu computerul de bord al vehiculului.
   Pentru vehiculele comerciale, acesta este în general situat în cabina șoferului.
2. Conectarea vehiculului
   1. Conectarea vehiculului OBD II: Dacă unitatea portabilă testează vehicule echipate cu priză de diagnosticare OBD II, vă rugăm să utilizați direct cablul de diagnosticare.
   2. Conectarea vehiculului non-OBD II: Pentru vehiculele cu priză de diagnosticare non-OBD II, este necesar un cablu adaptor non-16 pini. În acest caz, metoda utilizată pentru a conecta modulul VCI la DLC-ul unui vehicul depinde de configurația vehiculului, după cum urmează:

Pregătire

Înainte de diagnosticare, vă rugăm să faceți următoarele:

1. Porniți contactul.
2. Intervalul de tensiune a bateriei vehiculului ar trebui să fie de 11V~14V sau 18V~30V.
3. Accelerația ar trebui să fie în poziție închisă.

Pentru utilizatorii noi, vă rugăm să urmați secvența de mai jos pentru a vă familiariza și a începe să utilizați unitatea portabilă.

Note:

1. Acest Ghid de pornire rapidă se aplică versiunii pentru vehicule comerciale a X-431 V+.
2. Toate imaginile și ilustrațiile din acest document au doar scop de referință. Datorită îmbunătățirilor continue, produsul real poate diferi ușor de produsul descris aici, iar acest Ghid de pornire rapidă poate fi modificat fără notificare prealabilă. Pentru operațiuni mai detaliate, vă rugăm să consultați Manualul de utilizare.

Declarație: LAUNCH deține drepturile complete de proprietate intelectuală pentru software-ul utilizat de acest produs. Pentru orice acțiuni de inginerie inversă sau de cracking împotriva software-ului, LAUNCH va bloca utilizarea acestui produs și își rezervă dreptul de a-și urmări răspunderile legale.

Pentru a evita vătămările corporale, daunele materiale sau deteriorarea accidentală a produsului, citiți toate informațiile din această secțiune înainte de a utiliza produsul.

Efectuați întotdeauna testarea auto într-un mediu sigur.

• ŸPurtați un scut de protecție pentru ochi aprobat de ANSI atunci când testați sau reparați vehicule.
• ŸVehiculul trebuie testat într-o zonă de lucru bine ventilată, deoarece motoarele produc diverși compuși otrăvitori (hidrocarburi, monoxid de carbon, oxizi de azot etc.)
• ŸNu conectați sau deconectați X-431 V+ în timp ce contactul este pornit sau motorul funcționează.
• ŸPuneți blocuri în fața roților motrice și nu lăsați niciodată vehiculul nesupravegheat în timpul testării.
• ŸPăstrați X-431 V+ uscat, curat, fără ulei, apă sau grăsime. Utilizați un detergent ușor pe o cârpă curată pentru a curăța exteriorul echipamentului, după cum este necesar.
• ŸNu conduceți vehiculul și nu operați X-431 V+ în același timp. Orice distragere a atenției poate provoca un accident.
• ŸȚineți îmbrăcămintea, părul, mâinile, sculele, echipamentele de testare etc. departe de toate piesele mobile sau fierbinți ale motorului.
• ŸÎnainte de a porni motorul, puneți maneta de viteze în poziția Neutral (pentru transmisia manuală) sau în poziția Park (pentru transmisia automată) pentru a evita rănirea.
• ŸPentru a evita deteriorarea X-431 V+ sau generarea de date false, vă rugăm să vă asigurați că bateria vehiculului este complet încărcată și că conexiunea la DLC-ul vehiculului (Data Link Connector) este clară și sigură.
• ŸBateriile auto conțin acid sulfuric care este dăunător pielii. În timpul funcționării, trebuie evitat contactul direct cu bateriile auto. Țineți sursele de aprindere departe de baterie în orice moment.

Unitate portabilă X-431 V+
(acționează ca procesor central și monitor pentru sistem.)

Modul VCI
(Pentru accesarea datelor vehiculului.)
