Launch X-431 V+ - Οδηγός Γρήγορης Εκκίνησης της Μονάδας VCI

Επισκόπηση

Η μονάδα VCI λειτουργεί ως συσκευή διασύνδεσης επικοινωνίας οχήματος, η οποία χρησιμοποιείται για την ανάγνωση των δεδομένων του οχήματος και στη συνέχεια την αποστολή τους στο ακουστικό μέσω επικοινωνίας BT/WLAN ή σύνδεσης καλωδίου δεδομένων. Οι λυχνίες LED σάς επιτρέπουν να αναγνωρίζετε εύκολα την κατάσταση λειτουργίας της μονάδας.

Τα ακόλουθα αξεσουάρ είναι μόνο για αναφορά. Για λεπτομερείς πληροφορίες σχετικά με τα αξεσουάρ, συμβουλευτείτε την τοπική αντιπροσωπεία ή ελέγξτε τη λίστα πακέτων που παρέχεται μαζί με το X-431 V+.

X-431 V+ Handset (Ακουστικό X-431 V+)
Ο κεντρικός επεξεργαστής και η οθόνη για την ανάλυση των δεδομένων του οχήματος και την εμφάνιση των αποτελεσμάτων των δοκιμών.

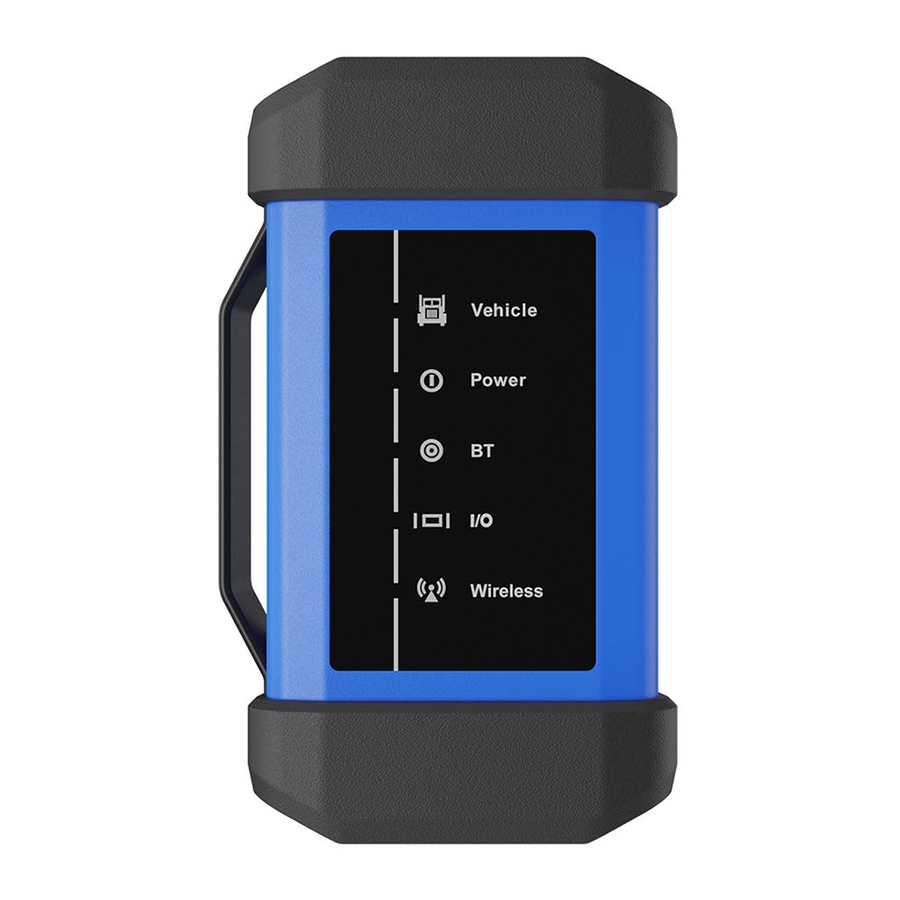

VCI Module (Μονάδα VCI)
Μια συσκευή για την πρόσβαση σε δεδομένα οχήματος σε πραγματικό χρόνο.

Diagnostic Cable (Διαγνωστικό Καλώδιο)
Για τη σύνδεση της μονάδας VCI στο DLC του οχήματος.

Power Adaptor(for VCI module) (Μετασχηματιστής Ρεύματος (για μονάδα VCI))
Για την παροχή ρεύματος στη μονάδα VCI μέσω σύνδεσης σε πρίζα AC.

Password Envelope (Φάκελος Κωδικού Πρόσβασης)
(Ένα κομμάτι χαρτί που φέρει τον σειριακό αριθμό προϊόντος και τον κωδικό πρόσβασης εγγραφής, ο οποίος απαιτείται για την εγγραφή σας.)

Non-16pin Adaptor Cables (Καλώδια Προσαρμογέα Non-16pin)
Προαιρετικά. Για διαφορετική διαγνωστική υποδοχή οχήματος, ενδέχεται να είναι απαραίτητη η χρήση ενός από τα καλώδια προσαρμογέα που περιλαμβάνονται στο κιτ. Για λεπτομερή καλώδια προσαρμογέα non-16pin, ελέγξτε το κουτί της συσκευασίας.

Power Adaptor(for X-431 V+) (Μετασχηματιστής Ρεύματος (για X-431 V+))
Για τη φόρτιση του ακουστικού μέσω σύνδεσης σε πρίζα AC.

Data Cable (Καλώδιο Δεδομένων)
Για τη σύνδεση της μονάδας VCI και του διαγνωστικού εργαλείου για την εκτέλεση διάγνωσης οχήματος.

Cigarette Lighter Cable (Καλώδιο Αναπτήρα)
Προαιρετικό. Για την παροχή ρεύματος στη μονάδα VCI μέσω σύνδεσης σε υποδοχή αναπτήρα.

Battery Clamps Cable (Καλώδιο Σφιγκτήρων Μπαταρίας)
Προαιρετικό. Για την παροχή ρεύματος στη μονάδα VCI μέσω σύνδεσης στην μπαταρία του οχήματος.

Φόρτιση, Ενεργοποίηση, Σύνδεση Wi-Fi, Εγγραφή & Ενημέρωση Λογισμικού

Φόρτιση & Ενεργοποίηση

1. Συνδέστε το ένα άκρο του μετασχηματιστή ρεύματος στη θύρα φόρτισης του ακουστικού και, στη συνέχεια, συνδέστε το άλλο άκρο στην πρίζα AC.
   Σημείωση: Δεν αναλαμβάνουμε καμία ευθύνη για ζημιές ή απώλειες που προκύπτουν από τη χρήση άλλων παρόμοιων μετασχηματιστών εκτός από τον καθορισμένο.
2. Μόλις ολοκληρωθεί η φόρτιση, το πάτημα του κουμπιού [POWER] θα ξεκινήσει το ακουστικό και θα εκκινήσει αυτόματα την αρχική οθόνη.

Ρύθμιση Δικτύου

1. Στην αρχική οθόνη, επιλέξτε "Settings" (Ρυθμίσεις) -> "Wi-Fi".
2. Επιλέξτε το διακόπτη WLAN σε ON (Ενεργοποίηση), το ακουστικό ξεκινά την αναζήτηση διαθέσιμων ασύρματων δικτύων.
3. Επιλέξτε ένα ασύρματο δίκτυο. Εάν το επιλεγμένο δίκτυο είναι ανοιχτό, το ακουστικό θα συνδεθεί αυτόματα. Εάν το επιλεγμένο δίκτυο είναι κρυπτογραφημένο, θα χρειαστεί να εισαχθεί ένας κωδικός πρόσβασης δικτύου.

Εγγραφή & Ενημέρωση

1. Εκκίνηση Εφαρμογής: πατήστε στο εικονίδιο της εφαρμογής στην αρχική οθόνη και, στη συνέχεια, πατήστε "Login" (Σύνδεση) στην επάνω δεξιά γωνία της οθόνης.
   1. Εάν είστε νέος χρήστης, ανατρέξτε στα βήματα 2-5.
   2. Εάν έχετε λογαριασμό εφαρμογής, πατήστε "Login" (Σύνδεση) για να συνδεθείτε απευθείας στο σύστημα.
   3. Εάν ξεχάσατε τον κωδικό πρόσβασης, πατήστε "Retrieve password" (Ανάκτηση κωδικού πρόσβασης) και, στη συνέχεια, ακολουθήστε τις οδηγίες στην οθόνη για να τον ανακτήσετε.
2. Δημιουργήστε έναν Λογαριασμό Εφαρμογής: Πατήστε "New Registration" (Νέα Εγγραφή) στο Σχήμα A, εισαγάγετε τις πληροφορίες (τα στοιχεία με * πρέπει να συμπληρωθούν) και, στη συνέχεια, πατήστε "Register" (Εγγραφή). Ανατρέξτε στο Σχήμα B.

3. Ενεργοποιήστε τη Μονάδα VCI: Εισαγάγετε τον Σειριακό Αριθμό Προϊόντος και τον Κωδικό Ενεργοποίησης (μπορείτε να τον λάβετε από τον φάκελο κωδικού πρόσβασης) και, στη συνέχεια, πατήστε "Activate" (Ενεργοποίηση). Ανατρέξτε στο Σχήμα C.

4. Ολοκληρώστε την Εγγραφή: Πατήστε "Yes" (Ναι) για να εισέλθετε στην οθόνη λήψης λογισμικού οχήματος. Ανατρέξτε στο Σχήμα D. Για να το κατεβάσετε αργότερα, πατήστε "No" (Όχι).

5. Ενημερώστε το Διαγνωστικό Λογισμικό: Πατήστε "Update" (Ενημέρωση) στη σελίδα ενημέρωσης για να ξεκινήσετε τη λήψη. Μόλις ολοκληρωθεί η λήψη, τα πακέτα λογισμικού θα εγκατασταθούν αυτόματα.

Σημείωση: Κατά την ενημέρωση του διαγνωστικού λογισμικού ή τον έλεγχο για ενημερώσεις, είναι σημαντικό να βεβαιωθείτε ότι το ακουστικό έχει ισχυρή σύνδεση Wi-Fi.

1. Εντοπίστε το DLC του οχήματος
   Το DLC (Data Link Connector) είναι συνήθως ένας σύνδεσμος όπου οι αναγνώστες διαγνωστικού κώδικα συνδέονται με τον ενσωματωμένο υπολογιστή του οχήματος.
   Για επαγγελματικά οχήματα, βρίσκεται γενικά στην καμπίνα του οδηγού.
2. Σύνδεση οχήματος
   1. Σύνδεση Οχήματος OBD II: Εάν το ακουστικό δοκιμάζει οχήματα εξοπλισμένα με διαγνωστική υποδοχή OBD II, χρησιμοποιήστε απευθείας το διαγνωστικό καλώδιο.
   2. Σύνδεση Οχήματος Non-OBD II: Για οχήματα με διαγνωστική υποδοχή non-OBD II, απαιτείται καλώδιο προσαρμογέα non-16pin. Σε αυτήν την περίπτωση, η μέθοδος που χρησιμοποιείται για τη σύνδεση της μονάδας VCI στο DLC ενός οχήματος εξαρτάται από τη διαμόρφωση του οχήματος ως εξής:

Προετοιμασία

Πριν από τη διάγνωση, κάντε τα εξής:

1. Ενεργοποιήστε τον διακόπτη ανάφλεξης.
2. Η τάση της μπαταρίας του οχήματος πρέπει να είναι 11V~14V ή 18V~30V.
3. Το γκάζι πρέπει να είναι σε κλειστή θέση.

Για νέους χρήστες, ακολουθήστε την παρακάτω σειρά για να εξοικειωθείτε και να ξεκινήσετε να χρησιμοποιείτε το ακουστικό.

Σημειώσεις:

1. Αυτός ο Οδηγός Γρήγορης Εκκίνησης ισχύει για την Εμπορική Έκδοση Οχημάτων του X-431 V+.
2. Όλες οι εικόνες και οι απεικονίσεις που περιέχονται στο παρόν είναι μόνο για σκοπούς αναφοράς. Λόγω συνεχών βελτιώσεων, το πραγματικό προϊόν ενδέχεται να διαφέρει ελαφρώς από το προϊόν που περιγράφεται στο παρόν και αυτός ο Οδηγός Γρήγορης Εκκίνησης υπόκειται σε αλλαγές χωρίς προειδοποίηση. Για πιο λεπτομερείς λειτουργίες, ανατρέξτε στο Εγχειρίδιο Χρήστη.

Δήλωση: Η LAUNCH κατέχει τα πλήρη δικαιώματα πνευματικής ιδιοκτησίας για το λογισμικό που χρησιμοποιείται από αυτό το προϊόν. Για οποιαδήποτε αντίστροφη μηχανική ή ενέργειες παραβίασης κατά του λογισμικού, η LAUNCH θα αποκλείσει τη χρήση αυτού του προϊόντος και επιφυλάσσεται του δικαιώματος να επιδιώξει τις νομικές της ευθύνες.

Για να αποφύγετε τραυματισμό, υλικές ζημιές ή τυχαία ζημιά στο προϊόν, διαβάστε όλες τις πληροφορίες σε αυτήν την ενότητα πριν χρησιμοποιήσετε το προϊόν.

Να εκτελείτε πάντα αυτοκινητιστικές δοκιμές σε ένα ασφαλές περιβάλλον.

• ŸΝα φοράτε μια εγκεκριμένη από το ANSI ασπίδα ματιών κατά τη δοκιμή ή την επισκευή οχημάτων.
• ŸΤο όχημα πρέπει να δοκιμάζεται σε καλά αεριζόμενο χώρο εργασίας, καθώς οι κινητήρες παράγουν διάφορες δηλητηριώδεις ενώσεις (υδρογονάνθρακες, μονοξείδιο του άνθρακα, οξείδια του αζώτου κ.λπ.)
• ŸΜην συνδέετε ή αποσυνδέετε το X-431 V+ ενώ ο διακόπτης ανάφλεξης είναι ενεργοποιημένος ή ο κινητήρας λειτουργεί.
• ŸΤοποθετήστε τάκους μπροστά από τους κινητήριους τροχούς και μην αφήνετε ποτέ το όχημα χωρίς επίβλεψη κατά τη διάρκεια της δοκιμής.
• ŸΔιατηρείτε το X-431 V+ στεγνό, καθαρό, χωρίς λάδι, νερό ή γράσο. Χρησιμοποιήστε ένα ήπιο απορρυπαντικό σε ένα καθαρό πανί για να καθαρίσετε το εξωτερικό του εξοπλισμού, όπως είναι απαραίτητο.
• ŸΜην οδηγείτε το όχημα και μην χειρίζεστε το X-431 V+ ταυτόχρονα. Οποιαδήποτε απόσπαση της προσοχής μπορεί να προκαλέσει ατύχημα.
• ŸΚρατήστε τα ρούχα, τα μαλλιά, τα χέρια, τα εργαλεία, τον εξοπλισμό δοκιμών κ.λπ. μακριά από όλα τα κινούμενα ή θερμά μέρη του κινητήρα.
• ŸΠριν ξεκινήσετε τον κινητήρα, τοποθετήστε τον μοχλό ταχυτήτων στη θέση Neutral (Νεκρά) (για μηχανικό κιβώτιο ταχυτήτων) ή στη θέση Park (Στάθμευση) (για αυτόματο κιβώτιο ταχυτήτων) για να αποφύγετε τραυματισμό.
• ŸΓια να αποφύγετε την πρόκληση ζημιάς στο X-431 V+ ή τη δημιουργία ψευδών δεδομένων, βεβαιωθείτε ότι η μπαταρία του οχήματος είναι πλήρως φορτισμένη και ότι η σύνδεση με το DLC (Data Link Connector) του οχήματος είναι καθαρή και ασφαλής.
• ŸΟι μπαταρίες αυτοκινήτων περιέχουν θειικό οξύ που είναι επιβλαβές για το δέρμα. Κατά τη λειτουργία, θα πρέπει να αποφεύγεται η άμεση επαφή με τις μπαταρίες αυτοκινήτων. Κρατήστε τις πηγές ανάφλεξης μακριά από την μπαταρία ανά πάσα στιγμή.

X-431 V+ Handset (Ακουστικό X-431 V+)
(λειτουργεί ως ο κεντρικός επεξεργαστής και η οθόνη για το σύστημα.)

VCI Module (Μονάδα VCI)
(Για πρόσβαση σε δεδομένα οχήματος.)
