Launch X-431 V+ - VCI modul Gyors üzembe helyezési útmutató

Áttekintés

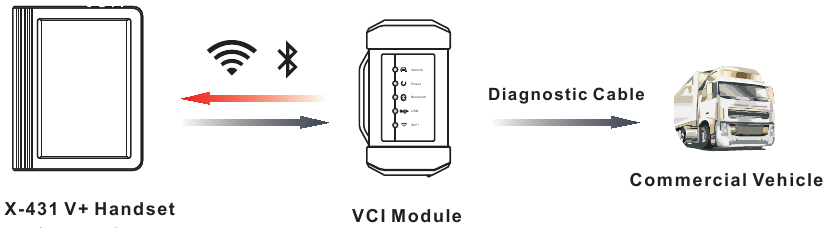

A VCI modul járműkommunikációs interfészként működik, amely a járműadatok olvasására szolgál, majd BT/WLAN kommunikáción vagy adatkábelen keresztül elküldi azokat a kézibeszélőre. A LED-ek segítségével könnyen azonosíthatja a modul működési állapotát.

A következő tartozékok csak tájékoztató jellegűek. A részletes tartozékokért forduljon a helyi képviselethez, vagy ellenőrizze az X-431 V+-hoz mellékelt csomaglistát.

X-431 V+ kézibeszélő
A központi processzor és monitor a járműadatok elemzéséhez és a teszteredmények megjelenítéséhez.

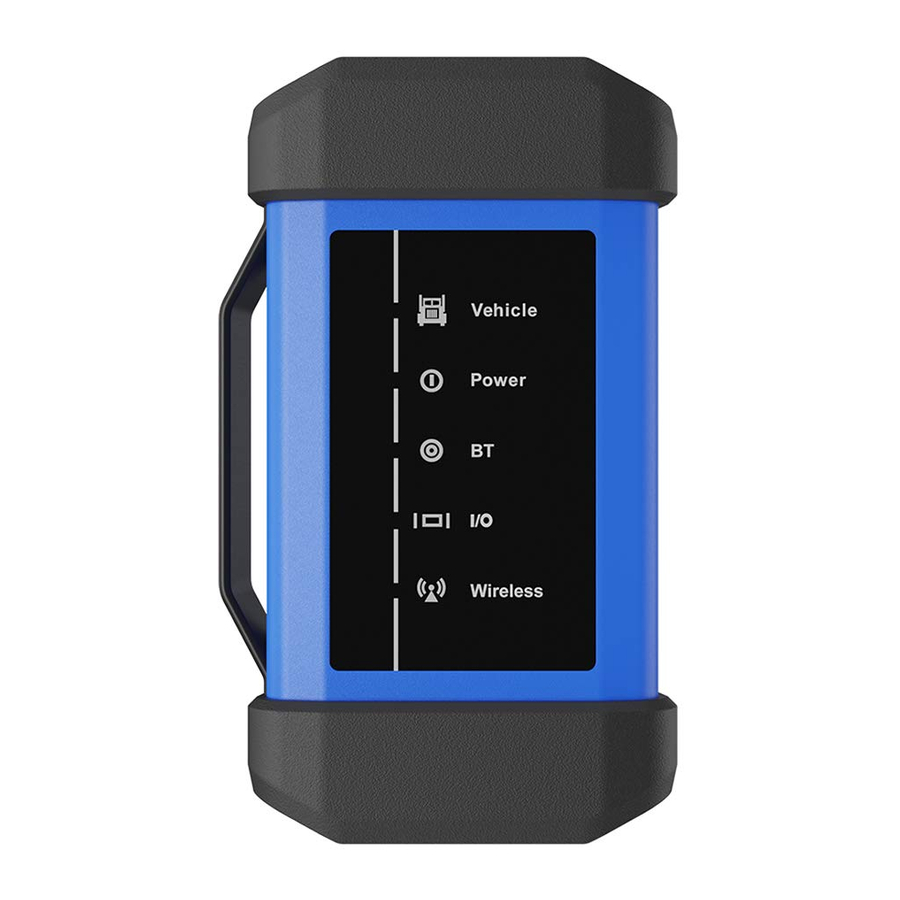

VCI modul
Eszköz a jármű élő adatainak eléréséhez.

Diagnosztikai kábel
A VCI modul jármű DLC-hez való csatlakoztatásához.

Hálózati adapter (VCI modulhoz)
A VCI modul tápellátásához a hálózati aljzathoz való csatlakoztatáson keresztül.

Jelszó boríték
(Egy papírlap a termék S/N-jével és a regisztrációs jelszóval, amely a regisztrációhoz szükséges.)

Nem 16 tűs adapterkábelek
Opcionális. Különböző jármű diagnosztikai aljzatokhoz szükség lehet a készletben található adapterkábelek egyikének használatára. A részletes nem 16 tűs adapterkábelekért kérjük, ellenőrizze a csomag dobozát.

Hálózati adapter (X-431 V+-hoz)
A kézibeszélő töltéséhez a hálózati aljzathoz való csatlakoztatáson keresztül.

Adatkábel
A VCI modul és a diagnosztikai eszköz csatlakoztatásához a jármű diagnosztizálásához.

Szivargyújtó kábel
Opcionális. A VCI modul tápellátásához a szivargyújtó aljzathoz való csatlakoztatáson keresztül.

Akkumulátor csipeszek kábel
Opcionális. A VCI modul tápellátásához a jármű akkumulátorához való csatlakoztatáson keresztül.

Töltés, bekapcsolás, Wi-Fi kapcsolat, regisztráció és szoftverfrissítés

Töltés és bekapcsolás

1. Csatlakoztassa a hálózati adapter egyik végét a kézibeszélő töltőportjához, majd a másik végét a hálózati aljzathoz.
   Megjegyzés: Nem vállalunk felelősséget a más, hasonló adapterek használatából eredő károkért vagy veszteségekért, a megadottól eltérőekért.
2. A töltés befejezése után a [POWER] (BE/KI) gomb megnyomásával elindítja a kézibeszélőt, és automatikusan elindítja a kezdőképernyőt.

Hálózati beállítás

1. A kezdőképernyőn válassza a "Settings" (Beállítások) -> "Wi-Fi" lehetőséget.
2. Kapcsolja a WLAN kapcsolót ON (BE) állásba, a kézibeszélő elkezdi keresni az elérhető vezeték nélküli hálózatokat.
3. Válasszon ki egy vezeték nélküli hálózatot. Ha a kiválasztott hálózat nyitott, a kézibeszélő automatikusan csatlakozik. Ha a kiválasztott hálózat titkosított, meg kell adni egy hálózati jelszót.

Regisztráció és frissítés

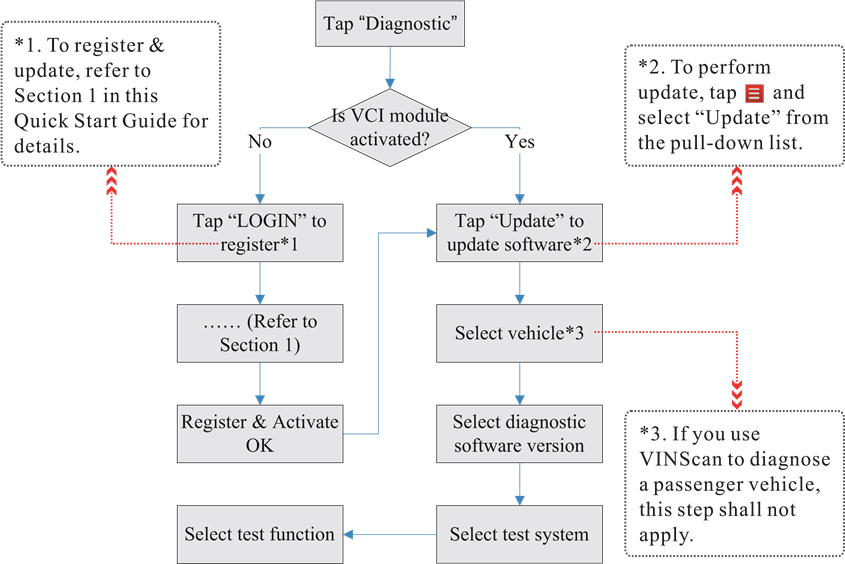

1. Alkalmazás indítása: érintse meg az alkalmazás ikont a kezdőképernyőn, majd érintse meg a "Login" (Bejelentkezés) lehetőséget a képernyő jobb felső sarkában.
   1. Ha Ön új felhasználó, olvassa el a 2-5. lépést.
   2. Ha rendelkezik alkalmazásfiókkal, érintse meg a "Login" (Bejelentkezés) lehetőséget a rendszerbe való közvetlen bejelentkezéshez.
   3. Ha elfelejtette a jelszót, érintse meg a "Retrieve password" (Jelszó lekérése) lehetőséget, majd kövesse a képernyőn megjelenő utasításokat a lekéréshez.

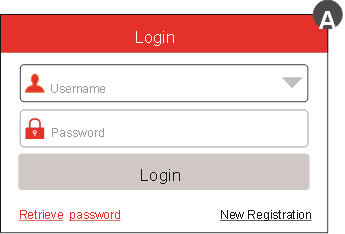

2. Alkalmazásfiók létrehozása: Érintse meg a "New Registration" (Új regisztráció) lehetőséget az A ábrán, adja meg az információkat (a *-gal jelölt elemeket ki kell tölteni), majd érintse meg a "Register" (Regisztráció) lehetőséget. Lásd a B ábrát.

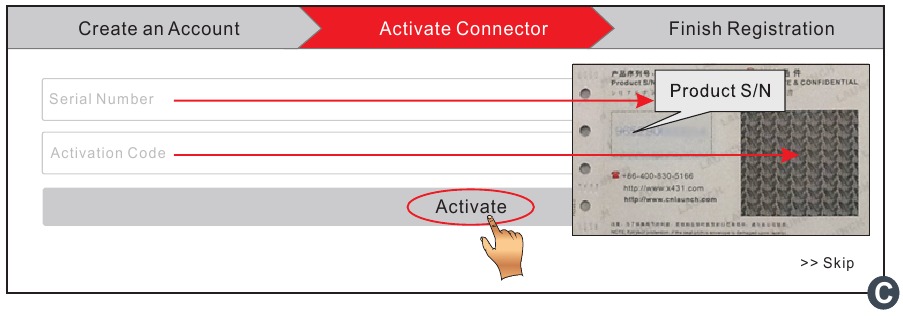

3. VCI modul aktiválása: Adja meg a termék S/N-jét és az aktivációs kódot (a jelszó borítékból szerezhető be), majd érintse meg az "Activate" (Aktiválás) lehetőséget. Lásd a C ábrát.

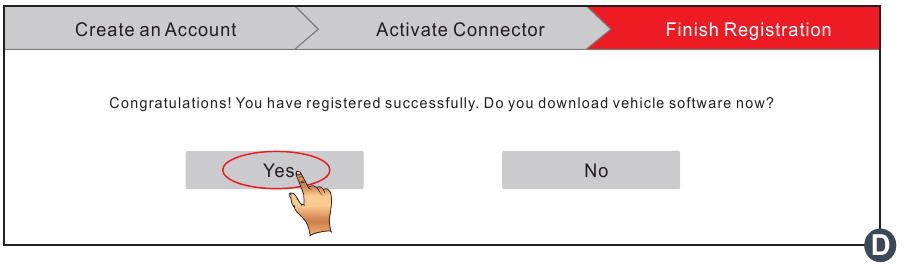

4. Regisztráció befejezése: Érintse meg a "Yes" (Igen) lehetőséget a járműszoftver letöltési képernyőjének megnyitásához. Lásd a D ábrát. A későbbi letöltéshez érintse meg a "No" (Nem) lehetőséget.

5. Diagnosztikai szoftver frissítése: A letöltés megkezdéséhez érintse meg az "Update" (Frissítés) lehetőséget a frissítési oldalon. A letöltés befejezése után a szoftvercsomagok automatikusan települnek.

Megjegyzés: A diagnosztikai szoftver frissítésekor vagy a frissítések ellenőrzésekor fontos, hogy a kézibeszélő erős Wi-Fi kapcsolattal rendelkezzen.

1. Keresse meg a jármű DLC-jét
   A DLC (Data Link Connector) általában egy csatlakozó, ahol a diagnosztikai kódolvasók a jármű fedélzeti számítógépéhez csatlakoznak.
   Kereskedelmi járművek esetében általában a vezetőfülkében található.
2. Jármű csatlakoztatása
   1. OBD II jármű csatlakoztatása: Ha a kézibeszélő OBD II diagnosztikai aljzattal felszerelt járműveket tesztel, kérjük, használja közvetlenül a diagnosztikai kábelt.

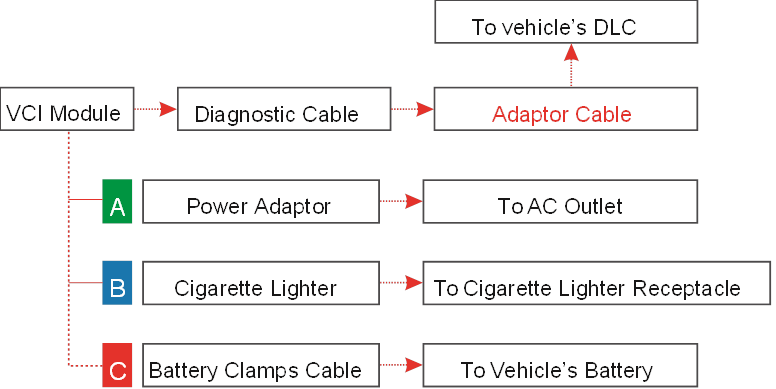

   2. Nem OBD II jármű csatlakoztatása: A nem OBD II diagnosztikai aljzattal rendelkező járművekhez nem 16 tűs adapterkábel szükséges. Ebben az esetben a VCI modul jármű DLC-hez való csatlakoztatásának módja a jármű konfigurációjától függ az alábbiak szerint:

Előkészület

A diagnosztizálás előtt tegye a következőket:

1. Kapcsolja be a gyújtást.
2. A jármű akkumulátorának feszültségtartománya 11V~14V vagy 18V~30V legyen.
3. A fojtószelepnek zárt helyzetben kell lennie.

Új felhasználók számára kérjük, kövesse az alábbi sorrendet, hogy megismerje és elkezdje használni a kézibeszélőt.

Megjegyzések:

1. Ez a Gyors üzembe helyezési útmutató az X-431 V+ kereskedelmi jármű verziójára vonatkozik.
2. Az itt található összes kép és illusztráció csak tájékoztató jellegű. A folyamatos fejlesztések miatt a tényleges termék kissé eltérhet az itt leírt terméktől, és ez a Gyors üzembe helyezési útmutató előzetes értesítés nélkül változhat. A részletesebb műveletekért kérjük, olvassa el a Felhasználói kézikönyvet.

Nyilatkozat: A LAUNCH rendelkezik a termék által használt szoftver teljes szellemi tulajdonjogával. A szoftverrel szembeni bármilyen visszafejtési vagy feltörési tevékenység esetén a LAUNCH letiltja a termék használatát, és fenntartja a jogot, hogy jogi felelősségre vonja az elkövetőket.

A személyi sérülések, anyagi károk vagy a termék véletlen károsodásának elkerülése érdekében olvassa el az ebben a szakaszban található összes információt a termék használata előtt.

Az autóipari teszteket mindig biztonságos környezetben végezze.

• ŸViseljen ANSI által jóváhagyott szemvédőt a járművek tesztelése vagy javítása során.
• ŸA járművet jól szellőző munkaterületen kell tesztelni, mivel a motorok különféle mérgező vegyületeket (szénhidrogén, szén-monoxid, nitrogén-oxidok stb.) termelnek.
• ŸNe csatlakoztassa vagy válassza le az X-431 V+-t, amíg a gyújtás be van kapcsolva vagy a motor jár.
• ŸTegyen ékeket a hajtókerekek elé, és soha ne hagyja felügyelet nélkül a járművet a tesztelés során.
• ŸTartsa az X-431 V+-t szárazon, tisztán, olajtól, víztől vagy zsírtól mentesen. Szükség esetén enyhe tisztítószert használjon egy tiszta ruhán a berendezés külső részének tisztításához.
• ŸNe vezesse a járművet, és ne kezelje az X-431 V+-t egyszerre. Bármilyen figyelemelterelés balesetet okozhat.
• ŸTartsa távol a ruházatot, a hajat, a kezeket, a szerszámokat, a tesztberendezéseket stb. minden mozgó vagy forró motoralkatrészektől.
• ŸA motor beindítása előtt helyezze a sebességváltó kart üres állásba (kézi sebességváltó esetén) vagy parkoló állásba (automata sebességváltó esetén) a sérülések elkerülése érdekében.
• ŸAz X-431 V+ károsodásának vagy hamis adatok generálásának elkerülése érdekében győződjön meg arról, hogy a jármű akkumulátora teljesen fel van töltve, és a jármű DLC-jéhez (Data Link Connector) való csatlakozás tiszta és biztonságos.
• ŸAz autóipari akkumulátorok kénsavat tartalmaznak, amely káros a bőrre. Üzem közben kerülni kell a közvetlen érintkezést az autóipari akkumulátorokkal. Tartsa távol a gyújtóforrásokat az akkumulátortól mindenkor.

X-431 V+ kézibeszélő
(a rendszer központi processzoraként és monitoraként működik.)

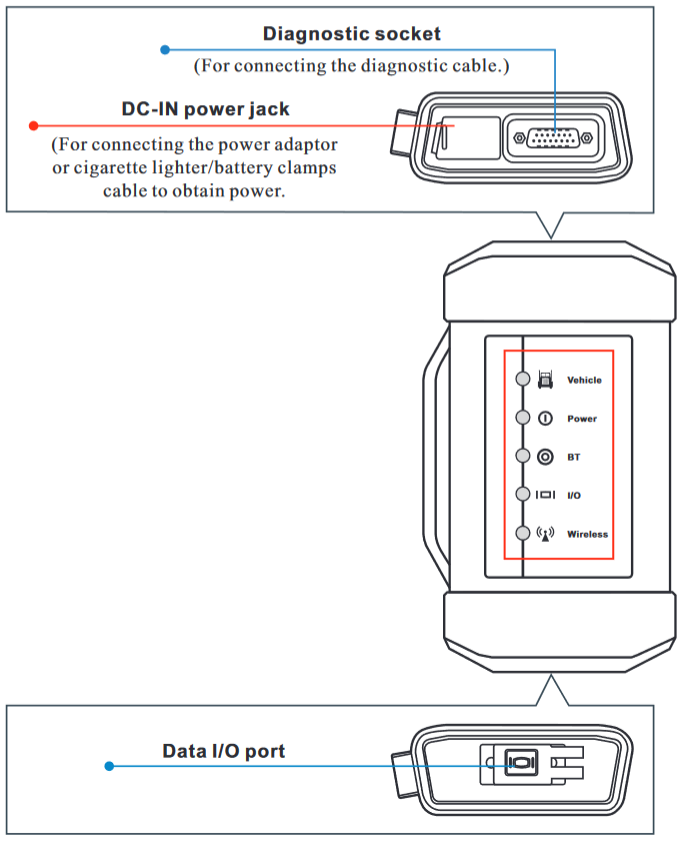

VCI modul
(A járműadatok eléréséhez.)
