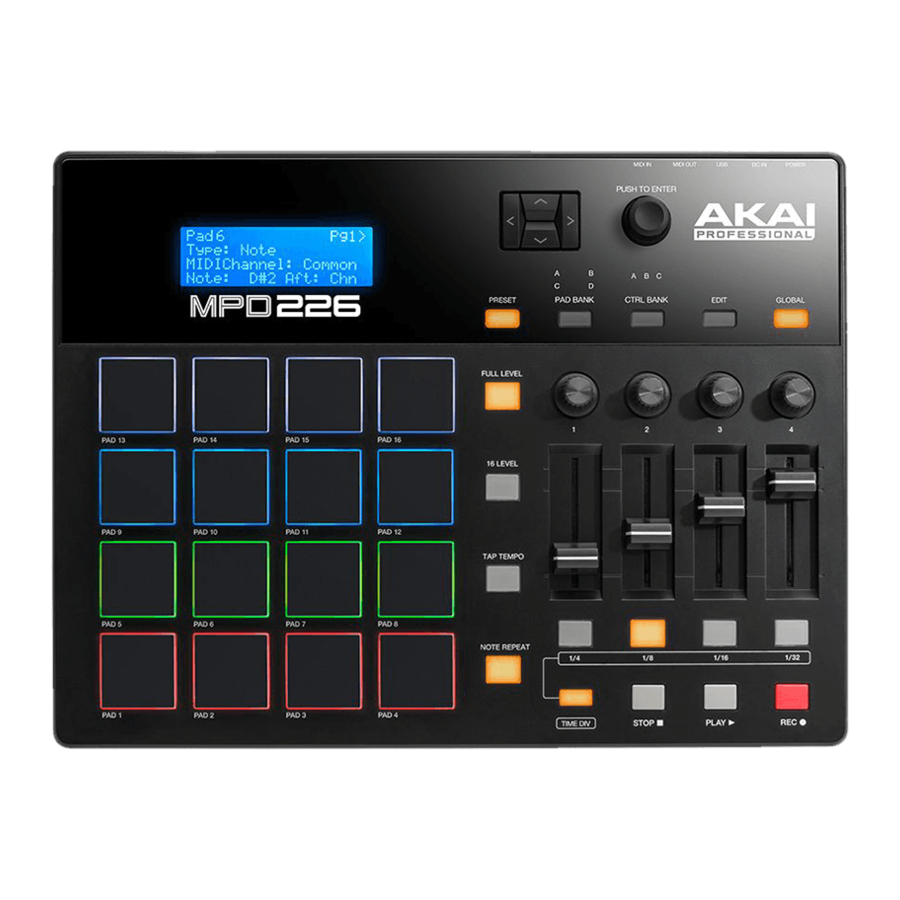

Akai MPD226-manual

Indhold

Introduktion

Kassens indhold

  • MPD226
  • USB-kabel
  • (2) 1/8"-til-MIDI-adaptere
  • Software-downloadkort
  • Brugervejledning
  • Manual for sikkerhed og garanti


Besøg akaipro.com og find websiden for MPD226 for at downloade MPD226 Editor-softwaren og forudindstillet dokumentation.

Support

For at få de seneste oplysninger om dette produkt (systemkrav, kompatibilitetsoplysninger osv.) og produktregistrering skal du besøge: akaipro.com.

For yderligere produktsupport, besøg: akaipro.com/support.

Hurtig start

  1. Brug det medfølgende USB-kabel til at forbinde MPD226's USB port (USB-port) til en ledig USB-port på din computer (tændt).
  2. Åbn din digital audio workstation (DAW) på din computer.
  3. Vælg MPD226 som controller i Preferences (Præferencer), Device Setup (Enhedsopsætning) eller Options (Indstillinger) i din DAW.

information Tip: Du kan bruge MPD226 med en MIDI-styrbar iOS-app. Sådan gør du:

  1. Tryk og hold Up Cursor (Op-markøren) nede.
  2. Tilslut din iOS-enhed (tændt) til MPD226's USB port (USB-port) ved hjælp af et Apple iPad Camera Connection Kit (sælges separat).
  3. Når MPD226 tændes, skal du slippe Up Cursor (Op-markøren).

Funktioner

Funktioner

  1. USB Port: Brug et standard USB-kabel til at slutte denne USB-port til din computer. Computerens USB-port giver tilstrækkelig strøm til MPD226. Hvis du tilslutter den til en USB-hub, skal du sikre dig, at det er en hub med strømforsyning. Denne forbindelse bruges også til at sende og modtage MIDI-data til og fra din computer.
    Du kan også strømforsyne MPD226 ved at tilslutte denne USB-port til en stikkontakt med en standard USB-oplader (sælges separat). Hvis du gør dette, skal du indstille relevante kontrolelementer til at sende deres MIDI-beskeder ud af MIDI Out (MIDI-udgang). Alle kontrolelementer, der er indstillet til kun at sende via USB Port (USB-port), sendes ikke til en enhed, der er tilsluttet MIDI Out (MIDI-udgang).
    Når du bruger MPD226 med eksternt MIDI-udstyr:
  • Hvis en ekstern enhed er tilsluttet MIDI Out (MIDI-udgang), kan din computer sende MIDI-beskeder ud ad denne sti: Computer → MPD226 → Ekstern enhed.
  • Hvis en ekstern enhed er tilsluttet MIDI In (MIDI-indgang), sender den eksterne enhed MIDI-beskeder ind ad denne sti: Ekstern enhed → MPD226 → Computer. MIDI-beskeder kan derefter sendes til en ekstern enhed via MIDI-udgangen, men de skal først passere gennem computeren.
  1. Power Input: Tilslut denne strømindgang til en stikkontakt ved hjælp af en valgfri strømadapter (6 V DC, 1 A, center-positiv, sælges separat). Alternativt, hvis du vil bruge MPD226 til at styre en ekstern MIDI-enhed og uden en computerforbindelse, kan du tilslutte MPD226's USB Port (USB-port) til en stikkontakt ved hjælp af en standard USB-oplader (sælges separat).
  2. Power Button: Tryk på denne knap for at tænde eller slukke for MPD226.
  3. MIDI Out: Brug den medfølgende 1/8"-til-MIDI-adapter og et standard fembenet MIDI-kabel til at forbinde denne MIDI-udgang til MIDI-indgangen på en ekstern MIDI-enhed (f.eks. en synthesizer, sequencer, trommemaskine osv.). Se beskrivelsen af USB Port (USB-port) ovenfor for at få oplysninger om, hvordan MIDI-beskeder dirigeres, mens du bruger MPD226.


Tilslut ikke lydenheder (f.eks. hovedtelefoner, skærme osv.) til dette stik. Brug kun den medfølgende 1/8"-til-MIDI-adapter til at tilslutte MIDI-enheder.

  1. MIDI In: Brug den medfølgende 1/8"-til-MIDI-adapter og et standard fembenet MIDI-kabel til at forbinde denne MIDI-indgang til MIDI-udgangen på en ekstern MIDI-enhed (f.eks. en anden MIDI-controller). De MIDI-beskeder, der sendes til denne MIDI-indgang, sendes til din computer via USB-porten. Se beskrivelsen af USB Port (USB-port) ovenfor for at få oplysninger om, hvordan MIDI-beskeder dirigeres, mens du bruger MPD226.


Tilslut ikke lydenheder (f.eks. hovedtelefoner, skærme osv.) til dette stik. Brug kun den medfølgende 1/8"-til-MIDI-adapter til at tilslutte MIDI-enheder.

  1. Kensington® Lock: Du kan bruge denne Kensington-lås til at fastgøre MPD226 til et bord eller en anden overflade.
  2. Display: Brug dette display til at se MPD226's menuer, indstillinger, parametre og indstillinger.
  3. Cursors: Brug disse knapper til at navigere gennem menuerne og indstillingerne på den aktuelle side i displayet.
  4. Data Dial: Brug dette drejehjul til at ændre parameterværdier, indstillinger osv. i displayet. Hvis du trykker på drejehjulet, fungerer det også som en Enter (Enter)-knap.
  5. Preset: Tryk på denne knap for at gå til Preset-tilstand. Se Operation > Preset Mode (Betjening > Forudindstillet tilstand) for at få flere oplysninger.
  6. Edit: Tryk på denne knap for at gå til Redigeringstilstand. Se Operation > Edit Mode (Betjening > Redigeringstilstand) for at få flere oplysninger.
  7. Global: Tryk på denne knap for at gå til Global tilstand. Se Operation > Global Mode (Betjening > Global tilstand) for at få flere oplysninger.
  8. Potentiometers: Brug disse 360°-knapper til at sende kontinuerlige controller-beskeder til din software eller eksterne MIDI-enhed.
  9. Faders: Brug disse fadere til at sende kontinuerlige controller-beskeder til din software eller eksterne MIDI-enhed.
  10. Switches: Brug disse kontakter til at sende MIDI CC-beskeder til din software eller eksterne MIDI-enhed. Mens Time Div (Tidsdeling) lyser, skal du trykke på en af disse kontakter for at vælge tidsdelingen for funktionen Note Repeat (Gentagelse af toner). Tryk på en tændt kontakt for at vælge en tripletbaseret tidsdeling (kontakten blinker). Tryk på den blinkende kontakt igen for at vende tilbage til den normale tidsdeling.
  11. Control Bank (Ctrl Bank): Brug denne knap til at vælge en af tre uafhængige banker af potentiometers (potentiometre), faders (fadere) og switches (kontakter). Dette giver dig mulighed for at styre op til 36 uafhængige parametre.
  12. Pads: Brug disse pads til at udløse trommeslag eller andre samples i din software eller eksterne MIDI-lydmodul. Pad'erne er tryk- og hastighedsfølsomme, hvilket gør dem meget responsive og intuitive at spille på.
  13. Pad Bank: Brug denne knap til at vælge en af fire uafhængige banker af pads. Dette giver dig adgang til op til 64 forskellige pads (16 pads på tværs af 4 pad-banker).
  14. Full Level: Tryk på denne knap for at aktivere Full Level-tilstand, hvor pad'erne altid afspilles med en maksimal hastighed (127), uanset hvor hårdt eller blødt du slår på dem.
  15. 16 Level: Tryk på denne knap for at aktivere/deaktivere 16 Level. Når den er aktiveret, kopieres den sidste pad, der blev ramt, midlertidigt til alle 16 pads. Pad'erne udsender nu det samme notenummer som den første pad, men med faste hastighedsværdier, der stiger, efterhånden som pad-numrene stiger (f.eks. er Pad 1 minimum, Pad 16 er maksimum), uanset hvor hårdt du slår på dem.
  16. Note Repeat: Tryk og hold denne knap nede, mens du slår på en pad for at få pad'en til at blive genudløst med en hastighed baseret på det aktuelle tempo og Time Division-indstillingerne (Tidsdelingsindstillinger).
    Tip: Du kan synkronisere Note Repeat (Gentagelse af toner) til en intern eller ekstern MIDI-ur-kilde.
  17. Tap Tempo: Tryk på denne knap i takt med det ønskede tempo for at indtaste et nyt tempo (i BPM). Dette vil påvirke hastigheden af funktionen Note Repeat (Gentagelse af toner).

information Bemærk: Denne knap er deaktiveret, hvis Note Repeat (Gentagelse af toner) er synkroniseret med en ekstern MIDI-ur-kilde.

  1. Time Div: Tryk på denne knap, og tryk derefter på en af de fire switches (kontakter) ovenfor for at vælge tidsdelingen for funktionen Note Repeat (Gentagelse af toner): fjerdedelsnoder (1/4), ottendedelsnoder (1/8), 16.-delsnoder (1/16) eller 32.-delsnoder (1/32). Tryk på en tændt kontakt for at vælge en tripletbaseret tidsdeling (kontakten blinker). Tryk på den blinkende kontakt igen for at vende tilbage til den normale tidsdeling. Mens denne knap lyser, sender switches (kontakterne) ikke nogen af deres normale MIDI-beskeder.
  2. Transport Buttons: Disse tre knapper er dedikerede knapper til at sende konventionelle transportstyringskommandoer: Stop (Stop), Play (Afspil) og Record (Optag). Disse kan indstilles til at sende MIDI (Start/Stop), forudtildelte MIDI CC-værdier, MMC (MIDI Machine Control) og MMC/MIDI SysEx. Indstillingen PTEX er kun til brug med Avid® Pro Tools® Express.

Betjening

MPD226 har tre forskellige betjeningstilstande. Hver tilstand kan tilgås ved at trykke på den tilsvarende knap på MPD226.

I hver side af hver tilstand:

  • Brug op/ned-Cursorknapperne til at flytte mellem indstillinger på den aktuelle side.
  • Brug venstre/højre-Cursorknapperne til at flytte mellem forskellige sider.
  • Drej på datahjulet for at ændre den aktuelt valgte værdi/indstilling.

Nedenfor er en kort beskrivelse af hver tilstand. Hver tilstand er beskrevet detaljeret i det tilhørende afsnit senere i denne brugervejledning.

Preset Mode: Denne tilstand giver dig mulighed for at indlæse dine gemte programmer. Et program er en samling af information om, hvordan kontrolelementerne (pads, fadere osv.) vil opføre sig. Deres opførsel kan justeres i Edit Mode og derefter gemmes. Ved at bruge programmer kan du gemme forskellige konfigurationer, som hurtigt kan indlæses, når du har brug for dem, uden at skulle omprogrammere MPD226 hver gang. Se afsnittet Preset Mode for at få mere at vide.

Edit Mode: Denne tilstand giver dig mulighed for at redigere konfigurationen af MPD226. Edit Mode er et kraftfuldt værktøj til at tilpasse din opsætning. I denne tilstand kan du foretage ændringer i, hvordan pads, fadere og andre funktioner opfører sig. For eksempel kan du ønske, at en fader kun sender et begrænset interval af MIDI-data, eller du kan ønske, at pads sender på en anden MIDI-kanal end faderne. Du kan ændre disse og andre forskellige parametre i Edit Mode. Se afsnittet Edit Mode for at få mere at vide.

Global Mode: Denne tilstand giver dig mulighed for at indstille globale parametre og foretage generelle ændringer i, hvordan MPD226 fungerer. For eksempel kan du indstille skærmens lysstyrke, den fælles MIDI-kanal, MIDI-urindstillinger, pads' hastighedskurve og følsomhed og meget mere. Se afsnittet Global Mode for at få mere at vide.

Preset Mode

Preset Mode giver dig mulighed for at vælge og indlæse et program. MPD226 har flere standardprogrammer, vi har oprettet til specifikt at fungere med nogle populære DAW'er eller plug-ins, men du kan også oprette/redigere, gemme og indlæse dine egne programmer.

Sådan vælges/indlæses et program:

  1. Tryk på Preset (forudindstilling). (Hver gang MPD226 tændes første gang, vil den automatisk være i Program Mode.) Displayet viser det aktuelle programnavn (blinkende).
  2. Drej på datahjulet for at gennemse listen over tilgængelige programmer.
  3. Tryk på datahjulet for at indlæse det ønskede program.

For at redigere et program, se afsnittet Edit Mode.

Sådan gemmes dine nye indstillinger i et program:
Vigtig information om lagring af forudindstillinger
Uden at gemme dine redigerede indstillinger vil dine ændringer gå tabt, hvis du indlæser et nyt program.

  1. Tryk på Preset (forudindstilling) for at åbne Preset Mode.
  2. Tryk på højre Cursorknap for at åbne siden Store Program (gem program).
  3. Brug op/ned-Cursorknapperne til at vælge enten feltet Save To (gem til) eller Name (navn):
  • Save To: (Gem til:) Drej på datahjulet for at vælge den forudindstilling, som du vil gemme dine nye indstillinger til (dette vil overskrive den pågældende forudindstilling).
  • Name: (Navn:) Drej på datahjulet for at vælge det aktuelle tegn. Brug venstre/højre-Cursorknapperne til at flytte til det forrige/næste tegn.
  1. Tryk på datahjulet for at gemme forudindstillingen. Dine indstillinger gemmes i den nye forudindstilling, og displayet vender automatisk tilbage til den normale Preset Mode.

Redigeringstilstand

  1. For at gå ind i redigeringstilstand skal du trykke på Edit (Rediger).
  2. Vælg en kontrol, der skal redigeres, ved at trykke, trykke eller manipulere den ønskede kontrol (fader, pad osv.). På display (skærmen) vises navnet på den valgte kontrol i øverste venstre hjørne, og de redigerbare parametre vises nedenunder.

På hver side i redigeringstilstand:

  • Brug op/ned-Cursors (markører) til at flytte gennem parametrene på den aktuelle side.
  • Hvis der er flere sider (angivet med Pg1, Pg2 osv.), skal du bruge venstre/højre Cursors (markører) til at flytte mellem forskellige sider.
  • Drej på Data Dial (datahjulet) for at ændre den aktuelt valgte værdi/indstilling. Enhver værdi/indstilling vælges automatisk; du behøver ikke trykke på Data Dial (datahjulet) for at indtaste eller vælge den.
  1. Gentag Trin 2–3 for at redigere flere kontrolelementer.

Se følgende afsnit for specifikke oplysninger om hver kontrols redigerbare parametre.

Pads (Pad 01–64)
Type: Den type begivenhed, der sendes. De tilgængelige indstillinger er Note, Program Change og Program Bank.
MIDI Channel: Denne indstilling bestemmer, over hvilken MIDI-kanal data sendes. De tilgængelige indstillinger er Common, USB A1–A16 og USB B1–B16.
Note: Hvis Note er den valgte Type, tildeler dette nummeret på noten.
Aft: Hvis Note er den valgte Type, bestemmer dette Aftertouch-indstillingerne. De tilgængelige muligheder er Off, Chn (Channel Aftertouch) og Poly (Poly Aftertouch).
Program Number / Pgm: Hvis Program Change eller Program Bank er den valgte Type, bestemmer dette programnummeret. Det tilgængelige område er 000–127.
Msb / Lsb: Hvis Program Change eller Program Bank er den valgte Type, bestemmer disse MSB (Most Significant Bit) og LSB (Least Significant Bit). Det tilgængelige område er 000–127.
MIDI to DIN: Afgør, om MIDI-data sendes til MIDI Out (On) eller ej (Off). MIDI-data sendes til MPD226's USB-forbindelse uanset denne indstilling.
On Color / Off Color: Disse bestemmer, hvilke farver pad'en har, når den trykkes (On) og ikke trykkes (Off). De tilgængelige indstillinger er Off, Red, Orange, Amber, Yellow, Green, Green Blue, Aqua, Light Blue, Blue, Purple, Pink, Hot Pink, Light Purple, Light Green, Light Pink, Grey.
Note Mode: Hvis Note er den valgte Type, bestemmer dette, om den er i Toggle- eller Momentary-tilstand.

Faders (Fader 01–12)
Type: Den type begivenhed, der sendes. De tilgængelige indstillinger er Aftertouch og MIDI CC.
MIDI Channel: Denne indstilling bestemmer, over hvilken MIDI-kanal data sendes. De tilgængelige indstillinger er Common, USB A1–A16 og USB B1–B16.
CC Number: Hvis MIDI CC er den valgte Type, bestemmer dette MIDI CC. Det tilgængelige område er 000–127.
MIDI to DIN: Afgør, om MIDI-data sendes til MIDI Out (On) eller ej (Off). MIDI-data sendes til MPD226's USB-forbindelse uanset denne indstilling.
Min / Max: Hvis Aftertouch er den valgte Type, bestemmer disse de laveste (Min) og højeste
(Max) værdier. (Hvis Min er højere end Max, vendes faderens polaritet.)

Switches (Switch 01–12)
Type: Den type begivenhed, der sendes. De tilgængelige indstillinger er Note, CC, PrgChange, PrgBank og Keystroke.
MIDI Channel: Denne indstilling bestemmer, over hvilken MIDI-kanal data sendes. De tilgængelige indstillinger er Common, USB A1–A16 og USB B1–B16.
Note: Hvis Note er den valgte Type, tildeler dette nummeret på noten.
Velo: Hvis Note er den valgte Type, tildeler dette hastigheden. Det tilgængelige område er 000–127.
Mode: Hvis Note eller CC er den valgte Type, bestemmer dette, om den er i Toggle- eller Momentary-tilstand.
CC Number: Hvis CC er den valgte Type, bestemmer dette MIDI CC-nummeret. Det tilgængelige område er 000–127.
Invert: Hvis CC er den valgte Type, sender kontakterne 000 som "off"-værdien og 127 som "on"-værdien. Dette bestemmer, om de sendte værdier er normale (Off), som beskrevet ovenfor, eller skiftet/omvendt (On).
Program Number / Pgm: Hvis PrgChange eller PrgBank er den valgte Type, bestemmer dette programnummeret. Det tilgængelige område er 000–127.
Msb / Lsb: Hvis PrgChange eller PrgBank er den valgte Type, bestemmer disse MSB (Most Significant Bit) og LSB (Least Significant Bit). Det tilgængelige område er 000–127.
MIDI to DIN: Afgør, om MIDI-data sendes til MIDI Out (On) eller ej (Off). MIDI-data sendes til MPD226's USB-forbindelse uanset denne indstilling.
Key 1: Hvis Keystroke er den valgte Type, bestemmer dette, hvilket tastetryk kontakten sender. De tilgængelige tastetryk er 0–9, A–Z, F1–F12, Backspace, Return, Up Arrow, Down Arrow, Left Arrow, Right Arrow, Tab, forskellige symboler ( , . / [ ] \ '; ), Esc, Insert, Home, Page Up, Delete, End, Page Down og Num 0–9.
Key 2: Hvis Keystroke er den valgte Type, bestemmer dette, hvilket modifikatortastetryk (f.eks. Shift, Command osv.) kontakten sender med Key 1-tastetrykket, hvis nogen. De tilgængelige modifikatortastetryk er None, Control, Shift, Alt, Option, Control-Shift, Control-Alt, Control-Option, Shift-Alt, Shift-Option, Alt-Option, Control-Option-Alt, Control-Shift-Alt og ControlShift-Option.
Tip: HID-protokollen (Human Interface Device) lader enheder sende typiske tastetryk på computerens tastatur. USB-spilcontrollere er et eksempel på dette, der fungerer som et alternativ til din computers tastatur. MPD226 bruger også HID-protokollen, så du kan konfigurere visse knapper til at sende dine mest brugte tastetryk til din software, så du ikke længere behøver at skifte fokus konstant mellem computerens tastatur og din MPD226.

Knobs (Potentiometer 01–12)
Type: Den type besked, der sendes. De tilgængelige indstillinger er MIDI CC, Aftertouch, Increment/Decrement 1 (Inc/Dec1) og Increment/Decrement 2 (Inc/Dec2).
MIDI Channel: Denne indstilling bestemmer, over hvilken MIDI-kanal beskederne sendes. De tilgængelige indstillinger er Common, USB A1–A16 og USB B1–B16.
CC Number: Hvis MIDI CC eller Inc/Dec2 er den valgte Type, bestemmer dette MIDI CC-nummeret. Det tilgængelige område er 000–127.
MIDI to DIN: Dette afgør, om MIDI-data sendes til MIDI Out (On) eller ej (Off). MIDI-data sendes til MPD226's USB-forbindelse uanset denne indstilling.
Min / Max: Hvis MIDI CC eller Aftertouch er den valgte Type, bestemmer disse de laveste (Min) og højeste (Max) værdier. (Hvis Min er højere end Max, vendes knapens polaritet.) Det tilgængelige område er 000–127.
MSB / LSB: Hvis Inc/Dec1 er den valgte Type, bestemmer disse MSB (Most Significant Bit) og LSB (Least Significant Bit). Det tilgængelige område er 000–127.
Value: Hvis Inc/Dec1 er den valgte Type, bestemmer dette den værdi, der sendes af en Increment- (CC #96) eller Decrement-besked (CC #97). Det tilgængelige område er 000–127.

Note Repeat
Time Division: Hastigheden af Note Repeat-gentagelsen som en division af mastertempoet eller det eksterne ur. De tilgængelige muligheder er 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 og 1/32T. (T betegner en triplet-baseret tidsdivision.)
Mode: Dette bestemmer, om den er i Toggle- eller Momentary-tilstand.
Gate: Længden af de gentagne noder i Note Repeat-funktionen. Det tilgængelige område er 1–99% af den aktuelle tidsdivisionsindstilling.
Swing: Mængden af swing, der bruges i de gentagne noder i Note Repeat-funktionen. Det tilgængelige område er 50–75%.

Tempo (Tap Tempo)
BPM: Tempoet som angivet i slag pr. minut. Det tilgængelige område er 30–300 BPM.
Time Division: Hastigheden af Note Repeat-gentagelsen som en division af mastertempoet eller det eksterne ur. De tilgængelige muligheder er 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 og 1/32T. (T betegner en triplet-baseret tidsdivision.)
Gate: Længden af de gentagne noder i Note Repeat-funktionen. Det tilgængelige område er 1– 99% af den aktuelle tidsdivisionsindstilling.
Swing: Mængden af swing, der bruges i de gentagne noder i Note Repeat-funktionen. Det tilgængelige område er 50–75%.

Transport (Stop, Play, Rec)
Type: Den type begivenhed, der sendes. De tilgængelige indstillinger er MMC, MMC/MIDI, MIDI Real Time, MIDI CC og PTEX. Når den er indstillet til PTEX, sendes transportkontrolbeskeder kun på USB-port B, kanal 16, uanset Common Channel-indstillingen (Common Chnl). PTEX-indstillingen er kun til brug med Avid® Pro Tools® Express.
MIDI to DIN: Afgør, om MIDI-data sendes til MIDI Out (On) eller ej (Off). MIDI-data sendes til MPD226's USB-forbindelse uanset denne indstilling.

Global tilstand

For at gå ind i Global tilstand skal du trykke på Global (Global).

På hver side af Global tilstand:

  • Brug op/ned-markørerne til at bevæge dig gennem parametrene på den aktuelle side.
  • Brug venstre/højre-markørerne til at bevæge dig mellem forskellige sider.
  • Drej på datahjulet for at ændre den aktuelt valgte værdi/indstilling. Enhver værdi/indstilling vælges automatisk; du behøver ikke at trykke på datahjulet for at åbne eller vælge den.

Vigtig information
For at gemme dine globale indstillinger skal du se afsnittet Hjælpefunktioner nedenfor.

Se følgende afsnit for specifik information om hver kontrols redigerbare parametre.

MIDI-kanal
Common Chnl (kanal): Denne indstilling bestemmer, hvilken MIDI-kanal der er den fælles kanal (forskellige kontrolelementer kan tildeles den fælles kanal i redigeringstilstand). De tilgængelige indstillinger er USB A1–A16 og USB B1–B16.

Note Display
Type: Bestemmer, om displayet skal vise noder som Values (Værdier) (f.eks. C2, F#3 osv.) eller et Number (Nummer) (f.eks. 36, 54 osv.).

Pads
Pad Threshold: Velocity-tærsklen for at udløse pads. Det tilgængelige område er 0–10. Dette kan hjælpe med at forhindre falsk udløsning eller gøre det lettere at udløse pads.
Velocity Curve: Padenes velocity-kurve. De tilgængelige indstillinger er Linear, Exp1, Exp2, Log1 og Log2.
Pad Gain: Padenes overordnede velocity-følsomhed. Det tilgængelige område er 1–10. Ved 1 ville det kræve en stor kraft at generere en velocity-værdi på 127. Ved 10 er det modsatte tilfældet.

Tempo
Tempo: Det globale tempo, som angivet i slag pr. minut. Når MPD226 bruger sit interne MIDI-ur, bestemmer denne globale tempoindstilling hastigheden på Note Repeat-hastigheden. Det tilgængelige område er 30–300 BPM.
Tap Average: Antallet af gange du skal trykke på Tap Tempo (Tryktempo) for at indtaste et nyt tempo. Det tilgængelige område er 2–4.
Tempo LED: Når MPD226 bruger sit interne MIDI-ur, vil Tap Tempo-LED'en blinke i takt med den aktuelle tempoindstilling. Du kan indstille denne funktion til On (Til) eller Off (Fra).

Clock
Source: Bestemmer, om MPD226 bruger sit Internal (Interne) MIDI-ur eller henviser til et External (Eksternt) ur (f.eks. fra en DAW).

SysEx
Send Program: Det program, der skal sendes via SysEx. De tilgængelige muligheder er de enkelte programnumre eller all (alle) programmer. Tryk på Data Dial (Datahjulet) for at sende programmet.

Hjælpefunktioner
Contrast: Displayets kontrast. De tilgængelige muligheder er 0 til 99.

Save Globals
På denne side skal du trykke på Data Dial (Datahjulet) for at gemme dine globale indstillinger. Når Saving Globals (Gemmer globale indstillinger) blinker på displayet, gemmes de globale indstillinger i MPD226's interne hukommelse.

OS
Version: MPD226's aktuelle operativsystemoplysninger.
Boot ROM: MPD226's aktuelle ROM-skrivebeskyttede hukommelsesoplysninger.
