Manual Akai MPD226

Cuprins

Introducere

Conținutul cutiei

  • MPD226
  • Cablu USB
  • (2) Adaptoare de la 1/8" la MIDI
  • Carduri de descărcare a software-ului
  • Ghidul utilizatorului
  • Manual de siguranță și garanție


Vizitați akaipro.com și găsiți pagina web pentru MPD226 pentru a descărca Software-ul de Editare MPD226 și Documentația Presetată.

Asistență

Pentru cele mai recente informații despre acest produs (cerințe de sistem, informații despre compatibilitate etc.) și înregistrarea produsului, vizitați: akaipro.com.

Pentru asistență suplimentară pentru produse, vizitați: akaipro.com/support.

Pornire rapidă

  1. Utilizați cablul USB inclus pentru a conecta portul USB port (portul USB) al MPD226 la un port USB disponibil pe computer (pornit).
  2. Pe computer, deschideți stația de lucru audio digitală (DAW).
  3. Selectați MPD226 ca și controler în Preferences (Preferințe), Device Setup (Configurare dispozitiv) sau Options (Opțiuni) din DAW-ul dvs.

informație Sfat: Puteți utiliza MPD226 cu o aplicație iOS controlabilă prin MIDI. Pentru a face acest lucru:

  1. Apăsați și mențineți apăsat Up Cursor (Cursor sus).
  2. Conectați dispozitivul iOS (pornit) la portul USB port (portul USB) al MPD226 folosind un kit de conectare a camerei Apple iPad (vândut separat).
  3. După ce MPD226 pornește, eliberați Up Cursor (Cursor sus).

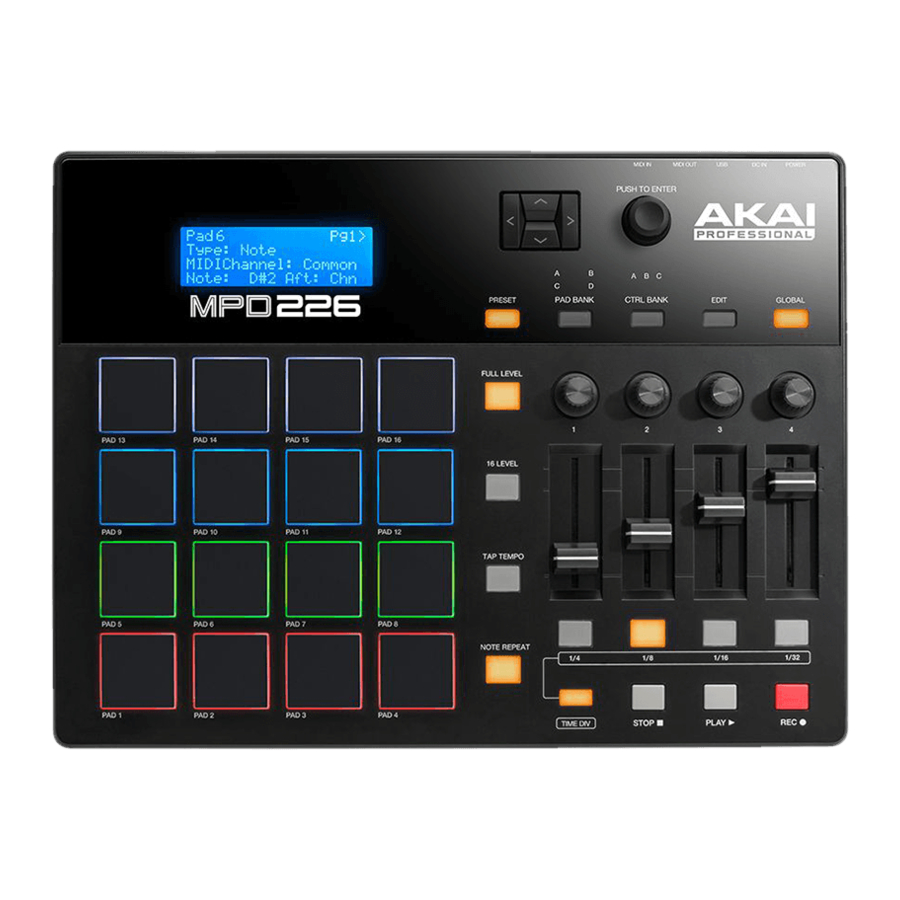

Caracteristici

Caracteristici

  1. USB Port: Utilizați un cablu USB standard pentru a conecta acest port USB la computer. Portul USB al computerului oferă suficientă energie pentru MPD226. Dacă îl conectați la un hub USB, asigurați-vă că este un hub alimentat. Această conexiune este, de asemenea, utilizată pentru a trimite și primi date MIDI către și de la computer.
    De asemenea, puteți alimenta MPD226 conectând acest port USB la o priză de alimentare folosind un încărcător USB standard (vândut separat). Dacă faceți acest lucru, setați orice comenzi relevante pentru a trimite mesajele MIDI prin MIDI Out. Orice comenzi setate să transmită numai prin USB Port (Port USB) nu vor fi trimise unui dispozitiv conectat la MIDI Out.
    Când utilizați MPD226 cu echipament MIDI extern:
  • Dacă un dispozitiv extern este conectat la MIDI Out, computerul dvs. poate trimite mesaje MIDI pe această cale: Computer → MPD226 → Dispozitiv extern.
  • Dacă un dispozitiv extern este conectat la MIDI In, dispozitivul extern trimite mesaje MIDI pe această cale: Dispozitiv extern → MPD226 → Computer. Mesajele MIDI pot fi apoi trimise către un dispozitiv extern prin MIDI Out, dar trebuie să treacă mai întâi prin computer.
  1. Power Input: Conectați această intrare de alimentare la o priză de alimentare folosind un adaptor de alimentare opțional (6V DC, 1A, centru-pozitiv, vândut separat). Alternativ, dacă doriți să utilizați MPD226 pentru a controla un dispozitiv MIDI extern și fără o conexiune la computer, puteți conecta portul USB Port (portul USB) al MPD226 la o priză de alimentare folosind un încărcător USB standard (vândut separat).
  2. Power Button: Apăsați acest buton pentru a porni sau opri MPD226.
  3. MIDI Out: Utilizați adaptorul de la 1/8" la MIDI inclus și un cablu MIDI standard cu cinci pini pentru a conecta acest MIDI Out la MIDI In al unui dispozitiv MIDI extern (de exemplu, un sintetizator, sequencer, mașină de tobe etc.). Vă rugăm să consultați descrierea USB Port de mai sus pentru informații despre modul în care sunt direcționate mesajele MIDI în timpul utilizării MPD226.


Nu conectați dispozitive audio (de exemplu, căști, monitoare etc.) la această mufă. Utilizați adaptorul de la 1/8" la MIDI inclus pentru a conecta numai dispozitive MIDI.

  1. MIDI In: Utilizați adaptorul de la 1/8" la MIDI inclus și un cablu MIDI standard cu cinci pini pentru a conecta acest MIDI In la MIDI Out al unui dispozitiv MIDI extern (de exemplu, un alt controler MIDI). Mesajele MIDI trimise către acest MIDI In vor fi trimise către computer prin portul USB. Vă rugăm să consultați descrierea USB Port de mai sus pentru informații despre modul în care sunt direcționate mesajele MIDI în timpul utilizării MPD226.


Nu conectați dispozitive audio (de exemplu, căști, monitoare etc.) la această mufă. Utilizați adaptorul de la 1/8" la MIDI inclus pentru a conecta numai dispozitive MIDI.

  1. Kensington® Lock: Puteți utiliza această fantă de blocare Kensington pentru a fixa MPD226 pe o masă sau altă suprafață.
  2. Display: Utilizați acest ecran pentru a vizualiza meniurile, opțiunile, parametrii și setările MPD226.
  3. Cursors: Utilizați aceste butoane pentru a naviga prin meniurile și opțiunile din pagina curentă de pe ecran.
  4. Data Dial: Utilizați acest cadran pentru a schimba valorile parametrilor, setările etc. de pe ecran. Apăsarea cadranului funcționează și ca buton Enter (Introducere).
  5. Preset: Apăsați acest buton pentru a intra în modul Preset. Consultați Operation > Preset Mode pentru mai multe informații.
  6. Edit: Apăsați acest buton pentru a intra în modul Edit. Consultați Operation > Edit Mode pentru mai multe informații.
  7. Global: Apăsați acest buton pentru a intra în modul Global. Consultați Operation > Global Mode pentru mai multe informații.
  8. Potentiometers: Utilizați aceste butoane de 360º pentru a trimite mesaje de controler continuu către software-ul dvs. sau către un dispozitiv MIDI extern.
  9. Faders: Utilizați aceste fadere pentru a trimite mesaje de controler continuu către software-ul dvs. sau către un dispozitiv MIDI extern.
  10. Switches: Utilizați aceste comutatoare pentru a trimite mesaje MIDI CC către software-ul dvs. sau către un dispozitiv MIDI extern. În timp ce Time Div este aprins, apăsați unul dintre aceste comutatoare pentru a selecta diviziunea temporală a funcției Note Repeat. Apăsați un comutator aprins pentru a selecta o diviziune temporală bazată pe triplet (comutatorul va clipi). Apăsați din nou comutatorul intermitent pentru a reveni la diviziunea temporală normală.
  11. Control Bank (Ctrl Bank): Utilizați acest buton pentru a selecta una dintre cele trei bănci independente de potentiometers (potențiometre), faders (fadere) și switches (comutatoare). Acest lucru vă permite să controlați până la 36 de parametri independenți.
  12. Pads: Utilizați aceste pad-uri pentru a declanșa lovituri de tobe sau alte mostre în software-ul dvs. sau în modulul de sunet MIDI extern. Pad-urile sunt sensibile la presiune și viteză, ceea ce le face foarte receptive și intuitive de jucat.
  13. Pad Bank: Utilizați acest buton pentru a selecta una dintre cele patru bănci independente de pad-uri. Acest lucru vă permite să accesați până la 64 de pad-uri diferite (16 pad-uri pe 4 bănci de pad-uri).
  14. Full Level: Apăsați acest buton pentru a activa modul Full Level în care pad-urile cântă întotdeauna la o viteză maximă (127), indiferent cât de tare sau de încet le loviți.
  15. 16 Level: Apăsați acest buton pentru a activa/dezactiva 16 Level. Când este activat, ultimul pad care a fost lovit va fi copiat temporar pe toate cele 16 pad-uri. Pad-urile vor reda acum același număr de notă ca și pad-ul inițial, dar la valori de viteză fixe care cresc pe măsură ce numerele pad-urilor cresc (de exemplu, Pad 1 este minimul, Pad 16 este maximul), indiferent cât de tare le loviți.
  16. Note Repeat: Apăsați și mențineți apăsat acest buton în timp ce loviți un pad pentru a face ca pad-ul să se redeclanșeze la o rată bazată pe tempo-ul curent și setările Time Division.
    Sfat: Puteți sincroniza Note Repeat cu o sursă de ceas MIDI internă sau externă.
  17. Tap Tempo: Apăsați acest buton în timp cu tempo-ul dorit pentru a introduce un tempo nou (în BPM). Acest lucru va afecta viteza funcției Note Repeat.

informație Notă: Acest buton este dezactivat dacă Note Repeat este sincronizat cu o sursă de ceas MIDI externă.

  1. Time Div: Apăsați acest buton, apoi apăsați unul dintre cele patru switches (comutatoare) de deasupra acestuia pentru a selecta diviziunea temporală a funcției Note Repeat: note sferturi (1/4), note optimi (1/8), note șaisprezecimi (1/16) sau note treizeci și doimi (1/32). Apăsați un comutator aprins pentru a selecta o diviziune temporală bazată pe triplet (comutatorul va clipi). Apăsați din nou comutatorul intermitent pentru a reveni la diviziunea temporală normală. În timp ce acest buton este aprins, switches (comutatoarele) nu vor trimite niciunul dintre mesajele MIDI normale.
  2. Transport Buttons: Aceste trei butoane sunt butoane dedicate pentru trimiterea comenzilor convenționale de control al transportului: Stop, Play și Record. Acestea pot fi setate să trimită MIDI (Start/Stop), valori MIDI CC pre-atribuite, MMC (MIDI Machine Control) și MMC/MIDI SysEx. Setarea PTEX este destinată utilizării numai cu Avid® Pro Tools® Express.

Operare

MPD226 are trei moduri de operare diferite. Fiecare mod poate fi accesat apăsând butonul corespunzător de pe MPD226.

În fiecare pagină a fiecărui mod:

  • UtilizațiCursori sus/jos pentru a naviga între setările de pe pagina curentă.
  • UtilizațiCursori stânga/dreapta pentru a naviga între pagini diferite.
  • RotițiSelectorul de date pentru a schimba valoarea/setarea selectată curent.

Urmează o scurtă descriere a fiecărui mod. Fiecare mod este descris în detaliu în secțiunea corespunzătoare din acest Ghid al utilizatorului.

Mod prestabilit: Acest mod vă permite să încărcați programele stocate. Un program este o colecție de informații despre modul în care comenzile (pad-uri, fadere, etc.) se vor comporta. Comportamentul lor poate fi ajustat în Modul de editare, apoi stocat. Utilizarea programelor vă permite să salvați configurații diferite, care pot fi încărcate rapid atunci când aveți nevoie de ele, fără a fi nevoie să reprogramați MPD226 de fiecare dată. Consultați secțiunea Mod prestabilit pentru a afla mai multe.

Mod editare: Acest mod vă permite să editați configurația MPD226. Modul editare este un instrument puternic pentru personalizarea configurației. În acest mod, puteți face modificări asupra modului în care se comportă pad-urile, faderele și alte funcții. De exemplu, este posibil să doriți ca un fader să transmită doar o gamă limitată de date MIDI sau este posibil să doriți ca pad-urile să transmită pe un canal MIDI diferit de fadere. Puteți schimba acești parametri și alții diverși în Modul editare. Consultați secțiunea Mod editare pentru a afla mai multe.

Mod global: Acest mod vă permite să setați parametri globali și să faceți modificări generale asupra modului în care funcționează MPD226. De exemplu, puteți seta luminozitatea afișajului, canalul comun MIDI, setările ceasului MIDI, curba de velocitate și sensibilitatea pad-urilor și multe altele. Consultați secțiunea Mod global pentru a afla mai multe.

Mod prestabilit

Modul prestabilit vă permite să selectați și să încărcați un program. MPD226 are mai multe programe implicite pe care le-am creat pentru a funcționa special cu unele DAW-uri sau plug-in-uri populare, dar puteți, de asemenea, să creați/editați, să stocați și să încărcați propriile programe.

Pentru a selecta/încărca un program:

  1. Apăsați Preset (Prestabilit). (De fiecare dată când MPD226 este pornit pentru prima dată, acesta va fi automat în Mod program.) Afișajul va afișa numele programului curent (care clipește).
  2. Rotiți Selectorul de date pentru a parcurge lista de programe disponibile.
  3. Apăsați Selectorul de date pentru a încărca programul dorit.

Pentru a edita un program, vă rugăm să consultați secțiunea Mod editare.

Pentru a stoca noile setări într-un program:
Informații importante
Fără a stoca setările editate, modificările vor fi pierdute dacă încărcați un program nou.

  1. ApăsațiPreset (Prestabilit) pentru a intra în modul prestabilit.
  2. ApăsațiCursorul din dreapta pentru a intra în pagina Stocare program.
  3. UtilizațiCursori sus/jos pentru a selecta câmpul Salvare în sau Nume:
  • Salvare în: Rotiți Selectorul de date pentru a selecta presetarea în care doriți să stocați noile setări (aceasta va suprascrie acea presetare).
  • Nume: Rotiți Selectorul de date pentru a selecta caracterul curent. Utilizați Cursori stânga/dreapta pentru a trece la caracterul anterior/următor.
  1. Apăsați Selectorul de date pentru a stoca presetarea. Setările dvs. vor fi salvate în noua presetare, iar afișajul va reveni automat la modul prestabilit normal.

Mod Editare

  1. Pentru a intra în Mod Editare, apăsați pe Edit (Editare).
  2. Selectați un control de editat atingând, apăsând sau manipulând controlul dorit (fader, pad, etc.). În display (afișaj), numele controlului selectat va apărea în colțul din stânga sus, iar parametrii editabili vor fi afișați sub acesta.

În fiecare pagină a Modului Editare:

  • Utilizați Cursors (Cursoare) sus/jos pentru a vă deplasa prin parametrii de pe pagina curentă.
  • Dacă există mai multe pagini (indicate de Pg1, Pg2, etc.), utilizați Cursors (Cursoare) stânga/dreapta pentru a vă deplasa între diferite pagini.
  • Rotiți Data Dial (Selectorul de date) pentru a schimba valoarea/setarea selectată curent. Orice valoare/setare este selectată automat; nu trebuie să apăsați pe Data Dial (Selectorul de date) pentru a intra sau a o selecta.
  1. Pentru a edita mai multe controale, repetați Pașii 2–3.

Consultați secțiunile următoare pentru informații specifice despre parametrii editabili ai fiecărui control.

Pads (Pad-uri) (Pad 01–64)
Type: (Tip:) Tipul evenimentului care va fi trimis. Setările disponibile sunt Note (Notă), Program Change (Schimbare program) și Program Bank (Bancă de programe).
MIDI Channel: (Canal MIDI:) Această setare determină prin ce canal MIDI sunt trimise datele. Setările disponibile sunt Common (Comun), USB A1–A16 și USB B1–B16.
Note: (Notă:) Dacă Note (Notă) este Tipul selectat, aceasta atribuie numărul notei.
Aft: (Aft:) Dacă Note (Notă) este Tipul selectat, aceasta determină setările Aftertouch. Opțiunile disponibile sunt Off (Oprit), Chn (Aftertouch canal) și Poly (Aftertouch polifonic).
Program Number / Pgm: (Număr program / Pgm:) Dacă Program Change (Schimbare program) sau Program Bank (Bancă de programe) este Tipul selectat, aceasta determină numărul programului. Intervalul disponibil este 000–127.
Msb / Lsb: (Msb / Lsb:) Dacă Program Change (Schimbare program) sau Program Bank (Bancă de programe) este Tipul selectat, acestea determină MSB (Bitul cel mai semnificativ) și LSB (Bitul cel mai puțin semnificativ). Intervalul disponibil este 000–127.
MIDI to DIN: (MIDI către DIN:) Determină dacă datele MIDI sunt trimise sau nu către MIDI Out (Ieșire MIDI) (On (Activat)) sau nu (Off (Oprit)). Datele MIDI vor fi trimise către conexiunea USB a MPD226 indiferent de această setare.
On Color / Off Color: (Culoare activat / Culoare dezactivat:) Acestea determină ce culori va avea pad-ul când este apăsat (Activat) și când nu este apăsat (Dezactivat). Setările disponibile sunt Off (Oprit), Red (Roșu), Orange (Portocaliu), Amber (Chihlimbar), Yellow (Galben), Green (Verde), Green Blue (Verde Albastru), Aqua (Acvamarin), Light Blue (Albastru deschis), Blue (Albastru), Purple (Violet), Pink (Roz), Hot Pink (Roz aprins), Light Purple (Violet deschis), Light Green (Verde deschis), Light Pink (Roz deschis), Grey (Gri).
Note Mode: (Mod notă:) Dacă Note (Notă) este Tipul selectat, aceasta determină dacă este în modul Toggle (Comutare) sau Momentary (Momentan).

Faders (Fadere) (Fader 01–12)
Type: (Tip:) Tipul evenimentului care va fi trimis. Setările disponibile sunt Aftertouch (Aftertouch) și MIDI CC (CC MIDI).
MIDI Channel: (Canal MIDI:) Această setare determină prin ce canal MIDI sunt trimise datele. Setările disponibile sunt Common (Comun), USB A1–A16 și USB B1–B16.
CC Number: (Număr CC:) Dacă MIDI CC (CC MIDI) este Tipul selectat, aceasta determină CC MIDI. Intervalul disponibil este 000–127.
MIDI to DIN: (MIDI către DIN:) Determină dacă datele MIDI sunt trimise sau nu către MIDI Out (Ieșire MIDI) (On (Activat)) sau nu (Off (Oprit)). Datele MIDI vor fi trimise către conexiunea USB a MPD226 indiferent de această setare.
Min / Max: (Min / Max:) Dacă Aftertouch (Aftertouch) este Tipul selectat, acestea determină valorile cea mai mică (Min (Min)) și cea mai mare
(Max (Max)). (Dacă Min este mai mare decât Max, polaritatea faderului va fi inversată.)

Switches (Comutatoare) (Switch 01–12)
Type: (Tip:) Tipul evenimentului care va fi trimis. Setările disponibile sunt Note (Notă), CC (CC), PrgChange (Schimbare Prg), PrgBank (Bancă Prg) și Keystroke (Apăsare tastă).
MIDI Channel: (Canal MIDI:) Această setare determină prin ce canal MIDI sunt trimise datele. Setările disponibile sunt Common (Comun), USB A1–A16 și USB B1–B16.
Note: (Notă:) Dacă Note (Notă) este Tipul selectat, aceasta atribuie numărul notei.
Velo: (Velo:) Dacă Note (Notă) este Tipul selectat, aceasta atribuie viteza. Intervalul disponibil este 000–127.
Mode: (Mod:) Dacă Note (Notă) sau CC (CC) este Tipul selectat, aceasta determină dacă este în modul Toggle (Comutare) sau Momentary (Momentan).
CC Number: (Număr CC:) Dacă CC (CC) este Tipul selectat, aceasta determină numărul CC MIDI. Intervalul disponibil este 000–127.
Invert: (Inversare:) Dacă CC (CC) este Tipul selectat, comutatoarele trimit 000 ca valoare "dezactivată" și 127 ca valoare "activată". Aceasta determină dacă valorile trimise sunt normale (Off (Oprit)), așa cum este descris mai sus, sau comutate/inversate (On (Activat)).
Program Number / Pgm: (Număr program / Pgm:) Dacă PrgChange (Schimbare Prg) sau PrgBank (Bancă Prg) este Tipul selectat, aceasta determină numărul programului. Intervalul disponibil este 000–127.
Msb / Lsb: (Msb / Lsb:) Dacă PrgChange (Schimbare Prg) sau PrgBank (Bancă Prg) este Tipul selectat, acestea determină MSB (Bitul cel mai semnificativ) și LSB (Bitul cel mai puțin semnificativ). Intervalul disponibil este 000–127.
MIDI to DIN: (MIDI către DIN:) Determină dacă datele MIDI sunt trimise sau nu către MIDI Out (Ieșire MIDI) (On (Activat)) sau nu (Off (Oprit)). Datele MIDI vor fi trimise către conexiunea USB a MPD226 indiferent de această setare.
Key 1: (Tasta 1:) Dacă Keystroke (Apăsare tastă) este Tipul selectat, aceasta determină ce apăsare de tastă trimite comutatorul. Apasările de taste disponibile sunt 0–9, A–Z, F1–F12, Backspace (Ștergere), Return (Enter), Up Arrow (Săgeată sus), Down Arrow (Săgeată jos), Left Arrow (Săgeată stânga), Right Arrow (Săgeată dreapta), Tab (Tab), diverse simboluri ( , . / [ ] \ '; ), Esc (Esc), Insert (Inserare), Home (Acasă), Page Up (Pagina sus), Delete (Ștergere), End (Sfârșit), Page Down (Pagina jos) și Num 0–9.
Key 2: (Tasta 2:) Dacă Keystroke (Apăsare tastă) este Tipul selectat, aceasta determină ce tastă modificatoare (de ex., Shift, Command, etc.), dacă există, trimite comutatorul cu apăsarea de tastă Key 1 (Tasta 1). Apasările de taste modificatoare disponibile sunt None (Niciuna), Control (Control), Shift (Shift), Alt (Alt), Option (Opțiune), Control-Shift (Control-Shift), Control-Alt (Control-Alt), Control-Option (Control-Option), Shift-Alt (Shift-Alt), Shift-Option (Shift-Option), Alt-Option (Alt-Option), Control-Option-Alt (Control-Option-Alt), Control-Shift-Alt (Control-Shift-Alt) și ControlShift-Option (ControlShift-Option).
Tip: Protocolul HID (Dispozitiv de interfață umană) permite dispozitivelor să trimită apăsări de taste tipice de pe tastatura computerului. Controlerele de jocuri USB sunt un exemplu în acest sens, acționând ca o alternativă la tastatura computerului. MPD226 utilizează, de asemenea, protocolul HID, permițându-vă să configurați anumite butoane pentru a trimite apăsările de taste utilizate cel mai des către software-ul dvs., astfel încât să nu mai fie nevoie să schimbați focalizarea în mod constant între tastatura computerului și MPD226.

Knobs (Potențiometre) (Potentiometer 01–12)
Type: (Tip:) Tipul mesajului care va fi trimis. Setările disponibile sunt MIDI CC (CC MIDI), Aftertouch (Aftertouch), Increment/Decrement 1 (Incrementare/Decrementare 1) (Inc/Dec1 (Inc/Dec1)) și Increment/Decrement 2 (Incrementare/Decrementare 2) (Inc/Dec2 (Inc/Dec2)).
MIDI Channel: (Canal MIDI:) Această setare determină prin ce canal MIDI sunt trimise mesajele. Setările disponibile sunt Common (Comun), USB A1–A16 și USB B1–B16.
CC Number: (Număr CC:) Dacă MIDI CC (CC MIDI) sau Inc/Dec2 (Inc/Dec2) este Tipul selectat, aceasta determină numărul CC MIDI. Intervalul disponibil este 000–127.
MIDI to DIN: (MIDI către DIN:) Aceasta determină dacă datele MIDI sunt trimise sau nu către MIDI Out (On (Activat)) sau nu (Off (Oprit)). Datele MIDI vor fi trimise către conexiunea USB a MPD226 indiferent de această setare.
Min / Max: (Min / Max:) Dacă MIDI CC (CC MIDI) sau Aftertouch (Aftertouch) este Tipul selectat, acestea determină valorile cea mai mică (Min (Min)) și cea mai mare (Max (Max)). (Dacă Min este mai mare decât Max, polaritatea potențiometrului va fi inversată.) Intervalul disponibil este 000–127.
MSB / LSB: (MSB / LSB:) Dacă Inc/Dec1 (Inc/Dec1) este Tipul selectat, acestea determină MSB (Bitul cel mai semnificativ) și LSB (Bitul cel mai puțin semnificativ). Intervalul disponibil este 000–127.
Value: (Valoare:) Dacă Inc/Dec1 (Inc/Dec1) este Tipul selectat, aceasta determină valoarea trimisă de un mesaj Increment (CC #96) sau Decrement (CC #97). Intervalul disponibil este 000–127.

Note Repeat (Repetare notă)
Time Division: (Diviziune timp:) Viteza repetiției Note Repeat (Repetare notă) ca o diviziune a tempoului principal sau a ceasului extern. Opțiunile disponibile sunt 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 și 1/32T. (T denotă o diviziune a timpului bazată pe triplet.)
Mode: (Mod:) Aceasta determină dacă este în modul Toggle (Comutare) sau Momentary (Momentan).
Gate: (Poartă:) Lungimea notelor repetate a funcției Note Repeat (Repetare notă). Intervalul disponibil este 1–99% din setarea curentă a diviziunii de timp.
Swing: (Leagăn:) Cantitatea de swing utilizată în notele repetate ale funcției Note Repeat (Repetare notă). Intervalul disponibil este 50–75%.

Tempo (Tap Tempo) (Tempo (Tempo prin atingere))
BPM: Tempoul, așa cum este indicat în bătăi pe minut. Intervalul disponibil este 30–300 BPM.
Time Division: (Diviziune timp:) Viteza repetiției Note Repeat (Repetare notă) ca o diviziune a tempoului principal sau a ceasului extern. Opțiunile disponibile sunt 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 și 1/32T. (T denotă o diviziune a timpului bazată pe triplet.)
Gate: (Poartă:) Lungimea notelor repetate a funcției Note Repeat (Repetare notă). Intervalul disponibil este 1– 99% din setarea curentă a diviziunii de timp.
Swing: (Leagăn:) Cantitatea de swing utilizată în notele repetate ale funcției Note Repeat (Repetare notă). Intervalul disponibil este 50–75%.

Transport (Stop, Play, Rec) (Transport (Oprire, Redare, Înregistrare))
Type: (Tip:) Tipul evenimentului care va fi trimis. Setările disponibile sunt MMC (MMC), MMC/MIDI (MMC/MIDI), MIDI Real Time (MIDI în timp real), MIDI CC (CC MIDI) și PTEX (PTEX). Când este setat la PTEX (PTEX), mesajele de control al transportului vor fi trimise numai pe portul USB B, canalul 16, indiferent de setarea Canalului comun (Common Chnl (Canal comun)). Setarea PTEX (PTEX) este destinată utilizării numai cu Avid® Pro Tools® Express.
MIDI to DIN: (MIDI către DIN:) Determină dacă datele MIDI sunt trimise sau nu către MIDI Out (Ieșire MIDI) (On (Activat)) sau nu (Off (Oprit)). Datele MIDI vor fi trimise către conexiunea USB a MPD226 indiferent de această setare.

Mod Global

Pentru a intra în Mod Global, apăsați Global.

În fiecare pagină a Modului Global:

  • Utilizați tastele Cursor sus/jos pentru a naviga prin parametri pe pagina curentă.
  • Utilizați tastele Cursor stânga/dreapta pentru a naviga între diferite pagini.
  • Rotiți Data Dial pentru a schimba valoarea/setarea selectată curent. Orice valoare/setare este selectată automat; nu trebuie să apăsați Data Dial pentru a intra sau a o selecta.

Informații importante
Pentru a stoca setările globale, consultați secțiunea Utilități de mai jos.

Consultați următoarele secțiuni pentru informații specifice despre parametrii editabili ai fiecărui control.

Canal MIDI
Common Chnl (Canal): Această setare determină care canal MIDI este canalul comun (diverse comenzi pot fi atribuite canalului comun în Modul Edit). Setările disponibile sunt USB A1–A16 și USB B1–B16.

Afișare note
Tip: Determină dacă afișajul va arăta notele ca Valori (de exemplu, C2, F#3, etc.) sau ca Număr (de exemplu, 36, 54, etc.).

Pad-uri
Pad Threshold: Pragul de viteză pentru a declanșa pad-urile. Intervalul disponibil este 0–10. Acest lucru poate ajuta la prevenirea declanșărilor false sau la facilitarea declanșării pad-urilor.
Velocity Curve: Curba de viteză a pad-urilor. Setările disponibile sunt Linear, Exp1, Exp2, Log1 și Log2.
Pad Gain: Sensibilitatea generală a vitezei pad-urilor. Intervalul disponibil este 1–10. La 1, ar fi nevoie de multă forță pentru a genera o valoare a vitezei de 127. La 10, opusul este valabil.

Tempo
Tempo: Tempo-ul global indicat în bătăi pe minut. Când MPD226 utilizează ceasul MIDI intern, această setare globală a tempo-ului determină viteza ratei Note Repeat. Intervalul disponibil este 30–300 BPM.
Tap Average: Numărul de apăsări necesare pe Tap Tempo pentru a introduce un nou tempo. Intervalul disponibil este 2–4.
Tempo LED: Când MPD226 utilizează ceasul MIDI intern, LED-ul Tap Tempo va clipi în timp cu setarea curentă a tempo-ului. Puteți seta această funcție la On sau Off.

Ceas
Source: Determină dacă MPD226 utilizează ceasul MIDI Internal sau se referă la un ceas External (de exemplu, de la un DAW).

SysEx
Send Program: Programul care va fi trimis prin SysEx. Opțiunile disponibile sunt numerele individuale ale programului sau toate programele all. Apăsați Data Dial pentru a trimite Programul.

Utilități
Contrast: Contrastul display-ului. Opțiunile disponibile sunt de la 0 la 99.

Salvare Globale
Pe această pagină, apăsați Data Dial pentru a stoca setările globale. După ce Saving Globals (Salvare Globale) clipește pe afișaj, setările globale sunt stocate în memoria internă a MPD226.

OS
Version: Informațiile despre sistemul de operare curent al MPD226.
Boot ROM: Informațiile despre memoria ROM curentă doar pentru citire a MPD226.
