Akai MPD226 нұсқаулығы

Мазмұны

1 Кіріспе
- 1.1 Қораптың ішіндегісі
- 1.2 Қолдау
2 Жылдам бастау
3 Функциялар
4 Пайдалану
5 Сілтемелер
6 Нұсқаулықты жүктеп алу
7 Басқа тілдерде

Кіріспе

Қораптың ішіндегісі

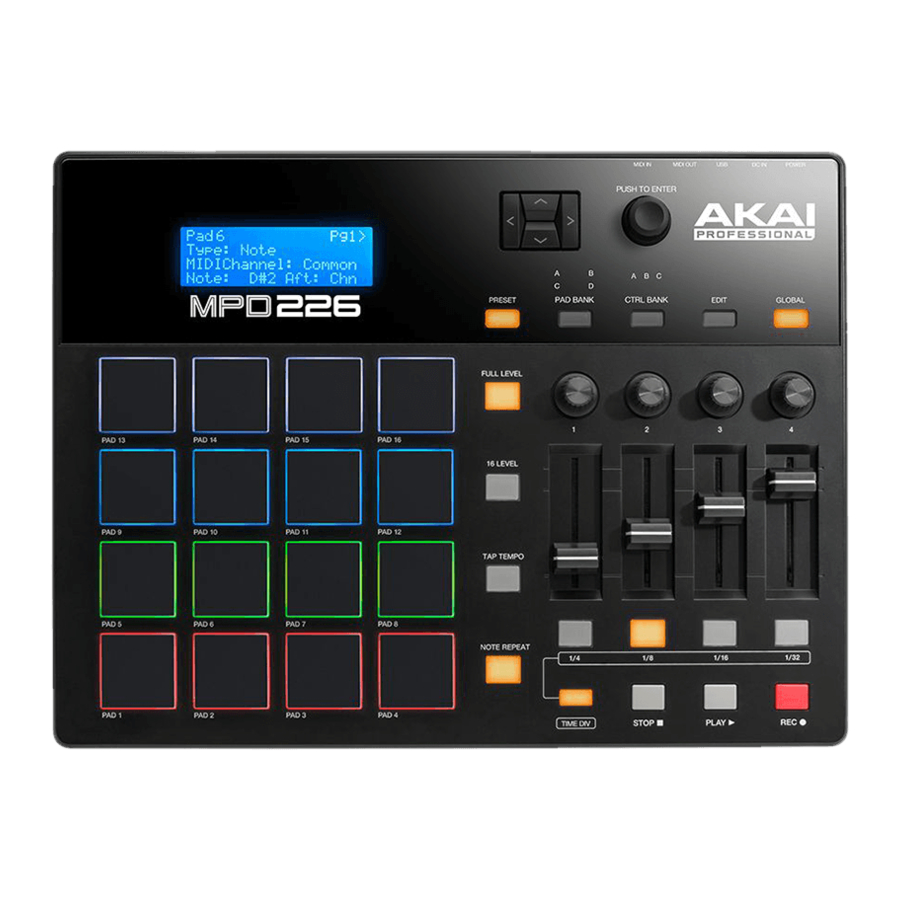

MPD226
USB кабелі
(2) 1/8"-тен MIDI адаптеріне дейін
Бағдарламалық құралды жүктеу карталары
Пайдаланушы нұсқаулығы
Қауіпсіздік және кепілдік нұсқаулығы

akaipro.com сайтына кіріп, MPD226 редакторы бағдарламалық құралын және алдын ала орнату құжаттамасын жүктеп алу үшін MPD226 веб-парағын табыңыз.

Қолдау

Осы өнім туралы соңғы ақпаратты (жүйе талаптары, үйлесімділік туралы ақпарат және т.б.) және өнімді тіркеуді көру үшін мына сайтқа кіріңіз: akaipro.com.

Қосымша өнімді қолдау үшін мына сайтқа кіріңіз: akaipro.com/support.

Жылдам бастау

MPD226 USB портын компьютердегі (қосулы) қолжетімді USB портына қосу үшін жинақтағы USB кабелін пайдаланыңыз.
Компьютеріңізде сандық аудио жұмыс станциясын (DAW) ашыңыз.
DAW Параметрлерінде, Құрылғыны орнатуда немесе Опцияларында MPD226 құрылғысын контроллер ретінде таңдаңыз.

Кеңес: Сіз MPD226 құрылғысын MIDI-мен басқарылатын iOS қолданбасымен пайдалана аласыз. Бұл үшін:

Жоғары курсорды басып тұрыңыз.
Apple iPad Camera Connection Kit көмегімен iOS құрылғысын (қосулы) MPD226 USB портына қосыңыз (бөлек сатылады).
MPD226 қосылғаннан кейін Жоғары курсорды босатыңыз.

Функциялар

USB порты: Осы USB портын компьютерге қосу үшін стандартты USB кабелін пайдаланыңыз. Компьютердің USB порты MPD226 құрылғысын жеткілікті қуатпен қамтамасыз етеді. Егер сіз оны USB хабына қоссаңыз, оның қуатталатын хаб екеніне көз жеткізіңіз. Бұл қосылым компьютерге және одан MIDI деректерін жіберу және алу үшін де пайдаланылады.
MPD226 құрылғысын стандартты USB зарядтағышын (бөлек сатылады) пайдаланып осы USB портын розеткаға қосу арқылы да қуаттандыруға болады. Егер сіз мұны істесеңіз, барлық қатысты басқару элементтерін MIDI хабарламаларын MIDI шығысынан жіберу үшін орнатыңыз. Тек USB порты арқылы жіберу үшін орнатылған кез келген басқару элементтері MIDI шығысына қосылған құрылғыға жіберілмейді.
MPD226 құрылғысын сыртқы MIDI жабдығымен пайдаланған кезде:

Егер сыртқы құрылғы MIDI шығысына қосылса, сіздің компьютеріңіз MIDI хабарламаларын осы жолмен шығара алады: Компьютер → MPD226 → Сыртқы құрылғы.
Егер сыртқы құрылғы MIDI кірісіне қосылса, сыртқы құрылғы MIDI хабарламаларын осы жолмен жібереді: Сыртқы құрылғы → MPD226 → Компьютер. Содан кейін MIDI хабарламаларын MIDI шығысы арқылы сыртқы құрылғыға жіберуге болады, бірақ олар алдымен компьютерден өтуі керек.

Қуат кірісі: Бұл қуат кірісін қосымша қуат адаптерін (6 В тұрақты ток, 1 А, орталық-оң, бөлек сатылады) пайдаланып розеткаға қосыңыз. Немесе, егер сіз MPD226 құрылғысын сыртқы MIDI құрылғысын басқару үшін және компьютерге қосылмай пайдаланғыңыз келсе, MPD226 USB портын стандартты USB зарядтағышын (бөлек сатылады) пайдаланып розеткаға қосуға болады.
Қуат түймесі: MPD226 құрылғысын қосу немесе өшіру үшін осы түймені басыңыз.
MIDI шығысы: Сыртқы MIDI құрылғысының (мысалы, синтезатор, секвенсор, барабан машинасы және т.б.) MIDI кірісіне осы MIDI шығысын қосу үшін жинақтағы 1/8"-тен MIDI адаптеріне дейін және стандартты бес істікті MIDI кабелін пайдаланыңыз. MPD226 құрылғысын пайдалану кезінде MIDI хабарламаларының қалай бағытталатыны туралы ақпарат алу үшін жоғарыдағы USB порты сипаттамасын қараңыз.

Бұл ұяшыққа дыбыс құрылғыларын (мысалы, құлаққаптар, мониторлар және т.б.) қоспаңыз. Тек MIDI құрылғыларын қосу үшін жинақтағы 1/8"-тен MIDI адаптеріне дейін пайдаланыңыз.

MIDI кірісі: Сыртқы MIDI құрылғысының (мысалы, басқа MIDI контроллері) MIDI шығысына осы MIDI кірісін қосу үшін жинақтағы 1/8"-тен MIDI адаптеріне дейін және стандартты бес істікті MIDI кабелін пайдаланыңыз. Осы MIDI кірісіне жіберілген MIDI хабарламалары USB порты арқылы сіздің компьютеріңізге жіберіледі. MPD226 құрылғысын пайдалану кезінде MIDI хабарламаларының қалай бағытталатыны туралы ақпарат алу үшін жоғарыдағы USB порты сипаттамасын қараңыз.

Kensington^® құлпы: MPD226 құрылғысын үстелге немесе басқа бетке бекіту үшін осы Kensington құлып ұясын пайдалануға болады.
Дисплей: MPD226 мәзірлерін, опцияларын, параметрлерін және параметрлерін көру үшін осы дисплейді пайдаланыңыз.
Курсорлар: Дисплейдегі ағымдағы беттегі мәзірлер мен опциялар арқылы шарлау үшін осы түймелерді пайдаланыңыз.
Деректер тетігі: Дисплейдегі параметр мәндерін, параметрлерді және т.б. өзгерту үшін осы тетікті пайдаланыңыз. Тетікті басу Енгізу түймесі ретінде де жұмыс істейді.
Алдын ала орнату: Алдын ала орнату режиміне кіру үшін осы түймені басыңыз. Қосымша ақпарат алу үшін Пайдалану > Алдын ала орнату режимі бөлімін қараңыз.
Өңдеу: Өңдеу режиміне кіру үшін осы түймені басыңыз. Қосымша ақпарат алу үшін Пайдалану > Өңдеу режимі бөлімін қараңыз.
Жалпы: Жалпы режимге кіру үшін осы түймені басыңыз. Қосымша ақпарат алу үшін Пайдалану > Жалпы режим бөлімін қараңыз.
Потенциометрлер: Бағдарламалық құралыңызға немесе сыртқы MIDI құрылғысына үздіксіз контроллер хабарламаларын жіберу үшін осы 360º бұрағыштарын пайдаланыңыз.
Фейдерлер: Бағдарламалық құралыңызға немесе сыртқы MIDI құрылғысына үздіксіз контроллер хабарламаларын жіберу үшін осы фейдерлерді пайдаланыңыз.
Ажыратқыштар: Бағдарламалық құралыңызға немесе сыртқы MIDI құрылғысына MIDI CC хабарламаларын жіберу үшін осы ажыратқыштарды пайдаланыңыз. Time Div жанып тұрғанда, Note Repeat функциясының уақыт бөлінуін таңдау үшін осы ажыратқыштардың бірін басыңыз. Үштік негізіндегі уақыт бөлінуін таңдау үшін жанып тұрған ажыратқышты басыңыз (ажыратқыш жыпылықтайды). Қалыпты уақыт бөлінуіне қайта оралу үшін жыпылықтайтын ажыратқышты қайтадан басыңыз.
Басқару банкі (Ctrl Bank): Потенциометрлердің, фейдерлердің және ажыратқыштардың үш тәуелсіз банкінің бірін таңдау үшін осы түймені пайдаланыңыз. Бұл сізге 36-ға дейін тәуелсіз параметрді басқаруға мүмкіндік береді.
Пэдтер: Бағдарламалық құралыңыздағы немесе сыртқы MIDI дыбыс модуліндегі барабан соққыларын немесе басқа үлгілерді іске қосу үшін осы пэдтерді пайдаланыңыз. Пэдтер қысымға және жылдамдыққа сезімтал, бұл оларды өте сезімтал және ойнауға интуитивті етеді.
Пэд банкі: Пэдтердің төрт тәуелсіз банкінің бірін таңдау үшін осы түймені пайдаланыңыз. Бұл сізге 64 түрлі пэдке дейін қол жеткізуге мүмкіндік береді (4 пэд банкінде 16 пэд).
Толық деңгей: Пэдтерді қаншалықты қатты немесе жұмсақ ұрсаңыз да, пэдтер әрқашан максималды жылдамдықпен (127) ойнайтын Толық деңгей режимін іске қосу үшін осы түймені басыңыз.
16 деңгей: 16 деңгейді іске қосу/өшіру үшін осы түймені басыңыз. Іске қосылған кезде, соңғы соғылған пэд барлық 16 пэдке уақытша көшіріледі. Енді пэдтер бастапқы пэдпен бірдей нота нөмірін шығарады, бірақ пэд нөмірлері артқан сайын артатын бекітілген жылдамдық мәндерінде (мысалы, 1-пэд ең төменгі, 16-пэд ең жоғарғы), сіз оларды қаншалықты қатты ұрсаңыз да.
Нотаны қайталау: Ағымдағы қарқын мен Уақыт бөлінуі параметрлеріне негізделген жылдамдықпен пэдтің қайта іске қосылуын тудыру үшін пэдті ұрған кезде осы түймені басып тұрыңыз.
Кеңес: Нотаны қайталауды ішкі немесе сыртқы MIDI тактілік көзімен синхрондауға болады.
Қарқынды түрту: Жаңа қарқынды (BPM-де) енгізу үшін осы түймені қажетті қарқынмен уақытында басыңыз. Бұл Нотаны қайталау функциясының жылдамдығына әсер етеді.

Ескертпе: Егер Нотаны қайталау сыртқы MIDI тактілік көзімен синхрондалса, бұл түйме өшіріледі.

Time Div: Осы түймені басыңыз, содан кейін Нотаны қайталау функциясының уақыт бөлінуін таңдау үшін оның үстіндегі төрт ажыратқыштың бірін басыңыз: ширек ноталар (1/4), сегіздік ноталар (1/8), 16-шы ноталар (1/16) немесе 32-ші ноталар (1/32). Үштік негізіндегі уақыт бөлінуін таңдау үшін жанып тұрған ажыратқышты басыңыз (ажыратқыш жыпылықтайды). Қалыпты уақыт бөлінуіне қайта оралу үшін жыпылықтайтын ажыратқышты қайтадан басыңыз. Бұл түйме жанып тұрғанда, ажыратқыштар қалыпты MIDI хабарламаларын жібермейді.
Тасымалдау түймелері: Бұл үш түйме әдеттегі тасымалдауды басқару пәрмендерін жіберуге арналған арнайы түймелер болып табылады: Тоқтату, Ойнату және Жазу. Оларды MIDI (Іске қосу/Тоқтату), алдын ала тағайындалған MIDI CC мәндерін, MMC (MIDI машинасымен басқару) және MMC/MIDI SysEx жіберу үшін орнатуға болады. PTEX параметрі тек Avid^® Pro Tools^® Express-пен пайдалануға арналған.

Пайдалану

MPD226 жұмысының үш түрлі режимі бар. Әр режимге MPD226 құрылғысындағы сәйкес түймені басу арқылы кіруге болады.

Әр режимнің әр бетінде:

Ағымдағы беттегі параметрлер арасында жылжу үшін жоғары/төмен меңзерлерді пайдаланыңыз.
Түрлі беттер арасында жылжу үшін сол/оң меңзерлерді пайдаланыңыз.
Қазіргі таңдалған мәнді/параметрді өзгерту үшін Деректер тетігін бұраңыз.

Төменде әр режимнің қысқаша сипаттамасы берілген. Әр режим осы Пайдаланушы нұсқаулығының сәйкес бөлімінде егжей-тегжейлі сипатталған.

Алдын ала орнату режимі: бұл режим сақталған Бағдарламаларыңызды жүктеуге мүмкіндік береді. Бағдарлама — басқару элементтерінің (пернелер, сырғытпалар және т.б.) қалай жұмыс істейтіні туралы ақпарат жиынтығы. Олардың әрекетін Өңдеу режимінде реттеуге, содан кейін сақтауға болады. Бағдарламаларды пайдалану әр жолы MPD226 құрылғысын қайта бағдарламаламай, қажет болғанда жылдам жүктеуге болатын әртүрлі конфигурацияларды сақтауға мүмкіндік береді. Қосымша ақпарат алу үшін Алдын ала орнату режимі бөлімін қараңыз.

Өңдеу режимі: бұл режим MPD226 конфигурациясын өңдеуге мүмкіндік береді. Өңдеу режимі — орнатуды теңшеуге арналған қуатты құрал. Бұл режимде пернелердің, сырғытпалардың және басқа мүмкіндіктердің қалай жұмыс істейтінін өзгертуге болады. Мысалы, сырғытпа MIDI деректерінің шектеулі ауқымын ғана таратқанын қалауыңыз мүмкін немесе пернелердің сырғытпалардан бөлек MIDI арнасында таратылуын қалауыңыз мүмкін. Бұл және басқа да әртүрлі параметрлерді Өңдеу режимінде өзгертуге болады. Қосымша ақпарат алу үшін Өңдеу режимі бөлімін қараңыз.

Жаһандық режим: бұл режим жаһандық параметрлерді орнатуға және MPD226 функцияларына жалпы өзгерістер енгізуге мүмкіндік береді. Мысалы, дисплейдің жарықтығын, MIDI жалпы арнасын, MIDI тактілік параметрлерін, пернелердің жылдамдық қисығы мен сезімталдығын және т.б. орнатуға болады. Қосымша ақпарат алу үшін Жаһандық режим бөлімін қараңыз.

Алдын ала орнату режимі

Алдын ала орнату режимі Бағдарламаны таңдауға және жүктеуге мүмкіндік береді. MPD226 құрылғысында кейбір танымал DAW немесе плагиндермен нақты жұмыс істеу үшін біз жасаған бірнеше әдепкі Бағдарламалар бар, бірақ өз Бағдарламаларыңызды жасауға/өңдеуге, сақтауға және жүктеуге де болады.

Бағдарламаны таңдау/жүктеу үшін:

Алдын ала орнату түймесін басыңыз. (MPD226 құрылғысы бірінші рет қосылған сайын ол автоматты түрде Бағдарлама режимінде болады.) Дисплейде ағымдағы Бағдарлама атауы көрсетіледі (жыпылықтап).
Қолжетімді Бағдарламалар тізімін қарау үшін Деректер тетігін бұраңыз.
Қажетті Бағдарламаны жүктеу үшін Деректер тетігін басыңыз.

Бағдарламаны өңдеу үшін Өңдеу режимі бөлімін қараңыз.

Жаңа параметрлеріңізді Бағдарламада сақтау үшін:

Өңделген параметрлеріңізді сақтамайынша, жаңа Бағдарламаны жүктесеңіз, өзгерістеріңіз жоғалады.

Алдын ала орнату режиміне кіру үшін Алдын ала орнату түймесін басыңыз.
Бағдарламаны сақтау бетіне кіру үшін Оңға жылжыту меңзерін басыңыз.
Сақтау орны немесе Атау өрісін таңдау үшін жоғары/төмен меңзерлерді пайдаланыңыз:

Сақтау орны: жаңа параметрлеріңізді сақтағыңыз келетін Алдын ала орнатуды таңдау үшін Деректер тетігін бұраңыз (бұл Алдын ала орнатудың үстінен жазады).
Атау: ағымдағы таңбаны таңдау үшін Деректер тетігін бұраңыз. Алдыңғы/келесі таңбаға өту үшін солға/оңға меңзерлерді пайдаланыңыз.

Алдын ала орнатуды сақтау үшін Деректер тетігін басыңыз. Параметрлеріңіз жаңа Алдын ала орнатуға сақталады және дисплей автоматты түрде қалыпты Алдын ала орнату режиміне қайтады.

Өңдеу режимі

Өңдеу режиміне өту үшін Edit (Өңдеу) түймесін басыңыз.
Өңдеу үшін басқару элементін таңдау үшін қажетті басқару элементін (фейдер, пэд және т.б.) түртіңіз, басыңыз немесе онымен әрекеттесіңіз. дисплейде таңдалған басқару элементінің атауы жоғарғы сол жақ бұрышта пайда болады, ал өңделетін параметрлер оның астында көрсетіледі.

Өңдеу режимінің әр бетінде:

Ағымдағы беттегі параметрлерді жылжыту үшін жоғары/төмен Көрсеткілерді пайдаланыңыз.
Егер бірнеше бет болса (Pg1, Pg2 және т.б. арқылы көрсетілген), әртүрлі беттер арасында өту үшін сол жақ/оң жақ Көрсеткілерді пайдаланыңыз.
Ағымдағы таңдалған мәнді/параметрді өзгерту үшін Деректер тетігін бұраңыз. Кез келген мән/параметр автоматты түрде таңдалады; оны енгізу немесе таңдау үшін Деректер тетігін басудың қажеті жоқ.

Көбірек басқару элементтерін өңдеу үшін 2–3 қадамдарды қайталаңыз.

Әрбір басқару элементінің өңделетін параметрлері туралы нақты ақпарат алу үшін келесі бөлімдерді қараңыз.

Пэдтер (Pad 01–64)
Түрі: Жіберілетін оқиға түрі. Қолжетімді параметрлер: Note, Program Change және Program Bank.
MIDI арнасы: Бұл параметр деректер қай MIDI арнасы арқылы жіберілетінін анықтайды. Қолжетімді параметрлер: Common, USB A1–A16 және USB B1–B16.
Ескертпе: Егер Note таңдалған түрі болса, бұл нота нөмірін тағайындайды.
Aft: Егер Note таңдалған түрі болса, бұл Aftertouch параметрлерін анықтайды. Қолжетімді опциялар: Off, Chn (Арнадан кейін түрту) және Poly (Полифониялық түрту).
Бағдарлама нөмірі / Pgm: Егер Program Change немесе Program Bank таңдалған түрі болса, бұл бағдарлама нөмірін анықтайды. Қолжетімді ауқым: 000–127.
Msb / Lsb: Егер Program Change немесе Program Bank таңдалған түрі болса, бұлар MSB (Ең маңызды бит) және LSB (Ең аз маңызды бит) анықтайды. Қолжетімді ауқым: 000–127.
MIDI to DIN: MIDI деректерінің MIDI шығысына (On) жіберілетінін немесе жіберілмейтінін (Off) анықтайды. MIDI деректеріне қарамастан MPD226 USB қосылымына жіберіледі
осы параметр.
On Color / Off Color: Бұлар пэд басылғанда (Қосулы) және басылмағанда (Өшірулі) қандай түстер болатынын анықтайды. Қолжетімді параметрлер: Off, Red, Orange, Amber, Yellow, Green, Green Blue, Aqua, Light Blue, Blue, Purple, Pink, Hot Pink, Light Purple, Light Green, Light Pink, Grey.
Note Mode: Егер Note таңдалған түрі болса, бұл оның Toggle немесе Momentary режимінде екенін анықтайды.

Фейдерлер (Fader 01–12)
Түрі: Жіберілетін оқиға түрі. Қолжетімді параметрлер: Aftertouch және MIDI CC.
MIDI арнасы: Бұл параметр деректер қай MIDI арнасы арқылы жіберілетінін анықтайды. Қолжетімді параметрлер: Common, USB A1–A16 және USB B1–B16.
CC нөмірі: Егер MIDI CC таңдалған түрі болса, бұл MIDI CC анықтайды. Қолжетімді ауқым: 000–127.
MIDI to DIN: MIDI деректерінің MIDI шығысына (On) жіберілетінін немесе жіберілмейтінін (Off) анықтайды. MIDI деректеріне қарамастан MPD226 USB қосылымына жіберіледі
осы параметр.
Min / Max: Егер Aftertouch таңдалған түрі болса, бұлар ең төменгі (Min) және ең жоғарғы
(Max) мәндерін анықтайды. (Егер Min мәні Max мәнінен жоғары болса, фейдердің полярлығы кері болады.)

Ажыратқыштар (Switch 01–12)
Түрі: Жіберілетін оқиға түрі. Қолжетімді параметрлер: Note, CC, PrgChange, PrgBank және Keystroke.
MIDI арнасы: Бұл параметр деректер қай MIDI арнасы арқылы жіберілетінін анықтайды. Қолжетімді параметрлер: Common, USB A1–A16 және USB B1–B16.
Ескертпе: Егер Note таңдалған түрі болса, бұл нота нөмірін тағайындайды.
Velo: Егер Note таңдалған түрі болса, бұл жылдамдықты тағайындайды. Қолжетімді ауқым: 000–127.
Режим: Егер Note немесе CC таңдалған түрі болса, бұл оның Toggle немесе Momentary режимінде екенін анықтайды.
CC нөмірі: Егер CC таңдалған түрі болса, бұл MIDI CC нөмірін анықтайды. Қолжетімді ауқым: 000–127.
Инверсия: Егер CC таңдалған түрі болса, ажыратқыштар "өшірулі" мәні ретінде 000, ал "қосулы" мәні ретінде 127 жібереді. Бұл жіберілген мәндер жоғарыда сипатталғандай қалыпты (Off) немесе ауыстырылған/кері (On) екенін анықтайды.
Бағдарлама нөмірі / Pgm: Егер PrgChange немесе PrgBank таңдалған түрі болса, бұл бағдарлама нөмірін анықтайды. Қолжетімді ауқым: 000–127.
Msb / Lsb: Егер PrgChange немесе PrgBank таңдалған түрі болса, бұлар MSB (Ең маңызды бит) және LSB (Ең аз маңызды бит) анықтайды. Қолжетімді ауқым: 000–127.
MIDI to DIN: MIDI деректерінің MIDI шығысына (On) жіберілетінін немесе жіберілмейтінін (Off) анықтайды. MIDI деректеріне қарамастан MPD226 USB қосылымына жіберіледі
осы параметр.
Key 1: Егер Keystroke таңдалған түрі болса, бұл ажыратқыш жіберетін пернелер тіркесімін анықтайды. Қолжетімді пернелер тіркесімі: 0–9, A–Z, F1–F12, Backspace, Return, Up Arrow, Down Arrow, Left Arrow, Right Arrow, Tab, әртүрлі таңбалар ( , . / [ ] \ '; ), Esc, Insert, Home, Page Up, Delete, End, Page Down және Num 0–9.
Key 2: Егер Keystroke таңдалған түрі болса, бұл Key 1 пернелер тіркесімімен ажыратқыш жіберетін өзгерту пернелер тіркесімін (мысалы, Shift, Command және т.б.) анықтайды. Қолжетімді өзгерту пернелер тіркесімі: None, Control, Shift, Alt, Option, Control-Shift, Control-Alt, Control-Option, Shift-Alt, Shift-Option, Alt-Option, Control-Option-Alt, Control-Shift-Alt және ControlShift-Option.
Кеңес: HID (Адам интерфейсі құрылғысы) протоколы құрылғыларға әдеттегі компьютер пернетақтасының пернелер тіркесімін жіберуге мүмкіндік береді. USB ойын контроллерлері осының мысалы болып табылады және компьютердің пернетақтасына балама ретінде әрекет етеді. MPD226 сонымен қатар HID протоколын пайдаланады, бұл сізге белгілі бір түймелерді бағдарламалық құралыңызға ең жиі қолданылатын пернелер тіркесімін жіберу үшін конфигурациялауға мүмкіндік береді, сондықтан енді компьютердің пернетақтасы мен MPD226 арасында назарды үнемі ауыстырудың қажеті жоқ.

Түймелер (Потенциометр 01–12)
Түрі: Жіберілетін хабарлама түрі. Қолжетімді параметрлер: MIDI CC, Aftertouch, Increment/Decrement 1 (Inc/Dec1) және Increment/Decrement 2 (Inc/Dec2).
MIDI арнасы: Бұл параметр хабарламалар қай MIDI арнасы арқылы жіберілетінін анықтайды. Қолжетімді параметрлер: Common, USB A1–A16 және USB B1–B16.
CC нөмірі: Егер MIDI CC немесе Inc/Dec2 таңдалған түрі болса, бұл MIDI CC нөмірін анықтайды. Қолжетімді ауқым: 000–127.
MIDI to DIN: Бұл MIDI деректерінің MIDI шығысына (On) жіберілетінін немесе жіберілмейтінін (Off) анықтайды. MIDI деректеріне қарамастан MPD226 USB қосылымына жіберіледі
осы параметр.
Min / Max: Егер MIDI CC немесе Aftertouch таңдалған түрі болса, бұлар ең төменгі (Min) және ең жоғарғы (Max) мәндерін анықтайды. (Егер Min мәні Max мәнінен жоғары болса, түйменің полярлығы кері болады.) Қолжетімді ауқым: 000–127.
MSB / LSB: Егер Inc/Dec1 таңдалған түрі болса, бұлар MSB (Ең маңызды бит) және LSB (Ең аз маңызды бит) анықтайды. Қолжетімді ауқым: 000–127.
Мән: Егер Inc/Dec1 таңдалған түрі болса, бұл Increment (CC #96) немесе Decrement (CC #97) хабарламасы арқылы жіберілген мәнді анықтайды. Қолжетімді ауқым: 000–127.

Ескертпені қайталау
Уақыт бөлімі: Негізгі қарқынның немесе сыртқы сағаттың бөлігі ретінде Ескертпені қайталау қайталануының жылдамдығы. Қолжетімді опциялар: 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 және 1/32T. (T үштік негізіндегі уақыт бөлімін білдіреді.)
Режим: Бұл оның Toggle немесе Momentary режимінде екенін анықтайды.
Шлюз: Ескертпені қайталау мүмкіндігінің қайталанған ноталарының ұзақтығы. Қолжетімді ауқым ағымдағы уақытты бөлу параметрінің 1–99% құрайды.
Тербеліс: Ескертпені қайталау мүмкіндігінің қайталанған ноталарында қолданылатын тербеліс мөлшері. Қолжетімді ауқым 50–75%.

Қарқын (Қарқынды түрту)
BPM: Минутына соққылармен көрсетілген қарқын. Қолжетімді ауқым 30–300 BPM.
Уақыт бөлімі: Негізгі қарқынның немесе сыртқы сағаттың бөлігі ретінде Ескертпені қайталау қайталануының жылдамдығы. Қолжетімді опциялар: 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 және 1/32T. (T үштік негізіндегі уақыт бөлімін білдіреді.)
Шлюз: Ескертпені қайталау мүмкіндігінің қайталанған ноталарының ұзақтығы. Қолжетімді ауқым ағымдағы уақытты бөлу параметрінің 1– 99% құрайды.
Тербеліс: Ескертпені қайталау мүмкіндігінің қайталанған ноталарында қолданылатын тербеліс мөлшері. Қолжетімді ауқым 50–75%.

Тасымалдау (Тоқтату, Ойнату, Жазу)
Түрі: Жіберілетін оқиға түрі. Қолжетімді параметрлер: MMC, MMC/MIDI, MIDI нақты уақыты, MIDI CC және PTEX. PTEX күйіне орнатылған кезде, тасымалдауды басқару хабарламалары жалпы арнаға (Common Chnl) қарамастан, тек USB B портында, 16 арнада жіберіледі. PTEX параметрі тек Avid^® Pro Tools^® Express бағдарламасымен пайдалануға арналған.
MIDI to DIN: MIDI деректерінің MIDI шығысына (On) жіберілетінін немесе жіберілмейтінін (Off) анықтайды. MIDI деректеріне қарамастан MPD226 USB қосылымына жіберіледі

Жаһандық режим

Жаһандық режимге өту үшін Global (Жаһандық) түймесін басыңыз.

Жаһандық режимнің әрбір бетінде:

Ағымдағы беттегі параметрлерді жылжыту үшін жоғары/төмен Cursors (Көрсеткілерді) пайдаланыңыз.
Әртүрлі беттер арасында жылжу үшін сол/оң Cursors (Көрсеткілерді) пайдаланыңыз.
Қазіргі таңдалған мәнді/параметрді өзгерту үшін Data Dial (Деректер тетігін) бұраңыз. Кез келген мән/параметр автоматты түрде таңдалады; оны енгізу немесе таңдау үшін Data Dial (Деректер тетігін) басудың қажеті жоқ.

Жаһандық параметрлеріңізді сақтау үшін төмендегі Utilities (Утилиталар) бөлімін қараңыз.

Әрбір басқару элементінің өңделетін параметрлері туралы нақты ақпарат алу үшін келесі бөлімдерді қараңыз.

MIDI Channel (MIDI арнасы)
Common Chnl (Channel) (Жалпы арна (Арна)): Бұл параметр жалпы арнаның қай MIDI арнасы екенін анықтайды (әр түрлі басқару элементтерін өңдеу режимінде жалпы арнаға тағайындауға болады). Қол жетімді параметрлер: USB A1–A16 және USB B1–B16.

Note Display (Ескертпе дисплейі)
Type (Түрі): Дисплейде ескертпелерді Values (Мәндер) (мысалы, C2, F#3 және т.б.) ретінде немесе Number (Сан) (мысалы, 36, 54 және т.б.) ретінде көрсету керектігін анықтайды.

Pads (Пернелер)
Pad Threshold (Перне табалдырығы): Пернелерді іске қосу үшін жылдамдық табалдырығы. Қол жетімді ауқым: 0–10. Бұл жалған іске қосуды болдырмауға немесе пернелерді іске қосуды жеңілдетуге көмектеседі.
Velocity Curve (Жылдамдық қисығы): Пернелердің жылдамдық қисығы. Қол жетімді параметрлер: Linear (Сызықтық), Exp1, Exp2, Log1 және Log2.
Pad Gain (Перне күшейтуі): Пернелердің жалпы жылдамдық сезімталдығы. Қол жетімді ауқым: 1–10. 1 кезінде 127 жылдамдық мәнін жасау үшін көп күш қажет болады. 10 кезінде керісінше болады.

Tempo (Темп)
Tempo (Темп): Минут сайынғы соққылармен көрсетілген жаһандық темп. MPD226 өзінің ішкі MIDI сағатын пайдаланған кезде, бұл жаһандық темп параметрі Note Repeat жылдамдығын анықтайды. Қол жетімді ауқым: 30–300 BPM.
Tap Average (Орташа түрту): Жаңа темпті енгізу үшін Tap Tempo (Темпті түрту) түймесін қанша рет басу керек. Қол жетімді ауқым: 2–4.
Tempo LED (Темп шамы): MPD226 өзінің ішкі MIDI сағатын пайдаланған кезде, Tap Tempo (Темпті түрту) шамы ағымдағы темп параметрімен уақыт бойынша жыпылықтайды. Бұл мүмкіндікті On (Қосу) немесе Off (Өшіру) күйіне орнатуға болады.

Clock (Сағат)
Source (Дереккөз): MPD226 өзінің Internal (Ішкі) MIDI сағатын пайдалана ма, әлде External (Сыртқы) сағатқа (мысалы, DAW-дан) сілтеме жасай ма, соны анықтайды.

SysEx
Send Program (Бағдарламаны жіберу): SysEx арқылы жіберілетін бағдарлама. Қол жетімді опциялар: жеке бағдарлама нөмірлері немесе all (барлық) бағдарламалар. Бағдарламаны жіберу үшін Data Dial (Деректер тетігін) басыңыз.

Utilities (Утилиталар)
Contrast (Контраст): display (дисплей) контрасты. Қол жетімді опциялар: 0-ден 99-ға дейін.

Save Globals (Жаһандықтарды сақтау)
Бұл бетте жаһандық параметрлеріңізді сақтау үшін Data Dial (Деректер тетігін) басыңыз. Дисплейде Saving Globals (Жаһандықтарды сақтау) жыпылықтағаннан кейін, жаһандық параметрлер MPD226 ішкі жадында сақталады.

OS (ОЖ)
Version (Нұсқа): MPD226 ағымдағы операциялық жүйесінің ақпараты.
Boot ROM (Жүктеу ROM): MPD226 ағымдағы ROM тек оқуға арналған жадының ақпараты.

Сілтемелер

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Akai MPD226 нұсқаулығы жүктеп алу
