Akai MPD226 Príručka

Obsah

Úvod

Obsah balenia

  • MPD226
  • USB kábel
  • (2) 1/8"-to-MIDI adaptéry
  • Karty na stiahnutie softvéru
  • Používateľská príručka
  • Príručka o bezpečnosti a záruke


Navštívte stránku akaipro.com a nájdite webovú stránku pre MPD226, kde si môžete stiahnuť softvér MPD226 Editor a dokumentáciu k predvoľbám.

Podpora

Pre najnovšie informácie o tomto produkte (systémové požiadavky, informácie o kompatibilite atď.) a registráciu produktu navštívte: akaipro.com.

Pre ďalšiu podporu produktu navštívte: akaipro.com/support.

Rýchly štart

  1. Použite priložený USB kábel na pripojenie USB portu MPD226 k dostupnému USB portu na vašom počítači (zapnutý).
  2. Na svojom počítači otvorte vašu digitálnu audio pracovnú stanicu (DAW).
  3. Vyberte MPD226 ako ovládač v časti Preferences (Predvoľby), Device Setup (Nastavenie zariadenia) alebo Options (Možnosti) vašej DAW.

informácie Tip: MPD226 môžete použiť s aplikáciou pre iOS, ktorú je možné ovládať cez MIDI. Postupujte nasledovne:

  1. Stlačte a podržte Up Cursor (Kurzor nahor).
  2. Pripojte svoje zariadenie so systémom iOS (zapnuté) k USB portu MPD226 pomocou súpravy Apple iPad Camera Connection Kit (predáva sa samostatne).
  3. Po zapnutí MPD226 uvoľnite Up Cursor (Kurzor nahor).

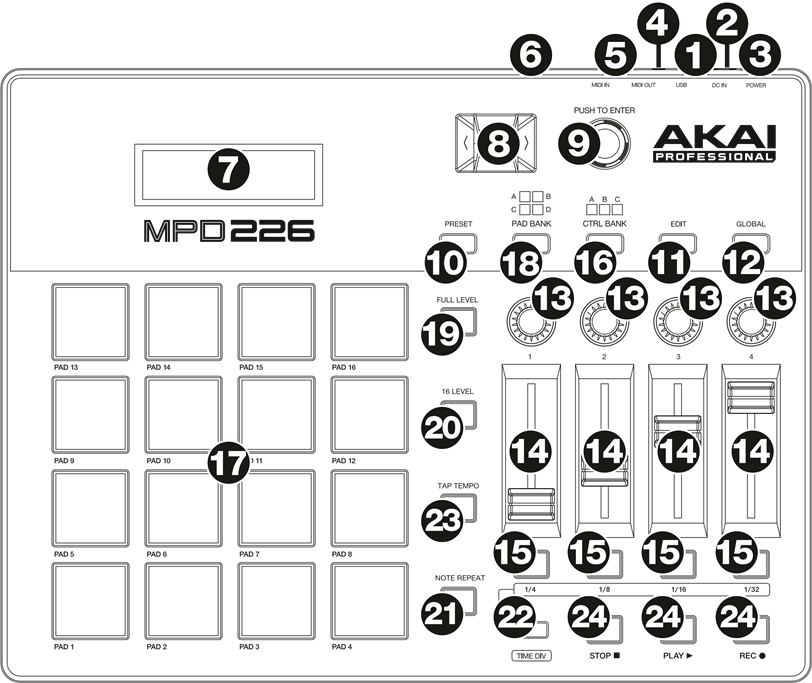

Funkcie

Funkcie

  1. USB Port: Pomocou štandardného USB kábla pripojte tento USB port k svojmu počítaču. USB port počítača poskytuje dostatočný výkon pre MPD226. Ak ho pripojíte k USB rozbočovaču, uistite sa, že ide o napájaný rozbočovač. Toto pripojenie sa používa aj na odosielanie a prijímanie MIDI dát do a z vášho počítača.
    MPD226 môžete napájať aj pripojením tohto USB portu k elektrickej zásuvke pomocou štandardnej USB nabíjačky (predáva sa samostatne). Ak to urobíte, nastavte všetky príslušné ovládacie prvky tak, aby odosielali svoje MIDI správy z MIDI Out. Všetky ovládacie prvky nastavené na prenos iba cez USB Port nebudú odoslané do zariadenia pripojeného k MIDI Out.
    Pri používaní MPD226 s externým MIDI zariadením:
  • Ak je externé zariadenie pripojené k MIDI Out, váš počítač môže odosielať MIDI správy touto cestou: Computer → MPD226 → External Device (Počítač → MPD226 → Externé zariadenie).
  • Ak je externé zariadenie pripojené k MIDI In, externé zariadenie odosiela MIDI správy touto cestou: External Device → MPD226 → Computer (Externé zariadenie → MPD226 → Počítač). MIDI správy potom môžu byť odoslané do externého zariadenia cez MIDI Out, ale musia prejsť najskôr cez počítač.
  1. Power Input: Pripojte tento napájací vstup do elektrickej zásuvky pomocou voliteľného napájacieho adaptéra (6 V DC, 1 A, stredový kladný pól, predáva sa samostatne). Alternatívne, ak chcete použiť MPD226 na ovládanie externého MIDI zariadenia a bez pripojenia k počítaču, môžete pripojiť USB Port MPD226 k elektrickej zásuvke pomocou štandardnej USB nabíjačky (predáva sa samostatne).
  2. Power Button: Stlačením tohto tlačidla zapnete alebo vypnete MPD226.
  3. MIDI Out: Pomocou priloženého 1/8"-to-MIDI adaptéra a štandardného päťkolíkového MIDI kábla pripojte tento MIDI Out k MIDI In externého MIDI zariadenia (napr. syntetizátor, sekvencer, automatický bubeník atď.). Prečítajte si vyššie uvedený popis USB Port pre informácie o tom, ako sa smerujú MIDI správy pri používaní MPD226.


Nepripájajte audio zariadenia (napr. slúchadlá, monitory atď.) k tomuto konektoru. Použite priložený 1/8"-to-MIDI adaptér len na pripojenie MIDI zariadení.

  1. MIDI In: Pomocou priloženého 1/8"-to-MIDI adaptéra a štandardného päťkolíkového MIDI kábla pripojte tento MIDI In k MIDI Out externého MIDI zariadenia (napr. iný MIDI kontrolér). MIDI správy odoslané do tohto MIDI In budú odoslané do vášho počítača cez USB port. Prečítajte si vyššie uvedený popis USB Port pre informácie o tom, ako sa smerujú MIDI správy pri používaní MPD226.


Nepripájajte audio zariadenia (napr. slúchadlá, monitory atď.) k tomuto konektoru. Použite priložený 1/8"-to-MIDI adaptér len na pripojenie MIDI zariadení.

  1. Kensington® Lock: Tento otvor pre zámok Kensington môžete použiť na zabezpečenie MPD226 k stolu alebo inému povrchu.
  2. Display: Použite tento displej na zobrazenie ponúk, možností, parametrov a nastavení MPD226.
  3. Cursors: Pomocou týchto tlačidiel môžete prechádzať ponukami a možnosťami na aktuálnej stránke na displeji.
  4. Data Dial: Použite tento ovládač na zmenu hodnôt parametrov, nastavení atď. na displeji. Stlačenie ovládača tiež funguje ako tlačidlo Enter (Potvrdiť).
  5. Preset: Stlačením tohto tlačidla vstúpite do režimu Preset Mode (Režim predvolieb). Viac informácií nájdete v časti Operation > Preset Mode (Operácie > Režim predvolieb).
  6. Edit: Stlačením tohto tlačidla vstúpite do režimu Edit Mode (Režim úprav). Viac informácií nájdete v časti Operation > Edit Mode (Operácie > Režim úprav).
  7. Global: Stlačením tohto tlačidla vstúpite do režimu Global Mode (Globálny režim). Viac informácií nájdete v časti Operation > Global Mode (Operácie > Globálny režim).
  8. Potentiometers: Použite tieto 360° gombíky na odosielanie správ o nepretržitých ovládačoch do vášho softvéru alebo externého MIDI zariadenia.
  9. Faders: Použite tieto fadery na odosielanie správ o nepretržitých ovládačoch do vášho softvéru alebo externého MIDI zariadenia.
  10. Switches: Použite tieto prepínače na odosielanie MIDI CC správ do vášho softvéru alebo externého MIDI zariadenia. Keď svieti Time Div, stlačením jedného z týchto prepínačov vyberiete časové delenie funkcie Note Repeat (Opakovanie nôt). Stlačením svietiaceho prepínača vyberiete časové delenie založené na triolách (prepínač bude blikať). Opätovným stlačením blikajúceho prepínača sa vrátite k normálnemu časovému deleniu.
  11. Control Bank (Ctrl Bank): Použite toto tlačidlo na výber jednej z troch nezávislých bánk potenciometrov, faderov a prepínačov. To vám umožní ovládať až 36 nezávislých parametrov.
  12. Pads: Použite tieto pady na spúšťanie úderov bicích alebo iných samplov vo vašom softvéri alebo externom MIDI zvukovom module. Pady sú citlivé na tlak a rýchlosť, vďaka čomu sú veľmi citlivé a intuitívne na hranie.
  13. Pad Bank: Použite toto tlačidlo na výber jednej zo štyroch nezávislých bánk padov. To vám umožní prístup až k 64 rôznym padom (16 padov v 4 bankách padov).
  14. Full Level: Stlačením tohto tlačidla aktivujete režim Full Level (Plná úroveň), v ktorom pady vždy hrajú s maximálnou rýchlosťou (127), bez ohľadu na to, ako silno alebo slabo ich udriete.
  15. 16 Level: Stlačením tohto tlačidla aktivujete/deaktivujete 16 Level (16 úrovní). Po aktivácii sa posledný zasiahnutý pad dočasne skopíruje do všetkých 16 padov. Pady teraz budú vydávať rovnaké číslo tónu ako počiatočný pad, ale s pevnými hodnotami rýchlosti, ktoré sa zvyšujú so zvyšujúcim sa číslom padu (napr. Pad 1 je minimum, Pad 16 je maximum), bez ohľadu na to, ako silno ich udriete.
  16. Note Repeat: Stlačte a podržte toto tlačidlo počas úderu na pad, aby sa pad znova spustil rýchlosťou založenou na aktuálnom tempe a nastaveniach Time Division (Časové delenie).
    Tip: Funkciu Note Repeat (Opakovanie nôt) môžete synchronizovať s interným alebo externým zdrojom MIDI hodín.
  17. Tap Tempo: Stlačte toto tlačidlo v súlade s požadovaným tempom, aby ste zadali nové tempo (v BPM). To ovplyvní rýchlosť funkcie Note Repeat (Opakovanie nôt).

informácie Note: (Poznámka:) Toto tlačidlo je deaktivované, ak je funkcia Note Repeat (Opakovanie nôt) synchronizovaná s externým zdrojom MIDI hodín.

  1. Time Div: Stlačte toto tlačidlo a potom stlačte jeden zo štyroch switches (prepínačov) nad ním, aby ste vybrali časové delenie funkcie Note Repeat (Opakovanie nôt): štvrťové noty (1/4), osminové noty (1/8), šestnástinové noty (1/16) alebo tridsaťdvojinové noty (1/32). Stlačením svietiaceho prepínača vyberiete časové delenie založené na triolách (prepínač bude blikať). Opätovným stlačením blikajúceho prepínača sa vrátite k normálnemu časovému deleniu. Kým toto tlačidlo svieti, switches (prepínače) nebudú odosielať žiadne zo svojich bežných MIDI správ.
  2. Transport Buttons: Tieto tri tlačidlá sú vyhradené tlačidlá na odosielanie konvenčných príkazov na ovládanie prenosu: Stop (Zastaviť), Play (Prehrať) a Record (Nahrať). Tieto môžu byť nastavené na odosielanie MIDI (Start/Stop), prednastavených MIDI CC hodnôt, MMC (MIDI Machine Control) a MMC/MIDI SysEx. Nastavenie PTEX je určené len na použitie s Avid® Pro Tools® Express.

Prevádzka

MPD226 má tri rôzne režimy prevádzky. Ku každému režimu je možné pristupovať stlačením príslušného tlačidla na MPD226.

Na každej stránke každého režimu:

  • Použite horné/dolnékurzory na presun medzi nastaveniami na aktuálnej stránke.
  • Použite ľavé/pravékurzory na presun medzi rôznymi stránkami.
  • Otočteúdajovým kolieskom na zmenu aktuálne vybranej hodnoty/nastavenia.

Nasleduje krátky popis každého režimu. Každý režim je podrobne popísaný v príslušnej časti tejto Používateľskej príručky.

Režim predvolieb: Tento režim umožňuje načítať uložené programy. Program je zbierka informácií o tom, ako sa budú ovládače (pady, fadery atď.) správať. Ich správanie je možné upraviť v režime úprav a potom uložiť. Používanie programov vám umožňuje ukladať rôzne konfigurácie, ktoré je možné rýchlo načítať, keď ich potrebujete, bez toho, aby ste museli MPD226 zakaždým preprogramovať. Ďalšie informácie nájdete v časti Režim predvolieb.

Režim úprav: Tento režim vám umožňuje upraviť konfiguráciu MPD226. Režim úprav je výkonný nástroj na prispôsobenie nastavenia. V tomto režime môžete meniť správanie padov, faderov a ďalších funkcií. Môžete napríklad chcieť, aby fader prenášal iba obmedzený rozsah MIDI dát, alebo aby pady prenášali na inom MIDI kanáli ako fadery. Tieto a ďalšie rôzne parametre môžete zmeniť v režime úprav. Ďalšie informácie nájdete v časti Režim úprav.

Globálny režim: Tento režim vám umožňuje nastaviť globálne parametre a vykonať všeobecné zmeny vo fungovaní MPD226. Môžete napríklad nastaviť jas displeja, spoločný kanál MIDI, nastavenia MIDI hodín, krivku rýchlosti a citlivosť padov a ďalšie. Ďalšie informácie nájdete v časti Globálny režim.

Režim predvolieb

Režim predvolieb vám umožňuje vybrať a načítať program. MPD226 má niekoľko predvolených programov, ktoré sme vytvorili špeciálne na prácu s niektorými populárnymi DAW alebo plug-inmi, ale môžete si tiež vytvárať/upravovať, ukladať a načítať vlastné programy.

Výber/načítanie programu:

  1. Stlačte Preset (Predvoľba). (Pri prvom zapnutí MPD226 bude automaticky v režime programu.) Na displeji sa zobrazí názov aktuálneho programu (bliká).
  2. Otočenímúdajového kolieska prechádzajte zoznamom dostupných programov.
  3. Stlačením údajového kolieska načítajte požadovaný program.

Ak chcete upraviť program, pozrite si časť Režim úprav.

Uloženie nových nastavení do programu:
Dôležité informácie!
Ak neuložíte upravené nastavenia, vaše zmeny sa stratia, ak načítate nový program.

  1. StlačenímPreset (Predvoľba) vstúpte do režimu predvolieb.
  2. Stlačenímpravého kurzora vstúpte na stránku Uložiť program.
  3. Pomocou horných/dolnýchkurzorov vyberte pole Uložiť do alebo Názov:
  • Uložiť do: Otočením údajového kolieska vyberte predvoľbu, do ktorej chcete uložiť nové nastavenia (prepíše sa táto predvoľba).
  • Názov: Otočením údajového kolieska vyberte aktuálny znak. Pomocou ľavého/pravého kurzora sa presuňte na predchádzajúci/nasledujúci znak.
  1. Stlačením údajového kolieska uložte predvoľbu. Vaše nastavenia sa uložia do novej predvoľby a displej sa automaticky vráti do normálneho režimu predvolieb.

Režim úprav

  1. Pre vstup do režimu úprav stlačte Edit (Upraviť).
  2. Vyberte ovládač, ktorý chcete upraviť, dotykom, stlačením alebo manipuláciou s požadovaným ovládačom (fader, pad atď.). Na displeji sa v ľavom hornom rohu zobrazí názov vybratého ovládača a pod ním sa zobrazia upraviteľné parametre.

Na každej stránke režimu úprav:

  • Použite kurzory hore/dole (up/down Cursors) na pohyb medzi parametrami na aktuálnej stránke.
  • Ak existuje viacero stránok (označených ako Pg1, Pg2 atď.), použite kurzory vľavo/vpravo (left/right Cursors) na pohyb medzi rôznymi stránkami.
  • Otočte Data Dial (Dátový ovládač) na zmenu aktuálne vybratej hodnoty/nastavenia. Akákoľvek hodnota/nastavenie sa vyberie automaticky; nemusíte stlačiť Data Dial (Dátový ovládač) na vstup alebo výber.
  1. Ak chcete upraviť viac ovládačov, zopakujte kroky 2 – 3.

Podrobné informácie o upraviteľných parametroch každého ovládača nájdete v nasledujúcich častiach.

Pady (Pad 01 – 64)
Type (Typ): Typ udalosti, ktorá sa bude odosielať. Dostupné nastavenia sú Note (Nota), Program Change (Zmena programu) a Program Bank (Banka programov).
MIDI Channel (MIDI kanál): Toto nastavenie určuje, cez ktorý MIDI kanál sa budú odosielať dáta. Dostupné nastavenia sú Common (Spoločný), USB A1 – A16 a USB B1 – B16.
Note (Nota): Ak je vybratý typ Note (Nota), toto priradí číslo noty.
Aft (Aft): Ak je vybratý typ Note (Nota), toto určuje nastavenia Aftertouch. Dostupné možnosti sú Off (Vypnuté), Chn (Kanálový Aftertouch) a Poly (Polyfonický Aftertouch).
Program Number / Pgm (Číslo programu / Pgm): Ak je vybratý typ Program Change (Zmena programu) alebo Program Bank (Banka programov), toto určuje číslo programu. Dostupný rozsah je 000 – 127.
Msb / Lsb (Msb / Lsb): Ak je vybratý typ Program Change (Zmena programu) alebo Program Bank (Banka programov), toto určuje MSB (Most Significant Bit – Najvýznamnejší bit) a LSB (Least Significant Bit – Najmenej významný bit). Dostupný rozsah je 000 – 127.
MIDI to DIN (MIDI na DIN): Určuje, či sa MIDI dáta odosielajú do MIDI Out (MIDI výstup) (On (Zapnuté)) alebo nie (Off (Vypnuté)). MIDI dáta sa budú odosielať do USB pripojenia MPD226 bez ohľadu na toto nastavenie.
On Color / Off Color (Farba zapnutia / Farba vypnutia): Toto určuje, aké farby bude mať pad pri stlačení (On (Zapnuté)) a pri nestlačení (Off (Vypnuté)). Dostupné nastavenia sú Off (Vypnuté), Red (Červená), Orange (Oranžová), Amber (Jantárová), Yellow (Žltá), Green (Zelená), Green Blue (Zelenomodrá), Aqua (Akvamarínová), Light Blue (Svetlomodrá), Blue (Modrá), Purple (Fialová), Pink (Ružová), Hot Pink (Sýto ružová), Light Purple (Svetlofialová), Light Green (Svetlozelená), Light Pink (Svetloružová), Grey (Sivá).
Note Mode (Režim nôt): Ak je vybratý typ Note (Nota), toto určuje, či je v režime Toggle (Prepínanie) alebo Momentary (Momentálny).

Fadery (Fader 01 – 12)
Type (Typ): Typ udalosti, ktorá sa bude odosielať. Dostupné nastavenia sú Aftertouch a MIDI CC.
MIDI Channel (MIDI kanál): Toto nastavenie určuje, cez ktorý MIDI kanál sa budú odosielať dáta. Dostupné nastavenia sú Common (Spoločný), USB A1 – A16 a USB B1 – B16.
CC Number (Číslo CC): Ak je vybratý typ MIDI CC, toto určuje MIDI CC. Dostupný rozsah je 000 – 127.
MIDI to DIN (MIDI na DIN): Určuje, či sa MIDI dáta odosielajú do MIDI Out (MIDI výstup) (On (Zapnuté)) alebo nie (Off (Vypnuté)). MIDI dáta sa budú odosielať do USB pripojenia MPD226 bez ohľadu na toto nastavenie.
Min / Max (Min / Max): Ak je vybratý typ Aftertouch, toto určuje najnižšiu (Min) a najvyššiu
(Max) hodnotu. (Ak je Min vyššie ako Max, polarita fadera sa obráti.)

Prepínače (Switch 01 – 12)
Type (Typ): Typ udalosti, ktorá sa bude odosielať. Dostupné nastavenia sú Note (Nota), CC, PrgChange (Zmena programu), PrgBank (Banka programov) a Keystroke (Stlačenie klávesu).
MIDI Channel (MIDI kanál): Toto nastavenie určuje, cez ktorý MIDI kanál sa budú odosielať dáta. Dostupné nastavenia sú Common (Spoločný), USB A1 – A16 a USB B1 – B16.
Note (Nota): Ak je vybratý typ Note (Nota), toto priradí číslo noty.
Velo (Velo): Ak je vybratý typ Note (Nota), toto priradí rýchlosť. Dostupný rozsah je 000 – 127.
Mode (Režim): Ak je vybratý typ Note (Nota) alebo CC, toto určuje, či je v režime Toggle (Prepínanie) alebo Momentary (Momentálny).
CC Number (Číslo CC): Ak je vybratý typ CC, toto určuje číslo MIDI CC. Dostupný rozsah je 000 – 127.
Invert (Invertovať): Ak je vybratý typ CC, prepínače odosielajú 000 ako hodnotu „vypnutia“ a 127 ako hodnotu „zapnutia“. Toto určuje, či sú odosielané hodnoty normálne (Off (Vypnuté)), ako je opísané vyššie, alebo prepnuté/invertované (On (Zapnuté)).
Program Number / Pgm (Číslo programu / Pgm): Ak je vybratý typ PrgChange (Zmena programu) alebo PrgBank (Banka programov), toto určuje číslo programu. Dostupný rozsah je 000 – 127.
Msb / Lsb (Msb / Lsb): Ak je vybratý typ PrgChange (Zmena programu) alebo PrgBank (Banka programov), toto určuje MSB (Most Significant Bit – Najvýznamnejší bit) a LSB (Least Significant Bit – Najmenej významný bit). Dostupný rozsah je 000 – 127.
MIDI to DIN (MIDI na DIN): Určuje, či sa MIDI dáta odosielajú do MIDI Out (MIDI výstup) (On (Zapnuté)) alebo nie (Off (Vypnuté)). MIDI dáta sa budú odosielať do USB pripojenia MPD226 bez ohľadu na toto nastavenie.
Key 1 (Kláves 1): Ak je vybratý typ Keystroke (Stlačenie klávesu), toto určuje, aké stlačenie klávesu prepínač odošle. Dostupné stlačenia klávesov sú 0 – 9, A – Z, F1 – F12, Backspace (Backspace), Return (Enter), Up Arrow (Šípka hore), Down Arrow (Šípka dole), Left Arrow (Šípka vľavo), Right Arrow (Šípka vpravo), Tab (Tab), rôzne symboly ( , . / [ ] \ '; ), Esc (Esc), Insert (Insert), Home (Home), Page Up (Page Up), Delete (Delete), End (End), Page Down (Page Down) a Num 0 – 9.
Key 2 (Kláves 2): Ak je vybratý typ Keystroke (Stlačenie klávesu), toto určuje, aký modifikačný kláves (napr. Shift, Command atď.), ak nejaký existuje, prepínač odošle so stlačením klávesu Key 1 (Kláves 1). Dostupné modifikačné klávesy sú None (Žiadny), Control (Control), Shift (Shift), Alt (Alt), Option (Option), Control-Shift (Control-Shift), Control-Alt (Control-Alt), Control-Option (Control-Option), Shift-Alt (Shift-Alt), Shift-Option (Shift-Option), Alt-Option (Alt-Option), Control-Option-Alt (Control-Option-Alt), Control-Shift-Alt (Control-Shift-Alt) a ControlShift-Option.
Tip: Protokol HID (Human Interface Device – Zariadenie pre ľudské rozhranie) umožňuje zariadeniam odosielať typické stlačenia klávesov počítačovej klávesnice. USB herné ovládače sú toho príkladom, pričom fungujú ako alternatíva k počítačovej klávesnici. MPD226 tiež používa protokol HID, ktorý vám umožňuje nakonfigurovať určité tlačidlá na odosielanie najčastejšie používaných stlačení klávesov do vášho softvéru, takže už nemusíte neustále prepínať zaostrenie medzi počítačovou klávesnicou a vaším MPD226.

Gombíky (Potenciometer 01 – 12)
Type (Typ): Typ správy, ktorá sa bude odosielať. Dostupné nastavenia sú MIDI CC, Aftertouch, Increment/Decrement 1 (Prírastok/Úbytok 1) (Inc/Dec1) a Increment/Decrement 2 (Prírastok/Úbytok 2) (Inc/Dec2).
MIDI Channel (MIDI kanál): Toto nastavenie určuje, cez ktorý MIDI kanál sa budú odosielať správy. Dostupné nastavenia sú Common (Spoločný), USB A1 – A16 a USB B1 – B16.
CC Number (Číslo CC): Ak je vybratý typ MIDI CC alebo Inc/Dec2, toto určuje číslo MIDI CC. Dostupný rozsah je 000 – 127.
MIDI to DIN (MIDI na DIN): Toto určuje, či sa MIDI dáta odosielajú do MIDI výstupu (On (Zapnuté)) alebo nie (Off (Vypnuté)). MIDI dáta sa budú odosielať do USB pripojenia MPD226 bez ohľadu na toto nastavenie.
Min / Max (Min / Max): Ak je vybratý typ MIDI CC alebo Aftertouch, toto určuje najnižšiu (Min) a najvyššiu (Max) hodnotu. (Ak je Min vyššie ako Max, polarita gombíka sa obráti.) Dostupný rozsah je 000 – 127.
MSB / LSB (MSB / LSB): Ak je vybratý typ Inc/Dec1, toto určuje MSB (Most Significant Bit – Najvýznamnejší bit) a LSB (Least Significant Bit – Najmenej významný bit). Dostupný rozsah je 000 – 127.
Value (Hodnota): Ak je vybratý typ Inc/Dec1, toto určuje hodnotu odoslanú správou Increment (Prírastok) (CC #96) alebo Decrement (Úbytok) (CC #97). Dostupný rozsah je 000 – 127.

Opakovanie nôt
Time Division (Časové delenie): Rýchlosť opakovania nôt ako delenie hlavného tempa alebo externých hodín. Dostupné možnosti sú 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 a 1/32T. (T označuje časové delenie založené na triole).
Mode (Režim): Toto určuje, či je v režime Toggle (Prepínanie) alebo Momentary (Momentálny).
Gate (Brána): Dĺžka opakovaných nôt funkcie Note Repeat (Opakovanie nôt). Dostupný rozsah je 1 – 99 % aktuálneho nastavenia časového delenia.
Swing (Swing): Množstvo swingu použitého v opakovaných notách funkcie Note Repeat (Opakovanie nôt). Dostupný rozsah je 50 – 75 %.

Tempo (Tap Tempo (Ťuknutím nastaviť tempo))
BPM (BPM): Tempo udávané v úderoch za minútu. Dostupný rozsah je 30 – 300 BPM.
Time Division (Časové delenie): Rýchlosť opakovania nôt ako delenie hlavného tempa alebo externých hodín. Dostupné možnosti sú 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 a 1/32T. (T označuje časové delenie založené na triole).
Gate (Brána): Dĺžka opakovaných nôt funkcie Note Repeat (Opakovanie nôt). Dostupný rozsah je 1 – 99 % aktuálneho nastavenia časového delenia.
Swing (Swing): Množstvo swingu použitého v opakovaných notách funkcie Note Repeat (Opakovanie nôt). Dostupný rozsah je 50 – 75 %.

Transport (Stop (Zastaviť), Play (Prehrať), Rec (Nahrávať))
Type (Typ): Typ udalosti, ktorá sa bude odosielať. Dostupné nastavenia sú MMC, MMC/MIDI, MIDI Real Time (MIDI v reálnom čase), MIDI CC a PTEX. Keď je nastavené na PTEX, správy ovládania transportu sa budú odosielať iba na USB porte B, kanáli 16, bez ohľadu na nastavenie Common Channel (Spoločný kanál) (Common Chnl). Nastavenie PTEX je určené len na použitie s Avid® Pro Tools® Express.

Globálny režim

Ak chcete vstúpiť do globálneho režimu, stlačte tlačidlo Global (Globálne).

Na každej stránke globálneho režimu:

  • Použite kurzory hore/dole Cursors (Kurzory) na pohyb medzi parametrami na aktuálnej stránke.
  • Použite kurzory vľavo/vpravo Cursors (Kurzory) na pohyb medzi rôznymi stránkami.
  • Otočte Data Dial (Dátový volič) na zmenu aktuálne vybranej hodnoty/nastavenia. Akákoľvek hodnota/nastavenie je automaticky vybraná; nemusíte stlačiť Data Dial (Dátový volič) na vstup alebo výber.

Dôležité informácie
Ak chcete uložiť globálne nastavenia, pozrite si časť Utilities (Nástroje) nižšie.

V nasledujúcich častiach nájdete konkrétne informácie o upraviteľných parametroch každého ovládacieho prvku.

MIDI Channel (MIDI kanál)
Common Chnl (Channel): (Spoločný kanál (Kanál)): Toto nastavenie určuje, ktorý MIDI kanál je spoločným kanálom (rôzne ovládacie prvky môžu byť priradené k spoločnému kanálu v režime úprav). Dostupné nastavenia sú USB A1–A16 a USB B1–B16.

Note Display (Zobrazenie nôt)
Type: (Typ): Určuje, či sa na displeji zobrazia noty ako Values (Hodnoty) (napr. C2, F#3 atď.) alebo Number (Číslo) (napr. 36, 54 atď.).

Pads (Pady)
Pad Threshold: (Prah padu): Prah citlivosti na úder, ktorý aktivuje pady. Dostupný rozsah je 0–10. Môže to pomôcť zabrániť falošnému spusteniu alebo uľahčiť spustenie padov.
Velocity Curve: (Krivka citlivosti): Krivka citlivosti padov. Dostupné nastavenia sú Linear (Lineárna), Exp1, Exp2, Log1 a Log2.
Pad Gain: (Zosilnenie padu): Celková citlivosť padov na úder. Dostupný rozsah je 1–10. Pri hodnote 1 by bolo potrebné vynaložiť veľa sily na vygenerovanie hodnoty citlivosti 127. Pri hodnote 10 platí opak.

Tempo
Tempo: (Tempo): Globálne tempo vyjadrené v úderoch za minútu. Keď MPD226 používa svoje interné MIDI hodiny, toto globálne nastavenie tempa určuje rýchlosť opakovania nôt. Dostupný rozsah je 30–300 BPM.
Tap Average: (Priemerné ťuknutie): Počet ťuknutí na Tap Tempo (Ťuknutie tempa), ktoré sú potrebné na zadanie nového tempa. Dostupný rozsah je 2–4.
Tempo LED: (LED tempa): Keď MPD226 používa svoje interné MIDI hodiny, LED dióda Tap Tempo (Ťuknutie tempa) bude blikať v súlade s aktuálnym nastavením tempa. Túto funkciu môžete nastaviť na On (Zapnuté) alebo Off (Vypnuté).

Clock (Hodiny)
Source: (Zdroj): Určuje, či MPD226 používa svoje Internal (Interné) MIDI hodiny alebo sa odvoláva na External (Externé) hodiny (napr. z DAW).

SysEx
Send Program: (Odoslať program): Program, ktorý sa má odoslať prostredníctvom SysEx. Dostupné možnosti sú jednotlivé čísla programov alebo all (všetky) programy. Stlačením Data Dial (Dátového voliča) odošlete program.

Utilities (Nástroje)
Contrast: (Kontrast): Kontrast displeja. Dostupné možnosti sú 0 až 99.

Save Globals (Uložiť globálne)
Na tejto stránke stlačením Data Dial (Dátového voliča) uložíte globálne nastavenia. Po tom, čo na displeji zabliká Saving Globals (Ukladanie globálnych), sa globálne nastavenia uložia do internej pamäte MPD226.

OS (Operačný systém)
Version: (Verzia): Informácie o aktuálnom operačnom systéme MPD226.
Boot ROM: (Spúšťacia ROM): Informácie o aktuálnej pamäti ROM len na čítanie MPD226.
