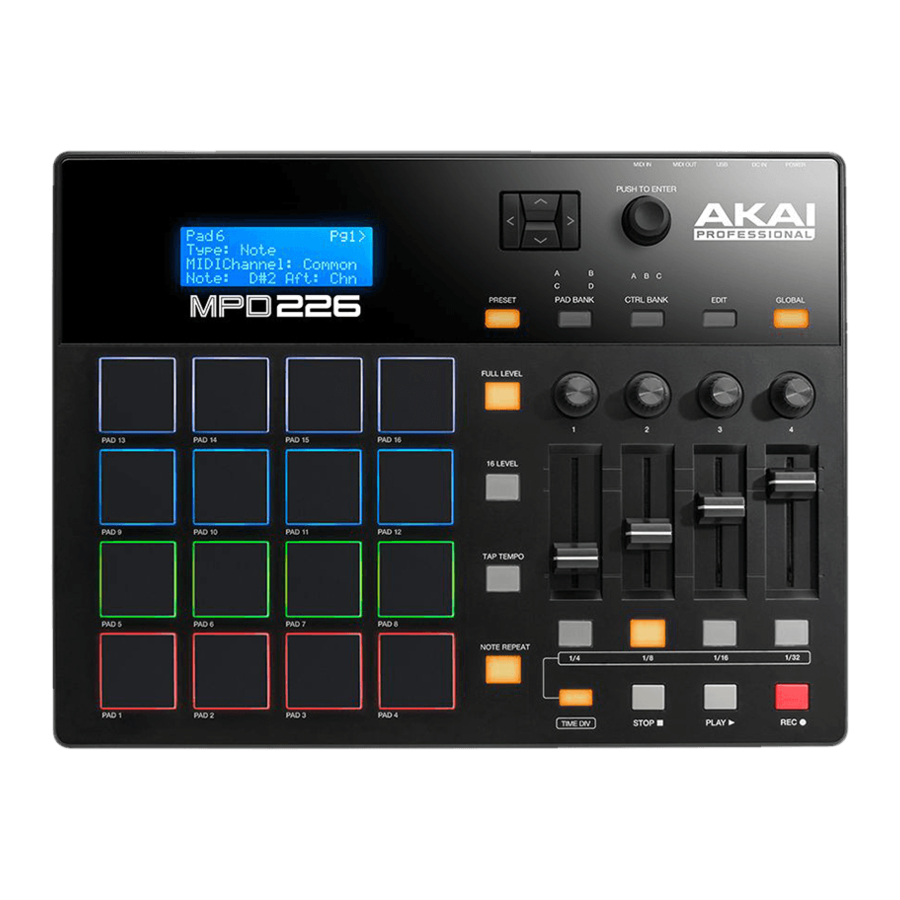

Εγχειρίδιο Akai MPD226

Περιεχόμενα

Εισαγωγή

Περιεχόμενα συσκευασίας

  • MPD226
  • Καλώδιο USB
  • (2) Προσαρμογείς 1/8"-σε-MIDI
  • Κάρτες λήψης λογισμικού
  • Εγχειρίδιο χρήσης
  • Εγχειρίδιο ασφάλειας και εγγύησης

Σημαντικές πληροφορίες
Επισκεφθείτε το akaipro.com και βρείτε την ιστοσελίδα για το MPD226 για να κατεβάσετε το Λογισμικό επεξεργασίας MPD226 και την τεκμηρίωση προεπιλογών.

Υποστήριξη

Για τις πιο πρόσφατες πληροφορίες σχετικά με αυτό το προϊόν (απαιτήσεις συστήματος, πληροφορίες συμβατότητας, κ.λπ.) και την καταχώριση προϊόντος, επισκεφθείτε τη διεύθυνση: akaipro.com.

Για επιπλέον υποστήριξη προϊόντος, επισκεφθείτε τη διεύθυνση: akaipro.com/support.

Γρήγορη εκκίνηση

  1. Χρησιμοποιήστε το παρεχόμενο καλώδιο USB για να συνδέσετε τη θύρα USB του MPD226 σε μια διαθέσιμη θύρα USB στον υπολογιστή σας (με ρεύμα).
  2. Στον υπολογιστή σας, ανοίξτε τον σταθμό εργασίας ψηφιακού ήχου (DAW).
  3. Επιλέξτε το MPD226 ως ελεγκτή στις Προτιμήσεις, Ρύθμιση συσκευής ή Επιλογές του DAW σας.

πληροφορίες Συμβουλή: Μπορείτε να χρησιμοποιήσετε το MPD226 με μια εφαρμογή iOS με δυνατότητα ελέγχου MIDI. Για να το κάνετε αυτό:

  1. Πατήστε παρατεταμένα το άνω βέλος.
  2. Συνδέστε τη συσκευή σας iOS (με ρεύμα) στη θύρα USB του MPD226 χρησιμοποιώντας ένα κιτ σύνδεσης κάμερας Apple iPad (πωλείται χωριστά).
  3. Αφού ενεργοποιηθεί το MPD226, αφήστε το άνω βέλος.

Λειτουργίες

Λειτουργίες

  1. Θύρα USB: Χρησιμοποιήστε ένα τυπικό καλώδιο USB για να συνδέσετε αυτήν τη θύρα USB στον υπολογιστή σας. Η θύρα USB του υπολογιστή παρέχει άφθονη ισχύ στο MPD226. Εάν το συνδέσετε σε έναν διανομέα USB, βεβαιωθείτε ότι είναι ένας τροφοδοτούμενος διανομέας. Αυτή η σύνδεση χρησιμοποιείται επίσης για την αποστολή και λήψη δεδομένων MIDI προς και από τον υπολογιστή σας.
    Μπορείτε επίσης να τροφοδοτήσετε το MPD226 συνδέοντας αυτήν τη θύρα USB σε μια πρίζα χρησιμοποιώντας έναν τυπικό φορτιστή USB (πωλείται χωριστά). Εάν το κάνετε αυτό, ορίστε τα σχετικά στοιχεία ελέγχου για να στείλουν τα μηνύματα MIDI τους από την Έξοδο MIDI. Τυχόν στοιχεία ελέγχου που έχουν οριστεί να μεταδίδονται μόνο μέσω της Θύρας USB δεν θα σταλούν σε μια συσκευή συνδεδεμένη στην Έξοδο MIDI.
    Όταν χρησιμοποιείτε το MPD226 με εξωτερικό εξοπλισμό MIDI:
  • Εάν μια εξωτερική συσκευή είναι συνδεδεμένη στην Έξοδο MIDI, ο υπολογιστής σας μπορεί να στείλει μηνύματα MIDI σε αυτήν τη διαδρομή: Υπολογιστής → MPD226 → Εξωτερική συσκευή.
  • Εάν μια εξωτερική συσκευή είναι συνδεδεμένη στην Είσοδο MIDI, η εξωτερική συσκευή στέλνει μηνύματα MIDI σε αυτήν τη διαδρομή: Εξωτερική συσκευή → MPD226 → Υπολογιστής. Στη συνέχεια, τα μηνύματα MIDI μπορούν να σταλούν σε μια εξωτερική συσκευή μέσω της Εξόδου MIDI, αλλά πρέπει πρώτα να περάσουν από τον υπολογιστή.
  1. Είσοδος ρεύματος: Συνδέστε αυτήν την είσοδο ρεύματος σε μια πρίζα χρησιμοποιώντας έναν προαιρετικό μετασχηματιστή ρεύματος (6V DC, 1A, θετικό κέντρο, πωλείται χωριστά). Εναλλακτικά, εάν θέλετε να χρησιμοποιήσετε το MPD226 για να ελέγξετε μια εξωτερική συσκευή MIDI και χωρίς σύνδεση υπολογιστή, μπορείτε να συνδέσετε τη Θύρα USB του MPD226 σε μια πρίζα χρησιμοποιώντας έναν τυπικό φορτιστή USB (πωλείται χωριστά).
  2. Κουμπί ενεργοποίησης/απενεργοποίησης: Πατήστε αυτό το κουμπί για να ενεργοποιήσετε ή να απενεργοποιήσετε το MPD226.
  3. Έξοδος MIDI: Χρησιμοποιήστε τον παρεχόμενο προσαρμογέα 1/8"-σε-MIDI και ένα τυπικό καλώδιο MIDI πέντε ακίδων για να συνδέσετε αυτήν την έξοδο MIDI στην είσοδο MIDI μιας εξωτερικής συσκευής MIDI (π.χ., έναν συνθετητή, sequencer, drum machine κ.λπ.). Ανατρέξτε στην παραπάνω περιγραφή της Θύρας USB για πληροφορίες σχετικά με τον τρόπο δρομολόγησης των μηνυμάτων MIDI κατά τη χρήση του MPD226.

Σημαντικές πληροφορίες
Μην συνδέετε συσκευές ήχου (π.χ., ακουστικά, οθόνες κ.λπ.) σε αυτήν την υποδοχή. Χρησιμοποιήστε τον παρεχόμενο προσαρμογέα 1/8"-σε-MIDI για να συνδέσετε μόνο συσκευές MIDI.

  1. Είσοδος MIDI: Χρησιμοποιήστε τον παρεχόμενο προσαρμογέα 1/8"-σε-MIDI και ένα τυπικό καλώδιο MIDI πέντε ακίδων για να συνδέσετε αυτήν την είσοδο MIDI στην έξοδο MIDI μιας εξωτερικής συσκευής MIDI (π.χ., έναν άλλο ελεγκτή MIDI). Τα μηνύματα MIDI που αποστέλλονται σε αυτήν την είσοδο MIDI θα σταλούν στον υπολογιστή σας μέσω της θύρας USB. Ανατρέξτε στην παραπάνω περιγραφή της Θύρας USB για πληροφορίες σχετικά με τον τρόπο δρομολόγησης των μηνυμάτων MIDI κατά τη χρήση του MPD226.

Σημαντικές πληροφορίες
Μην συνδέετε συσκευές ήχου (π.χ., ακουστικά, οθόνες κ.λπ.) σε αυτήν την υποδοχή. Χρησιμοποιήστε τον παρεχόμενο προσαρμογέα 1/8"-σε-MIDI για να συνδέσετε μόνο συσκευές MIDI.

  1. Κλειδαριά Kensington®: Μπορείτε να χρησιμοποιήσετε αυτήν την υποδοχή κλειδαριάς Kensington για να ασφαλίσετε το MPD226 σε ένα τραπέζι ή άλλη επιφάνεια.
  2. Οθόνη: Χρησιμοποιήστε αυτήν την οθόνη για να προβάλετε τα μενού, τις επιλογές, τις παραμέτρους και τις ρυθμίσεις του MPD226.
  3. Δρομείς: Χρησιμοποιήστε αυτά τα κουμπιά για να περιηγηθείτε στα μενού και τις επιλογές στην τρέχουσα σελίδα στην οθόνη.
  4. Καντράν δεδομένων: Χρησιμοποιήστε αυτό το καντράν για να αλλάξετε τις τιμές των παραμέτρων, τις ρυθμίσεις κ.λπ. στην οθόνη. Το πάτημα του καντράν λειτουργεί επίσης ως κουμπί Εισαγωγή (Enter).
  5. Προεπιλογή: Πατήστε αυτό το κουμπί για να εισέλθετε στη λειτουργία προεπιλογής. Δείτε Λειτουργία > Λειτουργία προεπιλογής για περισσότερες πληροφορίες.
  6. Επεξεργασία: Πατήστε αυτό το κουμπί για να εισέλθετε στη λειτουργία επεξεργασίας. Δείτε Λειτουργία > Λειτουργία επεξεργασίας για περισσότερες πληροφορίες.
  7. Καθολική: Πατήστε αυτό το κουμπί για να εισέλθετε στην καθολική λειτουργία. Δείτε Λειτουργία > Καθολική λειτουργία για περισσότερες πληροφορίες.
  8. Ποτενσιόμετρα: Χρησιμοποιήστε αυτά τα κουμπιά 360º για να στείλετε συνεχή μηνύματα ελεγκτή στο λογισμικό σας ή σε εξωτερική συσκευή MIDI.
  9. Faders: Χρησιμοποιήστε αυτά τα faders για να στείλετε συνεχή μηνύματα ελεγκτή στο λογισμικό σας ή σε εξωτερική συσκευή MIDI.
  10. Διακόπτες: Χρησιμοποιήστε αυτούς τους διακόπτες για να στείλετε μηνύματα MIDI CC στο λογισμικό σας ή σε εξωτερική συσκευή MIDI. Ενώ το Time Div είναι αναμμένο, πατήστε έναν από αυτούς τους διακόπτες για να επιλέξετε τη διαίρεση χρόνου της λειτουργίας επανάληψης νότας. Πατήστε έναν αναμμένο διακόπτη για να επιλέξετε μια διαίρεση χρόνου που βασίζεται σε τρίδυμο (ο διακόπτης θα αναβοσβήνει). Πατήστε ξανά τον διακόπτη που αναβοσβήνει για να επιστρέψετε στην κανονική διαίρεση χρόνου.
  11. Τράπεζα ελέγχου (Ctrl Bank): Χρησιμοποιήστε αυτό το κουμπί για να επιλέξετε μία από τις τρεις ανεξάρτητες τράπεζες ποτενσιόμετρων, faders και διακοπτών. Αυτό σας επιτρέπει να ελέγχετε έως και 36 ανεξάρτητες παραμέτρους.
  12. Pads: Χρησιμοποιήστε αυτά τα pads για να ενεργοποιήσετε χτυπήματα τυμπάνων ή άλλα δείγματα στο λογισμικό σας ή σε εξωτερική μονάδα ήχου MIDI. Τα pads είναι ευαίσθητα στην πίεση και την ταχύτητα, γεγονός που τα καθιστά πολύ ανταποκρινόμενα και διαισθητικά στο παιχνίδι.
  13. Τράπεζα Pad: Χρησιμοποιήστε αυτό το κουμπί για να επιλέξετε μία από τις τέσσερις ανεξάρτητες τράπεζες pads. Αυτό σας επιτρέπει να έχετε πρόσβαση σε έως και 64 διαφορετικά pads (16 pads σε 4 τράπεζες pad).
  14. Πλήρες επίπεδο: Πατήστε αυτό το κουμπί για να ενεργοποιήσετε τη λειτουργία πλήρους επιπέδου, στην οποία τα pads παίζουν πάντα με μέγιστη ταχύτητα (127), ανεξάρτητα από το πόσο δυνατά ή απαλά τα χτυπάτε.
  15. 16 Επίπεδο: Πατήστε αυτό το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε τα 16 Επίπεδα. Όταν ενεργοποιηθεί, το τελευταίο pad που χτυπήθηκε θα αντιγραφεί προσωρινά σε όλα τα 16 pads. Τα pads θα εξάγουν τώρα τον ίδιο αριθμό νότας με το αρχικό pad, αλλά σε σταθερές τιμές ταχύτητας που αυξάνονται καθώς αυξάνονται οι αριθμοί των pad (π.χ., το Pad 1 είναι το ελάχιστο, το Pad 16 είναι το μέγιστο), ανεξάρτητα από το πόσο δυνατά τα χτυπάτε.
  16. Επανάληψη νότας: Πατήστε παρατεταμένα αυτό το κουμπί ενώ χτυπάτε ένα pad για να προκαλέσετε την επανενεργοποίηση του pad με ρυθμό που βασίζεται στις τρέχουσες ρυθμίσεις Tempo και Διαίρεσης χρόνου.
    Συμβουλή: Μπορείτε να συγχρονίσετε την επανάληψη νότας με μια εσωτερική ή εξωτερική πηγή ρολογιού MIDI.
  17. Tap Tempo: Πατήστε αυτό το κουμπί εγκαίρως με τον επιθυμητό ρυθμό για να εισαγάγετε έναν νέο ρυθμό (σε BPM). Αυτό θα επηρεάσει την ταχύτητα της λειτουργίας επανάληψης νότας.

πληροφορίες Σημείωση: Αυτό το κουμπί είναι απενεργοποιημένο εάν η επανάληψη νότας συγχρονίζεται με μια εξωτερική πηγή ρολογιού MIDI.

  1. Time Div: Πατήστε αυτό το κουμπί και, στη συνέχεια, πατήστε έναν από τους τέσσερις διακόπτες πάνω από αυτό για να επιλέξετε τη διαίρεση χρόνου της λειτουργίας επανάληψης νότας: τέταρτα (1/4), όγδοα (1/8), δέκατα έκτα (1/16) ή τριακοστά δεύτερα (1/32). Πατήστε έναν αναμμένο διακόπτη για να επιλέξετε μια διαίρεση χρόνου που βασίζεται σε τρίδυμο (ο διακόπτης θα αναβοσβήνει). Πατήστε ξανά τον διακόπτη που αναβοσβήνει για να επιστρέψετε στην κανονική διαίρεση χρόνου. Ενώ αυτό το κουμπί είναι αναμμένο, οι διακόπτες δεν θα στείλουν κανένα από τα κανονικά μηνύματα MIDI τους.
  2. Κουμπιά μεταφοράς: Αυτά τα τρία κουμπιά είναι ειδικά κουμπιά για την αποστολή συμβατικών εντολών ελέγχου μεταφοράς: Stop (Διακοπή), Play (Αναπαραγωγή) και Record (Εγγραφή). Αυτά μπορούν να οριστούν για αποστολή MIDI (Έναρξη/Διακοπή), προκαθορισμένες τιμές MIDI CC, MMC (Έλεγχος μηχανής MIDI) και MMC/MIDI SysEx. Η ρύθμιση PTEX προορίζεται για χρήση μόνο με το Avid® Pro Tools® Express.

Λειτουργία

Το MPD226 έχει τρεις διαφορετικούς τρόπους λειτουργίας. Μπορείτε να αποκτήσετε πρόσβαση σε κάθε λειτουργία πατώντας το αντίστοιχο κουμπί στο MPD226.

Σε κάθε σελίδα κάθε λειτουργίας:

  • Χρησιμοποιήστε τους επάνω/κάτω Cursors για να μετακινηθείτε μεταξύ των ρυθμίσεων στην τρέχουσα σελίδα.
  • Χρησιμοποιήστε τους αριστερό/δεξιό Cursors για να μετακινηθείτε μεταξύ διαφορετικών σελίδων.
  • Γυρίστε το Data Dial για να αλλάξετε την τρέχουσα επιλεγμένη τιμή/ρύθμιση.

Ακολουθεί μια σύντομη περιγραφή κάθε λειτουργίας. Κάθε λειτουργία περιγράφεται λεπτομερώς στην αντίστοιχη ενότητα αργότερα σε αυτόν τον Οδηγό χρήστη.

Λειτουργία προεπιλογής: Αυτή η λειτουργία σάς επιτρέπει να φορτώνετε τα αποθηκευμένα προγράμματά σας. Ένα πρόγραμμα είναι μια συλλογή πληροφοριών σχετικά με τον τρόπο συμπεριφοράς των στοιχείων ελέγχου (pads, faders, κ.λπ.). Η συμπεριφορά τους μπορεί να ρυθμιστεί στη Λειτουργία επεξεργασίας και, στη συνέχεια, να αποθηκευτεί. Η χρήση προγραμμάτων σάς επιτρέπει να αποθηκεύετε διαφορετικές διαμορφώσεις, οι οποίες μπορούν να φορτωθούν γρήγορα όταν τις χρειάζεστε, χωρίς να χρειάζεται να επαναπρογραμματίζετε το MPD226 κάθε φορά. Δείτε την ενότητα Λειτουργία προεπιλογής για να μάθετε περισσότερα.

Λειτουργία επεξεργασίας: Αυτή η λειτουργία σάς επιτρέπει να επεξεργαστείτε τη διαμόρφωση του MPD226. Η λειτουργία επεξεργασίας είναι ένα ισχυρό εργαλείο για την προσαρμογή της ρύθμισής σας. Σε αυτήν τη λειτουργία, μπορείτε να κάνετε αλλαγές στον τρόπο συμπεριφοράς των pads, των faders και άλλων λειτουργιών. Για παράδειγμα, ίσως θέλετε ένα fader να μεταδίδει μόνο ένα περιορισμένο εύρος δεδομένων MIDI ή ίσως θέλετε τα pads να μεταδίδουν σε διαφορετικό κανάλι MIDI από τα faders. Μπορείτε να αλλάξετε αυτές και άλλες διάφορες παραμέτρους στη Λειτουργία επεξεργασίας. Δείτε την ενότητα Λειτουργία επεξεργασίας για να μάθετε περισσότερα.

Καθολική λειτουργία: Αυτή η λειτουργία σάς επιτρέπει να ορίσετε καθολικές παραμέτρους και να κάνετε γενικές αλλαγές στον τρόπο λειτουργίας του MPD226. Για παράδειγμα, μπορείτε να ορίσετε τη φωτεινότητα της οθόνης, το κοινό κανάλι MIDI, τις ρυθμίσεις ρολογιού MIDI, την καμπύλη ταχύτητας και την ευαισθησία των pads και άλλα. Δείτε την ενότητα Καθολική λειτουργία για να μάθετε περισσότερα.

Λειτουργία προεπιλογής

Η Λειτουργία προεπιλογής σάς επιτρέπει να επιλέξετε και να φορτώσετε ένα πρόγραμμα. Το MPD226 έχει πολλά προεπιλεγμένα προγράμματα που δημιουργήσαμε για να λειτουργούν συγκεκριμένα με ορισμένα δημοφιλή DAW ή πρόσθετα, αλλά μπορείτε επίσης να δημιουργήσετε/επεξεργαστείτε, να αποθηκεύσετε και να φορτώσετε τα δικά σας προγράμματα.

Για να επιλέξετε/φορτώσετε ένα πρόγραμμα:

  1. Πατήστε Preset (Προεπιλογή). (Κάθε φορά που το MPD226 ενεργοποιείται για πρώτη φορά, θα βρίσκεται αυτόματα σε Λειτουργία προγράμματος.) Η οθόνη θα εμφανίσει το τρέχον όνομα προγράμματος (αναβοσβήνει).
  2. Γυρίστε το Data Dial για να περιηγηθείτε στη λίστα των διαθέσιμων προγραμμάτων.
  3. Πατήστε το Data Dial για να φορτώσετε το επιθυμητό πρόγραμμα.

Για να επεξεργαστείτε ένα πρόγραμμα, ανατρέξτε στην ενότητα Λειτουργία επεξεργασίας.

Για να αποθηκεύσετε τις νέες ρυθμίσεις σας σε ένα πρόγραμμα:
Σημαντικές πληροφορίες
Χωρίς να αποθηκεύσετε τις επεξεργασμένες ρυθμίσεις σας, οι αλλαγές σας θα χαθούν εάν φορτώσετε ένα νέο πρόγραμμα.

  1. Πατήστε Preset (Προεπιλογή) για να εισέλθετε στη Λειτουργία προεπιλογής.
  2. Πατήστε τον Δεξιό κέρσορα για να εισέλθετε στη σελίδα Αποθήκευση προγράμματος.
  3. Χρησιμοποιήστε τους επάνω/κάτω Κέρσορες για να επιλέξετε το πεδίο Αποθήκευση σε ή Όνομα:
  • Αποθήκευση σε: Γυρίστε το Data Dial για να επιλέξετε την προεπιλογή στην οποία θέλετε να αποθηκεύσετε τις νέες ρυθμίσεις σας (αυτό θα αντικαταστήσει αυτήν την προεπιλογή).
  • Όνομα: Γυρίστε το Data Dial για να επιλέξετε τον τρέχοντα χαρακτήρα. Χρησιμοποιήστε τους αριστερούς/δεξιούς Κέρσορες για να μετακινηθείτε στον προηγούμενο/επόμενο χαρακτήρα.
  1. Πατήστε το Data Dial για να αποθηκεύσετε την προεπιλογή. Οι ρυθμίσεις σας θα αποθηκευτούν στη νέα προεπιλογή και η οθόνη θα επιστρέψει αυτόματα στην κανονική Λειτουργία προεπιλογής.

Λειτουργία επεξεργασίας

  1. Για να εισέλθετε στη Λειτουργία επεξεργασίας, πατήστε Edit (Επεξεργασία).
  2. Επιλέξτε ένα στοιχείο ελέγχου για επεξεργασία αγγίζοντας, πατώντας ή χειριζόμενοι το επιθυμητό στοιχείο ελέγχου (fader, pad, κ.λπ.). Στην display (οθόνη), το όνομα του επιλεγμένου στοιχείου ελέγχου θα εμφανιστεί στην επάνω αριστερή γωνία και οι επεξεργάσιμοι παράμετροι θα εμφανιστούν από κάτω.

Σε κάθε σελίδα της Λειτουργίας επεξεργασίας:

  • Χρησιμοποιήστε τα επάνω/κάτω Cursors (Δρομείς) για να μετακινηθείτε στις παραμέτρους στην τρέχουσα σελίδα.
  • Εάν υπάρχουν πολλές σελίδες (υποδεικνύονται από Pg1, Pg2, κ.λπ.), χρησιμοποιήστε τους αριστερούς/δεξιούς Cursors (Δρομείς) για να μετακινηθείτε μεταξύ διαφορετικών σελίδων.
  • Γυρίστε το Data Dial (Κουμπί δεδομένων) για να αλλάξετε την τρέχουσα επιλεγμένη τιμή/ρύθμιση. Οποιαδήποτε τιμή/ρύθμιση επιλέγεται αυτόματα. Δεν χρειάζεται να πατήσετε το Data Dial (Κουμπί δεδομένων) για να την εισαγάγετε ή να την επιλέξετε.
  1. Για να επεξεργαστείτε περισσότερα στοιχεία ελέγχου, επαναλάβετε τα Βήματα 2–3.

Δείτε τις ακόλουθες ενότητες για συγκεκριμένες πληροφορίες σχετικά με τις επεξεργάσιμες παραμέτρους κάθε στοιχείου ελέγχου.

Pads (Pad 01–64)
Type: (Τύπος:) Ο τύπος συμβάντος που θα σταλεί. Οι διαθέσιμες ρυθμίσεις είναι Note (Νότα), Program Change (Αλλαγή προγράμματος) και Program Bank (Τράπεζα προγραμμάτων).
MIDI Channel: (Κανάλι MIDI:) Αυτή η ρύθμιση καθορίζει μέσω ποιου καναλιού MIDI αποστέλλονται δεδομένα. Οι διαθέσιμες ρυθμίσεις είναι Common (Κοινό), USB A1–A16 και USB B1–B16.
Note: (Νότα:) Εάν ο Note (Νότα) είναι ο επιλεγμένος Τύπος, αυτό αντιστοιχεί στον αριθμό νότας.
Aft: Εάν ο Note (Νότα) είναι ο επιλεγμένος Τύπος, αυτό καθορίζει τις ρυθμίσεις Aftertouch. Οι διαθέσιμες επιλογές είναι Off (Απενεργοποίηση), Chn (Aftertouch καναλιού) και Poly (Poly Aftertouch).
Program Number / Pgm: (Αριθμός προγράμματος / Pgm:) Εάν ο Program Change (Αλλαγή προγράμματος) ή ο Program Bank (Τράπεζα προγραμμάτων) είναι ο επιλεγμένος Τύπος, αυτό καθορίζει τον αριθμό προγράμματος. Το διαθέσιμο εύρος είναι 000–127.
Msb / Lsb: Εάν ο Program Change (Αλλαγή προγράμματος) ή ο Program Bank (Τράπεζα προγραμμάτων) είναι ο επιλεγμένος Τύπος, αυτά καθορίζουν το MSB (Most Significant Bit) και το LSB (Least Significant Bit). Το διαθέσιμο εύρος είναι 000–127.
MIDI to DIN: (MIDI σε DIN:) Καθορίζει εάν τα δεδομένα MIDI αποστέλλονται στην MIDI Out (Έξοδος MIDI) (On (Ενεργοποίηση)) ή όχι (Off (Απενεργοποίηση)). Τα δεδομένα MIDI θα αποστέλλονται στη σύνδεση USB του MPD226 ανεξάρτητα από αυτήν τη ρύθμιση.
On Color / Off Color: (Χρώμα ενεργοποίησης / Χρώμα απενεργοποίησης:) Αυτά καθορίζουν ποια χρώματα θα έχει το pad όταν πατηθεί (On) και όταν δεν πατηθεί (Off). Οι διαθέσιμες ρυθμίσεις είναι Off (Απενεργοποίηση), Red (Κόκκινο), Orange (Πορτοκαλί), Amber (Κεχριμπαρένιο), Yellow (Κίτρινο), Green (Πράσινο), Green Blue (Πράσινο μπλε), Aqua (Γαλαζοπράσινο), Light Blue (Ανοιχτό μπλε), Blue (Μπλε), Purple (Μωβ), Pink (Ροζ), Hot Pink (Έντονο ροζ), Light Purple (Ανοιχτό μωβ), Light Green (Ανοιχτό πράσινο), Light Pink (Ανοιχτό ροζ), Grey (Γκρι).
Note Mode: (Λειτουργία νότας:) Εάν ο Note (Νότα) είναι ο επιλεγμένος Τύπος, αυτό καθορίζει εάν είναι σε λειτουργία Toggle (Εναλλαγή) ή Momentary (Στιγμιαία).

Faders (Fader 01–12)
Type: (Τύπος:) Ο τύπος συμβάντος που θα σταλεί. Οι διαθέσιμες ρυθμίσεις είναι Aftertouch και MIDI CC.
MIDI Channel: (Κανάλι MIDI:) Αυτή η ρύθμιση καθορίζει μέσω ποιου καναλιού MIDI αποστέλλονται δεδομένα. Οι διαθέσιμες ρυθμίσεις είναι Common (Κοινό), USB A1–A16 και USB B1–B16.
CC Number: (Αριθμός CC:) Εάν ο MIDI CC είναι ο επιλεγμένος Τύπος, αυτό καθορίζει το MIDI CC. Το διαθέσιμο εύρος είναι 000–127.
MIDI to DIN: (MIDI σε DIN:) Καθορίζει εάν τα δεδομένα MIDI αποστέλλονται στην MIDI Out (Έξοδος MIDI) (On (Ενεργοποίηση)) ή όχι (Off (Απενεργοποίηση)). Τα δεδομένα MIDI θα αποστέλλονται στη σύνδεση USB του MPD226 ανεξάρτητα από αυτήν τη ρύθμιση.
Min / Max: (Ελάχιστο / Μέγιστο:) Εάν ο Aftertouch είναι ο επιλεγμένος Τύπος, αυτά καθορίζουν τις χαμηλότερες (Min (Ελάχιστο)) και υψηλότερες
(Max (Μέγιστο)) τιμές. (Εάν το Ελάχιστο είναι υψηλότερο από το Μέγιστο, η πολικότητα του fader θα αντιστραφεί.)

Switches (Διακόπτες 01–12)
Type: (Τύπος:) Ο τύπος συμβάντος που θα σταλεί. Οι διαθέσιμες ρυθμίσεις είναι Note (Νότα), CC, PrgChange (Αλλαγή Prg), PrgBank (Τράπεζα Prg) και Keystroke (Πάτημα πλήκτρου).
MIDI Channel: (Κανάλι MIDI:) Αυτή η ρύθμιση καθορίζει μέσω ποιου καναλιού MIDI αποστέλλονται δεδομένα. Οι διαθέσιμες ρυθμίσεις είναι Common (Κοινό), USB A1–A16 και USB B1–B16.
Note: (Νότα:) Εάν ο Note (Νότα) είναι ο επιλεγμένος Τύπος, αυτό αντιστοιχεί στον αριθμό νότας.
Velo: Εάν ο Note (Νότα) είναι ο επιλεγμένος Τύπος, αυτό αντιστοιχεί στην ταχύτητα. Το διαθέσιμο εύρος είναι 000–127.
Mode: (Λειτουργία:) Εάν ο Note (Νότα) ή ο CC είναι ο επιλεγμένος Τύπος, αυτό καθορίζει εάν είναι σε λειτουργία Toggle (Εναλλαγή) ή Momentary (Στιγμιαία).
CC Number: (Αριθμός CC:) Εάν ο CC είναι ο επιλεγμένος Τύπος, αυτό καθορίζει τον αριθμό MIDI CC. Το διαθέσιμο εύρος είναι 000–127.
Invert: (Αντιστροφή:) Εάν ο CC είναι ο επιλεγμένος Τύπος, οι διακόπτες στέλνουν 000 ως την "off" (απενεργοποιημένη) (απενεργοποιημένη) τιμή και 127 ως την "on" (ενεργοποιημένη) (ενεργοποιημένη) τιμή. Αυτό καθορίζει εάν οι τιμές που αποστέλλονται είναι κανονικές (Off (Απενεργοποίηση)), όπως περιγράφεται παραπάνω, ή εναλλαγμένες/αντεστραμμένες (On (Ενεργοποίηση)).
Program Number / Pgm: (Αριθμός προγράμματος / Pgm:) Εάν ο PrgChange (Αλλαγή Prg) ή ο PrgBank (Τράπεζα Prg) είναι ο επιλεγμένος Τύπος, αυτό καθορίζει τον αριθμό προγράμματος. Το διαθέσιμο εύρος είναι 000–127.
Msb / Lsb: Εάν ο PrgChange (Αλλαγή Prg) ή ο PrgBank (Τράπεζα Prg) είναι ο επιλεγμένος Τύπος, αυτά καθορίζουν το MSB (Most Significant Bit) και το LSB (Least Significant Bit). Το διαθέσιμο εύρος είναι 000–127.
MIDI to DIN: (MIDI σε DIN:) Καθορίζει εάν τα δεδομένα MIDI αποστέλλονται στην MIDI Out (Έξοδος MIDI) (On (Ενεργοποίηση)) ή όχι (Off (Απενεργοποίηση)). Τα δεδομένα MIDI θα αποστέλλονται στη σύνδεση USB του MPD226 ανεξάρτητα από αυτήν τη ρύθμιση.
Key 1: (Πλήκτρο 1:) Εάν ο Keystroke (Πάτημα πλήκτρου) είναι ο επιλεγμένος Τύπος, αυτό καθορίζει ποιο πάτημα πλήκτρου στέλνει ο διακόπτης. Τα διαθέσιμα πατήματα πλήκτρων είναι 0–9, A–Z, F1–F12, Backspace (Διαγραφή), Return (Επιστροφή), Up Arrow (Πάνω βέλος), Down Arrow (Κάτω βέλος), Left Arrow (Αριστερό βέλος), Right Arrow (Δεξιό βέλος), Tab (Tab), διάφορα σύμβολα ( , . / [ ] \ '; ), Esc (Esc), Insert (Εισαγωγή), Home (Αρχή), Page Up (Επάνω σελίδα), Delete (Διαγραφή), End (Τέλος), Page Down (Κάτω σελίδα) και Num 0–9.
Key 2: (Πλήκτρο 2:) Εάν ο Keystroke (Πάτημα πλήκτρου) είναι ο επιλεγμένος Τύπος, αυτό καθορίζει ποιο τροποποιητικό πάτημα πλήκτρου (π.χ. Shift, Command, κ.λπ.), εάν υπάρχει, στέλνει ο διακόπτης με το πάτημα πλήκτρου Key 1 (Πλήκτρο 1). Τα διαθέσιμα τροποποιητικά πατήματα πλήκτρων είναι None (Κανένα), Control (Έλεγχος), Shift (Shift), Alt (Alt), Option (Επιλογή), Control-Shift (Έλεγχος-Shift), Control-Alt (Έλεγχος-Alt), Control-Option (Έλεγχος-Επιλογή), Shift-Alt (Shift-Alt), Shift-Option (Shift-Επιλογή), Alt-Option (Alt-Επιλογή), Control-Option-Alt (Έλεγχος-Επιλογή-Alt), Control-Shift-Alt (Έλεγχος-Shift-Alt) και ControlShift-Option (Έλεγχος-Shift-Επιλογή).
Tip: (Συμβουλή:) Το πρωτόκολλο HID (Human Interface Device) επιτρέπει στις συσκευές να στέλνουν τυπικά πατήματα πλήκτρων πληκτρολογίου υπολογιστή. Οι ελεγκτές παιχνιδιών USB είναι ένα παράδειγμα αυτού, λειτουργώντας ως εναλλακτική λύση στο πληκτρολόγιο του υπολογιστή σας. Το MPD226 χρησιμοποιεί επίσης το πρωτόκολλο HID, επιτρέποντάς σας να διαμορφώσετε ορισμένα κουμπιά για να στέλνετε τα πιο συχνά χρησιμοποιούμενα πατήματα πλήκτρων στο λογισμικό σας, ώστε να μην χρειάζεται πλέον να αλλάζετε συνεχώς την εστίαση μεταξύ του πληκτρολογίου του υπολογιστή και του MPD226 σας.

Knobs (Ποτενσιόμετρο 01–12)
Type: (Τύπος:) Ο τύπος μηνύματος που θα σταλεί. Οι διαθέσιμες ρυθμίσεις είναι MIDI CC, Aftertouch, Increment/Decrement 1 (Αύξηση/Μείωση 1) (Inc/Dec1) και Increment/Decrement 2 (Αύξηση/Μείωση 2) (Inc/Dec2).
MIDI Channel: (Κανάλι MIDI:) Αυτή η ρύθμιση καθορίζει μέσω ποιου καναλιού MIDI αποστέλλονται τα μηνύματα. Οι διαθέσιμες ρυθμίσεις είναι Common (Κοινό), USB A1–A16 και USB B1–B16.
CC Number: (Αριθμός CC:) Εάν ο MIDI CC ή ο Inc/Dec2 είναι ο επιλεγμένος Τύπος, αυτό καθορίζει τον αριθμό MIDI CC. Το διαθέσιμο εύρος είναι 000–127.
MIDI to DIN: (MIDI σε DIN:) Αυτό καθορίζει εάν τα δεδομένα MIDI αποστέλλονται στην Έξοδο MIDI (On (Ενεργοποίηση)) ή όχι (Off (Απενεργοποίηση)). Τα δεδομένα MIDI θα αποστέλλονται στη σύνδεση USB του MPD226 ανεξάρτητα από αυτήν τη ρύθμιση.
Min / Max: (Ελάχιστο / Μέγιστο:) Εάν ο MIDI CC ή ο Aftertouch είναι ο επιλεγμένος Τύπος, αυτά καθορίζουν τις χαμηλότερες (Min (Ελάχιστο)) και υψηλότερες (Max (Μέγιστο)) τιμές. (Εάν το Ελάχιστο είναι υψηλότερο από το Μέγιστο, η πολικότητα του κουμπιού θα αντιστραφεί.) Το διαθέσιμο εύρος είναι 000–127.
MSB / LSB: Εάν ο Inc/Dec1 είναι ο επιλεγμένος Τύπος, αυτά καθορίζουν το MSB (Most Significant Bit) και το LSB (Least Significant Bit). Το διαθέσιμο εύρος είναι 000–127.
Value: (Τιμή:) Εάν ο Inc/Dec1 είναι ο επιλεγμένος Τύπος, αυτό καθορίζει την τιμή που αποστέλλεται από ένα μήνυμα Increment (CC #96) (Αύξηση (CC #96)) ή Decrement (CC #97) (Μείωση (CC #97)). Το διαθέσιμο εύρος είναι 000–127.

Note Repeat (Επανάληψη νότας)
Time Division: (Διαίρεση χρόνου:) Η ταχύτητα της επανάληψης της Επανάληψης νότας ως διαίρεση του κύριου τέμπο ή του εξωτερικού ρολογιού. Οι διαθέσιμες επιλογές είναι 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 και 1/32T. (Το T δηλώνει μια διαίρεση χρόνου βασισμένη σε τρίδυμα.)
Mode: (Λειτουργία:) Αυτό καθορίζει εάν είναι σε λειτουργία Toggle (Εναλλαγή) ή Momentary (Στιγμιαία).
Gate: (Πύλη:) Το μήκος των επαναλαμβανόμενων νοτών της λειτουργίας Επανάληψης νότας. Το διαθέσιμο εύρος είναι 1–99% της τρέχουσας ρύθμισης διαίρεσης χρόνου.
Swing: (Κλωντάρισμα:) Η ποσότητα κλονταρίσματος που χρησιμοποιείται στις επαναλαμβανόμενες νότες της λειτουργίας Επανάληψης νότας. Το διαθέσιμο εύρος είναι 50–75%.

Tempo (Ρυθμός) (Tap Tempo)
BPM: Ο ρυθμός όπως υποδεικνύεται σε παλμούς ανά λεπτό. Το διαθέσιμο εύρος είναι 30–300 BPM.
Time Division: (Διαίρεση χρόνου:) Η ταχύτητα της επανάληψης της Επανάληψης νότας ως διαίρεση του κύριου τέμπο ή του εξωτερικού ρολογιού. Οι διαθέσιμες επιλογές είναι 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 και 1/32T. (Το T δηλώνει μια διαίρεση χρόνου βασισμένη σε τρίδυμα.)
Gate: (Πύλη:) Το μήκος των επαναλαμβανόμενων νοτών της λειτουργίας Επανάληψης νότας. Το διαθέσιμο εύρος είναι 1– 99% της τρέχουσας ρύθμισης διαίρεσης χρόνου.
Swing: (Κλωντάρισμα:) Η ποσότητα κλονταρίσματος που χρησιμοποιείται στις επαναλαμβανόμενες νότες της λειτουργίας Επανάληψης νότας. Το διαθέσιμο εύρος είναι 50–75%.

Transport (Μεταφορά) (Stop (Διακοπή), Play (Αναπαραγωγή), Rec (Εγγραφή))
Type: (Τύπος:) Ο τύπος συμβάντος που θα σταλεί. Οι διαθέσιμες ρυθμίσεις είναι MMC, MMC/MIDI, MIDI Real Time (MIDI σε πραγματικό χρόνο), MIDI CC και PTEX. Όταν ορίζεται σε PTEX, τα μηνύματα ελέγχου μεταφοράς θα αποστέλλονται μόνο στη θύρα USB B, στο κανάλι 16, ανεξάρτητα από τη ρύθμιση Common Channel (Κοινό κανάλι) (Common Chnl). Η ρύθμιση PTEX προορίζεται για χρήση μόνο με το Avid® Pro Tools® Express.
MIDI to DIN: (MIDI σε DIN:) Καθορίζει εάν τα δεδομένα MIDI αποστέλλονται στην MIDI Out (Έξοδος MIDI) (On (Ενεργοποίηση)) ή όχι (Off (Απενεργοποίηση)). Τα δεδομένα MIDI θα αποστέλλονται στη σύνδεση USB του MPD226 ανεξάρτητα από αυτήν τη ρύθμιση.

Παγκόσμια λειτουργία

Για να εισέλθετε στην Παγκόσμια λειτουργία, πατήστε Global (Παγκόσμια).

Σε κάθε σελίδα της Παγκόσμιας λειτουργίας:

  • Χρησιμοποιήστε τους πάνω/κάτω Cursors (Δρομείς) για να μετακινηθείτε στις παραμέτρους στην τρέχουσα σελίδα.
  • Χρησιμοποιήστε τους αριστερού/δεξιού Cursors (Δρομείς) για να μετακινηθείτε μεταξύ διαφορετικών σελίδων.
  • Γυρίστε τον Data Dial (Δίσκος δεδομένων) για να αλλάξετε την τρέχουσα επιλεγμένη τιμή/ρύθμιση. Οποιαδήποτε τιμή/ρύθμιση επιλέγεται αυτόματα. Δεν χρειάζεται να πατήσετε τον Data Dial (Δίσκος δεδομένων) για να την εισαγάγετε ή να την επιλέξετε.

Σημαντικές πληροφορίες
Για να αποθηκεύσετε τις γενικές ρυθμίσεις σας, δείτε την παρακάτω ενότητα Utilities (Βοηθήματα).

Δείτε τις παρακάτω ενότητες για συγκεκριμένες πληροφορίες σχετικά με τις επεξεργάσιμες παραμέτρους κάθε στοιχείου ελέγχου.

MIDI Channel (Κανάλι MIDI)
Common Chnl (Channel): (Κοινό κανάλι (Κανάλι)): Αυτή η ρύθμιση καθορίζει ποιο κανάλι MIDI είναι το κοινό κανάλι (διάφορα στοιχεία ελέγχου μπορούν να αντιστοιχιστούν στο κοινό κανάλι στη Λειτουργία επεξεργασίας). Οι διαθέσιμες ρυθμίσεις είναι USB A1–A16 και USB B1–B16.

Note Display (Εμφάνιση νότας)
Type: (Τύπος): Καθορίζει αν η οθόνη θα εμφανίζει τις νότες ως Values (Τιμές) (π.χ., C2, F#3, κ.λπ.) ή έναν Number (Αριθμό) (π.χ., 36, 54, κ.λπ.).

Pads (Pads)
Pad Threshold: (Κατώφλι Pad): Το κατώφλι ταχύτητας για την ενεργοποίηση των pads. Το διαθέσιμο εύρος είναι 0–10. Αυτό μπορεί να βοηθήσει στην αποτροπή ψευδούς ενεργοποίησης ή να διευκολύνει την ενεργοποίηση των pads.
Velocity Curve: (Καμπύλη ταχύτητας): Η καμπύλη ταχύτητας των pads. Οι διαθέσιμες ρυθμίσεις είναι Linear (Γραμμική), Exp1, Exp2, Log1 και Log2.
Pad Gain: (Απόκτηση Pad): Η συνολική ευαισθησία ταχύτητας των pads. Το διαθέσιμο εύρος είναι 1–10. Στο 1, θα χρειαζόταν μεγάλη δύναμη για να δημιουργηθεί μια τιμή ταχύτητας 127. Στο 10, ισχύει το αντίθετο.

Tempo (Tempo)
Tempo: (Tempo): Το συνολικό τέμπο όπως υποδεικνύεται σε χτύπους ανά λεπτό. Όταν το MPD226 χρησιμοποιεί το εσωτερικό του ρολόι MIDI, αυτή η ρύθμιση συνολικού τέμπο καθορίζει την ταχύτητα του ρυθμού επανάληψης νότας. Το διαθέσιμο εύρος είναι 30–300 BPM.
Tap Average: (Μέσος όρος Tap): Ο αριθμός των φορών που θα έπρεπε να πατήσετε Tap Tempo (Tap Tempo) για να εισαγάγετε ένα νέο τέμπο. Το διαθέσιμο εύρος είναι 2–4.
Tempo LED: (Tempo LED): Όταν το MPD226 χρησιμοποιεί το εσωτερικό του ρολόι MIDI, το Tap Tempo (Tap Tempo) LED θα αναβοσβήνει συγχρονισμένα με την τρέχουσα ρύθμιση τέμπο. Μπορείτε να ορίσετε αυτήν τη δυνατότητα σε On (Ενεργό) ή Off (Ανενεργό).

Clock (Ρολόι)
Source: (Πηγή): Καθορίζει αν το MPD226 χρησιμοποιεί το Internal (Εσωτερικό) ρολόι MIDI ή αναφέρεται σε ένα External (Εξωτερικό) ρολόι (π.χ., από ένα DAW).

SysEx (SysEx)
Send Program: (Αποστολή προγράμματος): Το πρόγραμμα που θα σταλεί μέσω SysEx. Οι διαθέσιμες επιλογές είναι οι μεμονωμένοι αριθμοί προγράμματος ή all (όλα) τα προγράμματα. Πατήστε το Data Dial (Δίσκος δεδομένων) για να στείλετε το πρόγραμμα.

Utilities (Βοηθήματα)
Contrast: (Αντίθεση): Η αντίθεση της display (οθόνης). Οι διαθέσιμες επιλογές είναι 0 έως 99.

Save Globals (Αποθήκευση γενικών ρυθμίσεων)
Σε αυτήν τη σελίδα, πατήστε το Data Dial (Δίσκος δεδομένων) για να αποθηκεύσετε τις γενικές ρυθμίσεις σας. Αφού το Saving Globals (Αποθήκευση γενικών ρυθμίσεων) αναβοσβήσει στην οθόνη, οι γενικές ρυθμίσεις αποθηκεύονται στην εσωτερική μνήμη του MPD226.

OS (Λειτουργικό σύστημα)
Version: (Έκδοση): Τρέχουσες πληροφορίες λειτουργικού συστήματος του MPD226.
Boot ROM: (Boot ROM): Τρέχουσες πληροφορίες μνήμης ROM μόνο για ανάγνωση του MPD226.
