Manuale Akai MPD226

Introduzione

Contenuto della confezione

• MPD226
• Cavo USB
• (2) Adattatori da 1/8" a MIDI
• Schede per il download del software
• Guida dell'utente
• Manuale di sicurezza e garanzia

Visita akaipro.com e trova la pagina web di MPD226 per scaricare il software MPD226 Editor e la documentazione dei preset.

Supporto

Per le informazioni più recenti su questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e la registrazione del prodotto, visitare: akaipro.com.

Per ulteriore supporto sul prodotto, visitare: akaipro.com/support.

Guida rapida

1. Utilizzare il cavo USB incluso per collegare la porta USB di MPD226 a una porta USB disponibile sul computer (acceso).
2. Sul computer, aprire la workstation audio digitale (DAW).
3. Selezionare MPD226 come controller in Preferences (Preferenze), Device Setup (Impostazione dispositivo) o Options (Opzioni) della DAW.

Suggerimento: è possibile utilizzare MPD226 con un'app iOS controllabile via MIDI. Per fare ciò:

1. Tenere premuto il cursore su.
2. Collegare il dispositivo iOS (acceso) alla porta USB di MPD226 utilizzando un Apple iPad Camera Connection Kit (venduto separatamente).
3. Dopo che MPD226 si è acceso, rilasciare il cursore su.

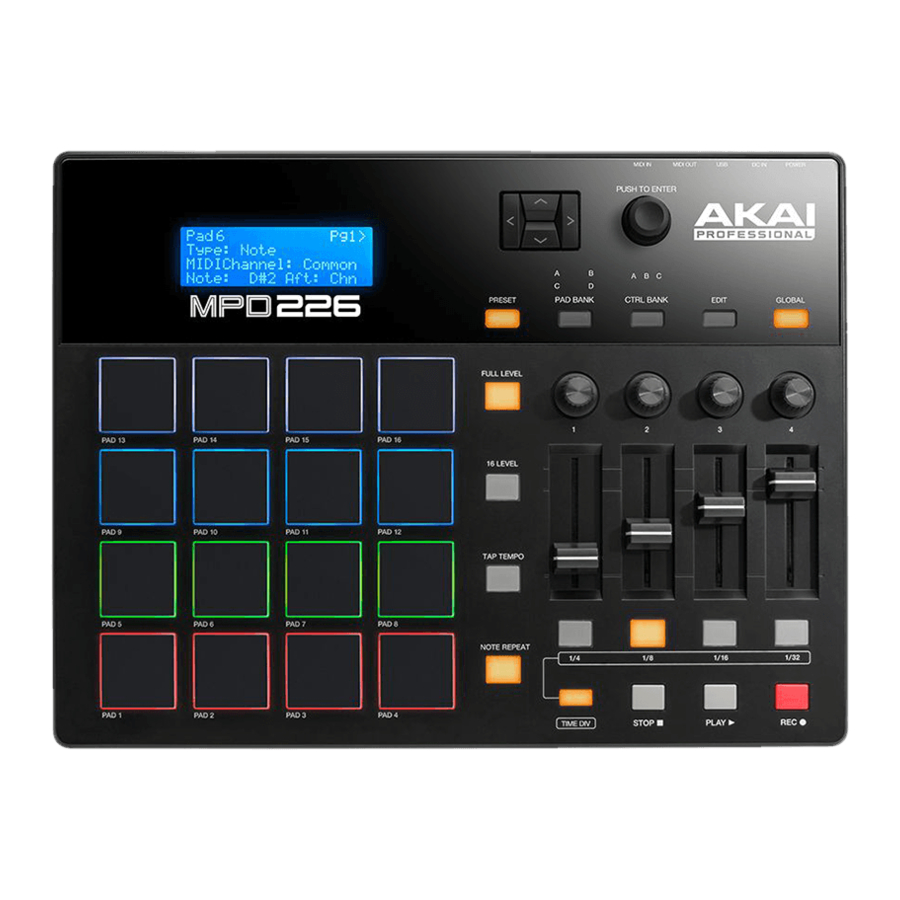

Caratteristiche

1. Porta USB: utilizzare un cavo USB standard per collegare questa porta USB al computer. La porta USB del computer fornisce ampia alimentazione a MPD226. Se lo si collega a un hub USB, assicurarsi che sia un hub alimentato. Questa connessione viene utilizzata anche per inviare e ricevere dati MIDI da e verso il computer.
   È inoltre possibile alimentare MPD226 collegando questa porta USB a una presa di corrente utilizzando un caricabatterie USB standard (venduto separatamente). In questo caso, impostare i controlli pertinenti in modo che inviino i messaggi MIDI dalla MIDI Out. Qualsiasi controllo impostato per trasmettere solo tramite la porta USB non verrà inviato a un dispositivo collegato alla MIDI Out.
   Quando si utilizza MPD226 con apparecchiature MIDI esterne:

• Se un dispositivo esterno è collegato alla MIDI Out, il computer può inviare messaggi MIDI lungo questo percorso: Computer → MPD226 → Dispositivo esterno.
• Se un dispositivo esterno è collegato alla MIDI In, il dispositivo esterno invia messaggi MIDI lungo questo percorso: Dispositivo esterno → MPD226 → Computer. I messaggi MIDI possono quindi essere inviati a un dispositivo esterno tramite la MIDI Out, ma devono prima passare attraverso il computer.

2. Ingresso alimentazione: collegare questo ingresso di alimentazione a una presa di corrente utilizzando un alimentatore opzionale (6 V CC, 1 A, positivo al centro, venduto separatamente). In alternativa, se si desidera utilizzare MPD226 per controllare un dispositivo MIDI esterno e senza una connessione al computer, è possibile collegare la porta USB di MPD226 a una presa di corrente utilizzando un caricabatterie USB standard (venduto separatamente).
3. Pulsante di alimentazione: premere questo pulsante per accendere o spegnere MPD226.
4. MIDI Out: utilizzare l'adattatore da 1/8" a MIDI incluso e un cavo MIDI standard a cinque pin per collegare questa MIDI Out alla MIDI In di un dispositivo MIDI esterno (ad esempio, un sintetizzatore, un sequencer, una drum machine, ecc.). Consultare la descrizione della porta USB sopra riportata per informazioni su come vengono instradati i messaggi MIDI durante l'utilizzo di MPD226.

Non collegare dispositivi audio (ad esempio, cuffie, monitor, ecc.) a questo jack. Utilizzare l'adattatore da 1/8" a MIDI incluso solo per collegare dispositivi MIDI.

5. MIDI In: utilizzare l'adattatore da 1/8" a MIDI incluso e un cavo MIDI standard a cinque pin per collegare questa MIDI In alla MIDI Out di un dispositivo MIDI esterno (ad esempio, un altro controller MIDI). I messaggi MIDI inviati a questa MIDI In verranno inviati al computer tramite la porta USB. Consultare la descrizione della porta USB sopra riportata per informazioni su come vengono instradati i messaggi MIDI durante l'utilizzo di MPD226.

Non collegare dispositivi audio (ad esempio, cuffie, monitor, ecc.) a questo jack. Utilizzare l'adattatore da 1/8" a MIDI incluso solo per collegare dispositivi MIDI.

6. Blocco Kensington^®: è possibile utilizzare questo slot di blocco Kensington per fissare MPD226 a un tavolo o a un'altra superficie.
7. Display: utilizzare questo display per visualizzare i menu, le opzioni, i parametri e le impostazioni di MPD226.
8. Cursori: utilizzare questi pulsanti per navigare tra i menu e le opzioni nella pagina corrente del display.
9. Data Dial: utilizzare questa manopola per modificare i valori dei parametri, le impostazioni, ecc. nel display. Premere la manopola funge anche da pulsante Enter (Invio).
10. Preset: premere questo pulsante per accedere alla modalità Preset. Vedere Funzionamento > Modalità Preset per maggiori informazioni.
11. Edit: premere questo pulsante per accedere alla modalità Edit. Vedere Funzionamento > Modalità Edit per maggiori informazioni.
12. Global: premere questo pulsante per accedere alla modalità Global. Vedere Funzionamento > Modalità Global per maggiori informazioni.
13. Potenziometri: utilizzare queste manopole a 360º per inviare messaggi di controller continuo al software o al dispositivo MIDI esterno.
14. Fader: utilizzare questi fader per inviare messaggi di controller continuo al software o al dispositivo MIDI esterno.
15. Switch: utilizzare questi switch per inviare messaggi MIDI CC al software o al dispositivo MIDI esterno. Mentre Time Div (Divisione tempo) è acceso, premere uno di questi switch per selezionare la divisione del tempo della funzione Note Repeat (Ripeti nota). Premere uno switch acceso per selezionare una divisione del tempo basata su terzine (lo switch lampeggerà). Premere di nuovo lo switch lampeggiante per tornare alla divisione del tempo normale.
16. Control Bank (Ctrl Bank): utilizzare questo pulsante per selezionare una delle tre banche indipendenti di potenziometri, fader e switch. Ciò consente di controllare fino a 36 parametri indipendenti.
17. Pad: utilizzare questi pad per attivare colpi di batteria o altri sample nel software o nel modulo sonoro MIDI esterno. I pad sono sensibili alla pressione e alla velocity, il che li rende molto reattivi e intuitivi da suonare.
18. Pad Bank: utilizzare questo pulsante per selezionare una delle quattro banche di pad indipendenti. Ciò consente di accedere a un massimo di 64 pad diversi (16 pad su 4 banche di pad).
19. Full Level: premere questo pulsante per attivare la modalità Full Level (Livello massimo) in cui i pad suonano sempre alla velocity massima (127), indipendentemente dalla forza con cui vengono colpiti.
20. 16 Level: premere questo pulsante per attivare/disattivare 16 Level (16 livelli). Quando è attivato, l'ultimo pad che è stato colpito verrà temporaneamente copiato su tutti i 16 pad. I pad ora emetteranno lo stesso numero di nota del pad iniziale ma a valori di velocity fissi che aumentano all'aumentare dei numeri dei pad (ad esempio, il pad 1 è il minimo, il pad 16 è il massimo), indipendentemente dalla forza con cui vengono colpiti.
21. Note Repeat: tenere premuto questo pulsante mentre si colpisce un pad per far sì che il pad si riattivi a una velocità basata sulle impostazioni correnti di tempo e divisione del tempo.
    Suggerimento: è possibile sincronizzare Note Repeat con una sorgente di clock MIDI interna o esterna.
22. Tap Tempo: premere questo pulsante a tempo con il tempo desiderato per inserire un nuovo tempo (in BPM). Ciò influenzerà la velocità della funzione Note Repeat.

Nota: questo pulsante è disabilitato se Note Repeat è sincronizzato con una sorgente di clock MIDI esterna.

23. Time Div: premere questo pulsante, quindi premere uno dei quattro switch sopra di esso per selezionare la divisione del tempo della funzione Note Repeat: note da un quarto (1/4), note da un ottavo (1/8), note da un sedicesimo (1/16) o note da un trentaduesimo (1/32). Premere uno switch acceso per selezionare una divisione del tempo basata su terzine (lo switch lampeggerà). Premere di nuovo lo switch lampeggiante per tornare alla divisione del tempo normale. Mentre questo pulsante è acceso, gli switch non invieranno nessuno dei loro normali messaggi MIDI.
24. Pulsanti di trasporto: questi tre pulsanti sono pulsanti dedicati per l'invio di comandi di controllo del trasporto convenzionali: Stop (Arresta), Play (Riproduci) e Record (Registra). Questi possono essere impostati per inviare MIDI (Start/Stop), valori MIDI CC preassegnati, MMC (MIDI Machine Control) e MMC/MIDI SysEx. L'impostazione PTEX è destinata all'uso esclusivo con Avid^® Pro Tools^® Express.

Funzionamento

MPD226 ha tre diverse modalità di funzionamento. È possibile accedere a ciascuna modalità premendo il pulsante corrispondente su MPD226.

In ogni pagina di ogni modalità:

• Usa i Cursori su/giù per spostarti tra le impostazioni sulla pagina corrente.
• Usa i Cursori sinistra/destra per spostarti tra le diverse pagine.
• Gira la Manopola dati per cambiare il valore/l'impostazione attualmente selezionato/a.

Di seguito è riportata una breve descrizione di ciascuna modalità. Ogni modalità è descritta in dettaglio nella sua sezione corrispondente più avanti in questa Guida per l'utente.

Modalità Preset: questa modalità ti consente di caricare i tuoi Programmi memorizzati. Un Programma è una raccolta di informazioni su come si comporteranno i controlli (pad, fader, ecc.). Il loro comportamento può essere regolato in Modalità Edit e quindi memorizzato. L'utilizzo dei Programmi ti consente di salvare diverse configurazioni, che possono essere caricate rapidamente quando ne hai bisogno, senza dover riprogrammare MPD226 ogni volta. Vedi la sezione Modalità Preset per saperne di più.

Modalità Edit: questa modalità ti consente di modificare la configurazione di MPD226. La Modalità Edit è un potente strumento per personalizzare la tua configurazione. In questa modalità, puoi apportare modifiche al comportamento di pad, fader e altre funzionalità. Ad esempio, potresti volere che un fader trasmetta solo un intervallo limitato di dati MIDI oppure potresti volere che i pad trasmettano su un canale MIDI diverso dai fader. Puoi cambiare questi e altri vari parametri in Modalità Edit. Vedi la sezione Modalità Edit per saperne di più.

Modalità Global: questa modalità ti consente di impostare parametri globali e apportare modifiche generali al funzionamento di MPD226. Ad esempio, puoi impostare la luminosità del display, il canale MIDI comune, le impostazioni di clock MIDI, la curva di velocity e la sensibilità dei pad e altro ancora. Vedi la sezione Modalità Global per saperne di più.

Modalità Preset

La Modalità Preset ti consente di selezionare e caricare un Programma. MPD226 ha diversi Programmi predefiniti che abbiamo creato per funzionare specificamente con alcune DAW o plug-in popolari, ma puoi anche creare/modificare, memorizzare e caricare i tuoi Programmi.

Per selezionare/caricare un Programma:

1. Premi Preset (ogni volta che MPD226 viene acceso per la prima volta, sarà automaticamente in Modalità Programma). Il display mostrerà il nome del Programma corrente (lampeggiante).
2. Gira la Manopola dati per sfogliare l'elenco dei Programmi disponibili.
3. Premi la Manopola dati per caricare il Programma desiderato.

Per modificare un programma, fai riferimento alla sezione Modalità Edit.

Per memorizzare le tue nuove impostazioni in un Programma:

Senza memorizzare le impostazioni modificate, le modifiche andranno perse se carichi un nuovo Programma.

1. Premi Preset per entrare in Modalità Preset.
2. Premi il Cursore destro per entrare nella pagina Memorizza Programma.
3. Usa i Cursori su/giù per selezionare il campo Salva in o Nome:

• Salva in: gira la Manopola dati per selezionare il Preset in cui vuoi memorizzare le tue nuove impostazioni (sovrascriverà quel Preset).
• Nome: gira la Manopola dati per selezionare il carattere corrente. Usa i Cursori sinistra/destra per spostarti al carattere precedente/successivo.

4. Premi la Manopola dati per memorizzare il Preset. Le tue impostazioni verranno salvate nel nuovo Preset e il display tornerà automaticamente alla normale Modalità Preset.

Modalità Modifica

1. Per entrare in Modalità Modifica, premere Edit (Modifica).
2. Selezionare un controllo da modificare toccando, premendo o manipolando il controllo desiderato (fader, pad, ecc.). Nel display (schermo), il nome del controllo selezionato apparirà nell'angolo in alto a sinistra e i parametri modificabili verranno mostrati sotto di esso.

In ogni pagina della Modalità Modifica:

• Utilizzare i Cursors (Cursori) su/giù per spostarsi tra i parametri sulla pagina corrente.
• Se ci sono più pagine (indicate da Pg1, Pg2, ecc.), utilizzare i Cursors (Cursori) sinistra/destra per spostarsi tra le diverse pagine.
• Girare la Data Dial (Manopola Dati) per cambiare il valore/impostazione attualmente selezionato/a. Qualsiasi valore/impostazione viene selezionato/a automaticamente; non è necessario premere la Data Dial (Manopola Dati) per entrare o selezionarlo/a.

3. Per modificare più controlli, ripetere i Passaggi 2–3.

Vedere le seguenti sezioni per informazioni specifiche sui parametri modificabili di ciascun controllo.

Pads (Pad 01–64)
Type: (Tipo:) Il tipo di evento che verrà inviato. Le impostazioni disponibili sono Note (Nota), Program Change (Cambio Programma) e Program Bank (Banco Programma).
MIDI Channel: (Canale MIDI:) Questa impostazione determina su quale canale MIDI vengono inviati i dati. Le impostazioni disponibili sono Common (Comune), USB A1–A16 e USB B1–B16.
Note: (Nota:) Se Note (Nota) è il Tipo selezionato, questo assegna il numero di nota.
Aft: (Aft:) Se Note (Nota) è il Tipo selezionato, questo determina le impostazioni di Aftertouch. Le opzioni disponibili sono Off (Spento), Chn (Channel Aftertouch) e Poly (Poly Aftertouch).
Program Number / Pgm: (Numero Programma / Pgm:) Se Program Change (Cambio Programma) o Program Bank (Banco Programma) è il Tipo selezionato, questo determina il numero di Programma. L'intervallo disponibile è 000–127.
Msb / Lsb: (Msb / Lsb:) Se Program Change (Cambio Programma) o Program Bank (Banco Programma) è il Tipo selezionato, questi determinano l'MSB (Bit più significativo) e l'LSB (Bit meno significativo). L'intervallo disponibile è 000–127.
MIDI to DIN: (MIDI su DIN:) Determina se i dati MIDI vengono inviati al MIDI Out (Uscita MIDI) (On (Attivo)) o meno (Off (Spento)). I dati MIDI verranno inviati alla connessione USB dell'MPD226 indipendentemente da questa impostazione.
On Color / Off Color: (Colore Attivo / Colore Spento:) Questi determinano quali colori avrà il pad quando viene premuto (Attivo) e non premuto (Spento). Le impostazioni disponibili sono Off (Spento), Red (Rosso), Orange (Arancione), Amber (Ambra), Yellow (Giallo), Green (Verde), Green Blue (Verde Blu), Aqua (Acqua), Light Blue (Azzurro), Blue (Blu), Purple (Viola), Pink (Rosa), Hot Pink (Rosa Acceso), Light Purple (Lilla), Light Green (Verde Chiaro), Light Pink (Rosa Chiaro), Grey (Grigio).
Note Mode: (Modalità Nota:) Se Note (Nota) è il Tipo selezionato, questo determina se è in modalità Toggle (Alternata) o Momentary (Momentanea).

Faders (Fader 01–12)
Type: (Tipo:) Il tipo di evento che verrà inviato. Le impostazioni disponibili sono Aftertouch (Aftertouch) e MIDI CC (MIDI CC).
MIDI Channel: (Canale MIDI:) Questa impostazione determina su quale canale MIDI vengono inviati i dati. Le impostazioni disponibili sono Common (Comune), USB A1–A16 e USB B1–B16.
CC Number: (Numero CC:) Se MIDI CC (MIDI CC) è il Tipo selezionato, questo determina il MIDI CC. L'intervallo disponibile è 000–127.
MIDI to DIN: (MIDI su DIN:) Determina se i dati MIDI vengono inviati al MIDI Out (Uscita MIDI) (On (Attivo)) o meno (Off (Spento)). I dati MIDI verranno inviati alla connessione USB dell'MPD226 indipendentemente da questa impostazione.
Min / Max: (Min / Max:) Se Aftertouch (Aftertouch) è il Tipo selezionato, questi determinano i valori più bassi (Min) e più alti
(Max). (Se il Min è più alto del Max, la polarità del fader verrà invertita.)

Switches (Switch 01–12)
Type: (Tipo:) Il tipo di evento che verrà inviato. Le impostazioni disponibili sono Note (Nota), CC (CC), PrgChange (Cambio Prg), PrgBank (Banco Prg) e Keystroke (Tasto).
MIDI Channel: (Canale MIDI:) Questa impostazione determina su quale canale MIDI vengono inviati i dati. Le impostazioni disponibili sono Common (Comune), USB A1–A16 e USB B1–B16.
Note: (Nota:) Se Note (Nota) è il Tipo selezionato, questo assegna il numero di nota.
Velo: (Velo:) Se Note (Nota) è il Tipo selezionato, questo assegna la velocità. L'intervallo disponibile è 000–127.
Mode: (Modalità:) Se Note (Nota) o CC (CC) è il Tipo selezionato, questo determina se è in modalità Toggle (Alternata) o Momentary (Momentanea).
CC Number: (Numero CC:) Se CC (CC) è il Tipo selezionato, questo determina il numero MIDI CC. L'intervallo disponibile è 000–127.
Invert: (Inverti:) Se CC (CC) è il Tipo selezionato, gli interruttori inviano 000 come valore "off" (spento) e 127 come valore "on" (attivo). Questo determina se i valori inviati sono normali (Off (Spento)), come descritto sopra, o commutati/invertiti (On (Attivo)).
Program Number / Pgm: (Numero Programma / Pgm:) Se PrgChange (Cambio Prg) o PrgBank (Banco Prg) è il Tipo selezionato, questo determina il numero di Programma. L'intervallo disponibile è 000–127.
Msb / Lsb: (Msb / Lsb:) Se PrgChange (Cambio Prg) o PrgBank (Banco Prg) è il Tipo selezionato, questi determinano l'MSB (Bit più significativo) e l'LSB (Bit meno significativo). L'intervallo disponibile è 000–127.
MIDI to DIN: (MIDI su DIN:) Determina se i dati MIDI vengono inviati al MIDI Out (Uscita MIDI) (On (Attivo)) o meno (Off (Spento)). I dati MIDI verranno inviati alla connessione USB dell'MPD226 indipendentemente da questa impostazione.
Key 1: (Tasto 1:) Se Keystroke (Tasto) è il Tipo selezionato, questo determina quale tasto invia l'interruttore. I tasti disponibili sono 0–9, A–Z, F1–F12, Backspace (Indietro), Return (Invio), Up Arrow (Freccia Su), Down Arrow (Freccia Giù), Left Arrow (Freccia Sinistra), Right Arrow (Freccia Destra), Tab (Tab), vari simboli ( , . / [ ] \ '; ), Esc (Esc), Insert (Inserisci), Home (Home), Page Up (Pagina Su), Delete (Cancella), End (Fine), Page Down (Pagina Giù) e Num 0–9 (Num 0-9).
Key 2: (Tasto 2:) Se Keystroke (Tasto) è il Tipo selezionato, questo determina quale tasto modificatore (es. Shift, Command, ecc.), se presente, l'interruttore invia con il tasto Key 1 (Tasto 1). I tasti modificatori disponibili sono None (Nessuno), Control (Control), Shift (Shift), Alt (Alt), Option (Opzione), Control-Shift (Control-Shift), Control-Alt (Control-Alt), Control-Option (Control-Option), Shift-Alt (Shift-Alt), Shift-Option (Shift-Option), Alt-Option (Alt-Option), Control-Option-Alt (Control-Option-Alt), Control-Shift-Alt (Control-Shift-Alt) e ControlShift-Option (ControlShift-Option).
Tip: (Suggerimento:) Il protocollo HID (Human Interface Device) consente ai dispositivi di inviare sequenze di tasti tipiche della tastiera del computer. I controller di gioco USB sono un esempio di questo, che agiscono come un'alternativa alla tastiera del computer. MPD226 utilizza anche il protocollo HID, consentendoti di configurare determinati pulsanti per inviare le sequenze di tasti utilizzate più spesso al tuo software, in modo da non dover più cambiare continuamente il focus tra la tastiera del computer e il tuo MPD226.

Knobs (Potenziometro 01–12)
Type: (Tipo:) Il tipo di messaggio che verrà inviato. Le impostazioni disponibili sono MIDI CC (MIDI CC), Aftertouch (Aftertouch), Increment/Decrement 1 (Inc/Dec1) e Increment/Decrement 2 (Inc/Dec2).
MIDI Channel: (Canale MIDI:) Questa impostazione determina su quale canale MIDI vengono inviati i messaggi. Le impostazioni disponibili sono Common (Comune), USB A1–A16 e USB B1–B16.
CC Number: (Numero CC:) Se MIDI CC (MIDI CC) o Inc/Dec2 è il Tipo selezionato, questo determina il numero MIDI CC. L'intervallo disponibile è 000–127.
MIDI to DIN: (MIDI su DIN:) Questo determina se i dati MIDI vengono inviati al MIDI Out (On (Attivo)) o meno (Off (Spento)). I dati MIDI verranno inviati alla connessione USB dell'MPD226 indipendentemente da questa impostazione.
Min / Max: (Min / Max:) Se MIDI CC (MIDI CC) o Aftertouch (Aftertouch) è il Tipo selezionato, questi determinano i valori più bassi (Min) e più alti (Max). (Se Min è superiore a Max, la polarità della manopola verrà invertita.) L'intervallo disponibile è 000–127.
MSB / LSB: (MSB / LSB:) Se Inc/Dec1 è il Tipo selezionato, questi determinano l'MSB (Bit più significativo) e l'LSB (Bit meno significativo). L'intervallo disponibile è 000–127.
Value: (Valore:) Se Inc/Dec1 è il Tipo selezionato, questo determina il valore inviato da un messaggio Increment (CC #96) o Decrement (CC #97). L'intervallo disponibile è 000–127.

Note Repeat (Ripeti Nota)
Time Division: (Divisione del Tempo:) La velocità della ripetizione di Note Repeat come divisione del tempo principale o clock esterno. Le opzioni disponibili sono 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 e 1/32T. (T indica una divisione del tempo basata su terzine.)
Mode: (Modalità:) Questo determina se è in modalità Toggle (Alternata) o Momentary (Momentanea).
Gate: (Gate:) La lunghezza delle note ripetute della funzione Note Repeat. L'intervallo disponibile è 1–99% dell'impostazione attuale di divisione del tempo.
Swing: (Swing:) La quantità di swing utilizzata nelle note ripetute della funzione Note Repeat. L'intervallo disponibile è 50–75%.

Tempo (Tap Tempo)
BPM: Il tempo indicato in battiti al minuto. L'intervallo disponibile è 30–300 BPM.
Time Division: (Divisione del Tempo:) La velocità della ripetizione di Note Repeat come divisione del tempo principale o clock esterno. Le opzioni disponibili sono 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 e 1/32T. (T indica una divisione del tempo basata su terzine.)
Gate: (Gate:) La lunghezza delle note ripetute della funzione Note Repeat. L'intervallo disponibile è 1– 99% dell'impostazione attuale di divisione del tempo.
Swing: (Swing:) La quantità di swing utilizzata nelle note ripetute della funzione Note Repeat. L'intervallo disponibile è 50–75%.

Transport (Stop, Play, Rec)
Type: (Tipo:) Il tipo di evento che verrà inviato. Le impostazioni disponibili sono MMC, MMC/MIDI, MIDI Real Time (MIDI Tempo Reale), MIDI CC e PTEX. Quando è impostato su PTEX, i messaggi di controllo del trasporto verranno inviati solo sulla porta USB B, Canale 16, indipendentemente dall'impostazione del Canale Comune (Common Chnl). L'impostazione PTEX è da utilizzare solo con Avid^® Pro Tools^® Express.

MIDI to DIN: (MIDI su DIN:) Determina se i dati MIDI vengono inviati al MIDI Out (Uscita MIDI) (On (Attivo)) o meno (Off (Spento)). I dati MIDI verranno inviati alla connessione USB dell'MPD226 indipendentemente da questa impostazione.

Modalità globale

Per entrare in Modalità globale, premere Global (Globale).

In ogni pagina della Modalità globale:

• Utilizzare i Cursors (Cursori) su/giù per scorrere i parametri sulla pagina corrente.
• Utilizzare i Cursors (Cursori) sinistra/destra per spostarsi tra le diverse pagine.
• Ruotare la Data Dial (Manopola dati) per modificare il valore/impostazione attualmente selezionato. Qualsiasi valore/impostazione viene selezionato automaticamente; non è necessario premere la Data Dial (Manopola dati) per immetterlo o selezionarlo.

Per memorizzare le impostazioni globali, consultare la sezione Utilities (Utilità) di seguito.

Consultare le sezioni seguenti per informazioni specifiche sui parametri modificabili di ogni controllo.

MIDI Channel (Canale MIDI)
Common Chnl (Channel) (Canale comune): questa impostazione determina quale canale MIDI è il canale comune (vari controlli possono essere assegnati al canale comune nella Modalità Edit (Modifica)). Le impostazioni disponibili sono USB A1–A16 e USB B1–B16.

Note Display (Visualizzazione note)
Type (Tipo): determina se il display mostrerà le note come Values (Valori) (ad esempio, C2, F#3, ecc.) o un Number (Numero) (ad esempio, 36, 54, ecc.).

Pads
Pad Threshold (Soglia pad): la soglia di velocity per attivare i pad. L'intervallo disponibile è 0–10. Ciò può aiutare a prevenire falsi trigger o rendere più facile l'attivazione dei pad.
Velocity Curve (Curva di velocity): la curva di velocity dei pad. Le impostazioni disponibili sono Linear (Lineare), Exp1, Exp2, Log1 e Log2.
Pad Gain (Guadagno pad): la sensibilità di velocity complessiva dei pad. L'intervallo disponibile è 1–10. A 1, sarebbe necessaria molta forza per generare un valore di velocity di 127. A 10, è vero il contrario.

Tempo
Tempo: Il tempo globale come indicato in battiti al minuto. Quando MPD226 utilizza il suo clock MIDI interno, questa impostazione del tempo globale determina la velocità della frequenza di Note Repeat (Ripeti nota). L'intervallo disponibile è 30–300 BPM.
Tap Average (Media tap): il numero di volte in cui è necessario premere Tap Tempo (Tap tempo) per immettere un nuovo tempo. L'intervallo disponibile è 2–4.
Tempo LED: quando MPD226 utilizza il suo clock MIDI interno, il LED Tap Tempo (Tap tempo) lampeggerà a tempo con l'impostazione del tempo corrente. È possibile impostare questa funzione su On (Attivata) o Off (Disattivata).

Clock (Clock)
Source (Sorgente): determina se MPD226 utilizza il suo clock MIDI Internal (Interno) o fa riferimento a un clock External (Esterno) (ad esempio, da una DAW).

SysEx
Send Program (Invia programma): il Program (Programma) da inviare tramite SysEx. Le opzioni disponibili sono i singoli numeri di Program (Programma) o all (tutti) i Program (Programmi). Premere la Data Dial (Manopola dati) per inviare il Program (Programma).

Utilities (Utilità)
Contrast (Contrasto): il contrasto del display. Le opzioni disponibili sono da 0 a 99.

Save Globals (Salva globali)
In questa pagina, premere la Data Dial (Manopola dati) per memorizzare le impostazioni globali. Dopo che Saving Globals (Salvataggio globali) lampeggia sul display, le impostazioni globali vengono memorizzate nella memoria interna di MPD226.

OS
Version (Versione): le informazioni sul sistema operativo corrente di MPD226.
Boot ROM: Le informazioni sulla memoria di sola lettura ROM corrente di MPD226.

Riferimenti

• Hardware e software per la produzione musicale | Akai Pro
• http://akaipro.com/support
