Akai MPD226 Handleiding

Inhoud

Introductie

Inhoud van de doos

  • MPD226
  • USB-kabel
  • (2) 1/8"-naar-MIDI-adapters
  • Downloadkaarten voor software
  • Gebruikershandleiding
  • Handleiding veiligheid en garantie


Ga naar akaipro.com en zoek de webpagina voor MPD226 om de MPD226-editorsoftware en de documentatie van de presets te downloaden.

Ondersteuning

Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie gaat u naar: akaipro.com.

Voor extra productondersteuning gaat u naar: akaipro.com/support.

Snel aan de slag

  1. Gebruik de meegeleverde USB-kabel om de USB-poort van de MPD226 aan te sluiten op een beschikbare USB-poort van uw computer (ingeschakeld).
  2. Open op uw computer uw digital audio workstation (DAW).
  3. Selecteer MPD226 als de controller in de Preferences (Voorkeuren), Device Setup (Apparaatinstellingen) of Options (Opties) van uw DAW.

informatie Tip: U kunt de MPD226 gebruiken met een MIDI-regelbare iOS-app. Om dit te doen:

  1. Houd de Up Cursor (Omhoog-cursor) ingedrukt.
  2. Sluit uw iOS-apparaat (ingeschakeld) aan op de USB-poort van de MPD226 met behulp van een Apple iPad Camera Connection Kit (afzonderlijk verkrijgbaar).
  3. Laat de Up Cursor (Omhoog-cursor) los nadat de MPD226 is ingeschakeld.

Functies

Functies

  1. USB Port (USB-poort): Gebruik een standaard USB-kabel om deze USB-poort aan te sluiten op uw computer. De USB-poort van de computer levert voldoende stroom aan de MPD226. Als u hem op een USB-hub aansluit, zorg er dan voor dat het een hub met voeding is. Deze verbinding wordt ook gebruikt om MIDI-gegevens naar en van uw computer te verzenden en te ontvangen.
    U kunt de MPD226 ook van stroom voorzien door deze USB-poort aan te sluiten op een stopcontact met behulp van een standaard USB-oplader (afzonderlijk verkrijgbaar). Als u dit doet, stelt u de relevante regelaars in om hun MIDI-berichten via de MIDI Out (MIDI-uitgang) te verzenden. Regelaars die zijn ingesteld om alleen via de USB Port (USB-poort) te verzenden, worden niet verzonden naar een apparaat dat is aangesloten op de MIDI Out (MIDI-uitgang).
    Bij gebruik van de MPD226 met externe MIDI-apparatuur:
  • Als een extern apparaat is aangesloten op de MIDI Out (MIDI-uitgang), kan uw computer MIDI-berichten via dit pad verzenden: Computer → MPD226 → Extern apparaat.
  • Als een extern apparaat is aangesloten op de MIDI In (MIDI-ingang), verzendt het externe apparaat MIDI-berichten via dit pad: Extern apparaat → MPD226 → Computer. MIDI-berichten kunnen vervolgens via de MIDI-uitgang naar een extern apparaat worden verzonden, maar ze moeten eerst via de computer lopen.
  1. Power Input (Stroomingang): Sluit deze stroomingang aan op een stopcontact met behulp van een optionele voedingsadapter (6 V DC, 1 A, midden-positief, afzonderlijk verkrijgbaar). Als u de MPD226 wilt gebruiken om een extern MIDI-apparaat te bedienen zonder computerverbinding, kunt u de USB Port (USB-poort) van de MPD226 aansluiten op een stopcontact met behulp van een standaard USB-oplader (afzonderlijk verkrijgbaar).
  2. Power Button (Aan/uit-knop): Druk op deze knop om de MPD226 in of uit te schakelen.
  3. MIDI Out (MIDI-uitgang): Gebruik de meegeleverde 1/8"-naar-MIDI-adapter en een standaard vijfpolige MIDI-kabel om deze MIDI-uitgang aan te sluiten op de MIDI-ingang van een extern MIDI-apparaat (bijv. een synthesizer, sequencer, drum machine enz.). Zie de bovenstaande beschrijving van de USB Port (USB-poort) voor informatie over hoe MIDI-berichten worden gerouteerd bij gebruik van de MPD226.


Sluit geen audioapparaten (bijv. hoofdtelefoons, monitors enz.) aan op deze aansluiting. Gebruik de meegeleverde 1/8"-naar-MIDI-adapter om alleen MIDI-apparaten aan te sluiten.

  1. MIDI In (MIDI-ingang): Gebruik de meegeleverde 1/8"-naar-MIDI-adapter en een standaard vijfpolige MIDI-kabel om deze MIDI-ingang aan te sluiten op de MIDI-uitgang van een extern MIDI-apparaat (bijv. een andere MIDI-controller). De MIDI-berichten die naar deze MIDI-ingang worden verzonden, worden via de USB-poort naar uw computer verzonden. Zie de bovenstaande beschrijving van de USB Port (USB-poort) voor informatie over hoe MIDI-berichten worden gerouteerd bij gebruik van de MPD226.


Sluit geen audioapparaten (bijv. hoofdtelefoons, monitors enz.) aan op deze aansluiting. Gebruik de meegeleverde 1/8"-naar-MIDI-adapter om alleen MIDI-apparaten aan te sluiten.

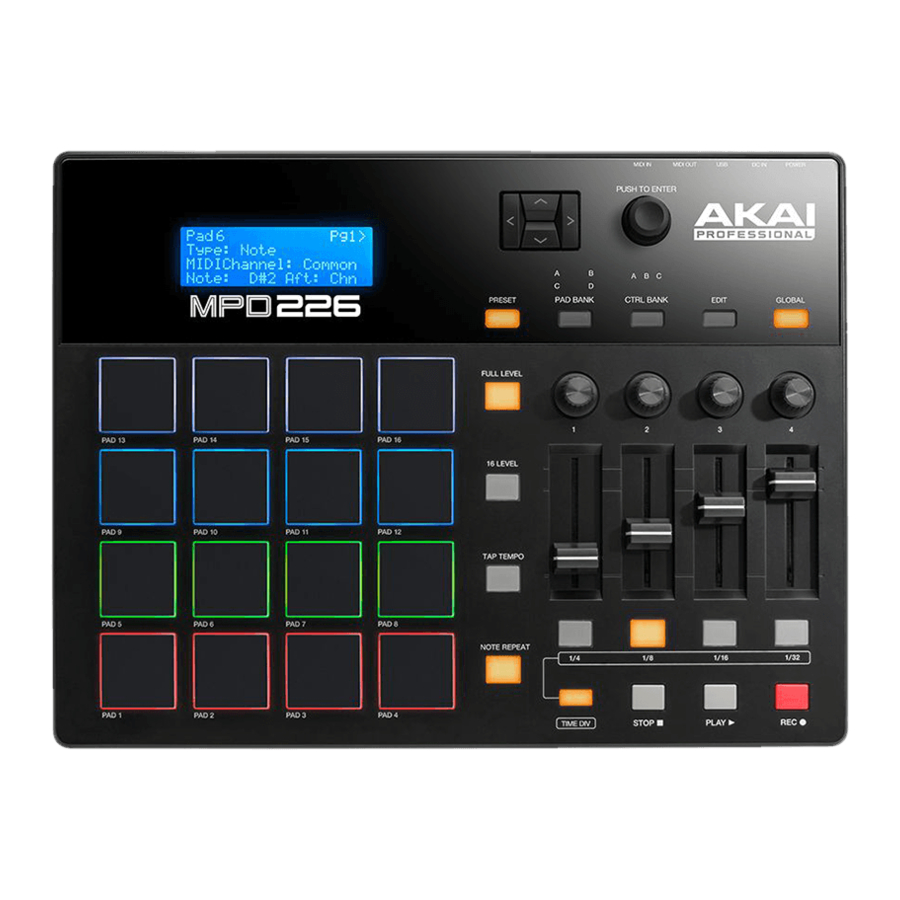

  1. Kensington® Lock (Kensington-slot): U kunt dit Kensington-slot gebruiken om de MPD226 aan een tafel of ander oppervlak te bevestigen.
  2. Display (Display): Gebruik dit display om de menu's, opties, parameters en instellingen van de MPD226 te bekijken.
  3. Cursors (Cursortoetsen): Gebruik deze knoppen om door de menu's en opties op de huidige pagina in het display te navigeren.
  4. Data Dial (Gegevensknop): Gebruik deze knop om parameterwaarden, instellingen enz. in het display te wijzigen. Als u op de knop drukt, fungeert deze ook als een Enter (Enter)-knop.
  5. Preset (Preset): Druk op deze knop om de Preset Mode (Preset-modus) te openen. Zie Operation > Preset Mode (Bediening > Preset-modus) voor meer informatie.
  6. Edit (Bewerken): Druk op deze knop om de Edit Mode (Bewerkingsmodus) te openen. Zie Operation > Edit Mode (Bediening > Bewerkingsmodus) voor meer informatie.
  7. Global (Globaal): Druk op deze knop om de Global Mode (Globale modus) te openen. Zie Operation > Global Mode (Bediening > Globale modus) voor meer informatie.
  8. Potentiometers (Potentiometers): Gebruik deze 360°-knoppen om continue controllerberichten naar uw software of externe MIDI-apparaat te verzenden.
  9. Faders (Faders): Gebruik deze faders om continue controllerberichten naar uw software of externe MIDI-apparaat te verzenden.
  10. Switches (Schakelaars): Gebruik deze schakelaars om MIDI CC-berichten naar uw software of externe MIDI-apparaat te verzenden. Terwijl Time Div (Tijdsindeling) brandt, drukt u op een van deze schakelaars om de tijdsindeling van de Note Repeat (Notenherhaling)-functie te selecteren. Druk op een brandende schakelaar om een op triplets gebaseerde tijdsindeling te selecteren (de schakelaar knippert). Druk nogmaals op de knipperende schakelaar om terug te keren naar de normale tijdsindeling.
  11. Control Bank (Ctrl Bank) (Regelbank): Gebruik deze knop om een van de drie onafhankelijke banken van potentiometers, faders en switches (schakelaars) te selecteren. Hiermee kunt u maximaal 36 onafhankelijke parameters regelen.
  12. Pads (Pads): Gebruik deze pads om drumhits of andere samples in uw software of externe MIDI-geluidsmodule te activeren. De pads zijn druk- en aanslaggevoelig, waardoor ze zeer responsief en intuïtief te bespelen zijn.
  13. Pad Bank (Padbank): Gebruik deze knop om een van de vier onafhankelijke padbanken te selecteren. Hiermee kunt u maximaal 64 verschillende pads openen (16 pads verdeeld over 4 padbanken).
  14. Full Level (Volledig niveau): Druk op deze knop om de Full Level Mode (Volledig niveau-modus) te activeren, waarin de pads altijd op een maximale aanslag (127) spelen, ongeacht hoe hard of zacht u ze aanslaat.
  15. 16 Level (16 niveaus): Druk op deze knop om 16 Level (16 niveaus) te activeren/deactiveren. Wanneer geactiveerd, wordt de laatst aangeslagen pad tijdelijk naar alle 16 pads gekopieerd. De pads geven nu hetzelfde nootnummer als de eerste pad, maar met vaste aanslagwaarden die toenemen naarmate de padnummers toenemen (bijv. Pad 1 is het minimum, Pad 16 is het maximum), ongeacht hoe hard u ze aanslaat.
  16. Note Repeat (Notenherhaling): Houd deze knop ingedrukt terwijl u een pad aanslaat om ervoor te zorgen dat de pad opnieuw wordt getriggerd met een snelheid die is gebaseerd op het huidige tempo en de Time Division (Tijdsindeling)-instellingen.
    Tip: U kunt Note Repeat (Notenherhaling) synchroniseren met een interne of externe MIDI-klokbron.
  17. Tap Tempo (Tap Tempo): Druk op deze knop in de maat van het gewenste tempo om een nieuw tempo (in BPM) in te voeren. Dit heeft invloed op de snelheid van de Note Repeat (Notenherhaling)-functie.

informatie Opmerking: deze knop is uitgeschakeld als Note Repeat (Notenherhaling) is gesynchroniseerd met een externe MIDI-klokbron.

  1. Time Div (Tijdsindeling): Druk op deze knop en druk vervolgens op een van de vier switches (schakelaars) erboven om de tijdsindeling van de Note Repeat (Notenherhaling)-functie te selecteren: kwartnoten (1/4), achtste noten (1/8), 16e noten (1/16) of 32e noten (1/32). Druk op een brandende schakelaar om een op triplets gebaseerde tijdsindeling te selecteren (de schakelaar knippert). Druk nogmaals op de knipperende schakelaar om terug te keren naar de normale tijdsindeling. Terwijl deze knop brandt, verzenden de switches (schakelaars) geen van hun normale MIDI-berichten.
  2. Transport Buttons (Transportknoppen): Deze drie knoppen zijn speciale knoppen voor het verzenden van conventionele transportbesturingscommando's: Stop (Stop), Play (Afspelen) en Record (Opnemen). Deze kunnen worden ingesteld om MIDI (Start/Stop), vooraf toegewezen MIDI CC-waarden, MMC (MIDI Machine Control) en MMC/MIDI SysEx te verzenden. De PTEX-instelling is alleen bedoeld voor gebruik met Avid® Pro Tools® Express.

Werking

De MPD226 heeft drie verschillende manieren van werken. Elke modus kan worden geopend door op de bijbehorende knop op de MPD226 te drukken.

In elke pagina van elke modus:

  • Gebruik de omhoog/omlaagCursors om tussen de instellingen op de huidige pagina te bewegen.
  • Gebruik de links/rechtsCursors om tussen verschillende pagina's te bewegen.
  • Draai aan deData Dial om de geselecteerde waarde/instelling te wijzigen.

Hieronder volgt een korte beschrijving van elke modus. Elke modus wordt in detail beschreven in de bijbehorende sectie later in deze Gebruikershandleiding.

Preset Mode: In deze modus kun je je opgeslagen programma's laden. Een Programma is een verzameling informatie over hoe de bedieningselementen (pads, faders, enz.) zich zullen gedragen. Hun gedrag kan worden aangepast in Edit Mode en vervolgens worden opgeslagen. Met behulp van programma's kun je verschillende configuraties opslaan, die snel kunnen worden geladen wanneer je ze nodig hebt, zonder dat je de MPD226 elke keer opnieuw hoeft te programmeren. Zie het gedeelte Preset Mode voor meer informatie.

Edit Mode: In deze modus kun je de configuratie van de MPD226 bewerken. Edit Mode is een krachtig hulpmiddel om je set-up aan te passen. In deze modus kun je wijzigingen aanbrengen in de manier waarop de pads, faders en andere functies zich gedragen. Je kunt bijvoorbeeld willen dat een fader slechts een beperkt bereik aan MIDI-gegevens verzendt, of je wilt dat de pads op een ander MIDI-kanaal verzenden dan de faders. Je kunt deze en andere verschillende parameters wijzigen in Edit Mode. Zie het gedeelte Edit Mode voor meer informatie.

Global Mode: In deze modus kun je globale parameters instellen en algemene wijzigingen aanbrengen in de manier waarop de MPD226 functioneert. Je kunt bijvoorbeeld de helderheid van het display instellen, het MIDI-gemeenschappelijke kanaal, MIDI-klokinstellingen, de velocity-curve en gevoeligheid van de pads, en meer. Zie het gedeelte Global Mode voor meer informatie.

Presetmodus

In de Presetmodus kun je een Programma selecteren en laden. De MPD226 heeft verschillende standaardprogramma's die we hebben gemaakt om specifiek met een aantal populaire DAW's of plug-ins te werken, maar je kunt ook je eigen Programma's maken/bewerken, opslaan en laden.

Een Programma selecteren/laden:

  1. Druk op Preset. (Elke keer dat de MPD226 voor het eerst wordt ingeschakeld, bevindt deze zich automatisch in de Programmamodus.) Het display toont de huidige Programmanaam (knipperend).
  2. Draai aan de Data Dial om door de lijst met beschikbare Programma's te bladeren.
  3. Druk op de Data Dial om het gewenste Programma te laden.

Om een programma te bewerken, raadpleeg het gedeelte Edit Mode.

Om je nieuwe instellingen in een Programma op te slaan:
Belangrijke informatie
Zonder je bewerkte instellingen op te slaan, gaan je wijzigingen verloren als je een nieuw Programma laadt.

  1. Druk opPreset om de Presetmodus te openen.
  2. Druk op deRight Cursor om de pagina Store Program (Programma opslaan) te openen.
  3. Gebruik de omhoog/omlaagCursors om het veld Save To (Opslaan als) of Name (Naam) te selecteren:
  • Save To: (Opslaan als:) Draai aan de Data Dial om de Preset te selecteren waarnaar je je nieuwe instellingen wilt opslaan (dit zal die Preset overschrijven).
  • Name: (Naam:) Draai aan de Data Dial om het huidige teken te selecteren. Gebruik de links/rechts Cursors om naar het vorige/volgende teken te gaan.
  1. Druk op de Data Dial om de Preset op te slaan. Je instellingen worden opgeslagen in de nieuwe Preset en het display keert automatisch terug naar de normale Presetmodus.

Bewerkingsmodus

  1. Druk op Edit (Bewerken) om de bewerkingsmodus te openen.
  2. Selecteer een bedieningselement dat u wilt bewerken door het gewenste bedieningselement aan te raken, erop te drukken of het te manipuleren (fader, pad, enz.). In het display (scherm) verschijnt de naam van het geselecteerde bedieningselement in de linkerbovenhoek en de bewerkbare parameters worden eronder weergegeven.

In elke pagina van de bewerkingsmodus:

  • Gebruik de omhoog/omlaag Cursors (Cursortoetsen) om door de parameters op de huidige pagina te bewegen.
  • Als er meerdere pagina's zijn (aangegeven met Pg1, Pg2, enz.), gebruik dan de linker/rechter Cursors (Cursortoetsen) om tussen verschillende pagina's te bewegen.
  • Draai aan de Data Dial (Data-draaiknop) om de momenteel geselecteerde waarde/instelling te wijzigen. Elke waarde/instelling wordt automatisch geselecteerd; u hoeft niet op de Data Dial (Data-draaiknop) te drukken om deze te openen of te selecteren.
  1. Herhaal Steps 2–3 (Stappen 2-3) om meer bedieningselementen te bewerken.

Zie de volgende paragrafen voor specifieke informatie over de bewerkbare parameters van elk bedieningselement.

Pads (Pad 01–64)
Type: Het type gebeurtenis dat wordt verzonden. De beschikbare instellingen zijn Note, Program Change, en Program Bank.
MIDI Channel: Deze instelling bepaalt via welk MIDI-kanaal gegevens worden verzonden. De beschikbare instellingen zijn Common, USB A1–A16, en USB B1–B16.
Note: Als Note het geselecteerde type is, wijst dit het nootnummer toe.
Aft: Als Note het geselecteerde type is, bepaalt dit de Aftertouch-instellingen. De beschikbare opties zijn Off, Chn (Channel Aftertouch), en Poly (Poly Aftertouch).
Program Number / Pgm: Als Program Change of Program Bank het geselecteerde type is, bepaalt dit het programmanummer. Het beschikbare bereik is 000–127.
Msb / Lsb: Als Program Change of Program Bank het geselecteerde type is, bepalen deze de MSB (Most Significant Bit) en LSB (Least Significant Bit). Het beschikbare bereik is 000–127.
MIDI to DIN: Bepaalt of MIDI-gegevens naar de MIDI Out (MIDI Uitgang) worden verzonden (On) of niet (Off). MIDI-gegevens worden naar de USB-verbinding van MPD226 verzonden, ongeacht deze instelling.
On Color / Off Color: Deze bepalen welke kleuren de pad heeft wanneer erop wordt gedrukt (Aan) en niet wordt gedrukt (Uit). De beschikbare instellingen zijn Off, Red, Orange, Amber, Yellow, Green, Green Blue, Aqua, Light Blue, Blue, Purple, Pink, Hot Pink, Light Purple, Light Green, Light Pink, Grey.
Note Mode: Als Note het geselecteerde type is, bepaalt dit of het in de Toggle- of Momentary-modus is.

Faders (Fader 01–12)
Type: Het type gebeurtenis dat wordt verzonden. De beschikbare instellingen zijn Aftertouch en MIDI CC.
MIDI Channel: Deze instelling bepaalt via welk MIDI-kanaal gegevens worden verzonden. De beschikbare instellingen zijn Common, USB A1–A16, en USB B1–B16.
CC Number: Als MIDI CC het geselecteerde type is, bepaalt dit de MIDI CC. Het beschikbare bereik is 000–127.
MIDI to DIN: Bepaalt of MIDI-gegevens naar de MIDI Out (MIDI Uitgang) worden verzonden (On) of niet (Off). MIDI-gegevens worden naar de USB-verbinding van MPD226 verzonden, ongeacht deze instelling.
Min / Max: Als Aftertouch het geselecteerde type is, bepalen deze de laagste (Min) en hoogste
(Max) waarden. (Als Min hoger is dan Max, wordt de polariteit van de fader omgekeerd.)

Switches (Schakelaar 01–12)
Type: Het type gebeurtenis dat wordt verzonden. De beschikbare instellingen zijn Note, CC, PrgChange, PrgBank, en Keystroke.
MIDI Channel: Deze instelling bepaalt via welk MIDI-kanaal gegevens worden verzonden. De beschikbare instellingen zijn Common, USB A1–A16, en USB B1–B16.
Note: Als Note het geselecteerde type is, wijst dit het nootnummer toe.
Velo: Als Note het geselecteerde type is, wijst dit de snelheid toe. Het beschikbare bereik is 000–127.
Mode: Als Note of CC het geselecteerde type is, bepaalt dit of het in de Toggle- of Momentary-modus is.
CC Number: Als CC het geselecteerde type is, bepaalt dit het MIDI CC-nummer. Het beschikbare bereik is 000–127.
Invert: Als CC het geselecteerde type is, verzenden de schakelaars 000 als de "uit"-waarde en 127 als de "aan"-waarde. Dit bepaalt of de verzonden waarden normaal zijn (Off), zoals hierboven beschreven, of geschakeld/omgekeerd (On).
Program Number / Pgm: Als PrgChange of PrgBank het geselecteerde type is, bepaalt dit het programmanummer. Het beschikbare bereik is 000–127.
Msb / Lsb: Als PrgChange of PrgBank het geselecteerde type is, bepalen deze de MSB (Most Significant Bit) en LSB (Least Significant Bit). Het beschikbare bereik is 000–127.
MIDI to DIN: Bepaalt of MIDI-gegevens naar de MIDI Out (MIDI Uitgang) worden verzonden (On) of niet (Off). MIDI-gegevens worden naar de USB-verbinding van MPD226 verzonden, ongeacht deze instelling.
Key 1: Als Keystroke het geselecteerde type is, bepaalt dit welke toetsaanslag de schakelaar verzendt. De beschikbare toetsaanslagen zijn 0–9, A–Z, F1–F12, Backspace, Return, Up Arrow, Down Arrow, Left Arrow, Right Arrow, Tab, verschillende symbolen ( , . / [ ] \ '; ), Esc, Insert, Home, Page Up, Delete, End, Page Down, en Num 0–9.
Key 2: Als Keystroke het geselecteerde type is, bepaalt dit welke modificatietoetsaanslag (bijv. Shift, Command, enz.), indien van toepassing, de schakelaar met de Key 1 (Toets 1) toetsaanslag verzendt. De beschikbare modificatietoetsaanslagen zijn None, Control, Shift, Alt, Option, Control-Shift, Control-Alt, Control-Option, Shift-Alt, Shift-Option, Alt-Option, Control-Option-Alt, Control-Shift-Alt, en ControlShift-Option.
Tip: Het HID-protocol (Human Interface Device) stelt apparaten in staat om typische toetsaanslagen van een computertoetsenbord te verzenden. USB-gamecontrollers zijn hier een voorbeeld van, die fungeren als een alternatief voor het toetsenbord van uw computer. MPD226 gebruikt ook het HID-protocol, waardoor u bepaalde knoppen kunt configureren om uw meest gebruikte toetsaanslagen naar uw software te verzenden, zodat u niet langer constant de focus hoeft te verleggen tussen het toetsenbord van de computer en uw MPD226.

Knobs (Potentiometer 01–12)
Type: Het type bericht dat wordt verzonden. De beschikbare instellingen zijn MIDI CC, Aftertouch, Increment/Decrement 1 (Inc/Dec1), en Increment/Decrement 2 (Inc/Dec2).
MIDI Channel: Deze instelling bepaalt via welk MIDI-kanaal de berichten worden verzonden. De beschikbare instellingen zijn Common, USB A1–A16, en USB B1–B16.
CC Number: Als MIDI CC of Inc/Dec2 het geselecteerde type is, bepaalt dit het MIDI CC-nummer. Het beschikbare bereik is 000–127.
MIDI to DIN: Dit bepaalt of MIDI-gegevens naar de MIDI-uitgang worden verzonden (On) of niet (Off). MIDI-gegevens worden naar de USB-verbinding van MPD226 verzonden, ongeacht deze instelling.
Min / Max: Als MIDI CC of Aftertouch het geselecteerde type is, bepalen deze de laagste (Min) en hoogste (Max) waarden. (Als Min hoger is dan Max, wordt de polariteit van de knop omgekeerd.) Het beschikbare bereik is 000–127.
MSB / LSB: Als Inc/Dec1 het geselecteerde type is, bepalen deze de MSB (Most Significant Bit) en LSB (Least Significant Bit). Het beschikbare bereik is 000–127.
Value: Als Inc/Dec1 het geselecteerde type is, bepaalt dit de waarde die wordt verzonden door een Increment (CC #96) of Decrement (CC #97) bericht. Het beschikbare bereik is 000–127.

Note Repeat
Time Division: De snelheid van de Note Repeat-herhaling als een deling van het mastertempo of de externe klok. De beschikbare opties zijn 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32, en 1/32T. (T staat voor een op triolen gebaseerde tijdsindeling.)
Mode: Dit bepaalt of het in de Toggle- of Momentary-modus is.
Gate: De lengte van de herhaalde noten van de Note Repeat-functie. Het beschikbare bereik is 1–99% van de huidige tijdsindelingsinstelling.
Swing: De hoeveelheid swing die wordt gebruikt in de herhaalde noten van de Note Repeat-functie. Het beschikbare bereik is 50–75%.

Tempo (Tap Tempo)
BPM: Het tempo zoals aangegeven in beats per minute. Het beschikbare bereik is 30–300 BPM.
Time Division: De snelheid van de Note Repeat-herhaling als een deling van het mastertempo of de externe klok. De beschikbare opties zijn 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32, en 1/32T. (T staat voor een op triolen gebaseerde tijdsindeling.)
Gate: De lengte van de herhaalde noten van de Note Repeat-functie. Het beschikbare bereik is 1– 99% van de huidige tijdsindelingsinstelling.
Swing: De hoeveelheid swing die wordt gebruikt in de herhaalde noten van de Note Repeat-functie. Het beschikbare bereik is 50–75%.

Transport (Stop, Play, Rec)
Type: Het type gebeurtenis dat wordt verzonden. De beschikbare instellingen zijn MMC, MMC/MIDI, MIDI Real Time, MIDI CC, en PTEX. Wanneer ingesteld op PTEX, worden transportbesturingsberichten alleen verzonden via USB-poort B, kanaal 16, ongeacht de Common Channel (Common Chnl) instelling. De PTEX-instelling is alleen voor gebruik met Avid® Pro Tools® Express.
MIDI to DIN: Bepaalt of MIDI-gegevens naar de MIDI Out (MIDI Uitgang) worden verzonden (On) of niet (Off). MIDI-gegevens worden naar de USB-verbinding van MPD226 verzonden, ongeacht deze instelling.

Globale modus

Om de globale modus te openen, drukt u op Global (Globaal).

Op elke pagina van de globale modus:

  • Gebruik de omhoog/omlaag Cursors (Cursortoetsen) om door de parameters op de huidige pagina te bladeren.
  • Gebruik de links/rechts Cursors (Cursortoetsen) om tussen verschillende pagina's te bladeren.
  • Draai aan de Data Dial (gegevensknop) om de momenteel geselecteerde waarde/instelling te wijzigen. Elke waarde/instelling wordt automatisch geselecteerd; u hoeft niet op de Data Dial (gegevensknop) te drukken om deze te openen of te selecteren.

Belangrijke informatie pictogram
Raadpleeg het gedeelte Utilities (Hulpprogramma's) hieronder om uw globale instellingen op te slaan.

Raadpleeg de volgende gedeelten voor specifieke informatie over de bewerkbare parameters van elke regelaar.

MIDI Channel (MIDI-kanaal)
Common Chnl (Channel) (Gemeenschappelijk kanaal): Deze instelling bepaalt welk MIDI-kanaal het gemeenschappelijke kanaal is (diverse regelaars kunnen in de bewerkingsmodus aan het gemeenschappelijke kanaal worden toegewezen). De beschikbare instellingen zijn USB A1–A16 en USB B1–B16.

Note Display (Notenweergave)
Type: Bepaalt of de noten in de weergave worden weergegeven als Values (Waarden) (bijv. C2, F#3, enz.) of als een Number (Nummer) (bijv. 36, 54, enz.).

Pads
Pad Threshold: (Paddrempel): De velocity-drempel om de pads te activeren. Het beschikbare bereik is 0–10. Dit kan helpen om valse triggers te voorkomen of om het activeren van de pads te vergemakkelijken.
Velocity Curve: (Velocity-curve): De velocity-curve van de pads. De beschikbare instellingen zijn Linear (Lineair), Exp1, Exp2, Log1 en Log2.
Pad Gain: (Padversterking): De algemene velocity-gevoeligheid van de pads. Het beschikbare bereik is 1–10. Op 1 is er veel kracht nodig om een velocity-waarde van 127 te genereren. Op 10 is het tegenovergestelde waar.

Tempo
Tempo: Het globale tempo zoals aangegeven in beats per minute. Wanneer MPD226 de interne MIDI-klok gebruikt, bepaalt deze globale tempo-instelling de snelheid van de Note Repeat-snelheid. Het beschikbare bereik is 30–300 BPM.
Tap Average: (Tiktokgemiddelde): Het aantal keren dat u op Tap Tempo (Tiktoktempo) moet drukken om een nieuw tempo in te voeren. Het beschikbare bereik is 2–4.
Tempo LED: (Tempo-led): Wanneer MPD226 de interne MIDI-klok gebruikt, knippert de Tap Tempo (Tiktoktempo)-led in de maat van de huidige tempo-instelling. U kunt deze functie instellen op On (Aan) of Off (Uit).

Clock (Klok)
Source: (Bron): Bepaalt of MPD226 de Internal (Interne) MIDI-klok gebruikt of verwijst naar een External (Externe) klok (bijv. van een DAW).

SysEx
Send Program: (Programma verzenden): Het programma dat via SysEx moet worden verzonden. De beschikbare opties zijn de afzonderlijke programmanummers of all (alle) programma's. Druk op de Data Dial (gegevensknop) om het programma te verzenden.

Utilities (Hulpprogramma's)
Contrast: Het contrast van het display (scherm). De beschikbare opties zijn 0 tot 99.

Save Globals (Globale instellingen opslaan)
Druk op deze pagina op de Data Dial (gegevensknop) om uw globale instellingen op te slaan. Nadat Saving Globals (Globale instellingen opslaan) op het display knippert, worden de globale instellingen opgeslagen in het interne geheugen van MPD226.

OS
Version: (Versie): De huidige besturingssysteemgegevens van MPD226.
Boot ROM: De huidige ROM (alleen-lezengeheugen) informatie van MPD226.
