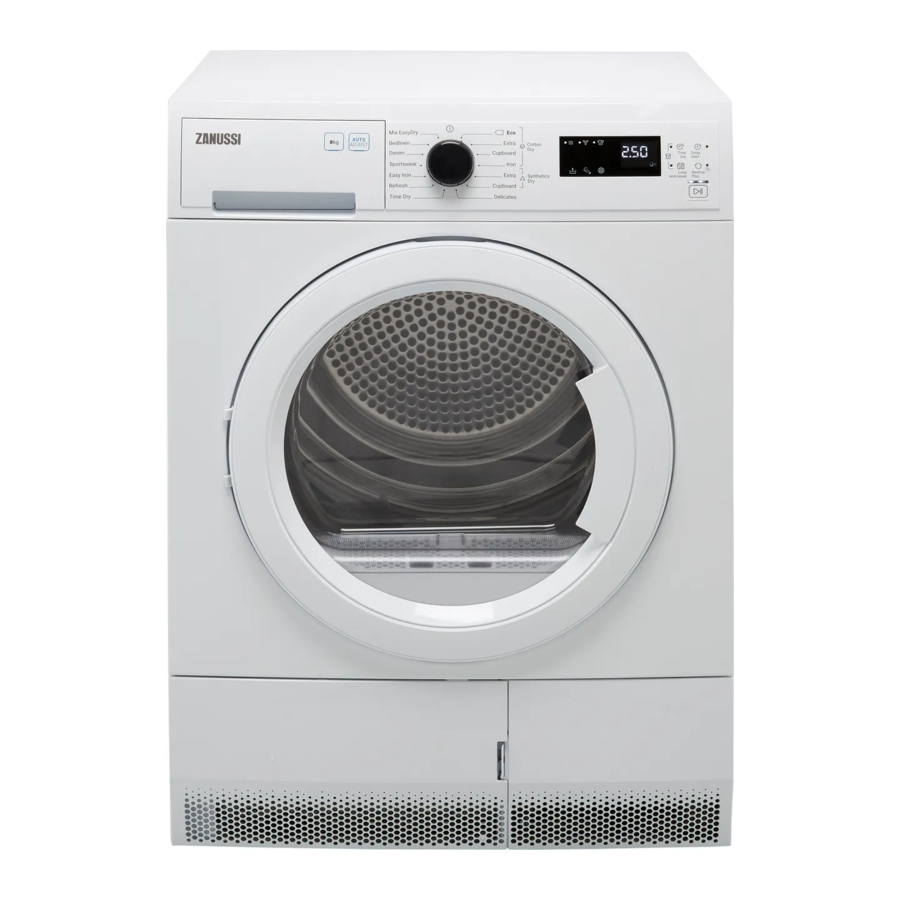

Zanussi ZDH87B4PW - Wärmepumpentrockner Handbuch

EINFACHER START

PRODUKTBESCHREIBUNG

1. Wasserbehälter
2. Bedienfeld
3. Gerätetür
4. Primärfilter
5. Luftstromschlitze
6. Verstellbare Füße
7. Wärmetauschertür
8. Taste zum Öffnen der Wärmetauschertür
9. Wärmetauscherabdeckung
10. Drehknopf zum Verriegeln der Wärmetauscherabdeckung
11. Typenschild

Für ein leichteres Beladen der Wäsche oder eine einfachere Installation ist die Tür umkehrbar. (siehe separates Informationsblatt).

BEDIENFELD

1. Programmwahlschalter und AUS-Schalter
2. Anzeigen
3. Display
4. Zeitgesteuertes Trocknen Touchpad
5. Startzeitvorwahl Touchpad
6. Reverse Plus Touchpad
7. Langer Knitterschutz Touchpad
8. Start/Pause Touchpad

Drücken Sie die Touch-Tasten mit Ihrem Finger im Bereich des Symbols oder Namens der Option. Tragen Sie keine Handschuhe, wenn Sie das Bedienfeld bedienen. Stellen Sie sicher, dass das Bedienfeld immer sauber und trocken ist.

Anzeigen

Anzeigen	Beschreibung
	Trockenphase
	Abkühlphase
	Knitterschutzphase
	Kondensator
	Wasserbehälter
	Filter
	Startzeitvorwahl
	Kindersicherung
	Akustische Signale
	Programmdauer
	Dauer der Zeitgesteuerten Trocknung
	Dauer der Startzeitvorwahl

PROGRAMMTABELLE

Programm	Beladung 1)	Eigenschaften / Stoffart 2)
3) Baumwolle Eco	8 kg	Programm zum Trocknen von Baumwolle bis zum Trocknungsgrad "baumwollschranktrocken" mit maximaler Energieeinsparung	/
Baumwolle Extra Trocken	8 kg	Trocknungsgrad: extra trocken.	/
Baumwolle Schranktrocken	8 kg	Programm zum Trocknen aller Baumwollarten, bereit zur Aufbewahrung (schranktrocken).	/
Baumwolle Bügelfeucht	8 kg	Trocknungsgrad: bügelfeucht.	/
Synthetik Extra Trocken	3,5 kg	Trocknungsgrad: extra trocken.	/
Synthetik Schranktrocken	3,5 kg	Trocknungsgrad: schranktrocken.	/
Feinwäsche	4 kg	Empfindliche Stoffe wie Viskose, Rayon, Acryl und deren Mischungen.	/
Zeitgesteuertes Trocknen	5 kg	Mit diesem Programm können Sie die Option "Zeitgesteuertes Trocknen" nutzen und die Programmdauer einstellen. Die Trocknungszeit sollte der Beladung angemessen sein, z.B. 2 Stunden für 5 kg Baumwolle.	/
Auffrischen	1 kg	Auffrischen von Textilien, die gelagert wurden.
Bügelleicht	1 kg (oder 5 Hemden)	Pflegeleichte Stoffe, für die ein Minimum an Bügeln erforderlich ist. Die Trocknungsergebnisse können je nach Stoffart variieren. Schütteln Sie die Wäschestücke, bevor Sie sie in das Gerät geben. Wenn das Programm beendet ist, nehmen Sie die Wäschestücke sofort heraus und hängen Sie sie auf.	/
Sportkleidung	2 kg	Sportbekleidung, dünne und leichte Stoffe, Mikrofaser, Polyester.	/
Denim	8 kg	Freizeitkleidung wie Jeans, Sweatshirts unterschiedlicher Materialstärke (z.B. an Hals, Bündchen und Nähten).	/
Bettwäsche	3kg	Bettwäsche wie Einzel- und Doppelbettlaken, Kissenbezüge, Bettbezug.	/
Mix EasyDry	3kg	Baumwoll- und Synthetikstoffe. Niedertemperaturprogramm. Schonprogramm mit warmer Luft.	/

¹⁾ Das maximale Gewicht bezieht sich auf trockene Wäschestücke.

²⁾ Die Bedeutung der Textilkennzeichnung finden Sie im Kapitel HINWEISE UND TIPPS: Wäsche vorbereiten.

³⁾ Das Baumwolle Schranktrocken ECO Programm ist das "Standard cotton programme" (Standard-Baumwollprogramm) gemäß der UK Ecodesign- und Energielabel-Verordnungen. Es ist zum Trocknen normal nasser Baumwollwäsche geeignet und ist das effizienteste Programm in Bezug auf den Energieverbrauch zum Trocknen nasser Baumwollwäsche.

OPTIONEN

ZEITGESTEUERTES TROCKNEN

Diese Option ist nur für das Programm Zeitgesteuertes Trocknen anwendbar. Sie können die Programmdauer von mindestens 10 Minuten bis maximal 2 Stunden einstellen. Die Einstellung der Dauer hängt von der Wäschemenge im Gerät ab.

Wir empfehlen, eine kurze Dauer für kleine Wäschemengen oder nur ein Wäschestück einzustellen.

LANGER KNITTERSCHUTZ

Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenzyklus auf bis zu 90 Minuten. Nach der Trockenphase dreht sich die Trommel von Zeit zu Zeit, was die Kleidung vor Falten schützt. Wäsche kann während der Knitterschutzphase entnommen werden.

REVERSE PLUS

Zum schonenderen Trocknen empfindlicher und temperaturempfindlicher Textilien (z.B. Acryl, Viskose). Diese Funktion hilft auch, Falten in der Wäsche zu reduzieren.
Für Stoffe mit dem Symbol auf dem Textiletikett.

OPTIONSTABELLE

Programme1)	Langer Knitterschutz	Zeitgesteuertes Trocknen	Reverse Plus
Baumwolle Eco	■
Baumwolle Extra Trocken	■		■
Baumwolle Schranktrocken	■		■
Baumwolle Bügelfeucht	■		■
Synthetik Extra Trocken	■		■
Synthetik Schranktrocken	■		■
Feinwäsche	■
Zeitgesteuertes Trocknen	■	■
Auffrischen	■
Bügelleicht	■
Sportkleidung	■
Denim	■		■
Bettwäsche	■
Mix EasyDry	■

¹⁾ Zusammen mit dem Programm können Sie 1 oder mehrere Optionen einstellen. Um sie zu aktivieren oder zu deaktivieren, drücken Sie die entsprechende Touch-Taste.

EINSTELLUNGEN

1. Zeitgesteuertes Trocknen Touchpad
2. Startzeitvorwahl Touchpad
3. Reverse Plus Touchpad
4. Langer Knitterschutz Touchpad
5. Start/Pause (Starten/Pause) Touchpad

KINDERSICHERUNG

Diese Option verhindert, dass Kinder mit dem Gerät spielen, während ein Programm läuft. Der Programmwähler und die Touchpads sind gesperrt.
Nur der OFF (AUS) Schalter ist entsperrt.

Kindersicherung aktivieren:

1. Verwenden Sie den Programmwähler, um ein beliebiges Programm einzustellen.
2. Warten Sie ca. 8 Sekunden.
3. Halten Sie die Touchpads (A) und (D) gleichzeitig gedrückt. Die Kindersicherungsanzeige leuchtet auf. Die Kindersicherungsanzeige leuchtet auf.

Es ist möglich, die Kindersicherung zu deaktivieren, während ein Programm läuft. Halten Sie dieselben Touchpads gedrückt, bis die Kindersicherungsanzeige erlischt.

EINSTELLUNG DES RESTFEUCHTEGRADES DER WÄSCHE

So ändern Sie den voreingestellten Restfeuchtegrad der Wäsche:

1. Verwenden Sie den Programmwähler, um ein beliebiges Programm einzustellen.
2. Warten Sie ca. 8 Sekunden.
3. Halten Sie die Tasten (A) und (B) gleichzeitig gedrückt.
   Eine der folgenden Anzeigen leuchtet auf:
   • die maximal trockene Wäsche
   • die stärker trockene Wäsche
   • die normal trockene Wäsche
4. Drücken Sie die Taste (E) wiederholt, bis die Anzeige für den gewünschten Grad aufleuchtet.
5. Um die Einstellung zu bestätigen, halten Sie die Tasten (A) und (B) gleichzeitig für ca. 2 Sekunden gedrückt.

SUMMER EIN/AUS

Um die akustischen Signale zu deaktivieren oder zu aktivieren, halten Sie die Touch-Tasten (B) und (C) gleichzeitig für ca. 2 Sekunden gedrückt.

VOR DER ERSTEN INBETRIEBNAHME

Die hinteren Trommelsicherungen werden automatisch entfernt, wenn der Trockner zum ersten Mal aktiviert wird. Es können Geräusche zu hören sein.

Es wird dringend empfohlen, ein beliebiges Programm beim ersten Mal ohne Beladung für einige Sekunden zu starten, um sicherzustellen, dass die hinteren Trommelsicherungen ordnungsgemäß entfernt werden.

So entriegeln Sie die hinteren Trommelsicherungen:

1. Schalten Sie das Gerät ein.
2. Stellen Sie ein beliebiges Programm ein.
3. Drücken Sie die Start/Pause (Starten/Pause)-Taste. Die Trommel beginnt sich zu drehen. Die hinteren Trommelsicherungen werden automatisch deaktiviert.


Wenn sich die Trommel immer noch nicht dreht, lösen Sie bitte die hinteren Trommelsicherungen manuell (verwenden Sie dazu den mitgelieferten Schlüssel).

Bevor Sie das Gerät zum Trocknen von Wäsche verwenden:

• Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.
• Starten Sie ein 1-Stunden-Programm mit feuchter Wäsche.

Zu Beginn des Trocknungszyklus (erste 3-5 Min.) kann es zu einem etwas höheren Geräuschpegel kommen. Dies liegt am Anlaufen des Kompressors. Dies ist normal für Kompressor-betriebene Geräte wie Kühlschränke und Gefriergeräte.

UNGESWÖHNLICHER GERUCH

Das Gerät ist dicht verpackt. Nach dem Auspacken des Produkts kann ein ungewöhnlicher Geruch wahrgenommen werden. Dies ist normal für brandneue Produkte.
Das Gerät besteht aus verschiedenen Materialtypen, die zusammen einen ungewöhnlichen Geruch erzeugen können.
Im Laufe der Nutzung, nach einigen Trocknungszyklen, verschwindet der ungewöhnliche Geruch allmählich.

GERÄUSCHE

Während des Trocknungszyklus können zu verschiedenen Zeiten unterschiedliche Geräusche zu hören sein. Dies sind völlig normale Betriebsgeräusche.

Arbeitender Kompressor.

Sich drehende Trommel.

Arbeitende Ventilatoren.

Arbeitende Pumpe und Kondenswasserübertragung in den Behälter.

TÄGLICHE VERWENDUNG

PROGRAMM OHNE STARTZEITVORWAHL STARTEN

1. Bereiten Sie die Wäsche vor und beladen Sie das Gerät.


   Stellen Sie sicher, dass beim Schließen der Tür keine Wäsche zwischen der Gerätetür und der Gummidichtung eingeklemmt wird.

2. Stellen Sie das richtige Programm und die Optionen für die Art der Beladung ein.
   Das Display zeigt die Programmdauer an.
   Die tatsächliche Trocknungszeit hängt von der Art der Beladung (Menge und Zusammensetzung), der Raumtemperatur und der Restfeuchte Ihrer Wäsche nach dem Schleudern ab.
3. Drücken Sie die Start/Pause (Starten/Pause)-Touch-Taste. Das Programm beginnt.

PROGRAMM MIT STARTZEITVORWAHL STARTEN

1. Stellen Sie das richtige Programm und die Optionen für die Art der Beladung ein.
2. Drücken Sie die Taste für die Startzeitvorwahl wiederholt, bis das Display die gewünschte Verzögerungszeit anzeigt.
   Sie können den Start eines Programms von mindestens 30 Minuten bis maximal 20 Stunden verzögern.
3. Drücken Sie das Start/Pause (Starten/Pause)-Touchpad.
   Das Display zeigt den Countdown der Startzeitvorwahl an.
   Wenn der Countdown abgeschlossen ist, startet das Programm.

PROGRAMM ÄNDERN

1. Drehen Sie den Programmwähler auf OFF (AUS)
2. Stellen Sie das Programm ein.

AM ENDE DES PROGRAMMS

Wenn das Programm abgeschlossen ist:

• Ein intermittierendes akustisches Signal ertönt.
• Die Anzeige blinkt.
• Die Anzeige blinkt.
• Die Start/Pause (Starten/Pause)-Anzeige leuchtet.

Das Gerät arbeitet weitere ca. 30 Minuten in der Knitterschutzphase. Die Knitterschutzphase verhindert Falten in Ihrer Wäsche.
Sie können die Wäsche entnehmen, bevor die Knitterschutzphase abgeschlossen ist. Für bessere Ergebnisse empfehlen wir, die Wäsche zu entnehmen, wenn die Phase fast abgeschlossen ist.

Wenn die Knitterschutzphase abgeschlossen ist:

• Die Anzeige leuchtet, blinkt aber nicht.
• Die Anzeige leuchtet, blinkt aber nicht.
• Die Start/Pause (Starten/Pause)-Anzeige erlischt.

1. Drehen Sie den Programmwähler auf OFF (AUS)
2. Öffnen Sie die Gerätetür.
3. Entnehmen Sie die Wäsche.
4. Schließen Sie die Gerätetür.

Mögliche Ursachen für unbefriedigende Trocknungsergebnisse:

• Unzureichende Einstellungen des voreingestellten Trocknungsgrades. Siehe Kapitel Einstellung des voreingestellten Trocknungsgrades
• Die Raumtemperatur ist zu niedrig oder zu hoch. Die optimale Raumtemperatur liegt zwischen 18° und 25°C.

Reinigen Sie immer den Filter und leeren Sie den Wasserbehälter, wenn ein Programm abgeschlossen ist.

STANDBY-FUNKTION

Um den Energieverbrauch zu senken, deaktiviert diese Funktion das Gerät automatisch:

• Nach 5 Minuten, wenn Sie das Programm nicht starten.
• Nach 5 Minuten nach Programmende.

HINWEISE UND TIPPS

WÄSCHE VORBEREITEN

Sehr oft ist die Wäsche nach dem Waschgang zerknittert und verheddert.
Das Trocknen von zerknitterter und verhedderter Kleidung ist ineffizient.
Um eine ordnungsgemäße Luftzirkulation und gleichmäßiges Trocknen zu gewährleisten, wird empfohlen, die Wäschestücke einzeln auszuschütteln und in den Wäschetrockner zu legen.

Um einen ordnungsgemäßen Trocknungsprozess zu gewährleisten:

• Reißverschlüsse schließen.
• Verschlüsse von Bettbezügen schließen.
• Krawatten oder lose Bänder (z. B. Schürzenbänder) nicht lose trocknen. Binden Sie diese, bevor Sie ein Programm starten.
• Alle Gegenstände aus den Taschen entfernen.
• Kleidungsstücke mit Baumwoll-Innenschicht auf links drehen. Die Baumwollschicht muss nach außen zeigen.
• Stellen Sie immer das für die Wäscheart geeignete Programm ein.
• Helle und dunkle Farben nicht zusammengeben.
• Verwenden Sie ein geeignetes Programm für Baumwolle, Jersey und Strickwaren, um ein Einlaufen zu reduzieren.
• Überschreiten Sie nicht die maximale Beladungsmenge, die im Kapitel „Programme“ angegeben oder auf dem Display angezeigt wird.
• Trocknen Sie nur Wäsche, die für den Wäschetrockner geeignet ist. Beachten Sie das Pflegeetikett der Kleidungsstücke.
• Große und kleine Wäschestücke nicht zusammen trocknen. Kleine Wäschestücke können in großen hängen bleiben und feucht bleiben.
• Schütteln Sie große Kleidungsstücke und Stoffe aus, bevor Sie sie in den Wäschetrockner legen. Dies soll feuchte Stellen im Stoff nach dem Trocknungszyklus vermeiden.

Pflegeetikett	Beschreibung
	Wäsche ist für den Wäschetrockner geeignet.
	Wäsche ist für den Wäschetrockner bei höheren Temperaturen geeignet.
	Wäsche ist nur für den Wäschetrockner bei niedrigen Temperaturen geeignet.
	Wäsche ist nicht für den Wäschetrockner geeignet.

PFLEGE UND REINIGUNG

REINIGUNG DES FILTERS

Vermeiden Sie die Verwendung von Wasser zur Reinigung des Filters. Entsorgen Sie stattdessen Flusen im Mülleimer (vermeiden Sie die Verbreitung von Kunststofffasern in Gewässern).

Um die besten Trocknungsleistungen zu erzielen, reinigen Sie den Filter regelmäßig. Ein verstopfter Filter führt zu längeren Zyklen und einem erhöhten Energieverbrauch. Reinigen Sie den Filter von Hand und verwenden Sie bei Bedarf einen Staubsauger.

WASSERBEHÄLTER ENTLEEREN

Sie können das Wasser aus dem Wasserbehälter als Alternative zu destilliertem Wasser verwenden (z. B. zum Dampfbügeln). Bevor Sie das Wasser verwenden, entfernen Sie Schmutzrückstände mit einem Filter.

REINIGUNG DES KONDENSATORS

Berühren Sie die Metalloberfläche nicht mit bloßen Händen. Verletzungsgefahr. Tragen Sie Schutzhandschuhe. Reinigen Sie vorsichtig, um eine Beschädigung der Metalloberfläche zu vermeiden.

REINIGUNG DES FEUCHTIGKEITSSENSORS

Gefahr der Beschädigung des Feuchtigkeitssensors. Verwenden Sie keine scheuernden Materialien oder Stahlwolle zur Reinigung des Sensors.

Um beste Trocknungsergebnisse zu gewährleisten, ist das Gerät mit einem Metall-Feuchtigkeitssensor ausgestattet. Dieser befindet sich an der Innenseite des Türbereichs. Im Laufe der Nutzung kann die Oberfläche des Sensors verschmutzen, was die Trocknungsleistung beeinträchtigt.
Wir empfehlen, den Sensor mindestens 3- bis 4-mal oder bei nachlassender Trocknungsleistung zu reinigen.
Zur Reinigung können Sie die härtere Seite eines Geschirrschwamms und etwas Essig oder Spülmittel verwenden.

So reinigen Sie den Sensor:

1. Die Ladeklappe öffnen.
2. Reinigen Sie die Oberflächen des Feuchtigkeitssensors, indem Sie die Metalloberfläche mehrmals abwischen.


REINIGUNG DER TROMMEL

Trennen Sie das Gerät vom Stromnetz, bevor Sie es reinigen.

Verwenden Sie ein handelsübliches neutrales Seifenwaschmittel, um die Innenfläche der Trommel und die Trommelrippen zu reinigen. Trocknen Sie die gereinigten Oberflächen mit einem weichen Tuch.

Verwenden Sie keine scheuernden Materialien oder Stahlwolle zur Reinigung der Trommel.

REINIGUNG DER BEDIENBLENDE UND DES GEHÄUSES

Verwenden Sie ein handelsübliches neutrales Seifenwaschmittel, um die Bedienblende und das Gehäuse zu reinigen.
Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Oberflächen mit einem weichen Tuch.

Verwenden Sie keine Möbelpflegemittel oder Reinigungsmittel, die Korrosion verursachen können.

REINIGUNG DER LÜFTUNGSSCHLITZE

Verwenden Sie einen Staubsauger, um Flusen aus den Lüftungsschlitzen zu entfernen.

FEHLERBEHEBUNG

Beachten Sie die Sicherheitskapitel.

FEHLERCODES

Das Gerät startet nicht oder es stoppt während des Betriebs.
Versuchen Sie zunächst, eine Lösung für das Problem zu finden (siehe Tabelle). Wenn das Problem weiterhin besteht, wenden Sie sich an das autorisierte Kundendienstzentrum.

Schalten Sie das Gerät aus, bevor Sie eine Überprüfung durchführen.

Im Falle größerer Probleme ertönen akustische Signale, das Display zeigt einen Fehlercode an und die Start/Pause (Start/Pause) Taste blinkt möglicherweise kontinuierlich:

Fehlercode	Mögliche Ursache	Abhilfe
E5A	Gerätemotor überlastet. Zu viel Wäsche oder Blockade in der Trommel.	Das Programm wurde nicht abgeschlossen. Entnehmen Sie die Wäsche aus der Trommel, stellen Sie das Programm ein und starten Sie den Zyklus neu.
E97	Interner Fehler. Keine Kommunikation zwischen elektronischen Elementen des Geräts.	Das Programm wurde nicht ordnungsgemäß beendet oder das Gerät stoppte zu früh. Schalten Sie das Gerät aus und wieder ein. Wenn der Fehlercode erneut angezeigt wird, wenden Sie sich an das autorisierte Kundendienstzentrum.
EH0	Die Netzversorgung ist instabil.	Wenn das Gerät EH0 anzeigt, warten Sie bitte, bis die Netzversorgung stabil ist, und drücken Sie dann Start. Wenn das Gerät den Zyklus ohne Anzeige unterbricht, drücken Sie den Zyklusstart. Wenn die Warnung erneut auftritt, überprüfen Sie die Integrität des Netzkabels/der Steckdose oder der Netzversorgung.

Wenn das Display andere Fehlercodes anzeigt, deaktivieren und aktivieren Sie das Gerät. Wenn das Problem weiterhin besteht, wenden Sie sich an das autorisierte Kundendienstzentrum.
Im Falle eines anderen Problems mit dem Wäschetrockner überprüfen Sie die folgende Tabelle auf mögliche Lösungen.

FEHLERBEHEBUNG

Problem	Mögliche Lösung
Sie können das Gerät nicht einschalten.	Stellen Sie sicher, dass der Netzstecker an der Steckdose angeschlossen ist.
	Sicherung im Sicherungskasten (Hausinstallation) überprüfen.
Das Programm startet nicht.	Drücken Sie Start/Pause (Start/Pause).
	Stellen Sie sicher, dass die Gerätetür geschlossen ist.
Die Gerätetür schließt nicht.	Stellen Sie sicher, dass der Filter richtig eingesetzt ist.
	Stellen Sie sicher, dass sich keine Wäsche zwischen der Gerätetür und der Gummidichtung verfangen hat.
Das Gerät stoppt während des Betriebs.	Stellen Sie sicher, dass der Wasserbehälter leer ist. Drücken Sie Start/Pause (Start/Pause), um das Programm erneut zu starten.
	Die Beladung ist zu klein, erhöhen Sie die Beladung oder verwenden Sie das Programm Time Dry (Zeit-Trocknen).
Die Zykluszeit ist zu lang oder das Trocknungsergebnis ist unbefriedigend.1)	Stellen Sie sicher, dass das Wäschegewicht der Programmdauer entspricht.
	Stellen Sie sicher, dass der Filter sauber ist.
	Die Wäsche ist zu nass. Schleudern Sie die Wäsche erneut in der Waschmaschine.
	Stellen Sie sicher, dass die Raumtemperatur höher als +5°C und niedriger als +35°C ist. Die optimale Raumtemperatur beträgt 18°C bis 25°C.
	Stellen Sie das Programm Time Dry (Zeit-Trocknen) oder Extra Dry (Extra Trocken) ein.2)
Das Display zeigt Err an.	Wenn Sie ein neues Programm einstellen möchten, deaktivieren und aktivieren Sie das Gerät.
	Stellen Sie sicher, dass die Optionen für das Programm geeignet sind.
Das Display zeigt (z. B. E51) an.	Deaktivieren und aktivieren Sie das Gerät. Starten Sie ein neues Programm. Wenn das Problem erneut auftritt, wenden Sie sich an den Kundendienst.

¹⁾ Nach maximal 6 Stunden endet das Programm automatisch.

²⁾ Es kann vorkommen, dass einige Bereiche beim Trocknen großer Wäschestücke (z. B. Bettlaken) feucht bleiben.

Wenn die Trocknungsergebnisse nicht zufriedenstellend sind

• Das eingestellte Programm war falsch.
• Der Filter ist verstopft.
• Der Kondensator ist verstopft.
• Es befand sich zu viel Wäsche im Gerät.
• Die Trommel ist verschmutzt.
• Falsche Einstellung des Leitfähigkeitssensors (Siehe Kapitel „Einstellungen – Anpassung des verbleibenden Wäschefeuchtigkeitsgrades “ für eine bessere Einstellung).
• Die Lüftungsschlitze sind verstopft.
• Raumtemperatur ist zu niedrig oder zu hoch (optimale Raumtemperatur 19°C bis 24°C)

TECHNISCHE DATEN

Höhe x Breite x Tiefe	850 x 596 x 623 mm (maximal 650 mm)
Max. Tiefe bei geöffneter Gerätetür	1084 mm
Max. Breite bei geöffneter Gerätetür	945 mm
Einstellbare Höhe	850 mm (+ 15 mm - Fußregulierung)
Trommelvolumen	118 l
Maximale Beladungsmenge	8 kg
Spannung	230-240 V
Frequenz	50 Hz
Schallleistungspegel	66 dB
Erforderliche Sicherung	13 A
Gesamtleistung	800 W
Energieeffizienzklasse	A++
Energieverbrauch im Standard-Baumwollprogramm bei voller Beladung. 1)	1,93 kWh
Energieverbrauch im Standard-Baumwollprogramm bei Teilbeladung. 2)	1,08 kWh
Jährlicher Energieverbrauch 3)	234,7 kWh
Leistungsaufnahme im eingeschalteten Zustand 4)	0,50 W
Leistungsaufnahme im Aus-Zustand 4)	0,50 W
Verwendungsart	Haushalt
Zulässige Umgebungstemperatur	+ 5°C bis + 35°C
Schutzart gegen das Eindringen von festen Fremdkörpern und Feuchtigkeit, die durch die Schutzabdeckung gewährleistet wird, außer wenn die Niederspannungsgeräte keinen Feuchtigkeitsschutz aufweisen	IPX4
Gasbezeichnung	R290
Gewicht	0,140 kg

¹⁾ Bei Teilbeladung ist die Zykluszeit kürzer und das Gerät verbraucht weniger Energie.

²⁾ Eine ungeeignete Umgebungstemperatur und/oder schlecht geschleuderte Wäsche kann die Programmlaufzeit verlängern und den Energieverbrauch erhöhen.

³⁾ Jährlicher Energieverbrauch in kWh, basierend auf 160 Trocknungszyklen des Standard-Baumwollprogramms bei voller und teilweiser Beladung sowie dem Verbrauch in den Energiesparmodi. Der tatsächliche Energieverbrauch pro Zyklus hängt von der Nutzung des Geräts ab (gemäß den britischen Ökodesign- und Energieverbrauchskennzeichnungs-Verordnungen).

⁴⁾ In Anlehnung an BS EN 61121.

Die in der obigen Tabelle angegebenen Informationen entsprechen den britischen Ökodesign- und Energieverbrauchskennzeichnungs-Verordnungen.

VERBRAUCHSDATEN

Programm	Geschleudert bei / Restfeuchte	Trocknungszeit1)	Energieverbrauch2)
Baumwolle Eco 8 kg
Schranktrocken	1400 rpm / 50%	145 min.	1,59 kWh
	1000 rpm / 60%	178 min.	1,93 kWh
Baumwolle 8 kg
Bügeltrocken	1400 rpm / 50%	110 min.	1,18 kWh
	1000 rpm / 60%	140 min.	1,45 kWh
Baumwolle Eco 4 kg
Schranktrocken	1400 rpm / 50%	89 min.	0,90 kWh
	1000 rpm / 60%	104 min.	1,08 kWh
Synthetik 3,5 kg
Schranktrocken	1200 rpm / 40%	62 min.	0,59 kWh
	800 rpm / 50%	81 min.	0,79 kWh

¹⁾ Bei Teilbeladung ist die Zykluszeit kürzer und das Gerät verbraucht weniger Energie.

²⁾ Eine ungeeignete Umgebungstemperatur und/oder schlecht geschleuderte Wäsche kann die Programmlaufzeit verlängern und den Energieverbrauch erhöhen.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Installation und Inbetriebnahme dieses Geräts die mitgelieferten Anweisungen sorgfältig durch. Der Hersteller ist nicht verantwortlich für Verletzungen oder Schäden, die aus falscher Installation oder Nutzung resultieren. Bewahren Sie die Anweisungen stets an einem sicheren und zugänglichen Ort für zukünftige Bezugnahme auf.

Lesen Sie die mitgelieferten Anweisungen.

Brandgefahr / Brennbare Materialien.

Das Gerät enthält brennbares Gas, Propan (R290), ein Gas mit hoher Umweltverträglichkeit. Halten Sie Feuer und Zündquellen vom Gerät fern. Achten Sie darauf, den Propan enthaltenden Kältemittelkreislauf nicht zu beschädigen.

SICHERHEIT FÜR KINDER UND SCHUTZBEDÜRFTIGE PERSONEN

Erstickungsgefahr, Verletzungsgefahr oder Risiko einer dauerhaften Behinderung.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich der sicheren Nutzung des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen.

• Kinder zwischen 3 und 8 Jahren sowie Personen mit sehr umfassenden und komplexen Behinderungen müssen vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Kinder unter 3 Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie alle Verpackungsmaterialien von Kindern fern und entsorgen Sie diese ordnungsgemäß.
• Halten Sie Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn die Tür geöffnet ist.
• Wenn das Gerät über eine Kindersicherung verfügt, sollte diese aktiviert werden.
• Kinder dürfen Reinigungs- und Wartungsarbeiten am Gerät nicht ohne Aufsicht durchführen.

ALLGEMEINE SICHERHEIT

• Verändern Sie nicht die Spezifikationen dieses Geräts.
• Wenn der Wäschetrockner auf einer Waschmaschine platziert wird, verwenden Sie den Zwischenbausatz. Der Zwischenbausatz, erhältlich bei Ihrem autorisierten Händler, kann nur mit dem Gerät verwendet werden, das in den mit dem Zubehör gelieferten Anweisungen angegeben ist. Lesen Sie diese vor der Installation sorgfältig durch (siehe Installationsanleitung).
• Das Gerät kann freistehend oder mit ausreichend Platz unter einer Küchenarbeitsplatte installiert werden (siehe Installationsanleitung).
• Installieren Sie das Gerät nicht hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür mit Scharnier auf der gegenüberliegenden Seite, die verhindern würde, dass die Gerätetür vollständig geöffnet wird.
• Die Lüftungsöffnung im Sockel darf nicht durch einen Teppich, eine Matte oder einen anderen Bodenbelag verdeckt werden.
•
  Das Gerät darf nicht über eine externe Schaltvorrichtung, wie eine Zeitschaltuhr, versorgt oder an einen Stromkreis angeschlossen werden, der regelmäßig von einem Versorgungsunternehmen ein- und ausgeschaltet wird.
• Schließen Sie den Netzstecker erst am Ende des Installationsvorgangs an die Steckdose an. Stellen Sie sicher, dass der Netzstecker nach der Installation zugänglich ist.
• Sorgen Sie für eine gute Belüftung im Raum, in dem das Gerät installiert ist, um das Eindringen unerwünschter Gase von Geräten, die Gas oder andere Brennstoffe verbrennen, einschließlich offener Feuerstellen, in den Raum zu vermeiden.
•
  Installieren Sie das Gerät nicht in einer Umgebung ohne Luftaustausch. Das Gerät enthält brennbares Gas, Propan (R290), ein Gas mit hoher Umweltverträglichkeit. Halten Sie Feuer und Zündquellen vom Gerät fern. Achten Sie darauf, den Propan enthaltenden Kältemittelkreislauf nicht zu beschädigen.
•
  Halten Sie im Gerätegehäuse oder in der Einbaustruktur Lüftungsöffnungen frei von Blockierungen.
•
  Beschädigen Sie den Kältemittelkreislauf nicht.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Servicecenter oder ähnlich qualifizierten Personen ersetzt werden, um elektrische Gefahren zu vermeiden.
• Überschreiten Sie die maximale Beladung von 8 kg nicht (siehe Kapitel "Programmtabelle").
• Verwenden Sie das Gerät nicht, wenn Gegenstände mit Industriechemikalien verschmutzt sind.
• Wischen Sie Flusen oder Verpackungsreste ab, die sich um das Gerät angesammelt haben.
• Betreiben Sie das Gerät nicht ohne Filter. Reinigen Sie den Flusenfilter vor oder nach jeder Benutzung.
• Trocknen Sie keine ungewaschenen Gegenstände im Wäschetrockner.
• Gegenstände, die mit Substanzen wie Speiseöl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentfernern, Terpentin, Wachsen und Wachsentfernern verschmutzt sind, sollten vor dem Trocknen im Wäschetrockner in heißem Wasser mit einer zusätzlichen Menge Waschmittel gewaschen werden.
• Gegenstände wie Schaumgummi (Latexschaum), Duschhauben, wasserdichte Textilien, Artikel mit Gummirücken und Kleidung oder Kissen mit Schaumgummipolstern sollten nicht im Wäschetrockner getrocknet werden.
• Weichspüler oder ähnliche Produkte sollten nur gemäß den Anweisungen des Produktherstellers verwendet werden.
• Entfernen Sie alle Gegenstände aus der Wäsche, die eine Brandursache sein könnten, wie Feuerzeuge oder Streichhölzer.
•
  Stoppen Sie einen Wäschetrockner niemals vor dem Ende des Trockenzyklus, es sei denn, alle Gegenstände werden schnell entnommen und ausgebreitet, damit die Wärme abgeleitet wird.
• Deaktivieren Sie das Gerät vor jeder Wartungsarbeit und ziehen Sie den Netzstecker aus der Steckdose.

SICHERHEITSHINWEISE

INSTALLATION

Brandgefahr / Brennbare Materialien.

• Entfernen Sie die gesamte Verpackung.
• Installieren oder verwenden Sie kein beschädigtes Gerät.
• Befolgen Sie die mit dem Gerät gelieferten Installationsanweisungen.
• Installieren Sie das Gerät nicht in einer Umgebung ohne Luftaustausch. Das Gerät enthält brennbares Gas, Propan (R290), ein Gas mit hoher Umweltverträglichkeit. Halten Sie Feuer und Zündquellen vom Gerät fern. Achten Sie darauf, den Propan enthaltenden Kältemittelkreislauf nicht zu beschädigen.
• Seien Sie beim Bewegen des Geräts immer vorsichtig, da es schwer ist. Tragen Sie immer Schutzhandschuhe und geschlossenes Schuhwerk.
• Installieren oder verwenden Sie das Gerät nicht an Orten, an denen die Temperatur unter 5°C oder über 35°C liegen kann.
• Die Bodenfläche, auf der das Gerät installiert werden soll, muss eben, stabil, hitzebeständig und sauber sein.
• Stellen Sie sicher, dass zwischen dem Gerät und dem Boden eine Luftzirkulation besteht.
• Halten Sie das Gerät beim Transport immer senkrecht.
• Die Rückseite des Geräts muss an eine Wand gestellt werden.
• Wenn sich das Gerät in seiner endgültigen Position befindet, überprüfen Sie mit einer Wasserwaage, ob es korrekt ausgerichtet ist. Ist dies nicht der Fall, stellen Sie die Füße entsprechend ein.

ELEKTRISCHER ANSCHLUSS

Brand- und Stromschlaggefahr.

• Schließen Sie den Netzstecker erst am Ende der Installation an die Netzsteckdose an. Stellen Sie sicher, dass der Netzstecker nach der Installation zugänglich ist.
•
  Dieses Gerät ist für die Installation / den Anschluss an einen Erdungsanschluss im Gebäude vorgesehen.
• Stellen Sie sicher, dass die Parameter auf dem Typenschild mit den elektrischen Werten der Netzstromversorgung kompatibel sind.
• Verwenden Sie immer eine korrekt installierte Schutzkontaktsteckdose.
• Verwenden Sie keine Mehrfachsteckdosenadapter und Verlängerungskabel.
• Ziehen Sie nicht am Netzkabel, um das Gerät vom Netz zu trennen. Ziehen Sie immer am Netzstecker.
• Berühren Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen.

GEBRAUCH

Verletzungsgefahr, Stromschlag, Brand, Verbrennungen oder Schäden am Gerät.

Brandgefahr / Brennbare Materialien.

Das Gerät enthält brennbares Gas, Propan (R290), ein Gas mit hoher Umweltverträglichkeit. Halten Sie Feuer und Zündquellen vom Gerät fern. Achten Sie darauf, den Propan enthaltenden Kältemittelkreislauf nicht zu beschädigen.

• Dieses Gerät ist nur für den Hausgebrauch (innen) bestimmt.
• Trocknen Sie keine beschädigten (zerrissenen, ausgefransten) Gegenstände, die Polsterungen oder Füllungen enthalten.
• Wenn Wäsche mit einem Fleckenentferner gewaschen wurde, führen Sie einen zusätzlichen Spülgang durch, bevor Sie einen Trockenzyklus starten.
• Trocknen Sie nur Textilien, die für das Trocknen im Gerät geeignet sind. Befolgen Sie die Reinigungsanweisungen auf dem Etikett des Artikels.
• Trinken oder bereiten Sie keine Speisen mit dem Kondenswasser/destillierten Wasser zu. Es kann gesundheitliche Probleme bei Menschen und Haustieren verursachen.
• Setzen oder stellen Sie sich nicht auf die offene Tür des Geräts.
• Trocknen Sie keine tropfnasse Kleidung im Gerät.

PFLEGE UND REINIGUNG

Verletzungs- oder Geräteschädengefahr.

Brandgefahr / Brennbare Materialien.

Das Gerät enthält brennbares Gas, Propan (R290), ein Gas mit hoher Umweltverträglichkeit. Halten Sie Feuer und Zündquellen vom Gerät fern. Achten Sie darauf, den Propan enthaltenden Kältemittelkreislauf nicht zu beschädigen.

• Verwenden Sie zum Reinigen des Geräts keinen Wasserspray und keinen Dampf.
• Reinigen Sie das Gerät mit einem feuchten, weichen Tuch. Verwenden Sie nur neutrale Reinigungsmittel. Verwenden Sie keine scheuernden Produkte, scheuernden Reinigungspads, Lösungsmittel oder Metallgegenstände.
• Seien Sie vorsichtig beim Reinigen des Geräts, um Schäden am Kühlsystem zu vermeiden.

KOMPRESSOR

Risiko von Geräteschäden.

• Der Kompressor und sein System im Wäschetrockner sind mit einem speziellen, fluor-chlor-kohlenwasserstofffreien Mittel gefüllt. Dieses System muss dicht bleiben. Eine Beschädigung des Systems kann zu Undichtigkeiten führen.

SERVICE

• Um das Gerät zu reparieren, wenden Sie sich an das autorisierte Service-Center.
• Verwenden Sie nur Original-Ersatzteile.
• Betreffend die Lampe(n) in diesem Produkt und separat verkaufte Ersatzlampen: Diese Lampen sind dafür vorgesehen, extremen physikalischen Bedingungen in Haushaltsgeräten standzuhalten, wie Temperatur, Vibration, Feuchtigkeit, oder dazu bestimmt, Informationen über den Betriebszustand des Geräts zu signalisieren. Sie sind nicht für die Verwendung in anderen Anwendungen bestimmt und nicht für die Raumbeleuchtung im Haushalt geeignet.

BESUCHEN SIE UNSERE WEBSITE, UM:
Nutzungshinweise, Broschüren, Fehlerbehebung, Service- und Reparaturinformationen zu erhalten: www.zanussi.com/support

Referenzen

• Zanussi - Zanussi.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Zanussi ZDH87B4PW - Wärmepumpentrockner Handbuch herunterladen

Verfügbare Sprachen
