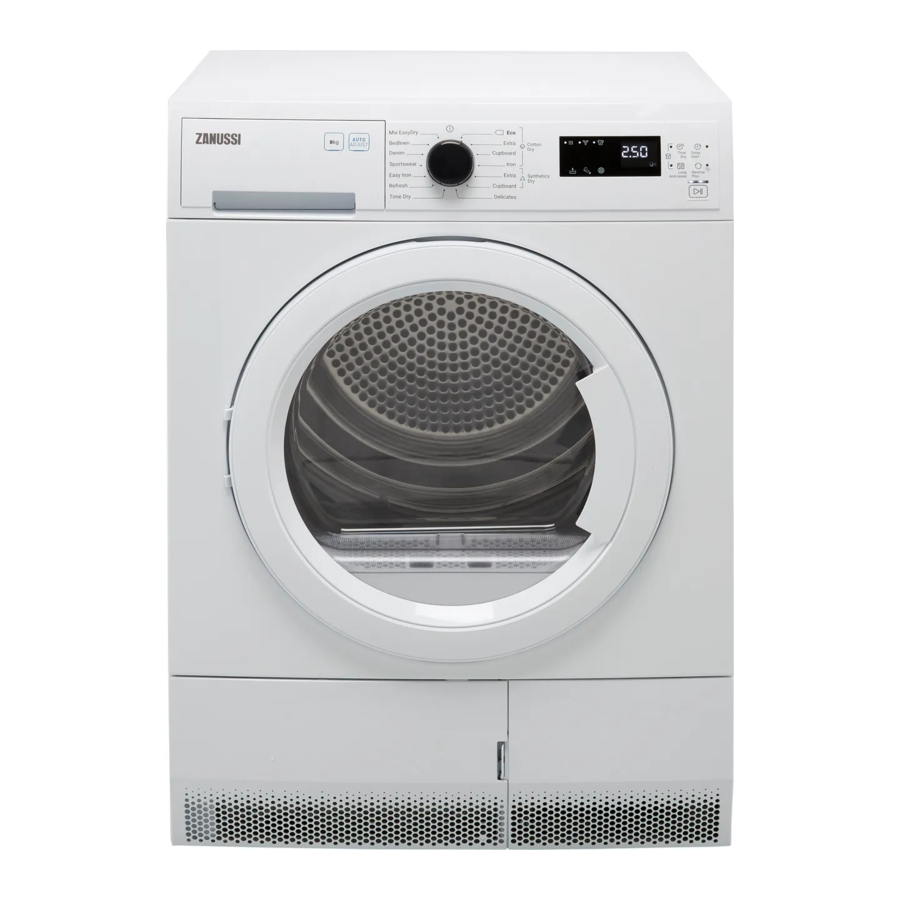

Zanussi ZDH87B4PW - Manuale Asciugatrice a Pompa di Calore

AVVIO RAPIDO

DESCRIZIONE DEL PRODOTTO

1. Contenitore dell'acqua
2. Pannello di controllo
3. Sportello dell'apparecchio
4. Filtro primario
5. Fessure per il flusso d'aria
6. Piedini regolabili
7. Sportello dello scambiatore di calore
8. Il pulsante per aprire lo sportello dello scambiatore di calore
9. Coperchio dello scambiatore di calore
10. La manopola per bloccare il coperchio dello scambiatore di calore
11. Targhetta dati

Per facilitare il carico della biancheria o l'installazione, lo sportello è reversibile. (vedere opuscolo separato).

PANNELLO DI CONTROLLO

1. Manopola programma e interruttore OFF (spento)
2. Indicatori
3. Display
4. Tasto sensore Time Dry
5. Tasto sensore Delay Start
6. Tasto sensore Reverse Plus
7. Tasto sensore Long Anticrease
8. Tasto sensore Start (Avvio)/Pause (Pausa)

Premere i tasti sensore con il dito nell'area con il simbolo o il nome dell'opzione. Non indossare guanti quando si utilizza il pannello di controllo. Assicurarsi che il pannello di controllo sia sempre pulito e asciutto.

Indicatori

Indicatori	Descrizione
	Fase di asciugatura
	Fase di raffreddamento
	Fase antipiega
	Condensatore
	Contenitore acqua
	Filtro
	Partenza ritardata
	Sicurezza bambini
	Segnali acustici
	Durata programma
	Durata asciugatura a tempo
	Durata partenza ritardata

TABELLA PROGRAMMI

Programma	Carico 1)	Proprietà / Tipo di tessuto 2)
3) Cotone Eco	8 kg	Ciclo da utilizzare per asciugare il cotone al livello "a secco armadio", con il massimo risparmio energetico	/
Cotone Extra asciutto	8 kg	Livello di asciugatura: extra asciutto.	/
Cotone Asciutto Armadio	8 kg	Ciclo progettato per asciugare tutti i tipi di cotone pronti per essere riposti (asciutto armadio).	/
Cotone Pronta Stiro	8 kg	Livello di asciugatura: adatto per la stiratura.	/
Sintetici Extra asciutto	3,5 kg	Livello di asciugatura: extra asciutto.	/
Sintetici Asciutto Armadio	3,5 kg	Livello di asciugatura: asciutto armadio.	/
Delicates	4 kg	Tessuti delicati come viscosa, rayon, acrilico e le loro miscele.	/
Time Dry	5 kg	Con questo programma è possibile utilizzare l'opzione Time Dry e impostare la durata del programma. Il tempo di asciugatura dovrebbe essere adeguato al carico, ad esempio 2 ore per 5 kg di cotone.	/
Refresh	1 kg	Rinfresca i tessuti che erano in magazzino.
Easy Iron	1 kg (o 5 camicie)	Tessuti di facile manutenzione per i quali è necessaria una stiratura minima. I risultati di asciugatura possono variare da un tipo di tessuto all'altro. Scuotere gli indumenti prima di inserirli nell'apparecchio. Al termine del programma, rimuovere immediatamente gli indumenti e metterli su una gruccia.	/
Sportwear	2 kg	Abbigliamento sportivo, tessuti sottili e leggeri, microfibra, poliestere.	/
Denim	8 kg	Abbigliamento casual come jeans, felpe di diverso spessore (es. collo, polsini e cuciture).	/
Biancheria da letto	3kg	Biancheria da letto come lenzuola singole e matrimoniali, federe, copripiumini.	/
Mix EasyDry	3kg	Tessuti di cotone e sintetici. Programma a bassa temperatura. Programma delicato con aria calda.	/

¹⁾ Il peso massimo si riferisce agli indumenti asciutti.

²⁾ Per il significato dei simboli sui tessuti, vedere il capitolo SUGGERIMENTI E CONSIGLI: Preparazione della biancheria.

³⁾ Il programma Cotone Asciutto Armadio ECO è lo "Standard cotton programme" (Programma cotone standard) secondo le

UK Ecodesign and Energy Labelling Regulations. È adatto per asciugare biancheria di cotone normalmente bagnata ed è il programma più efficiente in termini di consumo energetico per l'asciugatura della biancheria di cotone bagnata.

OPZIONI

TIME DRY

Questa opzione è applicabile solo al programma Time Dry. È possibile impostare la durata del programma, da un minimo di 10 minuti a un massimo di 2 ore. L'impostazione della durata è correlata alla quantità di biancheria presente nell'apparecchio.

Si consiglia di impostare una durata breve per piccole quantità di biancheria o per un solo capo.

LONG ANTICREASE

Estende fino a 90 minuti la fase antipiega (30 minuti) al termine del ciclo di asciugatura. Dopo la fase di asciugatura, il cestello ruota di tanto in tanto per evitare la formazione di pieghe sui vestiti. La biancheria può essere rimossa durante la fase antipiega.

REVERSE PLUS

Per asciugare in modo più delicato i tessuti sensibili e termosensibili (es. acrilico, viscosa). Questa funzione aiuta anche a ridurre le pieghe sulla biancheria.
Per i tessuti con il simbolo sull'etichetta del tessuto.

TABELLA OPZIONI

Programmi1)	Long Anticrease	Time Dry	Reverse Plus
Cotone Eco	■
Cotone Extra asciutto	■		■
Cotone Asciutto Armadio	■		■
Cotone Pronta Stiro	■		■
Sintetici Extra asciutto	■		■
Sintetici Asciutto Armadio	■		■
Delicates	■
Time Dry	■	■
Refresh	■
Easy Iron	■
Sportwear	■
Denim	■		■
Biancheria da letto	■
Mix EasyDry	■

¹⁾ Insieme al programma è possibile impostare 1 o più opzioni. Per attivarle o disattivarle, premere il relativo tasto sensore.

IMPOSTAZIONI

1. Asciugatura a tempo touchpad
2. Partenza ritardata touchpad
3. Reverse Plus touchpad
4. Antipiega lungo touchpad
5. Start/Pause (Avvio/Pausa) touchpad

FUNZIONE BLOCCO BAMBINI

Questa opzione impedisce ai bambini di giocare con l'apparecchio mentre un programma è in funzione. La manopola dei programmi e i touchpad sono bloccati.
Solo l'interruttore OFF (spento) è sbloccato.

Attivazione dell'opzione blocco bambini:

1. Utilizzare la manopola dei programmi per impostare un qualsiasi programma.
2. Attendere circa 8 secondi.
3. Premere e tenere premuti contemporaneamente i touchpad (A) e (D). L'indicatore del blocco bambini si accende. L'indicatore del blocco bambini si accende.

È possibile disattivare l'opzione blocco bambini mentre un programma è in funzione. Premere e tenere premuti gli stessi touchpad fino allo spegnimento dell'indicatore del blocco bambini.

REGOLAZIONE DEL GRADO DI UMIDITÀ RESIDUA DEL BUCATO

Per modificare il grado predefinito di umidità residua del bucato:

1. Utilizzare la manopola dei programmi per impostare un qualsiasi programma.
2. Attendere circa 8 secondi.
3. Premere e tenere premuti contemporaneamente i pulsanti (A) e (B).
   Si accende uno dei seguenti indicatori:
   • il bucato massimamente asciutto
   • il bucato più asciutto
   • il bucato asciutto standard
4. Premere il pulsante (E) ripetutamente fino all'accensione dell'indicatore del livello corretto.
5. Per confermare la regolazione, premere e tenere premuti contemporaneamente i pulsanti (A) e (B) per circa 2 secondi.

SEGNALE ACUSTICO ON/OFF

Per disattivare o attivare i segnali acustici, premere e tenere premuti contemporaneamente i pulsanti a sfioramento (B) e (C) per circa 2 secondi.

PRIMA DEL PRIMO UTILIZZO

I blocchi posteriori del cestello vengono rimossi automaticamente quando l'asciugatrice viene attivata per la prima volta. È possibile udire del rumore.

Si raccomanda vivamente di avviare un qualsiasi programma per la prima volta senza carico per alcuni secondi per assicurarsi che i blocchi posteriori del cestello siano stati rimossi correttamente.

Per sbloccare i blocchi posteriori del cestello:

1. Accendere l'apparecchio.
2. Impostare un qualsiasi programma.
3. Premere il pulsante Start/Pause (Avvio/Pausa). Il cestello inizia a ruotare. I blocchi posteriori del cestello vengono disattivati automaticamente.


Se il cestello non ruota ancora, sbloccare manualmente i blocchi posteriori del cestello (a tal fine, utilizzare la chiave fornita).

Prima di utilizzare l'apparecchio per asciugare gli indumenti:

• Pulire il cestello dell'asciugatrice con un panno umido.
• Avviare un programma di 1 ora con bucato umido.

All'inizio del ciclo di asciugatura (primi 3-5 minuti) potrebbe esserci un livello di rumore leggermente più alto. Ciò è dovuto all'avvio del compressore. Questo è normale per gli apparecchi alimentati da compressore come frigoriferi e congelatori.

ODORE ANOMALO

L'apparecchio è ben imballato. Dopo aver disimballato il prodotto, si può avvertire un odore insolito. Questo è normale per i prodotti nuovi.
L'apparecchio è costruito con diversi tipi di materiali che, tutti insieme, possono generare un odore insolito.
Con il tempo di utilizzo, dopo alcuni cicli di asciugatura, l'odore insolito scompare gradualmente.

RUMORI

Diversi rumori possono essere uditi in momenti diversi durante il ciclo di asciugatura. Sono suoni di funzionamento perfettamente normali.

Compressore in funzione.

Cestello in rotazione.

Ventole in funzione.

Pompa in funzione e trasferimento della condensa al serbatoio.

UTILIZZO QUOTIDIANO

AVVIARE UN PROGRAMMA SENZA PARTENZA RITARDATA

1. Preparare il bucato e caricare l'apparecchio.


   Assicurarsi che, chiudendo l'oblò, il bucato non rimanga impigliato tra l'oblò dell'apparecchio e la guarnizione in gomma.

2. Impostare il programma e le opzioni corretti per il tipo di carico.
   Il display mostra la durata del programma.
   Il tempo di asciugatura effettivo dipenderà dal tipo di carico (quantità e composizione), dalla temperatura ambiente e dall'umidità del bucato dopo la fase di centrifuga.
3. Premere il pulsante a sfioramento Start/Pause (Avvio/Pausa). Il programma si avvia.

AVVIARE IL PROGRAMMA CON PARTENZA RITARDATA

1. Impostare il programma e le opzioni corretti per il tipo di carico.
2. Premere ripetutamente il pulsante di partenza ritardata fino a quando il display non mostra il tempo di ritardo desiderato.
   È possibile ritardare l'avvio di un programma da un minimo di 30 minuti a un massimo di 20 ore.
3. Premere il touchpad Start/Pause (Avvio/Pausa).
   Il display mostra il conto alla rovescia della partenza ritardata.
   Al termine del conto alla rovescia, il programma si avvia.

CAMBIARE UN PROGRAMMA

1. Ruotare la manopola dei programmi su OFF (spento)
2. Impostare il programma.

AL TERMINE DEL PROGRAMMA

Al termine del programma:

• Un segnale acustico intermittente viene emesso.
• L'indicatore lampeggia.
• L'indicatore lampeggia.
• L'indicatore Start/Pause (Avvio/Pausa) è acceso.

L'apparecchio continua a funzionare con la fase antipiega per circa altri 30 minuti. La fase antipiega previene la formazione di pieghe sul bucato.
È possibile rimuovere il bucato prima che la fase antipiega sia completata. Si consiglia, per risultati migliori, di rimuovere il bucato quando la fase è quasi completata.

Al termine della fase antipiega:

• L'indicatore è acceso ma non lampeggia.
• L'indicatore è acceso ma non lampeggia.
• L'indicatore Start/Pause (Avvio/Pausa) si spegne.

1. Ruotare la manopola dei programmi su OFF (spento)
2. Aprire l'oblò dell'apparecchio.
3. Rimuovere il bucato.
4. Chiudere l'oblò dell'apparecchio.

Possibili cause di risultati di asciugatura insoddisfacenti:

• Impostazioni del livello di asciugatura predefinito inadeguate. Vedere il capitolo Regolazione del livello di asciugatura predefinito
• La temperatura ambiente è troppo bassa o troppo alta. La temperatura ambiente ottimale è tra 18° e 25°C.

Pulire sempre il filtro e svuotare il contenitore dell'acqua al termine di un programma.

FUNZIONE STAND-BY

Per diminuire il consumo energetico, questa funzione disattiva automaticamente l'apparecchio:

• Dopo 5 minuti se non si avvia il programma.
• Dopo 5 minuti dal termine del programma.

SUGGERIMENTI E CONSIGLI

PREPARAZIONE DEL BUCATO

Molto spesso i capi, dopo il ciclo di lavaggio, sono attorcigliati e aggrovigliati.
Asciugare capi attorcigliati e aggrovigliati è inefficiente.
Per garantire un flusso d'aria adeguato e un'asciugatura uniforme, si raccomanda di scuotere e caricare i capi uno per uno nell'asciugatrice.

Per garantire un processo di asciugatura adeguato:

• Chiudere le cerniere.
• Chiudere le chiusure dei copripiumini.
• Non asciugare cravatte o nastri sciolti (es. nastri di grembiuli). Legarli prima di avviare un programma.
• Rimuovere tutti gli oggetti dalle tasche.
• Capovolgere i capi con lo strato interno di cotone. Lo strato di cotone deve essere rivolto verso l'esterno.
• Impostare sempre il programma adatto al tipo di bucato.
• Non mettere insieme capi chiari e scuri.
• Utilizzare un programma adatto per cotone, jersey e maglieria per ridurre il restringimento.
• Non superare il carico massimo indicato nel capitolo sui programmi o visualizzato sul display.
• Asciugare solo i capi adatti all'asciugatrice. Fare riferimento all'etichetta del tessuto sui capi.
• Non asciugare capi grandi e piccoli insieme. I capi piccoli possono rimanere intrappolati all'interno di quelli grandi e rimanere umidi.
• Scuotere i capi grandi, i tessuti prima di inserirli nell'asciugatrice. Questo per evitare zone umide all'interno del tessuto dopo il ciclo di asciugatura.

Etichetta del tessuto	Descrizione
	Il bucato è adatto all'asciugatura in asciugatrice.
	Il bucato è adatto all'asciugatura in asciugatrice a temperature più elevate.
	Il bucato è adatto all'asciugatura in asciugatrice solo a basse temperature.
	Il bucato non è adatto all'asciugatura in asciugatrice.

CURA E PULIZIA

PULIZIA DEL FILTRO

Evitare l'uso dell'acqua per pulire il filtro. Gettare invece la lanugine nel cestino (evitare la dispersione di fibre plastiche nell'ambiente acquatico).

Per ottenere le migliori prestazioni di asciugatura, pulire regolarmente il filtro; un filtro intasato porta a cicli più lunghi e a un aumento del consumo energetico. Usare la mano per pulire il filtro e, se necessario, un aspirapolvere.

SVUOTAMENTO DEL CONTENITORE DELL'ACQUA

È possibile utilizzare l'acqua del contenitore dell'acqua come alternativa all'acqua distillata (ad esempio per la stiratura a vapore). Prima di utilizzare l'acqua, rimuovere i residui di sporco con un filtro.

PULIZIA DEL CONDENSATORE

Non toccare la superficie metallica a mani nude. Rischio di lesioni. Indossare guanti protettivi. Pulire con cura per evitare di danneggiare la superficie metallica.

PULIZIA DEL SENSORE DI UMIDITÀ

Rischio di danneggiamento del sensore di umidità. Non utilizzare materiali abrasivi o pagliette d'acciaio per pulire il sensore.

Per garantire i migliori risultati di asciugatura, l'apparecchio è dotato di un sensore di umidità in metallo. Questo è posizionato sul lato interno dell'area della porta. Con il tempo, la superficie del sensore potrebbe sporcarsi, compromettendo le prestazioni di asciugatura.
Si consiglia di pulire il sensore almeno 3 o 4 volte o se si osserva un calo delle prestazioni di asciugatura.
Per la pulizia è possibile utilizzare il lato più ruvido di una spugna per lavare i piatti e un po' di aceto o detersivo per piatti.

Per pulire il sensore:

1. Aprire l'oblò.
2. Pulire le superfici del sensore di umidità strofinando la superficie metallica più volte.


PULIZIA DEL CESTELLO

Scollegare l'apparecchio prima di pulirlo.

Utilizzare un normale detergente neutro per pulire la superficie interna del cestello e dei trascinatori. Asciugare le superfici pulite con un panno morbido.

Non utilizzare materiali abrasivi o pagliette d'acciaio per pulire il cestello.

PULIZIA DEL PANNELLO DI CONTROLLO E DELL'ALLOGGIAMENTO

Utilizzare un normale detergente neutro per pulire il pannello di controllo e l'alloggiamento.
Utilizzare un panno umido per la pulizia. Asciugare le superfici pulite con un panno morbido.

Non utilizzare detergenti per mobili o detergenti che possano causare corrosione.

PULIZIA DELLE FESSURE DEL FLUSSO D'ARIA

Utilizzare un aspirapolvere per rimuovere la lanugine dalle fessure del flusso d'aria.

RISOLUZIONE DEI PROBLEMI

Fare riferimento ai capitoli sulla sicurezza.

CODICI DI ERRORE

L'apparecchio non si avvia o si ferma durante il funzionamento.
Per prima cosa, provare a trovare una soluzione al problema (fare riferimento alla tabella). Se il problema persiste, contattare il Centro Assistenza Autorizzato.

Disattivare l'apparecchio prima di effettuare qualsiasi controllo.

In caso di problemi importanti, si attivano i segnali acustici, il display mostra un codice di errore e il pulsante Start/Pause (Avvio/Pausa) potrebbe lampeggiare continuamente:

Codice errore	Possibile causa	Rimedio
E5A	Motore dell'apparecchio sovraccarico. Troppo bucato o blocco nel cestello.	Il programma non è stato completato. Rimuovere il bucato dal cestello, impostare il programma e riavviare il ciclo.
E97	Guasto interno. Nessuna comunicazione tra gli elementi elettronici dell'apparecchio.	Il programma non è stato completato correttamente o l'apparecchio si è fermato troppo presto. Spegnere e riaccendere l'apparecchio. Se il codice di errore appare di nuovo, contattare il Centro Assistenza Autorizzato.
EH0	L'alimentazione di rete è instabile.	Quando l'apparecchio mostra EH0, attendere che l'alimentazione di rete sia stabile, quindi premere start (avvio). Se l'apparecchio mette in pausa il ciclo senza alcuna indicazione, premere cycle start (avvio ciclo). Se l'avviso si verifica, controllare l'integrità del cavo di alimentazione/presa o l'alimentazione di rete.

Se il display mostra altri codici di errore, disattivare e attivare l'apparecchio. Se il problema persiste, contattare il Centro Assistenza Autorizzato.
In caso di problemi diversi con l'asciugatrice, consultare la tabella sottostante per possibili soluzioni.

RISOLUZIONE DEI PROBLEMI

Problema	Possibile soluzione
Non è possibile attivare l'apparecchio.	Assicurarsi che la spina sia collegata alla presa di corrente.
	Controllare il fusibile nella scatola dei fusibili (installazione domestica).
Il programma non si avvia.	Premere Start/Pause (Avvio/Pausa).
	Assicurarsi che l'oblò dell'apparecchio sia chiuso.
L'oblò dell'apparecchio non si chiude.	Assicurarsi che l'installazione del filtro sia corretta.
	Assicurarsi che il bucato non rimanga incastrato tra l'oblò dell'apparecchio e la guarnizione in gomma.
L'apparecchio si ferma durante il funzionamento.	Assicurarsi che il contenitore dell'acqua sia vuoto. Premere Start/Pause (Avvio/Pausa) per avviare nuovamente il programma.
	Il carico è troppo piccolo, aumentare il carico o utilizzare il programma Time Dry.
Il tempo del ciclo è troppo lungo o il risultato di asciugatura è insoddisfacente.1)	Assicurarsi che il peso del bucato sia adatto alla durata del programma.
	Assicurarsi che il filtro sia pulito.
	Il bucato è troppo bagnato. Centrifugare nuovamente il bucato nella lavatrice.
	Assicurarsi che la temperatura ambiente sia superiore a +5°C e inferiore a +35°C. La temperatura ambiente ottimale è da 18°C a 25°C.
	Impostare il programma Time Dry o Extra Dry.2)
Il display mostra Err.	Se si desidera impostare un nuovo programma, disattivare e attivare l'apparecchio.
	Assicurarsi che le opzioni siano applicabili al programma.
Il display mostra (es. E51).	Disattivare e attivare l'apparecchio. Avviare un nuovo programma. Se il problema si ripresenta, contattare il Servizio Clienti.

¹⁾ Dopo un massimo di 6 ore, il programma termina automaticamente.

²⁾ Può succedere che alcune zone rimangano umide quando si asciugano capi grandi (es. lenzuola).

Se i risultati di asciugatura non sono soddisfacenti

• Il programma impostato non era corretto.
• Il filtro è intasato.
• Il condensatore è intasato.
• C'era troppo bucato nell'apparecchio.
• Il cestello è sporco.
• Impostazione non corretta del sensore di conducibilità (Vedere il capitolo "Settings - Adjustment of the remaining laundry moisture degree " (Impostazioni - Regolazione del grado di umidità residua del bucato) per una migliore impostazione).
• Le fessure del flusso d'aria sono intasate.
• La temperatura ambiente è troppo bassa o troppo alta (temperatura ambiente ottimale da 19°C a 24°C)

DATI TECNICI

Altezza x Larghezza x Profondità	850 x 596 x 623 mm (massimo 650 mm)
Profondità max. con l'oblò dell'apparecchio aperto	1084 mm
Larghezza max. con l'oblò dell'apparecchio aperto	945 mm
Altezza regolabile	850 mm (+ 15 mm - regolazione piedini)
Volume del cestello	118 l
Carico massimo	8 kg
Tensione	230-240 V
Frequenza	50 Hz
Livello di potenza sonora	66 dB
Fusibile necessario	13 A
Potenza totale	800 W
Classe di efficienza energetica	A++
Consumo energetico sul programma cotone standard a pieno carico. 1)	1,93 kWh
Consumo energetico sul programma cotone standard a carico parziale. 2)	1,08 kWh
Consumo energetico annuale 3)	234,7 kWh
Assorbimento di potenza in modalità "lasciato acceso" 4)	0,50 W
Assorbimento di potenza in modalità "spento" 4)	0,50 W
Tipo di utilizzo	Domestico
Temperatura ambiente consentita	+ 5°C a + 35°C
Livello di protezione contro l'ingresso di particelle solide e umidità garantito dal coperchio protettivo, tranne dove l'apparecchiatura a bassa tensione non ha protezione contro l'umidità	IPX4
Denominazione del gas	R290
Peso	0,140 kg

¹⁾ Per carichi parziali, il tempo del ciclo è più breve e l'apparecchio consuma meno energia.

²⁾ Temperatura ambiente inadeguata e/o biancheria mal centrifugata possono prolungare il tempo del ciclo e aumentare il consumo energetico

³⁾ Consumo energetico annuale in kWh, basato su 160 cicli di asciugatura del programma cotone standard a pieno carico e a carico parziale, e sul consumo delle modalità a basso consumo. Il consumo energetico effettivo per ciclo dipenderà da come viene utilizzato l'apparecchio (secondo le normative UK Ecodesign e Energy Labelling).

⁴⁾ Con riferimento alla norma BS EN 61121.

Le informazioni fornite nella tabella sopra sono conformi alle normative UK Ecodesign e Energy Labelling.

DATI SUI CONSUMI

Programma	Centrifugato a / umidità residua	Tempo di asciugatura1)	Consumo energetico2)
Cotone Eco 8 kg
Asciutto armadio	1400 rpm / 50%	145 min.	1,59 kWh
	1000 rpm / 60%	178 min.	1,93 kWh
Cotone 8 kg
Asciutto pronto stiro	1400 rpm / 50%	110 min.	1,18 kWh
	1000 rpm / 60%	140 min.	1,45 kWh
Cotone Eco 4 kg
Asciutto armadio	1400 rpm / 50%	89 min.	0,90 kWh
	1000 rpm / 60%	104 min.	1,08 kWh
Sintetici 3,5 kg
Asciutto armadio	1200 rpm / 40%	62 min.	0,59 kWh
	800 rpm / 50%	81 min.	0,79 kWh

¹⁾ Per carichi parziali, il tempo del ciclo è più breve e l'apparecchio consuma meno energia.

²⁾ Temperatura ambiente inadeguata e/o biancheria mal centrifugata possono prolungare il tempo del ciclo e aumentare il consumo energetico.

INFORMAZIONI DI SICUREZZA

Prima di iniziare l'installazione e l'uso di questo apparecchio, leggere attentamente le istruzioni fornite. Il produttore non è responsabile per eventuali lesioni o danni derivanti da installazione o utilizzo non corretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per future consultazioni.

Leggere le istruzioni fornite.

Rischio di incendio / Materiali infiammabili.

L'apparecchio contiene gas infiammabile, propano (R290), un gas con un elevato livello di compatibilità ambientale. Tenere lontano dall'apparecchio fonti di fuoco e d'ignizione. Fare attenzione a non danneggiare il circuito refrigerante contenente propano.

SICUREZZA DI BAMBINI E PERSONE VULNERABILI

Rischio di soffocamento, lesioni o disabilità permanente.

• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza, se sono stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendono i pericoli coinvolti.

• I bambini di età compresa tra 3 e 8 anni e le persone con disabilità molto estese e complesse devono essere tenuti lontano dall'apparecchio, a meno che non siano continuamente sorvegliati.
• I bambini di età inferiore a 3 anni devono essere tenuti lontano dall'apparecchio, a meno che non siano continuamente sorvegliati.
• Non permettere ai bambini di giocare con l'apparecchio.
• Tenere tutto l'imballaggio lontano dai bambini e smaltirlo in modo appropriato.
• Tenere i detersivi lontano dai bambini.
• Tenere bambini e animali domestici lontano dall'apparecchio quando l'oblò è aperto.
• Se l'apparecchio è dotato di un dispositivo di sicurezza per bambini, questo deve essere attivato.
• I bambini non devono eseguire la pulizia e la manutenzione da parte dell'utente senza supervisione.

SICUREZZA GENERALE

• Non modificare le specifiche di questo apparecchio.
• Se l'asciugatrice viene posizionata sopra una lavatrice, utilizzare il kit di sovrapposizione. Il kit di sovrapposizione, disponibile presso il vostro rivenditore autorizzato, può essere utilizzato solo con l'apparecchio specificato nelle istruzioni fornite con l'accessorio. Leggerle attentamente prima dell'installazione (fare riferimento al libretto di installazione).
• L'apparecchio può essere installato come freestanding o sotto un piano di lavoro della cucina con spazio adeguato (fare riferimento al libretto di installazione).
• Non installare l'apparecchio dietro una porta con serratura, una porta scorrevole o una porta con cerniera sul lato opposto, che impedirebbe all'oblò dell'apparecchio di aprirsi completamente.
• L'apertura di ventilazione nella base non deve essere coperta da un tappeto, uno zerbino o qualsiasi rivestimento del pavimento.
•
  L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, o collegato a un circuito che viene regolarmente acceso e spento da un'utenza.
• Collegare la spina di alimentazione alla presa di corrente solo al termine del processo di installazione. Assicurarsi che la spina di alimentazione sia accessibile dopo l'installazione.
• Assicurare una buona ventilazione dell'aria nella stanza in cui è installato l'apparecchio per evitare il riflusso di gas indesiderati nella stanza da apparecchi che bruciano gas o altri combustibili, inclusi i fuochi aperti.
•
  Non installare l'apparecchio in un ambiente privo di ricambio d'aria. L'apparecchio contiene gas infiammabile, propano (R290), un gas con un elevato livello di compatibilità ambientale. Tenere lontano dall'apparecchio fonti di fuoco e d'ignizione. Fare attenzione a non danneggiare il circuito refrigerante contenente propano.
•
  Nell'involucro dell'apparecchio o nella struttura incassata, mantenere le aperture di ventilazione libere da ostruzioni.
•
  Non danneggiare il circuito refrigerante.
• Se il cavo di alimentazione di rete è danneggiato, deve essere sostituito dal produttore, dal suo Centro Assistenza Autorizzato o da persone con qualifiche simili per evitare un pericolo elettrico.
• Non superare il carico massimo di 8 kg (fare riferimento al capitolo "Tabella programmi").
• Non utilizzare l'apparecchio se gli articoli sono stati sporcati con prodotti chimici industriali.
• Rimuovere lanugine o residui di imballaggio che si sono accumulati intorno all'apparecchio.
• Non far funzionare l'apparecchio senza filtro. Pulire il filtro lanugine prima o dopo ogni utilizzo.
• Non asciugare capi non lavati nell'asciugatrice.
• I capi sporchi di sostanze come olio da cucina, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cere e deceranti devono essere lavati in acqua calda con una quantità extra di detersivo prima di essere asciugati nell'asciugatrice.
• Articoli come gommapiuma (lattice espanso), cuffie da doccia, tessuti impermeabili, articoli con supporto in gomma e vestiti o cuscini con imbottiture in gommapiuma non devono essere asciugati nell'asciugatrice.
• Gli ammorbidenti, o prodotti simili, devono essere utilizzati solo come specificato nelle istruzioni del produttore del prodotto.
• Rimuovere dagli articoli tutti gli oggetti che potrebbero essere fonte di accensione di incendi, come accendini o fiammiferi.
•
  Non fermare mai un'asciugatrice prima della fine del ciclo di asciugatura, a meno che tutti gli articoli non vengano rapidamente rimossi e stesi in modo che il calore si dissipi.
• Prima di qualsiasi operazione di manutenzione, disattivare l'apparecchio e scollegare la spina di alimentazione dalla presa.

ISTRUZIONI DI SICUREZZA

INSTALLAZIONE

Rischio di incendio / Materiali infiammabili.

• Rimuovere tutto l'imballaggio.
• Non installare o utilizzare un apparecchio danneggiato.
• Seguire le istruzioni di installazione fornite con l'apparecchio.
• Non installare l'apparecchio in un ambiente senza ricircolo d'aria. L'apparecchio contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere fiamme e fonti di ignizione lontane dall'apparecchio. Fare attenzione a non danneggiare il circuito del refrigerante contenente propano.
• Fare sempre attenzione quando si sposta l'apparecchio poiché è pesante. Utilizzare sempre guanti di sicurezza e calzature chiuse.
• Non installare o utilizzare l'apparecchio in luoghi dove la temperatura può essere inferiore a 5°C o superiore a 35°C.
• L'area del pavimento su cui deve essere installato l'apparecchio deve essere piana, stabile, resistente al calore e pulita.
• Assicurarsi che ci sia circolazione d'aria tra l'apparecchio e il pavimento.
• Mantenere sempre l'apparecchio in posizione verticale durante lo spostamento.
• La superficie posteriore dell'apparecchio deve essere posizionata contro una parete.
• Quando l'apparecchio si trova nella sua posizione permanente, verificare che sia correttamente livellato con l'aiuto di una livella a bolla. In caso contrario, regolare i piedini di conseguenza.

COLLEGAMENTO ELETTRICO

Rischio di incendio e scossa elettrica.

• Collegare la spina alla presa di corrente solo alla fine dell'installazione. Assicurarsi che la spina sia accessibile dopo l'installazione.
•
  Questo apparecchio è progettato per essere installato / collegato a una messa a terra nell'edificio.
• Assicurarsi che i parametri sulla targhetta dati siano compatibili con i dati elettrici dell'alimentazione di rete.
• Utilizzare sempre una presa di corrente anti-shock correttamente installata.
• Non utilizzare adattatori multipli e prolunghe.
• Non tirare il cavo di alimentazione per scollegare l'apparecchio. Tirare sempre la spina di alimentazione.
• Non toccare il cavo di alimentazione o la spina di alimentazione con le mani bagnate.

UTILIZZO

Rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchio.

Rischio di incendio / Materiali infiammabili.

L'apparecchio contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere fiamme e fonti di ignizione lontane dall'apparecchio. Fare attenzione a non danneggiare il circuito del refrigerante contenente propano.

• Questo apparecchio è destinato esclusivamente all'uso domestico (interni).
• Non asciugare capi danneggiati (strappati, sfilacciati) che contengono imbottiture o riempimenti.
• Se il bucato è stato lavato con uno smacchiatore, eseguire un ciclo di risciacquo aggiuntivo prima di avviare un ciclo di asciugatura.
• Asciugare solo tessuti idonei all'asciugatura nell'apparecchio. Seguire le istruzioni di pulizia sull'etichetta del capo.
• Non bere o preparare cibo con l'acqua condensata/distillata. Può causare problemi di salute a persone e animali domestici.
• Non sedersi o stare in piedi sulla porta aperta dell'apparecchio.
• Non asciugare indumenti gocciolanti nell'apparecchio.

CURA E PULIZIA

Rischio di lesioni o danni all'apparecchio.

Rischio di incendio / Materiali infiammabili.

L'apparecchio contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere fiamme e fonti di ignizione lontane dall'apparecchio. Fare attenzione a non danneggiare il circuito del refrigerante contenente propano.

• Non utilizzare getti d'acqua e vapore per pulire l'apparecchio.
• Pulire l'apparecchio con un panno morbido e umido. Utilizzare solo detergenti neutri. Non utilizzare prodotti abrasivi, spugne abrasive, solventi o oggetti metallici.
• Fare attenzione durante la pulizia dell'apparecchio per prevenire danni al sistema di raffreddamento.

COMPRESSORE

Rischio di danni all'apparecchio.

• Il compressore e il suo sistema nell'asciugatrice sono riempiti con un agente speciale privo di fluoro-cloro-idrocarburi. Questo sistema deve rimanere sigillato. Il danneggiamento del sistema può causare una perdita.

ASSISTENZA

• Per riparare l'apparecchio, contattare il Centro Assistenza Autorizzato.
• Utilizzare solo ricambi originali.
• Riguardo alla/e lampada/e all'interno di questo prodotto e alle lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione domestica degli ambienti.

VISITA IL NOSTRO SITO WEB PER:
Ottenere consigli sull'uso, brochure, risoluzione problemi, informazioni su assistenza e riparazioni: www.zanussi.com/support

Riferimenti

• Zanussi - Zanussi.com

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Zanussi ZDH87B4PW - Manuale Asciugatrice a Pompa di Calore

Lingue disponibili
