ENGO Controls E10W230WIFI, E10B230WIFI - Γρήγορος οδηγός θερμοστάτη Wi-Fi

Περιεχόμενα

Εισαγωγή

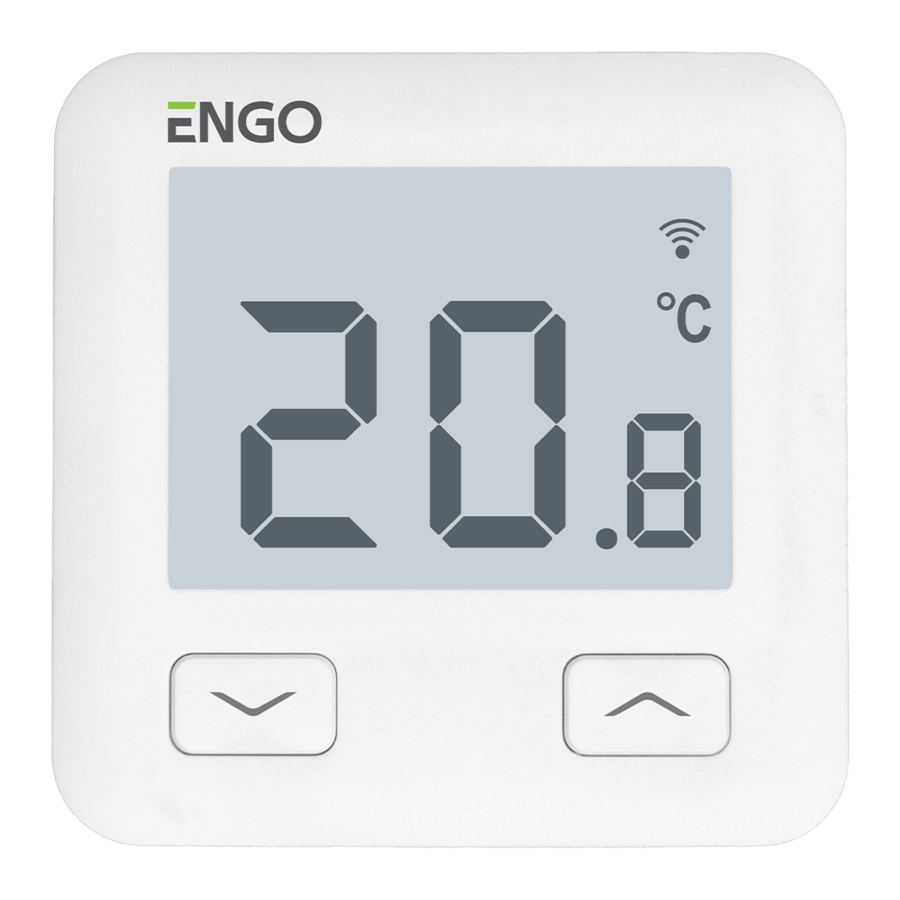

Το E10 είναι ένας ενσύρματος θερμοστάτης θερμοκρασίας με μονάδα WiFi και Bluetooth. Επιτρέπει τον οικονομικό και οικολογικό έλεγχο οποιουδήποτε τύπου θέρμανσης. Παρέχει απομακρυσμένο έλεγχο του συστήματος θέρμανσης χρησιμοποιώντας την εφαρμογή ENGO Controls / Tuya Smart. Χαρακτηρίζεται από ένα σαφές μενού και μια πληθώρα χρήσιμων λειτουργιών. Ο προγραμματισμός του E10 είναι πολύ απλός και σας επιτρέπει να προσαρμόσετε τον κύκλο θέρμανσης στον καθημερινό ρυθμό του χρήστη. Το μοντέλο διατίθεται σε λευκό και μαύρο.

Συμμόρφωση προϊόντος

Αυτό το προϊόν συμμορφώνεται με τις ακόλουθες Οδηγίες της ΕΕ: 2014/53/EU, 2011/65/EU

Τεχνικές πληροφορίες

Τροφοδοσία 230V AC 50 Hz
Μέγιστο ρεύμα 3(1)A
Εύρος θερμοκρασίας 5,0°C έως 45,0°C
Ακρίβεια θερμοκρασίας οθόνης 0,1°C
Αλγόριθμος ελέγχου TPI ή Υστέρηση (±0,1°C - ±0,5°C)
Επικοινωνία WiFi 2,4 GHz
Είσοδος S1 - S2 Αισθητήρας θερμοκρασίας δαπέδου ή αέρα
Έλεγχος εξόδου COM / NO (χωρίς τάση)
Κατηγορία προστασίας IP IP30
Διάσταση [mm] 86 x 86 x 39 mm (14 mm μετά την τοποθέτηση σε κουτί Φ 60)

Περιγραφή σύνδεσης

Περιγραφή σύνδεσης

  1. Διάγραμμα σύνδεσης για λέβητα αερίου
  2. Διάγραμμα σύνδεσης για αντλία / ενεργοποιητή
  3. Διάγραμμα σύνδεσης για το κουτί ελέγχου

    ECB08M230
    Κουτί ελέγχου
Υπόμνημα: Επεξήγηση συμβόλων:
Λέβητας - Σύνδεση λέβητα*
  • Επαφές λέβητα για θερμοστάτη ON/OFF (σύμφωνα με τις οδηγίες του λέβητα)
 L, N - τροφοδοσία
COM, NO - έξοδος χωρίς τάση
Αντλία S1, S2 - έξοδος για αισθητήρα θερμοκρασίας
Βαλβίδα SL1 - Είσοδος ελέγχου 230V στο κουτί ελέγχου
Αισθητήρας θερμοκρασίας ασφάλεια

Περιγραφή εικονιδίου LCD + Περιγραφή κουμπιού

Περιγραφή κουμπιού

1. Εικονίδιο θέρμανσης

2. Λειτουργία προστασίας από τον παγετό

3. Υπερβολική θερμοκρασία δαπέδου

4. Internet (Διαδίκτυο)

5. Σύνδεση με Wi-Fi

6. Τρέχουσα θερμοκρασία δωματίου

7. Τρέχουσα / καθορισμένη θερμοκρασία δωματίου

1. Κουμπί "DOWN" (Κάτω)

2. Κουμπί "UP" (Πάνω)

3. Κουμπί "RESTART" (Επανεκκίνηση)

Εγκατάσταση του θερμοστάτη Wi-Fi στην εφαρμογή

Βεβαιωθείτε ότι ο δρομολογητής σας βρίσκεται εντός εμβέλειας του smartphone σας. Βεβαιωθείτε ότι είστε συνδεδεμένοι στο Internet (Διαδίκτυο). Αυτό θα μειώσει τον χρόνο σύζευξης της συσκευής.

ΒΗΜΑ 1 - ΛΗΨΗ ΕΦΑΡΜΟΓΗΣ ENGO SMART

Κατεβάστε την εφαρμογή ENGO Smart από το Google Play ή το Apple App Store και εγκαταστήστε την στο smartphone σας.


play.google.com


apps.apple.com

ΒΗΜΑ 2 - ΕΓΓΡΑΦΗ ΝΕΟΥ ΛΟΓΑΡΙΑΣΜΟΥ

Για να εγγράψετε έναν νέο λογαριασμό, ακολουθήστε τα παρακάτω βήματα:

  1. Κάντε κλικ στο „Register" (Εγγραφή) για να δημιουργήσετε νέο λογαριασμό.
  2. Εισαγάγετε τη διεύθυνση ηλεκτρονικού ταχυδρομείου σας στην οποία θα σταλεί ο κωδικός επαλήθευσης.

ΕΓΓΡΑΦΗ ΝΕΟΥ ΛΟΓΑΡΙΑΣΜΟΥ - Βήματα 1,2

  1. Εισαγάγετε τον κωδικό επαλήθευσης που λάβατε στο email. Να θυμάστε ότι έχετε μόνο 60 δευτερόλεπτα για να εισαγάγετε τον κωδικό!
  2. Στη συνέχεια, ορίστε τον κωδικό πρόσβασης σύνδεσης.

ΕΓΓΡΑΦΗ ΝΕΟΥ ΛΟΓΑΡΙΑΣΜΟΥ - Βήματα 3,4

ΒΗΜΑ 3 - ΣΥΝΔΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΣΕ WI-FI

Μετά την εγκατάσταση της εφαρμογής και τη δημιουργία λογαριασμού:

  1. Ενεργοποιήστε το Wi-Fi και το Bluetooth στο smartphone σας. Είναι καλύτερο να συνδέσετε το κινητό στο δίκτυο Wi-Fi στο οποίο θέλετε να αντιστοιχίσετε τον θερμοστάτη.
  2. Βεβαιωθείτε ότι ο θερμοστάτης είναι ενεργοποιημένος. Στη συνέχεια, πατήστε και κρατήστε πατημένα τα κουμπιά στον θερμοστάτη για περίπου 3 δευτερόλεπτα μέχρι η οθόνη να δείξει „PA". Στη συνέχεια, αφήστε τα πλήκτρα. Η λειτουργία σύζευξης θα ξεκινήσει.

ΣΥΝΔΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΣΕ WI-FI - Βήματα 1,2

  1. Στην εφαρμογή, επιλέξτε: „Add Device" (Προσθήκη συσκευής).
  2. Στη συνέχεια, επιλέξτε: „Auto Scan" (Αυτόματη σάρωση).

ΣΥΝΔΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΣΕ WI-FI - Βήματα 3,4

  1. Αφού βρείτε τον θερμοστάτη, μεταβείτε στο „Next" (Επόμενο).
  2. Επιλέξτε το δίκτυο Wi-Fi στο οποίο θα λειτουργεί ο θερμοστάτης και εισαγάγετε τον κωδικό πρόσβασης αυτού του δικτύου.

ΣΥΝΔΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΣΕ WI-FI - Βήματα 5,6

  1. Περιμένετε να διαμορφώσει η εφαρμογή τον θερμοστάτη με το επιλεγμένο δίκτυο Wi-Fi.
  2. Μεταβείτε στο „NEXT" (ΕΠΟΜΕΝΟ).

ΣΥΝΔΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΣΕ WI-FI - Βήματα 7,8

  1. Ονομάστε τη συσκευή και κάντε κλικ στο „Done" (Τέλος).
  2. Ο θερμοστάτης έχει εγκατασταθεί και εμφανίζει την κύρια διεπαφή.

ΣΥΝΔΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΣΕ WI-FI - Βήματα 9,10

Πώς να διορθώσετε το πρόβλημα;

ΠΕΡΙΓΡΑΦΗ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ
Δεν εμφανίζεται το εικονίδιο σύνδεσης στο internet (Διαδίκτυο) στον θερμοστάτη. Ο θερμοστάτης δεν είναι συνδεδεμένος στο Internet (Διαδίκτυο). Ελέγξτε τη σύνδεση μεταξύ θερμοστάτη και Internet (Διαδίκτυο). Σε αυτήν την περίπτωση, είναι δυνατός ο τοπικός έλεγχος του θερμοστάτη χρησιμοποιώντας μια κινητή συσκευή. Η κινητή συσκευή και ο θερμοστάτης πρέπει να βρίσκονται στο ίδιο δίκτυο Wi-Fi.
Το εικονίδιο σύνδεσης Wi-Fi αναβοσβήνει στον θερμοστάτη.
  1. Το δίκτυο Wi-Fi στο οποίο εγκαταστάθηκε ο θερμοστάτης είναι απενεργοποιημένο. Ελέγξτε τον δρομολογητή και τη σύνδεση Wi-Fi. Σε αυτήν την περίπτωση, είναι δυνατός ο τοπικός έλεγχος του θερμοστάτη μέσω Bluetooth. Η κινητή συσκευή πρέπει να έχει πρόσβαση στο Internet (Διαδίκτυο) (μέσω Wi-Fi ή δεδομένων κινητής τηλεφωνίας) και να βρίσκεται κοντά στον θερμοστάτη.
  2. Ο θερμοστάτης βρίσκεται σε λειτουργία σύζευξης. Εγκαταστήστε ξανά τον θερμοστάτη.
Ο θερμοστάτης εμφανίζει σφάλμα E2. Ελέγξτε ή συνδέστε τον εξωτερικό αισθητήρα θερμοκρασίας.
Ο θερμοστάτης έχει την οθόνη απενεργοποιημένη. Ελέγξτε αν συνδέσατε σωστά τα καλώδια ή αν ο θερμοστάτης δεν είναι απενεργοποιημένος στην εφαρμογή.

Επαναφορά προεπιλεγμένων ρυθμίσεων

Για να επαναφέρετε τις προεπιλεγμένες ρυθμίσεις του θερμοστάτη, κρατήστε πατημένα τα κουμπιά + για περίπου 8 δευτερόλεπτα. Θα εμφανιστεί η ένδειξη „FA". Μετά από όλα, ο θερμοστάτης θα περάσει από μια προεπιλεγμένη ακολουθία επαναφοράς και θα εμφανίσει την κύρια οθόνη.
