ENGO Controls E10W230WIFI, E10B230WIFI - Hitri vodnik za Wi-Fi termostat

Vsebina

Uvod

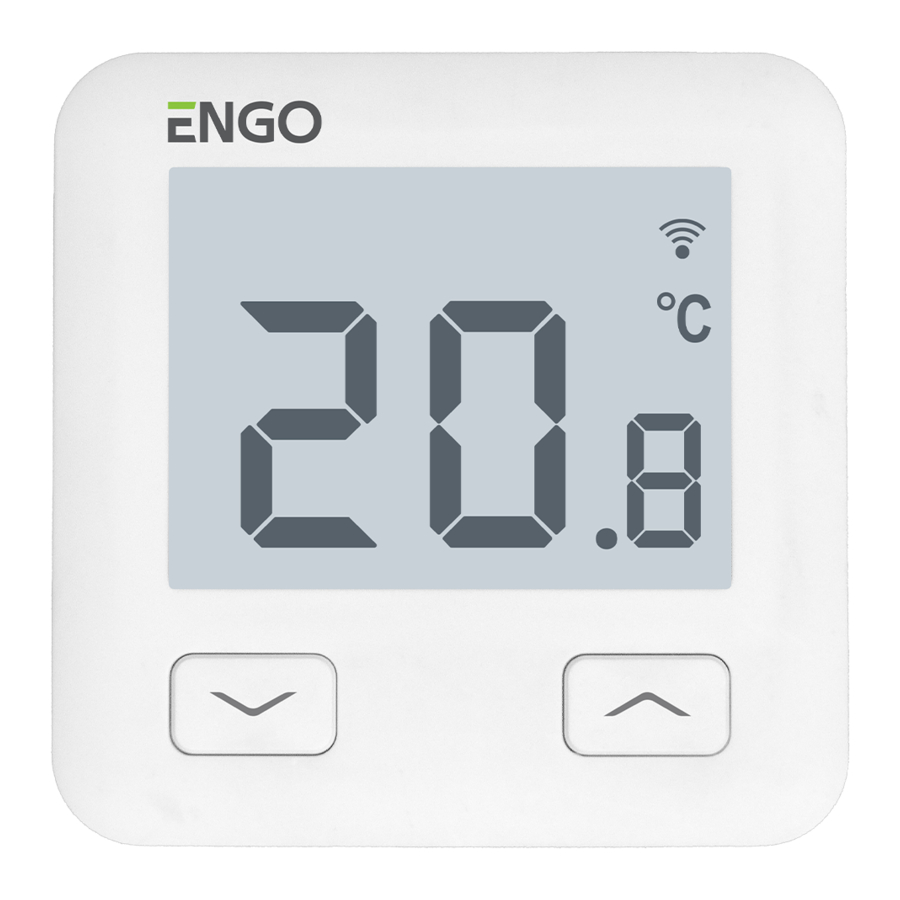

E10 je žični temperaturni termostat z modulom WiFi in Bluetooth. Omogoča ekonomično in ekološko upravljanje katere koli vrste ogrevanja. Omogoča daljinsko upravljanje ogrevalnega sistema z aplikacijo ENGO Controls / Tuya Smart. Odlikuje ga jasen meni in množica uporabnih funkcij. Programiranje E10 je zelo preprosto in vam omogoča, da ogrevalni cikel prilagodite dnevnemu ritmu uporabnika. Model je na voljo v beli in črni barvi.

Skladnost izdelka

Ta izdelek je v skladu z naslednjimi direktivami EU: 2014/53/EU, 2011/65/EU

Tehnične informacije

Napajanje 230V AC 50 Hz
Največji tok 3(1)A
Temperaturno območje 5,0°C do 45,0°C
Natančnost prikaza temperature 0,1°C
Algoritem nadzora TPI ali histereza (±0,1°C - ±0,5°C)
Komunikacija WiFi 2,4 GHz
Vhod S1 - S2 Senzor temperature tal ali temperature zraka
Izhodni nadzor COM / NO (brez napetosti)
Razred zaščite IP IP30
Dimenzija [mm] 86 x 86 x 39 mm (14 mm po montaži v omarico Φ 60)

Opis povezave

Opis povezave

  1. Shema povezave za plinski kotel
  2. Shema povezave za črpalko / aktuator
  3. Shema povezave za krmilno omarico

    ECB08M230
    Krmilna omarica
Legenda: Pojasnilo simbolov:
Kotel - Priključek kotla*
  • Kontakti kotla za termostat ON/OFF (v skladu z navodili kotla)
 L, N - napajanje
COM, NO - izhod brez napetosti
Črpalka S1, S2 - izhod za temperaturni senzor
Ventil SL1 - 230V krmilni vhod v krmilni omarici
Temperaturni senzor varovalka

Opis ikone LCD + Opis gumbov

Opis gumbov

1. Ikona ogrevanja

2. Način zaščite pred zmrzaljo

3. Previsoka temperatura tal

4. Internet

5. Povezava z Wi-Fi

6. Trenutna sobna temperatura

7. Trenutna / nastavljena sobna temperatura

1. Gumb "DOWN" (dol)

2. Gumb "UP" (gor)

3. Gumb "RESTART" (ponovni zagon)

Namestitev Wi-Fi termostata v aplikaciji

Prepričajte se, da je vaš usmerjevalnik v dosegu vašega pametnega telefona. Prepričajte se, da ste povezani z internetom. To bo skrajšalo čas seznanjanja naprave.

1. KORAK - PRENESITE APLIKACIJO ENGO SMART

Prenesite aplikacijo ENGO Smart iz trgovine Google Play ali Apple App Store in jo namestite na svoj pametni telefon.


play.google.com


apps.apple.com

2. KORAK - REGISTRIRAJTE NOV RAČUN

Če želite registrirati nov račun, sledite spodnjim korakom:

  1. Kliknite »Register« (registriraj), da ustvarite nov račun.
  2. Vnesite svoj e-poštni naslov, na katerega bo poslana koda za preverjanje.

REGISTRIRAJTE NOV RAČUN - Koraki 1,2

  1. Vnesite kodo za preverjanje, ki ste jo prejeli v e-poštnem sporočilu. Ne pozabite, da imate samo 60 sekund časa za vnos kode!
  2. Nato nastavite geslo za prijavo.

REGISTRIRAJTE NOV RAČUN - Koraki 3,4

3. KORAK - POVEŽITE TERMOSTAT Z WI-FI

Po namestitvi aplikacije in ustvarjanju računa:

  1. Vklopite Wi-Fi in Bluetooth na svojem pametnem telefonu. Najbolje je, da mobilni telefon povežete z omrežjem Wi-Fi, ki mu želite dodeliti termostat.
  2. Prepričajte se, da je termostat vklopljen. Nato pritisnite in držite gumba na termostatu približno 3 sekunde, dokler se na zaslonu ne prikaže »PA«. Nato spustite tipke. Začel se bo način seznanjanja.

POVEŽITE TERMOSTAT Z WI-FI - Koraki 1,2

  1. V aplikaciji izberite: »Add Device« (dodaj napravo).
  2. Nato izberite: »Auto Scan« (samodejno iskanje).

POVEŽITE TERMOSTAT Z WI-FI - Koraki 3,4

  1. Ko najdete termostat, pojdite na »Next« (naprej).
  2. Izberite omrežje Wi-Fi, v katerem bo termostat deloval, in vnesite geslo tega omrežja.

POVEŽITE TERMOSTAT Z WI-FI - Koraki 5,6

  1. Počakajte, da aplikacija konfigurira termostat z izbranim omrežjem Wi-Fi.
  2. Pojdite na »NEXT« (naprej).

POVEŽITE TERMOSTAT Z WI-FI - Koraki 7,8

  1. Poimenujte napravo in kliknite »Done« (dokončaj).
  2. Termostat je nameščen in prikazuje glavni vmesnik.

POVEŽITE TERMOSTAT Z WI-FI - Koraki 9,10

Kako odpraviti težavo?

OPIS ODPRAVLJANJE TEŽAV
Ikona internetne povezave ni prikazana na termostatu. Termostat ni povezan z internetom. Preverite povezavo med termostatom in internetom. V tem primeru je mogoče termostat upravljati lokalno z mobilno napravo. Mobilna naprava in termostat morata biti v istem omrežju Wi-Fi.
Ikona povezave Wi-Fi utripa na termostatu.
  1. Omrežje Wi-Fi, v katerem je bil nameščen termostat, je izklopljeno. Preverite usmerjevalnik in povezavo Wi-Fi. V tem primeru je mogoče termostat upravljati lokalno prek povezave Bluetooth. Mobilna naprava mora imeti dostop do interneta (prek Wi-Fi ali mobilnih podatkov) in biti blizu termostata.
  2. Termostat je v načinu seznanjanja. Ponovno namestite termostat.
Termostat prikazuje napako E2. Preverite ali priključite zunanji temperaturni senzor.
Termostat ima izklopljen zaslon. Preverite, ali ste pravilno priključili žice ali pa termostat ni izklopljen v aplikaciji.

Obnovitev privzetih nastavitev

Če želite obnoviti privzete nastavitve termostata, pridržite gumba + približno 8 sekund. Prikazan bo napis »FA«. Nato bo termostat opravil privzeti postopek ponastavitve in prikazal glavni zaslon.
