ENGO Controls E10W230WIFI, E10B230WIFI - Wi-Fi Termostat Hızlı Kılavuz

İçerikler

1 Giriş
- 1.1 Ürün Uyumluluğu
- 1.2 Teknik Bilgiler
2 Bağlantı açıklaması
3 LCD simge açıklaması + Düğme açıklaması
4 Wi-Fi termostatının uygulamaya kurulumu
5 Sorun nasıl çözülür?
6 Varsayılan ayarları geri yükle
7 Referanslar
8 Kılavuzu indir
9 Diğer Dillerde

Giriş

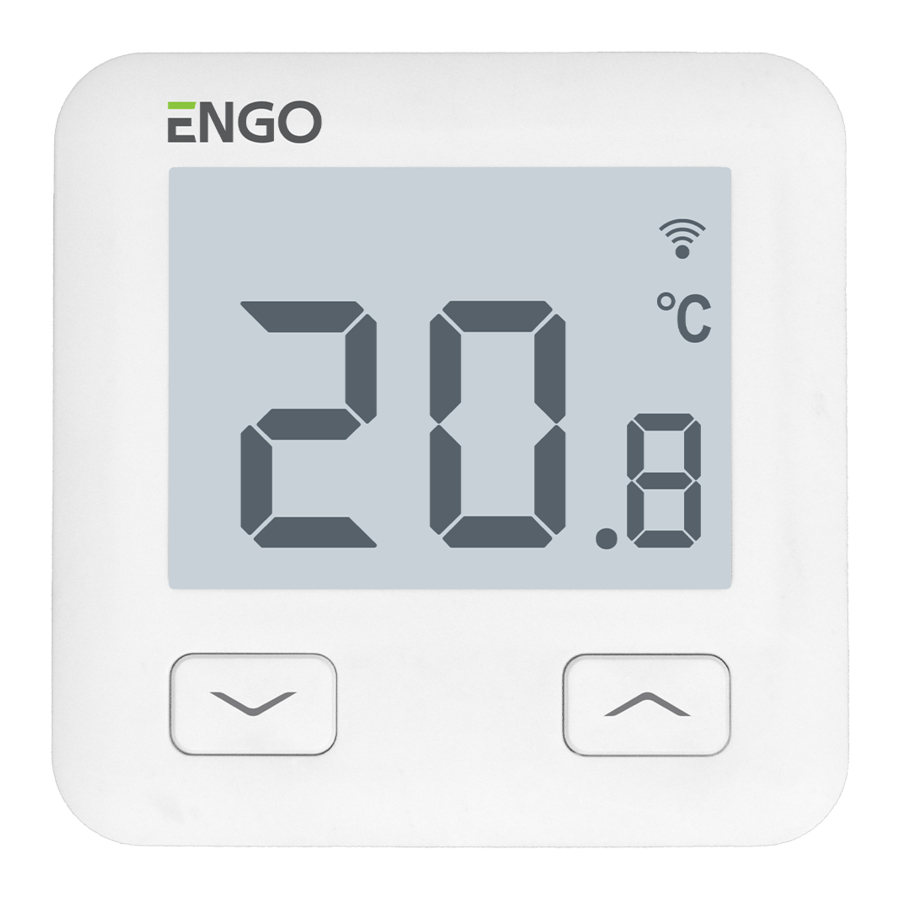

E10, WiFi ve Bluetooth modülüne sahip kablolu bir sıcaklık termostatıdır. Her tür ısıtmanın ekonomik ve ekolojik kontrolünü sağlar. ENGO Controls / Tuya Smart uygulamasını kullanarak ısıtma sisteminin uzaktan kontrolünü sağlar. Net bir menü ve çok sayıda kullanışlı fonksiyon ile karakterizedir. E10'u programlamak çok basittir ve ısıtma döngüsünü kullanıcının günlük ritmine göre ayarlamanıza olanak tanır. Model beyaz ve siyah renklerde mevcuttur.

Ürün Uyumluluğu

Bu ürün aşağıdaki AB Direktiflerine uygundur: 2014/53/EU, 2011/65/EU

Teknik Bilgiler

Güç kaynağı	230V AC 50 Hz
Maksimum akım	3(1)A
Sıcaklık aralığı	5,0°C ila 45,0°C
Ekran sıcaklık doğruluğu	0,1°C
Kontrol algoritması	TPI veya Histerezis (±0,1°C - ±0,5°C)
İletişim	WiFi 2,4 GHz
S1 - S2 girişi	Zemin sıcaklığı veya hava sıcaklığı sensörü
Çıkış kontrolü	COM / NO (voltajsız)
IP koruma sınıfı	IP30
Boyut [mm]	86 x 86 x 39 mm (kutuya montajdan sonra 14 mm Φ 60)

Bağlantı açıklaması

Gaz kazanı için bağlantı şeması
Pompa / aktüatör bağlantı şeması
Kontrol kutusuna bağlantı şeması

ECB08M230
Kontrol kutusu

	Açıklama:	Sembollerin açıklaması:
	Kazan - Kazan bağlantısı* AÇMA/KAPAMA termostatı için kazanın kontakları (kazanın talimatlarına göre)	L, N - güç kaynağı COM, NO - voltajsız çıkış
	Pompa	S1, S2 - sıcaklık sensörü için çıkış
	Vana	SL1 - kontrol kutusunda 230V kontrol girişi
	Sıcaklık sensörü	sigorta

LCD simge açıklaması + Düğme açıklaması

1. Isıtma simgesi

2. Don koruma modu

3. Aşırı zemin sıcaklığı

4. İnternet

5. Wi-Fi ile bağlantı

6. Mevcut oda sıcaklığı

7. Mevcut / ayar noktası oda sıcaklığı

1. "AŞAĞI" (Aşağı) düğmesi

2. "YUKARI" (Yukarı) düğmesi

3. "YENİDEN BAŞLAT" (Yeniden Başlat) düğmesi

Wi-Fi termostatının uygulamaya kurulumu

Yönlendiricinizin akıllı telefonunuzun menzilinde olduğundan emin olun. İnternete bağlı olduğunuzdan emin olun. Bu, cihazın eşleştirme süresini kısaltacaktır.

ADIM 1 - ENGO SMART UYGULAMASINI İNDİRİN

ENGO Smart uygulamasını Google Play veya Apple App Store'dan indirin ve akıllı telefonunuza yükleyin.

ADIM 2 - YENİ HESABI KAYDEDİN

Yeni bir hesap kaydetmek için lütfen aşağıdaki adımları izleyin:

Yeni hesap oluşturmak için "Kaydol" (Kaydol) seçeneğine tıklayın.
Doğrulama kodunun gönderileceği e-posta adresinizi girin.

E-postada aldığınız doğrulama kodunu girin. Kodu girmek için yalnızca 60 saniyeniz olduğunu unutmayın!
Ardından giriş şifresini ayarlayın.

ADIM 3 - TERMOSTATI WI-FI'YE BAĞLAYIN

Uygulamayı yükledikten ve bir hesap oluşturduktan sonra:

Akıllı telefonunuzda Wi-Fi ve Bluetooth'u açın. Termostatı atamak istediğiniz Wi-Fi ağına mobil cihazı bağlamak en iyisidir.
Termostatın açık olduğundan emin olun. Ardından ekranda "PA" (PA) görünene kadar termostat üzerindeki düğmeleri yaklaşık 3 saniye basılı tutun. Ardından tuşları bırakın. Eşleştirme modu başlatılacaktır.

Uygulamada şunu seçin: "Cihaz Ekle" ("Add Device").
Ardından şunu seçin: "Otomatik Tarama" ("Auto Scan").

Termostatı bulduktan sonra "İleri" ("Next") seçeneğine gidin.
Termostatın çalışacağı Wi-Fi ağını seçin ve bu ağın şifresini girin.

Uygulamanın termostatı seçilen Wi-Fi ağıyla yapılandırmasını bekleyin.
"İLERİ" ("NEXT") seçeneğine gidin.

Cihazı adlandırın ve "Bitti" ("Done") seçeneğine tıklayın.
Termostat kuruldu ve ana arayüzü görüntülüyor.

Sorun nasıl çözülür?

AÇIKLAMA	SORUN GİDERME
Termostat üzerinde internet bağlantısı simgesi görüntülenmiyor.	Termostat internete bağlı değil. Termostat ve internet arasındaki bağlantıyı kontrol edin. Bu durumda, termostatı bir mobil cihaz kullanarak yerel olarak kontrol etmek mümkündür. Mobil cihaz ve termostat aynı Wi-Fi ağında olmalıdır.
Wi-Fi bağlantı simgesi termostat üzerinde yanıp sönüyor.	Termostatın kurulu olduğu Wi-Fi ağı kapalı. Yönlendiriciyi ve Wi-Fi bağlantısını kontrol edin. Bu durumda, termostatı Bluetooth üzerinden yerel olarak kontrol etmek mümkündür. Mobil cihazın internete (Wi-Fi veya mobil veri yoluyla) erişimi olmalı ve termostatın yakınında bulunmalıdır. Termostat eşleştirme modunda. Termostatı yeniden kurun.
Termostat E2 hatası görüntülüyor.	Harici sıcaklık sensörünü kontrol edin veya bağlayın.
Termostatın ekranı kapalı.	Kabloları doğru bağlayıp bağlamadığınızı veya termostatın uygulamada kapalı olup olmadığını kontrol edin.

Varsayılan ayarları geri yükle

Termostatın varsayılan ayarlarını geri yüklemek için, + düğmelerini yaklaşık 8 saniye basılı tutun. "FA" (FA) monitörü görüntülenecektir. Sonuç olarak, termostat varsayılan bir sıfırlama dizisinden geçecek ve ana ekranı görüntüleyecektir.
