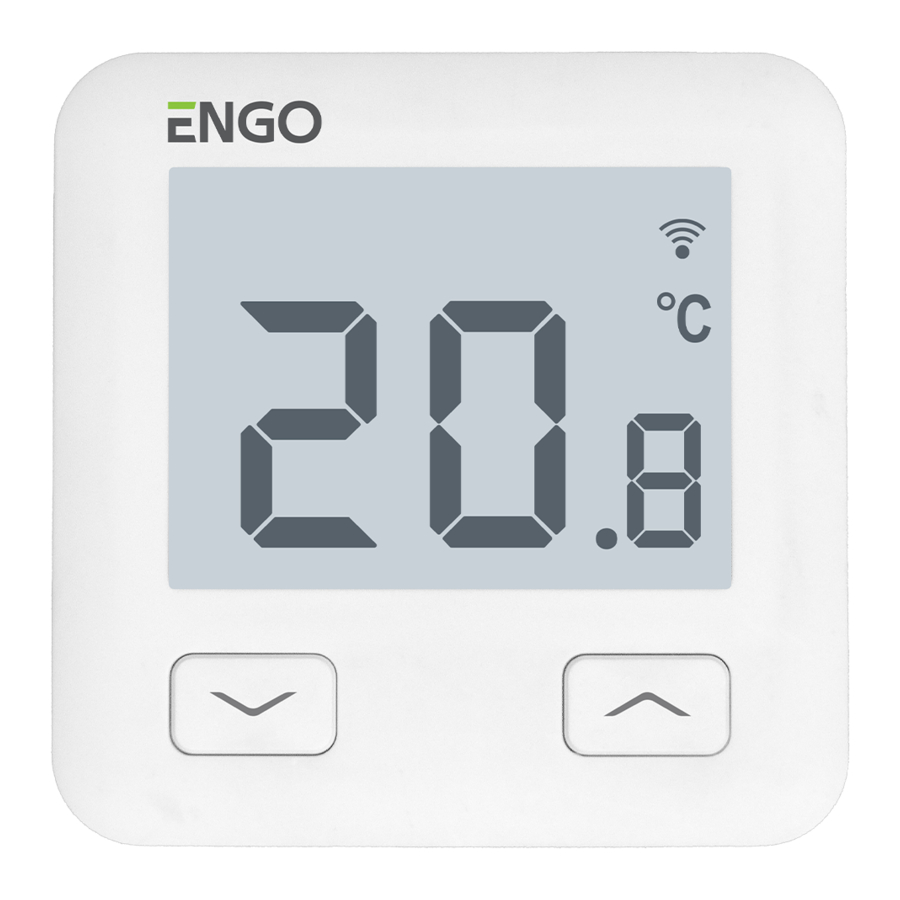

ENGO Controls E10W230WIFI, E10B230WIFI - Wi-Fi termosztát rövid útmutató

Tartalom

Bevezetés

Az E10 egy vezetékes hőmérséklet-szabályozó termosztát WiFi és Bluetooth modullal. Lehetővé teszi bármilyen típusú fűtés gazdaságos és ökológiai szabályozását. Biztosítja a fűtési rendszer távvezérlését az ENGO Controls / Tuya Smart alkalmazás segítségével. Jellemzője a világos menü és a számos hasznos funkció. Az E10 programozása nagyon egyszerű, és lehetővé teszi a fűtési ciklus hozzáigazítását a felhasználó napi ritmusához. A modell fehér és fekete színben kapható.

Termékszabályozás

Ez a termék megfelel a következő EU irányelveknek: 2014/53/EU, 2011/65/EU

Műszaki információk

Tápellátás 230V AC 50 Hz
Max áram 3(1)A
Hőmérséklet tartomány 5,0°C és 45,0°C között
Kijelző hőmérséklet pontossága 0,1°C
Vezérlő algoritmus TPI vagy hiszterézis (±0,1°C - ±0,5°C)
Kommunikáció WiFi 2,4 GHz
S1 - S2 bemenet Padlóhőmérséklet vagy léghőmérséklet érzékelő
Kimeneti vezérlés COM / NO (feszültségmentes)
IP védettségi osztály IP30
Méret [mm] 86 x 86 x 39 mm (14 mm a dobozba szerelés után Φ 60)

Csatlakozási leírás

Csatlakozási leírás

  1. Csatlakozási rajz gázkazánhoz
  2. Csatlakozási rajz szivattyúhoz / működtetőhöz
  3. Csatlakozási rajz a vezérlődobozhoz

    ECB08M230
    Vezérlődoboz
Jelmagyarázat: Szimbólumok magyarázata:
Kazán - Kazán csatlakozás*
  • A kazán érintkezői a termosztát BE/KI kapcsolásához (a kazán használati utasításának megfelelően)
 L, N - tápegység
COM, NO - feszültségmentes kimenet
Szivattyú S1, S2 - kimenet a hőmérséklet-érzékelőhöz
Szelep SL1 - 230V vezérlő bemenet a vezérlődobozban
Hőmérséklet-érzékelő biztosíték

LCD ikon leírás + Gomb leírás

Gomb leírás

1. Fűtés ikon

2. Fagyvédelmi mód

3. Túlzott padlóhőmérséklet

4. Internet

5. Kapcsolat Wi-Fi-vel

6. Aktuális szobahőmérséklet

7. Aktuális / beállított szobahőmérséklet

1. "DOWN" (le) gomb

2. "UP" (fel) gomb

3. "RESTART" (újraindítás) gomb

A Wi-Fi termosztát telepítése az alkalmazásban

Győződjön meg arról, hogy az útválasztó hatótávolságon belül van az okostelefonjához. Győződjön meg arról, hogy csatlakozik az internethez. Ez csökkenti az eszköz párosítási idejét.

1. LÉPÉS - TÖLTSE LE AZ ENGO SMART ALKALMAZÁST

Töltse le az ENGO Smart alkalmazást a Google Play-ből vagy az Apple App Store-ból, és telepítse az okostelefonjára.


play.google.com


apps.apple.com

2. LÉPÉS - ÚJ FIÓK REGISZTRÁLÁSA

Új fiók regisztrálásához kövesse az alábbi lépéseket:

  1. Kattintson a „Register" (Regisztráció) gombra új fiók létrehozásához.
  2. Adja meg az e-mail címét, amelyre az ellenőrző kódot elküldjük.

ÚJ FIÓK REGISZTRÁLÁSA - 1,2. lépés

  1. Adja meg az e-mailben kapott ellenőrző kódot. Ne feledje, hogy csak 60 másodperce van a kód megadására!
  2. Ezután állítsa be a bejelentkezési jelszót.

ÚJ FIÓK REGISZTRÁLÁSA - 3,4. lépés

3. LÉPÉS - A TERMOSZTÁT CSATLAKOZTATÁSA WI-FI-HEZ

Az alkalmazás telepítése és fiók létrehozása után:

  1. Kapcsolja be a Wi-Fi-t és a Bluetooth-t az okostelefonján. A legjobb, ha a mobilt ahhoz a Wi-Fi hálózathoz csatlakoztatja, amelyhez a termosztátot hozzá szeretné rendelni.
  2. Győződjön meg arról, hogy a termosztát be van kapcsolva. Ezután nyomja meg és tartsa lenyomva a gombokat a termosztáton kb. 3 másodpercig, amíg a kijelzőn meg nem jelenik a „PA". Ezután engedje el a gombokat. A párosítási mód elindul.

A TERMOSZTÁT CSATLAKOZTATÁSA WI-FI-HEZ - 1,2. lépés

  1. Az alkalmazásban válassza ki: „Add Device" (Eszköz hozzáadása).
  2. Ezután válassza ki: „Auto Scan" (Automatikus keresés).

A TERMOSZTÁT CSATLAKOZTATÁSA WI-FI-HEZ - 3,4. lépés

  1. A termosztát megtalálása után lépjen a „Next" (Tovább) gombra.
  2. Válassza ki a Wi-Fi hálózatot, amelyben a termosztát működni fog, és adja meg a hálózat jelszavát.

A TERMOSZTÁT CSATLAKOZTATÁSA WI-FI-HEZ - 5,6. lépés

  1. Várja meg, amíg az alkalmazás konfigurálja a termosztátot a kiválasztott Wi-Fi hálózattal.
  2. Lépjen a „NEXT" (KÖVETKEZŐ) gombra.

A TERMOSZTÁT CSATLAKOZTATÁSA WI-FI-HEZ - 7,8. lépés

  1. Nevezze el az eszközt, és kattintson a „Done" (Kész) gombra.
  2. A termosztát telepítve van, és megjeleníti a fő felületet.

A TERMOSZTÁT CSATLAKOZTATÁSA WI-FI-HEZ - 9,10. lépés

Hogyan lehet megoldani a problémát?

LEÍRÁS HIBAELHÁRÍTÁS
Az internetkapcsolat ikon nem jelenik meg a termosztáton. A termosztát nincs csatlakoztatva az internethez. Ellenőrizze a termosztát és az internet közötti kapcsolatot. Ebben az esetben a termosztát helyben vezérelhető mobileszköz segítségével. A mobileszköznek és a termosztátnak ugyanazon a Wi-Fi hálózaton kell lennie.
A Wi-Fi kapcsolat ikon villog a termosztáton.
  1. A Wi-Fi hálózat, amelyen a termosztát telepítve volt, ki van kapcsolva. Ellenőrizze az útválasztót és a Wi-Fi kapcsolatot. Ebben az esetben a termosztát helyben vezérelhető Bluetooth-on keresztül. A mobileszköznek internet-hozzáféréssel kell rendelkeznie (Wi-Fi-n vagy mobil adaton keresztül), és a termosztát közelében kell lennie.
  2. A termosztát párosítási módban van. Telepítse újra a termosztátot.
A termosztát E2 hibát jelez. Ellenőrizze vagy csatlakoztassa a külső hőmérséklet-érzékelőt.
A termosztát kijelzője ki van kapcsolva. Ellenőrizze, hogy helyesen csatlakoztatta-e a vezetékeket, vagy hogy a termosztát nincs-e kikapcsolva az alkalmazásban.

Alapértelmezett beállítások visszaállítása

A termosztát alapértelmezett beállításainak visszaállításához tartsa lenyomva a + gombokat kb. 8 másodpercig. A „FA" monit fog megjelenni. Végül a termosztát végigmegy egy alapértelmezett visszaállítási sorozaton, és megjeleníti a fő képernyőt.
