ENGO Controls E10W230WIFI, E10B230WIFI - Guia Rápido do Termostato Wi-Fi

Conteúdo

Introdução

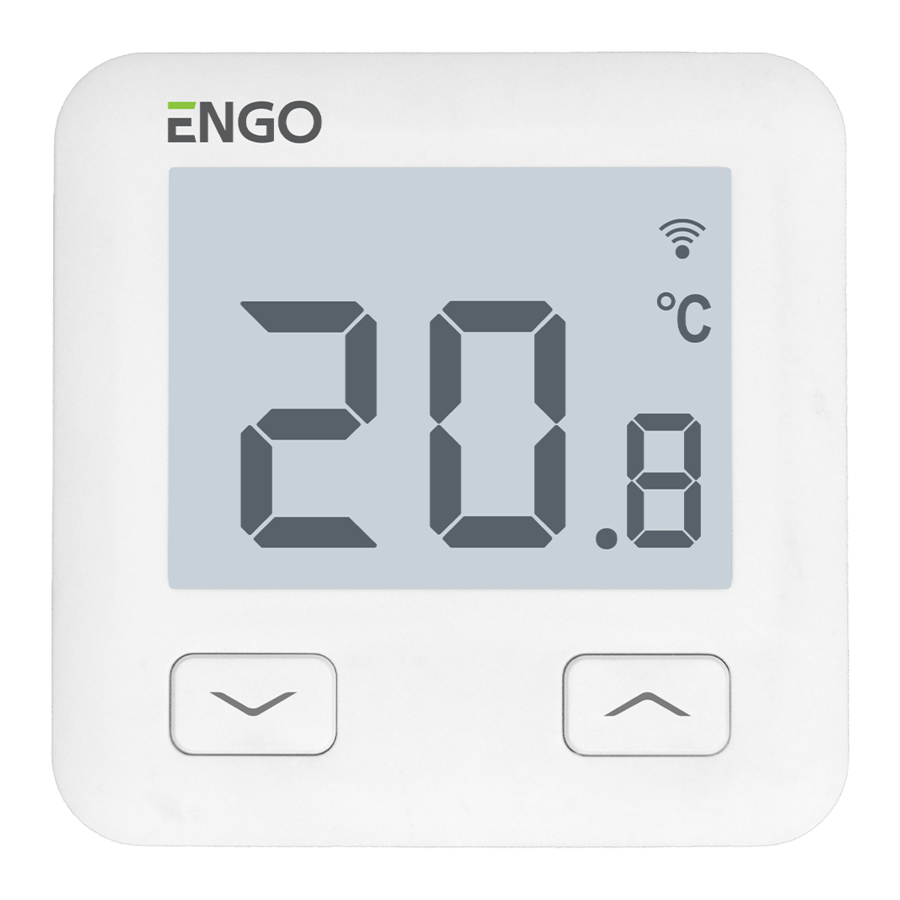

O E10 é um termostato de temperatura com fio com um módulo Wi-Fi e Bluetooth. Ele permite o controle econômico e ecológico de qualquer tipo de aquecimento. Fornece controle remoto do sistema de aquecimento usando o aplicativo ENGO Controls / Tuya Smart. Caracteriza-se por um menu claro e uma variedade de funções úteis. Programar o E10 é muito simples e permite ajustar o ciclo de aquecimento ao ritmo diário do usuário. O modelo está disponível em branco e preto.

Conformidade do Produto

Este produto está em conformidade com as seguintes Diretivas da UE: 2014/53/EU, 2011/65/EU

Informações Técnicas

Fonte de alimentação 230V AC 50 Hz
Corrente máxima 3(1)A
Faixa de temperatura 5,0°C a 45,0°C
Precisão da temperatura de exibição 0,1°C
Algoritmo de controle TPI ou Histerese (±0,1°C - ±0,5°C)
Comunicação WiFi 2,4 GHz
Entrada S1 - S2 Sensor de temperatura do piso ou sensor de temperatura do ar
Controle de saída COM / NO (sem tensão)
Classe de proteção IP IP30
Dimensão [mm] 86 x 86 x 39 mm (14 mm após a montagem na caixa Φ 60)

Descrição da conexão

Descrição da conexão

  1. Diagrama de conexão para caldeira a gás
  2. Diagrama de conexão para bomba / atuador
  3. Diagrama de conexão para a caixa de controle

    ECB08M230
    Caixa de controle
Legenda: Explicação dos símbolos:
Caldeira - Conexão da caldeira*
  • Contatos da caldeira para termostato ON/OFF (ligado/desligado) (de acordo com as instruções da caldeira)
 L, N - fonte de alimentação
COM, NO - saída sem tensão
Bomba S1, S2 - saída para sensor de temperatura
Válvula SL1 - entrada de controle de 230V na caixa de controle
Sensor de temperatura fusível

Descrição do ícone do LCD + Descrição do botão

Descrição do botão

1. Ícone de aquecimento

2. Modo de proteção contra congelamento

3. Temperatura excessiva do piso

4. Internet

5. Conexão com Wi-Fi

6. Temperatura ambiente atual

7. Temperatura ambiente atual / de ajuste

1. Botão "DOWN" (baixo)

2. Botão "UP" (cima)

3. Botão "RESTART" (reiniciar)

Instalação do termostato Wi-Fi no aplicativo

Certifique-se de que seu roteador esteja dentro do alcance do seu smartphone. Certifique-se de estar conectado à Internet. Isso reduzirá o tempo de pareamento do dispositivo.

PASSO 1 - BAIXE O APLICATIVO ENGO SMART

Baixe o aplicativo ENGO Smart da Google Play ou da Apple App Store e instale-o em seu smartphone.


play.google.com


apps.apple.com

PASSO 2 - REGISTRE A NOVA CONTA

Para registrar uma nova conta, siga os passos abaixo:

  1. Clique em "Register" (Registrar) para criar uma nova conta.
  2. Insira seu endereço de e-mail para o qual o código de verificação será enviado.

REGISTRE A NOVA CONTA - Passos 1,2

  1. Insira o código de verificação recebido no e-mail. Lembre-se de que você tem apenas 60 segundos para inserir o código!
  2. Em seguida, defina a senha de login.

REGISTRE A NOVA CONTA - Passos 3,4

PASSO 3 - CONECTE O TERMOSTATO AO WI-FI

Depois de instalar o aplicativo e criar uma conta:

  1. Ligue o Wi-Fi e o Bluetooth em seu smartphone. É melhor conectar o celular à rede Wi-Fi à qual você deseja atribuir o termostato.
  2. Certifique-se de que o termostato esteja ligado. Em seguida, pressione e segure os botões no termostato por aproximadamente 3 segundos até que o visor mostre "PA". Em seguida, solte as teclas. O modo de pareamento será iniciado.

CONECTE O TERMOSTATO AO WI-FI - Passos 1,2

  1. No aplicativo, selecione: "Add Device" (Adicionar Dispositivo).
  2. Em seguida, escolha: "Auto Scan" (Digitalização Automática).

CONECTE O TERMOSTATO AO WI-FI - Passos 3,4

  1. Depois de encontrar o termostato, vá em "Next" (Próximo).
  2. Selecione a rede Wi-Fi na qual o termostato irá operar e insira a senha desta rede.

CONECTE O TERMOSTATO AO WI-FI - Passos 5,6

  1. Aguarde o aplicativo configurar o termostato com a rede Wi-Fi selecionada.
  2. Vá em "NEXT" (PRÓXIMO).

CONECTE O TERMOSTATO AO WI-FI - Passos 7,8

  1. Nomeie o dispositivo e clique em "Done" (Concluído).
  2. O termostato foi instalado e exibe a interface principal.

CONECTE O TERMOSTATO AO WI-FI - Passos 9,10

Como corrigir o problema?

DESCRIÇÃO SOLUÇÃO DE PROBLEMAS
O ícone de conexão com a internet não é exibido no termostato. O termostato não está conectado à Internet. Verifique a conexão entre o termostato e a Internet. Neste caso, é possível controlar o termostato localmente usando um dispositivo móvel. O dispositivo móvel e o termostato devem estar na mesma rede Wi-Fi.
O ícone de conexão Wi-Fi está piscando no termostato.
  1. A rede Wi-Fi na qual o termostato foi instalado está desligada. Verifique o roteador e a conexão Wi-Fi. Neste caso, é possível controlar o termostato localmente via Bluetooth. O dispositivo móvel deve ter acesso à Internet (via Wi-Fi ou dados móveis) e estar próximo ao termostato.
  2. O termostato está no modo de pareamento. Reinstale o termostato.
Termostato exibe erro E2. Verifique ou conecte o sensor de temperatura externo.
O termostato está com o visor desligado. Verifique se você conectou os fios corretamente ou se o termostato não está desligado no aplicativo.

Restaurar as configurações padrão

Para restaurar as configurações padrão do termostato, mantenha pressionados os botões + por aproximadamente 8 segundos. O monitor "FA" será exibido. Depois de tudo, o termostato passará por uma sequência de reset padrão e exibirá a tela principal.
