ENGO Controls E10W230WIFI, E10B230WIFI - Krótki przewodnik po termostacie Wi-Fi

Zawartość

Wprowadzenie

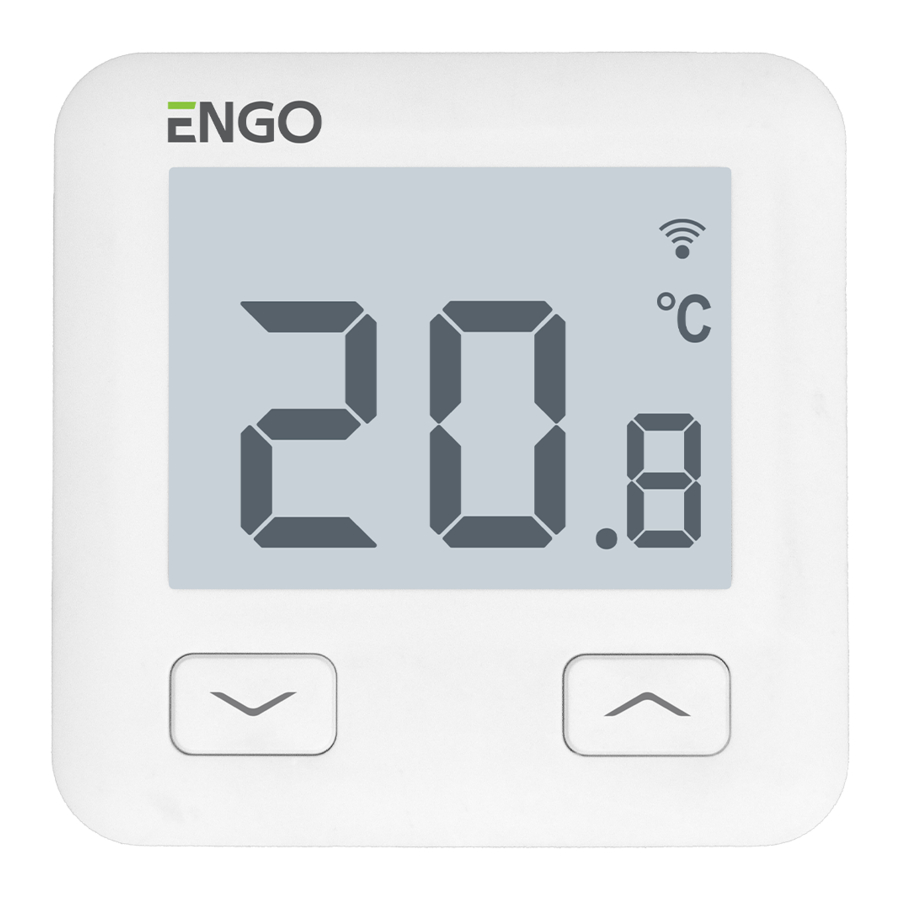

E10 to przewodowy termostat temperatury z modułem WiFi i Bluetooth. Umożliwia ekonomiczne i ekologiczne sterowanie każdym rodzajem ogrzewania. Zapewnia zdalne sterowanie systemem grzewczym za pomocą aplikacji ENGO Controls / Tuya Smart. Charakteryzuje się przejrzystym menu i mnóstwem przydatnych funkcji. Programowanie E10 jest bardzo proste i pozwala dostosować cykl grzewczy do dziennego rytmu użytkownika. Model dostępny jest w kolorze białym i czarnym.

Zgodność produktu

Ten produkt jest zgodny z następującymi dyrektywami UE: 2014/53/UE, 2011/65/UE

Informacje techniczne

Zasilanie 230V AC 50 Hz
Maksymalny prąd 3(1)A
Zakres temperatur 5,0°C do 45,0°C
Dokładność wyświetlanej temperatury 0,1°C
Algorytm sterowania TPI lub Histereza (±0,1°C - ±0,5°C)
Komunikacja WiFi 2,4 GHz
Wejście S1 - S2 Czujnik temperatury podłogi lub czujnik temperatury powietrza
Sterowanie wyjściem COM / NO (beznapięciowe)
Klasa ochrony IP IP30
Wymiary [mm] 86 x 86 x 39 mm (14 mm po zamontowaniu w puszce Φ 60)

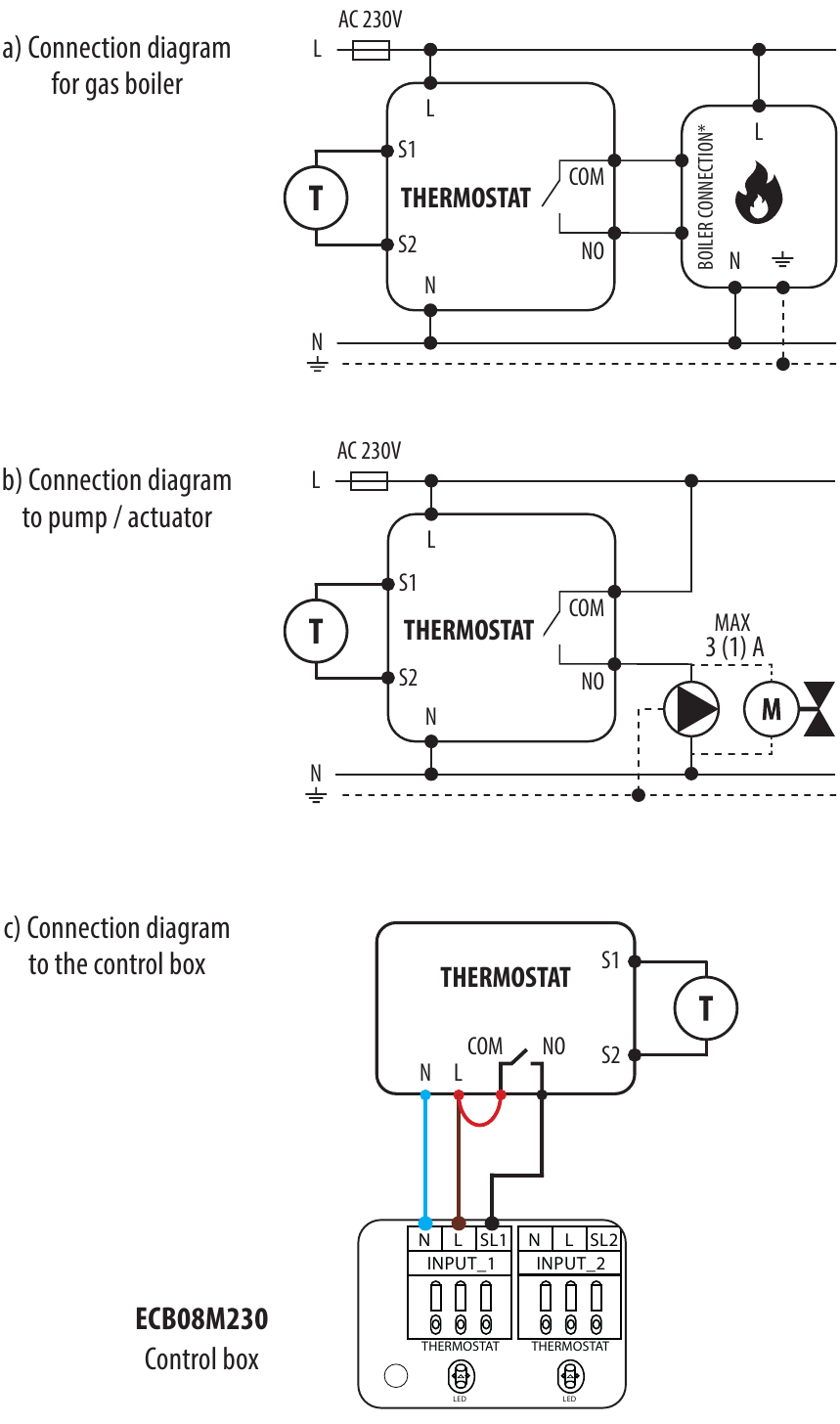

Opis połączeń

Opis połączeń

  1. Schemat podłączenia do kotła gazowego
  2. Schemat podłączenia do pompy / siłownika
  3. Schemat podłączenia do skrzynki sterowniczej

    ECB08M230
    Skrzynka sterownicza
Legenda: Wyjaśnienie symboli:
Kocioł - Podłączenie kotła*
  • Styki kotła dla termostatu ON/OFF (zgodnie z instrukcją kotła)
 L, N - zasilanie
COM, NO - wyjście beznapięciowe
Pompa S1, S2 - wyjście dla czujnika temperatury
Zawór SL1 - wejście sterujące 230V w skrzynce sterowniczej
Czujnik temperatury bezpiecznik

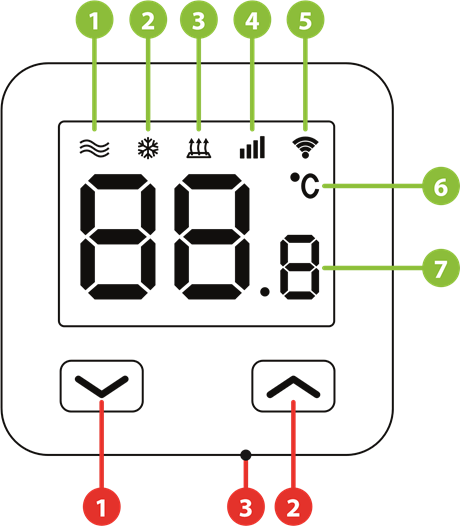

Opis ikon LCD + Opis przycisków

Opis przycisków

1. Ikona ogrzewania

2. Tryb ochrony przed zamarzaniem

3. Zbyt wysoka temperatura podłogi

4. Internet

5. Połączenie z Wi-Fi

6. Aktualna temperatura w pomieszczeniu

7. Aktualna / zadana temperatura w pomieszczeniu

1. Przycisk "DOWN" ("W dół")

2. Przycisk "UP" ("W górę")

3. Przycisk "RESTART" ("Uruchom ponownie")

Instalacja termostatu Wi-Fi w aplikacji

Upewnij się, że router znajduje się w zasięgu smartfona. Upewnij się, że masz połączenie z Internetem. Skróci to czas parowania urządzenia.

KROK 1 - POBIERZ APLIKACJĘ ENGO SMART

Pobierz aplikację ENGO Smart z Google Play lub Apple App Store i zainstaluj ją na swoim smartfonie.


play.google.com


apps.apple.com

KROK 2 - ZAREJESTRUJ NOWE KONTO

Aby zarejestrować nowe konto, wykonaj następujące kroki:

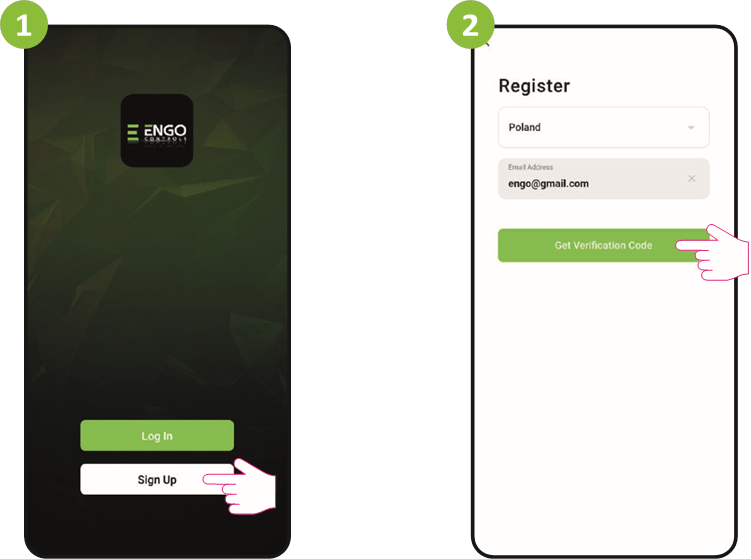

  1. Kliknij „Register" ("Zarejestruj się"), aby utworzyć nowe konto.
  2. Wprowadź swój adres e-mail, na który zostanie wysłany kod weryfikacyjny.

ZAREJESTRUJ NOWE KONTO - Kroki 1,2

  1. Wprowadź kod weryfikacyjny otrzymany w wiadomości e-mail. Pamiętaj, że masz tylko 60 sekund na wprowadzenie kodu!
  2. Następnie ustaw hasło logowania.

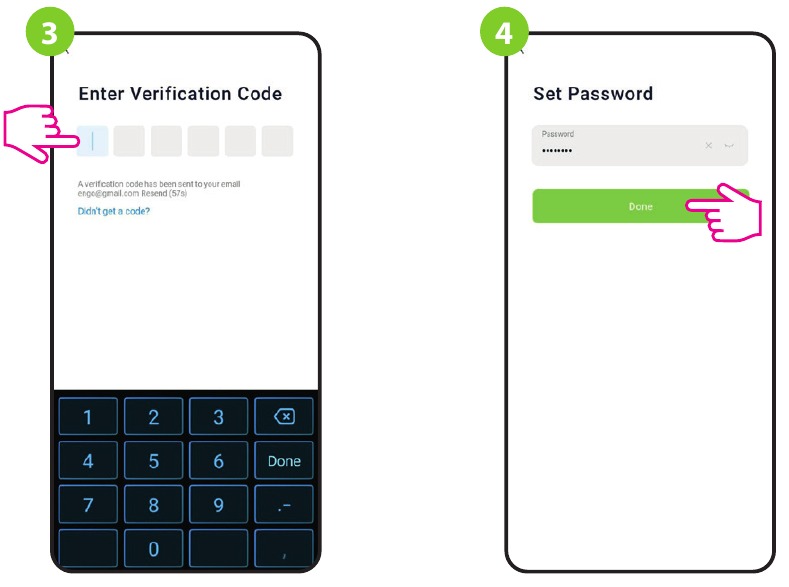

ZAREJESTRUJ NOWE KONTO - Kroki 3,4

KROK 3 - PODŁĄCZ TERMOSTAT DO WI-FI

Po zainstalowaniu aplikacji i utworzeniu konta:

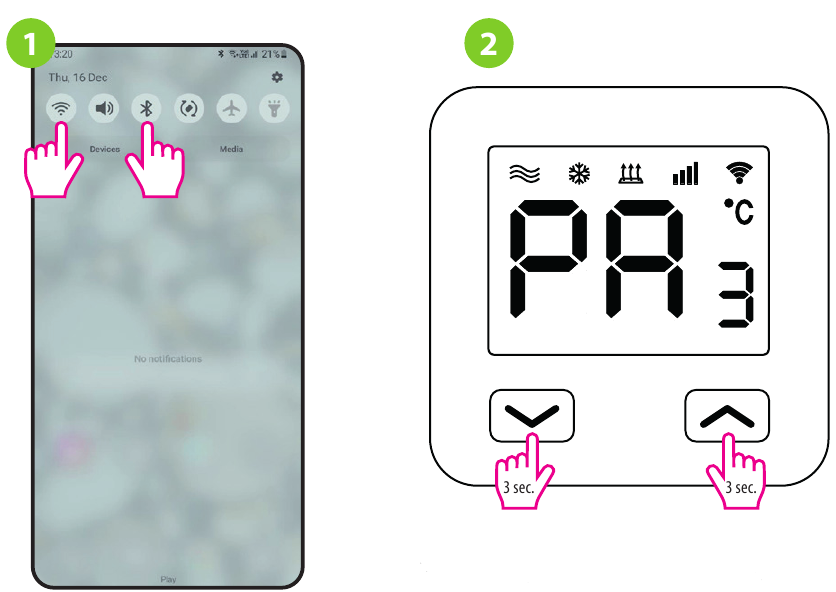

  1. Włącz Wi-Fi i Bluetooth na swoim smartfonie. Najlepiej podłączyć telefon do sieci Wi-Fi, do której chcesz przypisać termostat.
  2. Upewnij się, że termostat jest włączony. Następnie naciśnij i przytrzymaj przyciski na termostacie przez ok. 3 sekundy, aż na wyświetlaczu pojawi się „PA". Następnie zwolnij przyciski. Zostanie uruchomiony tryb parowania.

PODŁĄCZ TERMOSTAT DO WI-FI - Kroki 1,2

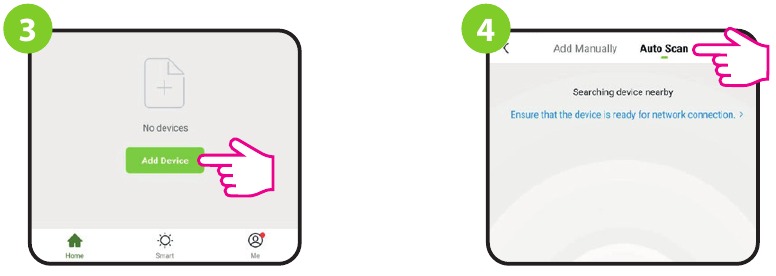

  1. W aplikacji wybierz: „Add Device" ("Dodaj urządzenie").
  2. Następnie wybierz: „Auto Scan" ("Automatyczne skanowanie").

PODŁĄCZ TERMOSTAT DO WI-FI - Kroki 3,4

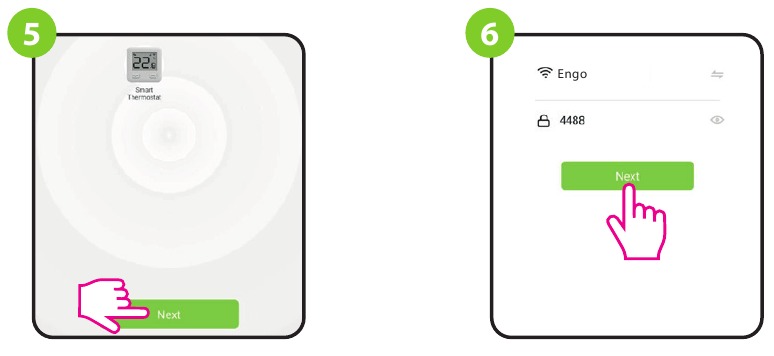

  1. Po znalezieniu termostatu przejdź do „Next" ("Dalej").
  2. Wybierz sieć Wi-Fi, w której będzie działał termostat i wprowadź hasło do tej sieci.

PODŁĄCZ TERMOSTAT DO WI-FI - Kroki 5,6

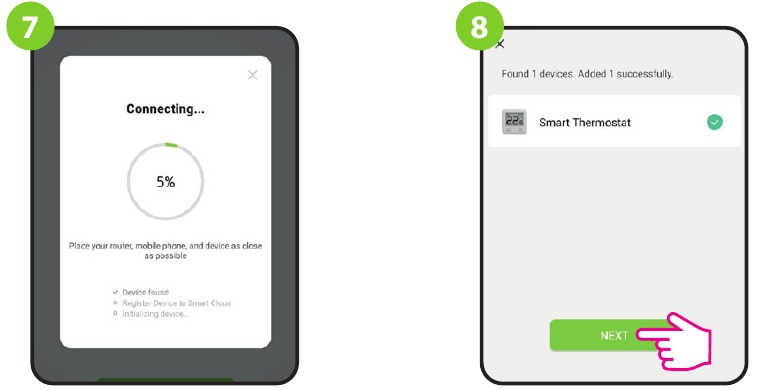

  1. Poczekaj, aż aplikacja skonfiguruje termostat z wybraną siecią Wi-Fi.
  2. Przejdź do „NEXT" ("Dalej").

PODŁĄCZ TERMOSTAT DO WI-FI - Kroki 7,8

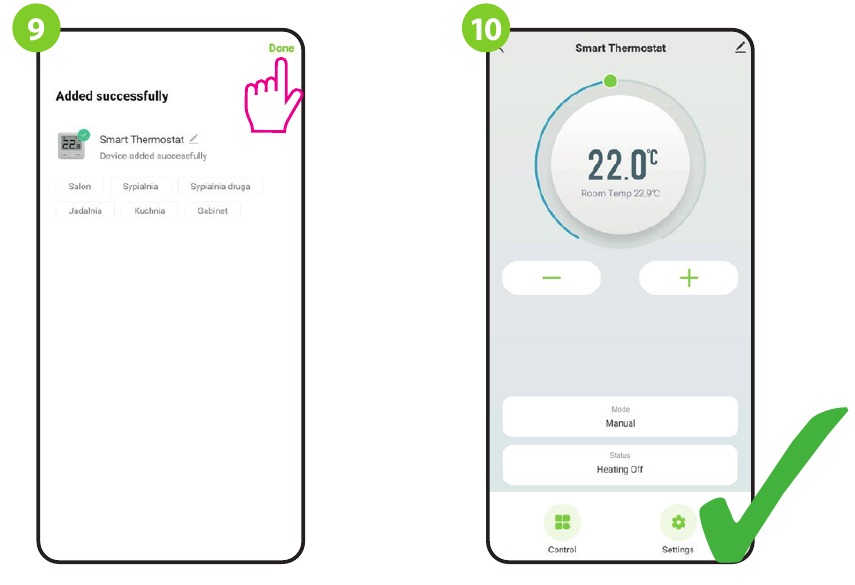

  1. Nazwij urządzenie i kliknij „Done" ("Gotowe").
  2. Termostat został zainstalowany i wyświetla główny interfejs.

PODŁĄCZ TERMOSTAT DO WI-FI - Kroki 9,10

Jak rozwiązać problem?

OPIS ROZWIĄZYWANIE PROBLEMÓW
Ikona połączenia internetowego nie jest wyświetlana na termostacie. Termostat nie jest podłączony do Internetu. Sprawdź połączenie między termostatem a Internetem. W takim przypadku możliwe jest sterowanie termostatem lokalnie za pomocą urządzenia mobilnego. Urządzenie mobilne i termostat muszą znajdować się w tej samej sieci Wi-Fi.
Ikona połączenia Wi-Fi miga na termostacie.
  1. Sieć Wi-Fi, w której zainstalowano termostat, jest wyłączona. Sprawdź router i połączenie Wi-Fi. W takim przypadku możliwe jest sterowanie termostatem lokalnie przez Bluetooth. Urządzenie mobilne musi mieć dostęp do Internetu (przez Wi-Fi lub dane mobilne) i znajdować się w pobliżu termostatu.
  2. Termostat jest w trybie parowania. Zainstaluj ponownie termostat.
Termostat wyświetla błąd E2. Sprawdź lub podłącz zewnętrzny czujnik temperatury.
Termostat ma wyłączony wyświetlacz. Sprawdź, czy prawidłowo podłączyłeś przewody lub czy termostat nie jest wyłączony w aplikacji.

Przywróć ustawienia domyślne

Aby przywrócić ustawienia domyślne termostatu, przytrzymaj przyciski + przez ok. 8 sekund. Zostanie wyświetlony komunikat „FA". Następnie termostat przejdzie przez domyślną sekwencję resetowania i wyświetli ekran główny.
www.engocontrols.com

Odniesienia

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz ENGO Controls E10W230WIFI, E10B230WIFI - Krótki przewodnik po termostacie Wi-Fi
