ENGO Controls E10W230WIFI, E10B230WIFI - Guía rápida del termostato Wi-Fi

Contenidos

Introducción

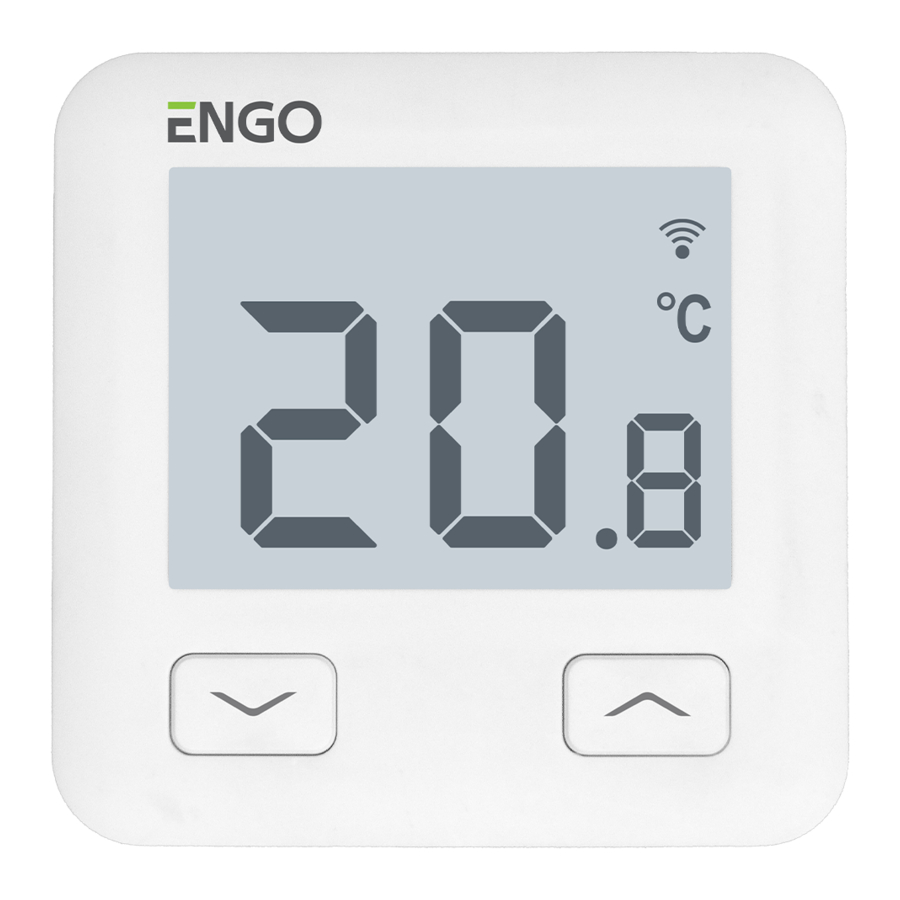

E10 es un termostato de temperatura cableado con un módulo WiFi y Bluetooth. Permite un control económico y ecológico de cualquier tipo de calefacción. Proporciona control remoto del sistema de calefacción mediante la aplicación ENGO Controls / Tuya Smart. Se caracteriza por un menú claro y una multitud de funciones útiles. La programación del E10 es muy sencilla y permite ajustar el ciclo de calefacción al ritmo diario del usuario. El modelo está disponible en blanco y negro.

Cumplimiento del producto

Este producto cumple con las siguientes Directivas de la UE: 2014/53/EU, 2011/65/EU

Información técnica

Fuente de alimentación 230V AC 50 Hz
Corriente máxima 3(1)A
Rango de temperatura 5,0°C a 45,0°C
Precisión de la temperatura mostrada 0,1°C
Algoritmo de control TPI o Histéresis (±0,1°C - ±0,5°C)
Comunicación WiFi 2,4 GHz
Entrada S1 - S2 Sensor de temperatura del suelo o sensor de temperatura del aire
Control de salida COM / NO (libre de tensión)
Clase de protección IP IP30
Dimensión [mm] 86 x 86 x 39 mm (14 mm después del montaje en caja Φ 60)

Descripción de la conexión

Descripción de la conexión

  1. Diagrama de conexión para caldera de gas
  2. Diagrama de conexión a bomba / actuador
  3. Diagrama de conexión a la caja de control

    ECB08M230
    Caja de control
Leyenda: Explicación de los símbolos:
Caldera - Conexión de la caldera*
  • Contactos de la caldera para el termostato ON/OFF (encendido/apagado) (según las instrucciones de la caldera)
 L, N - fuente de alimentación
COM, NO - salida libre de tensión
Bomba S1, S2 - salida para el sensor de temperatura
Válvula SL1 - entrada de control de 230V en la caja de control
Sensor de temperatura fusible

Descripción del icono LCD + Descripción del botón

Descripción del botón

1. Icono de calefacción

2. Modo de protección contra heladas

3. Temperatura excesiva del suelo

4. Internet

5. Conexión con Wi-Fi

6. Temperatura ambiente actual

7. Temperatura ambiente actual / de consigna

1. Botón "DOWN" (abajo)

2. Botón "UP" (arriba)

3. Botón "RESTART" (reiniciar)

Instalación del termostato Wi-Fi en la aplicación

Asegúrese de que su enrutador esté dentro del alcance de su teléfono inteligente. Asegúrese de estar conectado a Internet. Esto reducirá el tiempo de emparejamiento del dispositivo.

PASO 1 - DESCARGAR LA APLICACIÓN ENGO SMART

Descargue la aplicación ENGO Smart de Google Play o Apple App Store e instálela en su teléfono inteligente.


play.google.com


apps.apple.com

PASO 2 - REGISTRAR LA NUEVA CUENTA

Para registrar una nueva cuenta, siga los pasos a continuación:

  1. Haga clic en "Register" (Registrar) para crear una nueva cuenta.
  2. Ingrese su dirección de correo electrónico a la que se enviará el código de verificación.

REGISTRAR LA NUEVA CUENTA - Pasos 1,2

  1. Ingrese el código de verificación recibido en el correo electrónico. ¡Recuerde que solo tiene 60 segundos para ingresar el código!
  2. Luego, establezca la contraseña de inicio de sesión.

REGISTRAR LA NUEVA CUENTA - Pasos 3,4

PASO 3 - CONECTAR EL TERMOSTATO A WI-FI

Después de instalar la aplicación y crear una cuenta:

  1. Encienda el Wi-Fi y el Bluetooth en su teléfono inteligente. Lo mejor es conectar el móvil a la red Wi-Fi a la que desea asignar el termostato.
  2. Asegúrese de que el termostato esté encendido. Luego, mantenga presionados los botones en el termostato durante aprox. 3 segundos hasta que la pantalla muestre "PA". Luego suelte las teclas. Se iniciará el modo de emparejamiento.

CONECTAR EL TERMOSTATO A WI-FI - Pasos 1,2

  1. En la aplicación, seleccione: "Add Device" (Añadir dispositivo).
  2. Luego elija: "Auto Scan" (Escaneo automático).

CONECTAR EL TERMOSTATO A WI-FI - Pasos 3,4

  1. Después de encontrar el termostato, vaya a "Next" (Siguiente).
  2. Seleccione la red Wi-Fi en la que operará el termostato e ingrese la contraseña de esta red.

CONECTAR EL TERMOSTATO A WI-FI - Pasos 5,6

  1. Espere a que la aplicación configure el termostato con la red Wi-Fi seleccionada.
  2. Vaya a "NEXT" (SIGUIENTE).

CONECTAR EL TERMOSTATO A WI-FI - Pasos 7,8

  1. Nombre el dispositivo y haga clic en "Done" (Hecho).
  2. El termostato se ha instalado y muestra la interfaz principal.

CONECTAR EL TERMOSTATO A WI-FI - Pasos 9,10

¿Cómo solucionar el problema?

DESCRIPCIÓN RESOLUCIÓN DE PROBLEMAS
El icono de conexión a Internet no se muestra en el termostato. El termostato no está conectado a Internet. Compruebe la conexión entre el termostato e Internet. En este caso, es posible controlar el termostato localmente mediante un dispositivo móvil. El dispositivo móvil y el termostato deben estar en la misma red Wi-Fi.
El icono de conexión Wi-Fi parpadea en el termostato.
  1. La red Wi-Fi en la que se instaló el termostato está apagada. Compruebe el enrutador y la conexión Wi-Fi. En este caso, es posible controlar el termostato localmente a través de Bluetooth. El dispositivo móvil debe tener acceso a Internet (a través de Wi-Fi o datos móviles) y estar cerca del termostato.
  2. El termostato está en modo de emparejamiento. Vuelva a instalar el termostato.
El termostato muestra el error E2. Compruebe o conecte el sensor de temperatura externo.
El termostato tiene la pantalla apagada. Compruebe si conectó los cables correctamente o si el termostato no está apagado en la aplicación.

Restaurar la configuración predeterminada

Para restaurar la configuración predeterminada del termostato, mantenga presionados los botones + durante aprox. 8 segundos. Se mostrará el monitor "FA". Después de todo, el termostato pasará por una secuencia de restablecimiento predeterminada y mostrará la pantalla principal.
www.engocontrols.com
