ENGO Controls E10W230WIFI, E10B230WIFI - Guía rápida del termostato Wi-Fi
Introducción

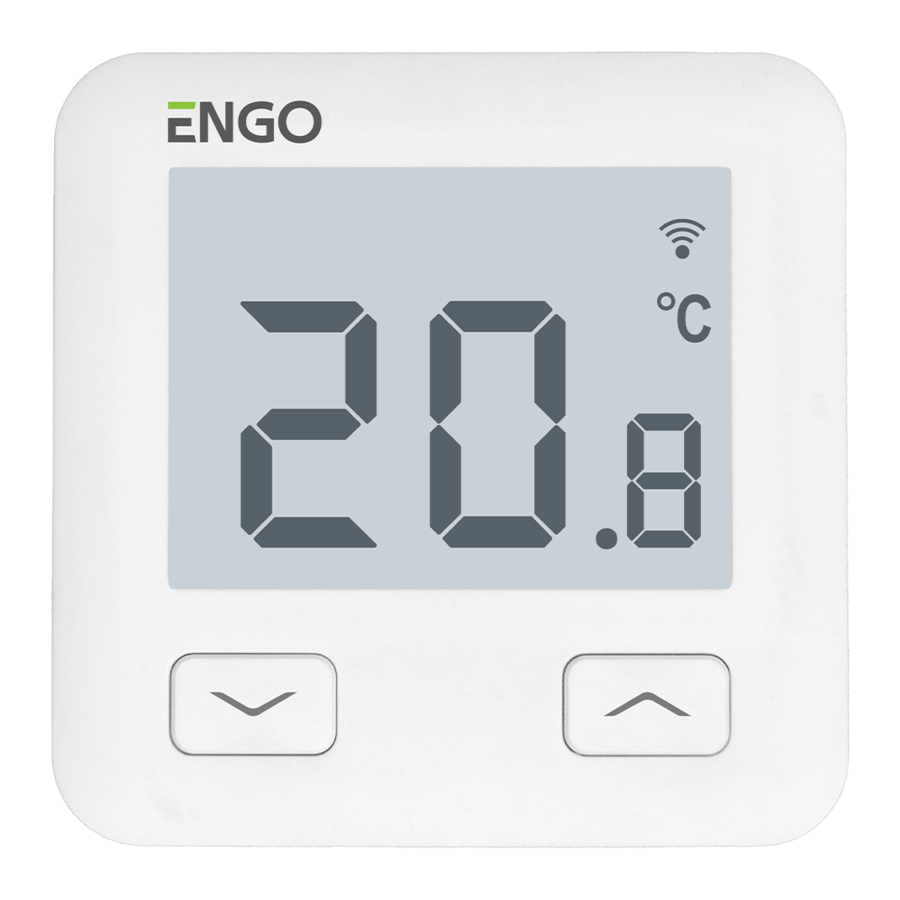

E10 es un termostato de temperatura cableado con un módulo WiFi y Bluetooth. Permite un control económico y ecológico de cualquier tipo de calefacción. Proporciona control remoto del sistema de calefacción mediante la aplicación ENGO Controls / Tuya Smart. Se caracteriza por un menú claro y una multitud de funciones útiles. La programación del E10 es muy sencilla y le permite ajustar el ciclo de calefacción al ritmo diario del usuario. El modelo está disponible en blanco y negro.
Cumplimiento del producto
Este producto cumple con las siguientes Directivas de la UE: 2014/53/UE, 2011/65/UE
Información técnica
| Fuente de alimentación | 230V AC 50 Hz |
| Corriente máxima | 3(1)A |
| Rango de temperatura | 5,0°C a 45,0°C |
| Precisión de la temperatura de la pantalla | 0,1°C |
| Algoritmo de control | TPI o Histéresis (±0,1°C - ±0,5°C) |
| Comunicación | WiFi 2,4 GHz |
| Entrada S1 - S2 | Sensor de temperatura del suelo o sensor de temperatura del aire |
| Control de salida | COM / NO (libre de tensión) |
| Clase de protección IP | IP30 |
| Dimensión [mm] | 86 x 86 x 39 mm (14 mm después del montaje en caja Φ 60) |
Descripción de la conexión
- Diagrama de conexión para caldera de gas
- Diagrama de conexión a bomba / actuador
- Diagrama de conexión a la caja de control
ECB08M230
Caja de control
| Leyenda: | Explicación de los símbolos: | |
 | Caldera - Conexión de la caldera*
| L, N - fuente de alimentación COM, NO - salida libre de tensión |
 | Bomba | S1, S2 - salida para sensor de temperatura |
 | Válvula | SL1 - entrada de control de 230V en la caja de control |
 | Sensor de temperatura |  fusible |
Descripción del icono LCD + Descripción del botón
| 1. Icono de calefacción 2. Modo de protección contra heladas 3. Temperatura excesiva del suelo 4. Internet 5. Conexión con Wi-Fi 6. Temperatura ambiente actual 7. Temperatura ambiente actual / de consigna | 1. Botón "DOWN" (abajo) 2. Botón "UP" (arriba) 3. Botón "RESTART" (reiniciar) |
Instalación del termostato Wi-Fi en la aplicación
Asegúrese de que su enrutador esté dentro del alcance de su teléfono inteligente. Asegúrese de estar conectado a Internet. Esto reducirá el tiempo de emparejamiento del dispositivo.
PASO 1 - DESCARGAR LA APLICACIÓN ENGO SMART
Descargue la aplicación ENGO Smart de Google Play o Apple App Store e instálela en su teléfono inteligente.
PASO 2 - REGISTRAR LA NUEVA CUENTA
Para registrar una nueva cuenta, siga los pasos a continuación:
- Haga clic en "Register" (Registrar) para crear una nueva cuenta.
- Ingrese su dirección de correo electrónico a la que se enviará el código de verificación.
- Ingrese el código de verificación recibido en el correo electrónico. ¡Recuerde que solo tiene 60 segundos para ingresar el código!
- Luego establezca la contraseña de inicio de sesión.
PASO 3 - CONECTAR EL TERMOSTATO A WI-FI
Después de instalar la aplicación y crear una cuenta:
- Encienda Wi-Fi y Bluetooth en su teléfono inteligente. Es mejor conectar el móvil a la red Wi-Fi a la que desea asignar el termostato.
- Asegúrese de que el termostato esté encendido. Luego, mantenga presionados los botones del termostato durante aprox. 3 segundos hasta que la pantalla muestre "PA". Luego suelte las teclas. Se iniciará el modo de emparejamiento.
- En la aplicación, seleccione: "Add Device" (Añadir dispositivo).
- Luego elija: "Auto Scan" (Escaneo automático).
- Después de encontrar el termostato, vaya a "Next" (Siguiente).
- Seleccione la red Wi-Fi en la que operará el termostato e ingrese la contraseña de esta red.
- Espere a que la aplicación configure el termostato con la red Wi-Fi seleccionada.
- Vaya a "NEXT" (SIGUIENTE).
- Nombre el dispositivo y haga clic en "Done" (Hecho).
- El termostato se ha instalado y muestra la interfaz principal.
¿Cómo solucionar el problema?
| DESCRIPCIÓN | RESOLUCIÓN DE PROBLEMAS |
| El icono de conexión a Internet no se muestra en el termostato. | El termostato no está conectado a Internet. Compruebe la conexión entre el termostato e Internet. En este caso, es posible controlar el termostato localmente mediante un dispositivo móvil. El dispositivo móvil y el termostato deben estar en la misma red Wi-Fi. |
| El icono de conexión Wi-Fi parpadea en el termostato. |
|
| El termostato muestra el error E2. | Compruebe o conecte el sensor de temperatura externo. |
| El termostato tiene la pantalla apagada. | Compruebe si conectó los cables correctamente o si el termostato no está apagado en la aplicación. |
Restaurar la configuración predeterminada
Para restaurar la configuración predeterminada del termostato, mantenga presionados los botones
+
durante aprox. 8 segundos. Se mostrará el monitor "FA". Después de todo, el termostato pasará por una secuencia de restablecimiento predeterminada y mostrará la pantalla principal.
www.engocontrols.com
