ENGO Controls E10W230WIFI, E10B230WIFI - Ghid rapid pentru termostatul Wi-Fi

Cuprins

Introducere

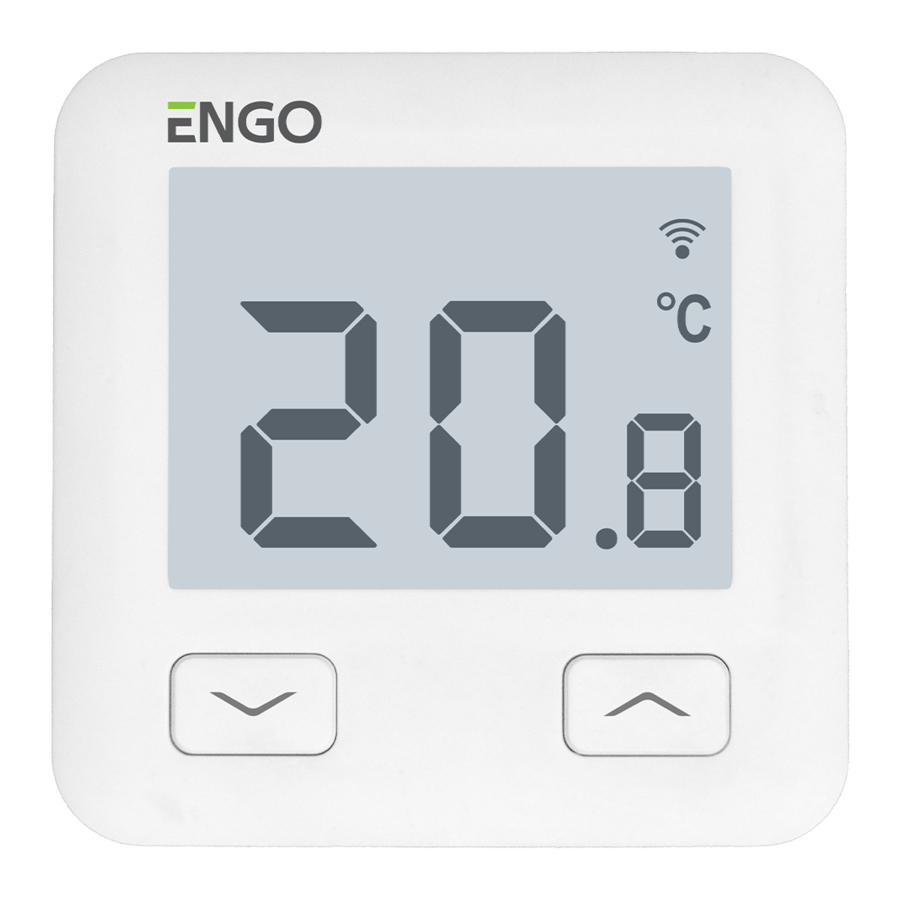

E10 este un termostat cu fir pentru temperatură, cu modul WiFi și Bluetooth. Acesta permite controlul economic și ecologic al oricărui tip de încălzire. Oferă controlul de la distanță al sistemului de încălzire folosind aplicația ENGO Controls / Tuya Smart. Se caracterizează printr-un meniu clar și o multitudine de funcții utile. Programarea E10 este foarte simplă și vă permite să ajustați ciclul de încălzire la ritmul zilnic al utilizatorului. Modelul este disponibil în alb și negru.

Conformitatea produsului

Acest produs este conform cu următoarele directive UE: 2014/53/UE, 2011/65/UE

Informații tehnice

Alimentare 230V AC 50 Hz
Curent maxim 3(1)A
Interval de temperatură 5,0°C până la 45,0°C
Precizia temperaturii afișate 0,1°C
Algoritm de control TPI sau Histerezis (±0,1°C - ±0,5°C)
Comunicare WiFi 2,4 GHz
Intrare S1 - S2 Senzor de temperatură a pardoselii sau senzor de temperatură a aerului
Controlul ieșirii COM / NO (fără tensiune)
Clasa de protecție IP IP30
Dimensiune [mm] 86 x 86 x 39 mm (14 mm după montarea în cutie Φ 60)

Descrierea conexiunii

Descrierea conexiunii

  1. Diagramă de conexiune pentru centrala termică pe gaz
  2. Diagramă de conexiune la pompă / actuator
  3. Diagramă de conexiune la cutia de control

    ECB08M230
    Cutie de control
Legendă: Explicația simbolurilor:
Centrală termică - Conexiune centrală termică*
  • Contactele centralei termice pentru termostatul ON/OFF (pornit/oprit) (conform instrucțiunilor centralei termice)
 L, N - alimentare
COM, NO - ieșire fără tensiune
Pompă S1, S2 - ieșire pentru senzorul de temperatură
Valvă SL1 - intrare de control de 230V în cutia de control
Senzor de temperatură siguranță

Descrierea pictogramei LCD + Descrierea butoanelor

Descrierea butoanelor

1. Pictograma de încălzire

2. Modul de protecție împotriva înghețului

3. Temperatură excesivă a pardoselii

4. Internet

5. Conexiune cu Wi-Fi

6. Temperatura curentă a camerei

7. Temperatura curentă / temperatura setată a camerei

1. Butonul "DOWN" (jos)

2. Butonul "UP" (sus)

3. Butonul "RESTART" (repornire)

Instalarea termostatului Wi-Fi în aplicație

Asigurați-vă că routerul dvs. se află în raza de acțiune a smartphone-ului dvs. Asigurați-vă că sunteți conectat la internet. Acest lucru va reduce timpul de asociere al dispozitivului.

PASUL 1 - DESCĂRCAȚI APLICAȚIA ENGO SMART

Descărcați aplicația ENGO Smart din Google Play sau Apple App Store și instalați-o pe smartphone-ul dvs.


play.google.com


apps.apple.com

PASUL 2 - ÎNREGISTRAREA UNUI CONT NOU

Pentru a înregistra un cont nou, vă rugăm să urmați pașii de mai jos:

  1. Faceți clic pe „Register" (Înregistrare) pentru a crea un cont nou.
  2. Introduceți adresa dvs. de e-mail la care va fi trimis codul de verificare.

ÎNREGISTRAREA UNUI CONT NOU - Pașii 1,2

  1. Introduceți codul de verificare primit în e-mail. Amintiți-vă că aveți doar 60 de secunde pentru a introduce codul!
  2. Apoi setați parola de conectare.

ÎNREGISTRAREA UNUI CONT NOU - Pașii 3,4

PASUL 3 - CONECTAREA TERMOSTATULUI LA WI-FI

După instalarea aplicației și crearea unui cont:

  1. Activați Wi-Fi și Bluetooth pe smartphone-ul dvs. Cel mai bine este să conectați mobilul la rețeaua Wi-Fi la care doriți să atribuiți termostatul.
  2. Asigurați-vă că termostatul este pornit. Apoi apăsați și mențineți apăsate butoanele de pe termostat timp de aprox. 3 secunde până când afișajul arată „PA". Apoi eliberați tastele. Modul de asociere va fi pornit.

CONECTAREA TERMOSTATULUI LA WI-FI - Pașii 1,2

  1. În aplicație, selectați: „Add Device" (Adăugare dispozitiv).
  2. Apoi alegeți: „Auto Scan" (Scanare automată).

CONECTAREA TERMOSTATULUI LA WI-FI - Pașii 3,4

  1. După găsirea termostatului, mergeți la „Next" (Următorul).
  2. Selectați rețeaua Wi-Fi în care va funcționa termostatul și introduceți parola acestei rețele.

CONECTAREA TERMOSTATULUI LA WI-FI - Pașii 5,6

  1. Așteptați ca aplicația să configureze termostatul cu rețeaua Wi-Fi selectată.
  2. Mergeți la „NEXT" (URMĂTORUL).

CONECTAREA TERMOSTATULUI LA WI-FI - Pașii 7,8

  1. Denumiți dispozitivul și faceți clic pe „Done" (Gata).
  2. Termostatul a fost instalat și afișează interfața principală.

CONECTAREA TERMOSTATULUI LA WI-FI - Pașii 9,10

Cum se remediază problema?

DESCRIERE DEPANARE
Pictograma de conexiune la internet nu este afișată pe termostat. Termostatul nu este conectat la internet. Verificați conexiunea dintre termostat și internet. În acest caz, este posibil să controlați termostatul local folosind un dispozitiv mobil. Dispozitivul mobil și termostatul trebuie să fie în aceeași rețea Wi-Fi.
Pictograma de conexiune Wi-Fi clipește pe termostat.
  1. Rețeaua Wi-Fi în care a fost instalat termostatul este oprită. Verificați routerul și conexiunea Wi-Fi. În acest caz, este posibil să controlați termostatul local prin Bluetooth. Dispozitivul mobil trebuie să aibă acces la internet (prin Wi-Fi sau date mobile) și să fie lângă termostat.
  2. Termostatul este în modul de asociere. Reinstalați termostatul.
Termostatul afișează eroarea E2. Verificați sau conectați senzorul extern de temperatură.
Termostatul are afișajul oprit. Verificați dacă ați conectat corect firele sau dacă termostatul nu este oprit în aplicație.

Restabilirea setărilor implicite

Pentru a restabili setările implicite ale termostatului, mențineți apăsate butoanele + timp de aprox. 8 secunde. Va fi afișat monitorul „FA". După toate acestea, termostatul va trece printr-o secvență de resetare implicită și va afișa ecranul principal.
www.engocontrols.com

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
