Pioneer S-SB5R - Εγχειρίδιο Συστήματος Ηχείων
Τι περιέχει το κουτί
- Χρησιμοποιήστε μόνο με το σύστημα pioneer front surround. Δείτε το εγχειρίδιο οδηγιών.
- Μην συνδέετε τα παρεχόμενα ηχεία με οποιονδήποτε άλλο ενισχυτή. Αυτό μπορεί να οδηγήσει σε δυσλειτουργία ή πυρκαγιά.
Επιβεβαιώστε ότι παρέχονται όλα τα ακόλουθα στοιχεία.

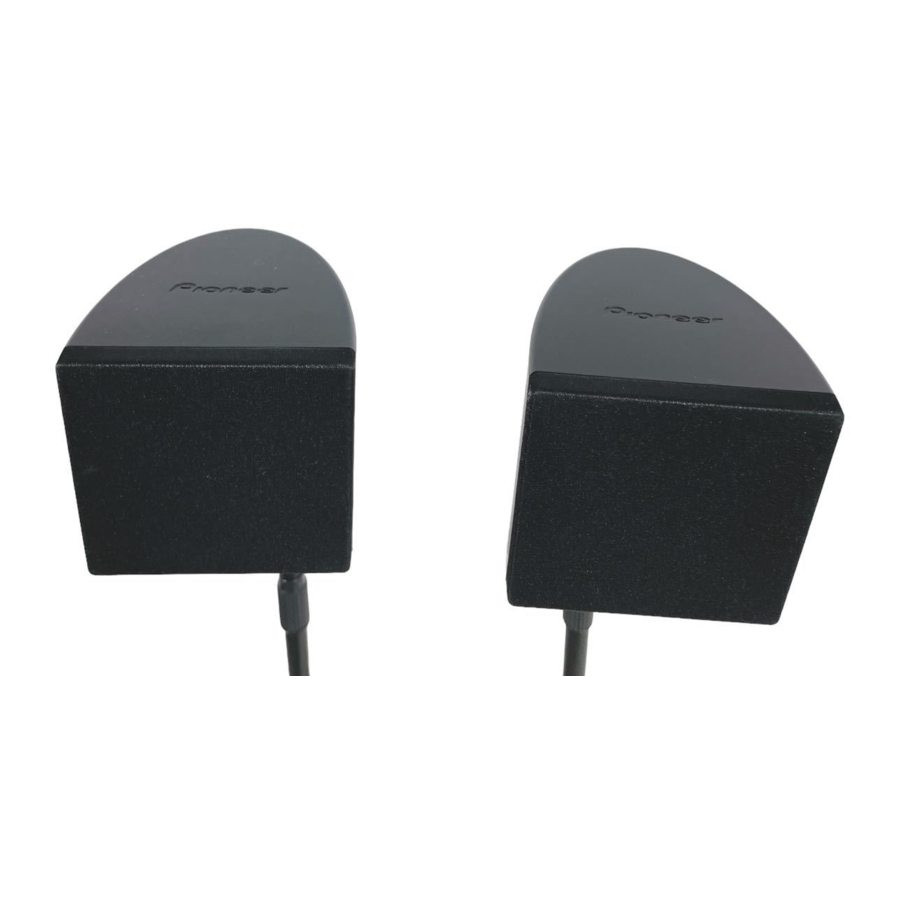

- Ηχεία surround x2
- Καλώδια ηχείων (10 m) x2
- Βάσεις στήριξης τοίχου x2
- Αντιολισθητικά μαξιλαράκια x6
- Βίδες x2
- Εγχειρίδιο οδηγιών (Αυτό το έγγραφο)
Ρύθμιση ήχου οικιακού κινηματογράφου
- Κατά τη συναρμολόγηση των ηχείων, τοποθετήστε τα πλαγίως για να αποφύγετε ατυχήματα ή τραυματισμούς. Βεβαιωθείτε ότι χρησιμοποιείτε μια σταθερή επιφάνεια κατά τη συναρμολόγηση, τη ρύθμιση και την τοποθέτηση των ηχείων.
Αυτή είναι μια τυπική ρύθμιση ηχείων surround πολλαπλών καναλιών για βέλτιστο ήχο οικιακού κινηματογράφου 5.1 καναλιών.
Προετοιμασία των ηχείων
- Τοποθετήστε τα αντιολισθητικά μαξιλαράκια στη βάση κάθε ηχείου.
Χρησιμοποιήστε την παρεχόμενη κόλλα για να τοποθετήσετε τρία μαξιλαράκια στη βάση (κάτω μέρος) κάθε ηχείου.
![Προετοιμασία των ηχείων]( "Pioneer - S-SB5R - Προετοιμασία των ηχείων")
- Συνδέστε κάθε ηχείο.
Για τη σύνδεση του ηχείου, ανατρέξτε στις οδηγίες λειτουργίας του συστήματος Front Surround. Κάθε ηχείο στην εικόνα μπορεί να αναγνωριστεί μέσω του χρωματικού κωδικού που παρέχεται στην ετικέτα της πίσω επιφάνειας.
Surround αριστερά: Μπλε
Surround δεξιά: Γκρι
- Αυτοί οι ακροδέκτες ηχείων φέρουν ΕΠΙΚΙΝΔΥΝΗ ΤΑΣΗ. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας κατά τη σύνδεση ή αποσύνδεση των καλωδίων των ηχείων, αποσυνδέστε το καλώδιο τροφοδοσίας πριν αγγίξετε οποιοδήποτε μη μονωμένο μέρος.
- Αφού συνδέσετε τα βύσματα, τραβήξτε ελαφρά τα καλώδια για να βεβαιωθείτε ότι τα άκρα των καλωδίων είναι καλά συνδεδεμένα στους ακροδέκτες. Οι κακές συνδέσεις μπορούν να δημιουργήσουν θόρυβο και διακοπές στον ήχο.
- Εάν τα σύρματα του καλωδίου τυχαίνει να βγουν έξω από τους ακροδέκτες, επιτρέποντας στα σύρματα να έρθουν σε επαφή μεταξύ τους, αυτό δημιουργεί ένα υπερβολικό πρόσθετο φορτίο στον ενισχυτή. Αυτό μπορεί να προκαλέσει τη διακοπή λειτουργίας του ενισχυτή και μπορεί ακόμη και να τον καταστρέψει.
- Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια στις σωστές πολικότητες των ακροδεκτών (+, –) στο ηχείο και τον ενισχυτή, διαφορετικά δεν θα παραχθεί το σωστό εφέ surround.
Τοποθέτηση των ηχείων στον τοίχο
Τα ηχεία surround έχουν οπές για βραχίονες στήριξης και, ανάλογα με τη ρύθμιση των ηχείων που θα επιλέξετε, μπορείτε να τοποθετήσετε τα ηχεία surround στον τοίχο. Ανατρέξτε στην ενότητα Τοποθέτηση των ηχείων στον τοίχο στις οδηγίες λειτουργίας του συστήματος Front Surround.
- Βεβαιωθείτε ότι έχετε σφίξει τη βίδα που παρέχεται όσο το δυνατόν περισσότερο κατά την τοποθέτηση του βραχίονα στο πίσω μέρος του ηχείου.
Πριν από την τοποθέτηση
- Να θυμάστε ότι το σύστημα ηχείων είναι βαρύ και ότι το βάρος του θα μπορούσε να προκαλέσει χαλάρωση των βιδών ή αποτυχία του υλικού του τοίχου να το υποστηρίξει, με αποτέλεσμα την πτώση του ηχείου. Βεβαιωθείτε ότι ο τοίχος στον οποίο σκοπεύετε να τοποθετήσετε τα ηχεία είναι αρκετά ισχυρός για να τα υποστηρίξει. Μην τοποθετείτε σε κόντρα πλακέ ή τοίχους με μαλακή επιφάνεια.
- Δεν παρέχονται βίδες στερέωσης. Χρησιμοποιήστε βίδες κατάλληλες για το υλικό του τοίχου και υποστηρίξτε το βάρος του ηχείου.
- Εάν δεν είστε βέβαιοι για τις ιδιότητες και την αντοχή του τοίχου, συμβουλευτείτε έναν επαγγελματία για συμβουλές.
- Η Pioneer δεν ευθύνεται για τυχόν ατυχήματα ή ζημιές που προκύπτουν από ακατάλληλη εγκατάσταση.
Προδιαγραφές
| Περίβλημα | Τύπος βιβλιοθήκης κλειστού κουτιού (μαγνητικά θωρακισμένο) |
| Σύστημα | Σύστημα 6,6 cm 1 κατεύθυνσης |
| Ηχεία | Τύπος κώνου 6,6 cm |
| Αντίσταση | 4 Ω |
| Εύρος συχνοτήτων | 82 Hz έως 20 kHz |
| Διαστάσεις | 96 mm (Π) x 96 mm (Υ) x 96 mm (Β) |
| Βάρος | 0,5 kg |
- Οι προδιαγραφές και ο σχεδιασμός υπόκεινται σε πιθανές τροποποιήσεις χωρίς προειδοποίηση, λόγω βελτιώσεων.
Εάν θέλετε να απορρίψετε αυτό το προϊόν, μην το αναμίξετε με τα γενικά οικιακά απορρίμματα. Υπάρχει ένα ξεχωριστό σύστημα συλλογής για χρησιμοποιημένα ηλεκτρονικά προϊόντα σύμφωνα με τη νομοθεσία που απαιτεί σωστή επεξεργασία, ανάκτηση και ανακύκλωση.
Τα ιδιωτικά νοικοκυριά στα κράτη μέλη της ΕΕ, στην Ελβετία και τη Νορβηγία μπορούν να επιστρέψουν τα χρησιμοποιημένα ηλεκτρονικά προϊόντα τους δωρεάν σε καθορισμένες εγκαταστάσεις συλλογής ή σε έναν λιανοπωλητή (εάν αγοράσετε ένα παρόμοιο νέο).
Για χώρες που δεν αναφέρονται παραπάνω, επικοινωνήστε με τις τοπικές αρχές για τη σωστή μέθοδο απόρριψης.
Με αυτόν τον τρόπο θα διασφαλίσετε ότι το απορριπτόμενο προϊόν σας υποβάλλεται στην απαραίτητη επεξεργασία, ανάκτηση και ανακύκλωση και έτσι θα αποτρέψετε πιθανές αρνητικές επιπτώσεις στο περιβάλλον και την ανθρώπινη υγεία.
