Pioneer S-SB5R - Hoparlör Sistemi Kılavuzu

İçerikler

1 Kutuda neler var
2 Ev sineması ses kurulumu
3 Hoparlörleri hazırlama
4 Hoparlörleri duvara monte etme
5 Özellikler
6 Kılavuzu indir
7 Diğer Dillerde

Kutuda neler var

Yalnızca Pioneer ön surround sistemi ile kullanın. Kullanım kılavuzuna bakın.
Verilen hoparlörleri başka bir amplifikatöre bağlamayın. Bu, arızaya veya yangına neden olabilir.

Lütfen aşağıdaki öğelerin tümünün sağlandığını doğrulayın.

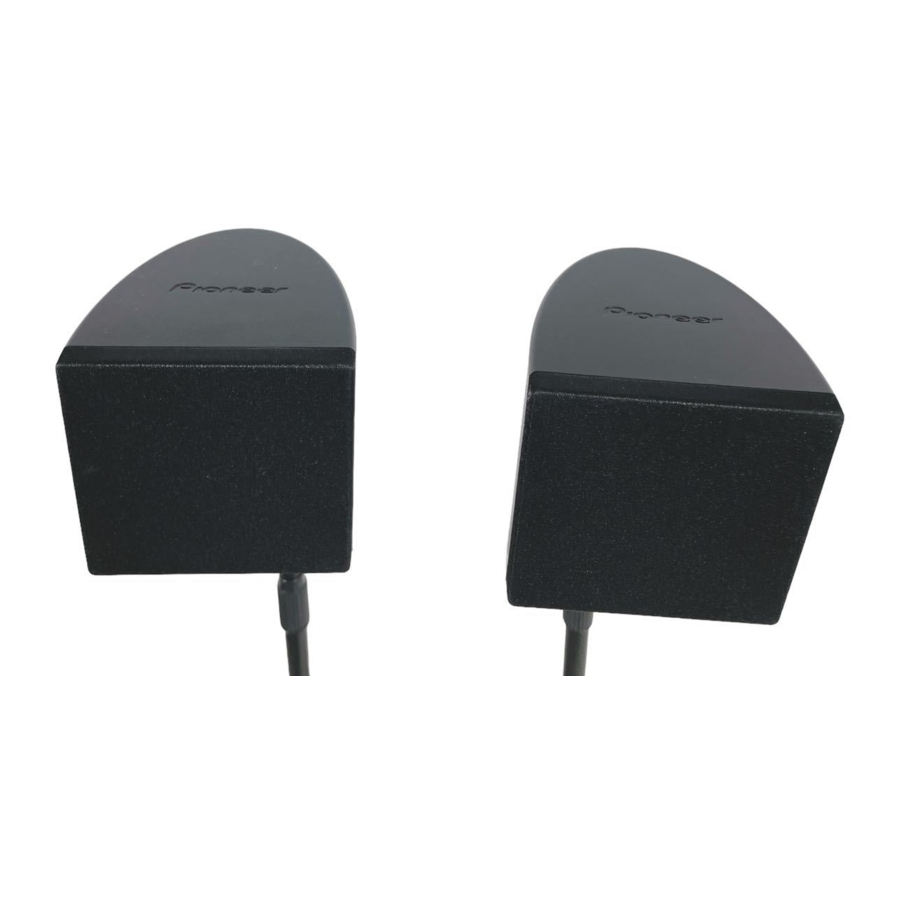

Surround hoparlörler x2
Hoparlör kabloları (10 m) x2
Duvara montaj braketleri x2
Kaymaz pedler x6
Vidalar x2
Kullanım kılavuzu (Bu belge)

Ev sineması ses kurulumu

Hoparlörleri monte ederken, kazaları veya yaralanmaları önlemek için yan yatırın. Hoparlörleri monte ederken, kurarken ve yerleştirirken sabit bir yüzey kullandığınızdan emin olun.

Bu, optimum 5.1 kanal ev sineması sesi için standart bir çok kanallı surround ses hoparlör kurulumudur.

Hoparlörleri hazırlama

Kaymaz pedleri her hoparlörün tabanına takın.
Her hoparlörün tabanına (altına) üç ped takmak için verilen yapıştırıcıyı kullanın.
Her hoparlörü bağlayın.
Hoparlör bağlantısı için Ön Surround sisteminin kullanım talimatlarına bakın. İllüstrasyondaki her hoparlör, arka yüzey etiketinde bulunan renk kodlu gösterge vasıtasıyla tanımlanabilir.
Sol surround: Mavi
Sağ surround: Gri

Bu hoparlör terminalleri TEHLİKELİ CANLI voltaj taşır. Hoparlör kablolarını bağlarken veya çıkarırken elektrik çarpması riskini önlemek için, yalıtılmamış herhangi bir parçaya dokunmadan önce güç kablosunu çıkarın.
Fişleri bağladıktan sonra, kabloların uçlarının terminallere güvenli bir şekilde bağlandığından emin olmak için kabloları hafifçe çekin. Kötü bağlantılar seste gürültü ve kesintilere neden olabilir.
Kabloların telleri terminallerden dışarı itilirse ve tellerin birbirleriyle temas etmesine izin verilirse, amplifikatör üzerinde aşırı ek yük oluşturur. Bu, amplifikatörün çalışmayı durdurmasına ve hatta amplifikatöre zarar vermesine neden olabilir.
Hoparlörde ve amplifikatörde telleri doğru terminal polaritelerine (+, –) bağladığınızdan emin olun, aksi takdirde uygun surround efekti üretilmez.

Hoparlörleri duvara monte etme

Surround hoparlörlerde montaj braketleri için delikler bulunur ve seçtiğiniz hoparlör kurulumuna bağlı olarak surround hoparlörleri duvara monte edebilirsiniz. Ön Surround Sisteminin kullanım talimatlarındaki Hoparlörleri duvara monte etme bölümüne bakın.

Braketi hoparlörün arkasına takarken verilen vidayı olabildiğince sıkı sıktığınızdan emin olun.

Monte etmeden önce

Hoparlör sisteminin ağır olduğunu ve ağırlığının vidaların gevşemesine veya duvar malzemesinin onu destekleyememesine neden olarak hoparlörün düşmesine neden olabileceğini unutmayın. Hoparlörleri monte etmeyi düşündüğünüz duvarın onları destekleyecek kadar güçlü olduğundan emin olun. Kontrplak veya yumuşak yüzeyli duvarlara monte etmeyin.
Montaj vidaları verilmez. Duvar malzemesine uygun ve hoparlörün ağırlığını destekleyen vidalar kullanın.

Duvarın niteliklerinden ve gücünden emin değilseniz, tavsiye için bir uzmana danışın.
Pioneer, yanlış kurulumdan kaynaklanan herhangi bir kaza veya hasardan sorumlu değildir.

Özellikler

Muhafaza	Kapalı kutu kitaplık tipi (manyetik olarak korumalı)
Sistem	6,6 cm 1 yollu sistem
Hoparlörler	6,6 cm koni tipi
Empedans	4 Ω
Frekans aralığı	82 Hz - 20 kHz
Boyutlar	96 mm (G) x 96 mm (Y) x 96 mm (D)
Ağırlık	0,5 kg

Özellikler ve tasarım, iyileştirmeler nedeniyle önceden haber verilmeksizin olası değişikliklere tabidir.

Bu ürünü atmak isterseniz, genel evsel atıklarla karıştırmayın. Kullanılmış elektronik ürünler için, uygun işlem, geri kazanım ve geri dönüşüm gerektiren mevzuata uygun ayrı bir toplama sistemi bulunmaktadır.

AB üye ülkelerindeki, İsviçre ve Norveç'teki özel haneler, kullanılmış elektronik ürünlerini belirlenmiş toplama tesislerine veya bir perakendeciye (benzer yeni bir ürün satın alırsanız) ücretsiz olarak iade edebilirler.
Yukarıda belirtilmeyen ülkeler için, lütfen imha etme yöntemini öğrenmek için yerel yetkililerinizle iletişime geçin.
Bunu yaparak, atılan ürününüzün gerekli işlem, geri kazanım ve geri dönüşümden geçmesini sağlayacak ve böylece çevre ve insan sağlığı üzerindeki potansiyel olumsuz etkileri önleyeceksiniz.
