Hva er i esken

Bruk kun med Pioneer front surround-system. Se bruksanvisningen.
Ikke koble de medfølgende høyttalerne til noen annen forsterker. Dette kan føre til funksjonsfeil eller brann.

Vennligst bekreft at følgende elementer er inkludert.

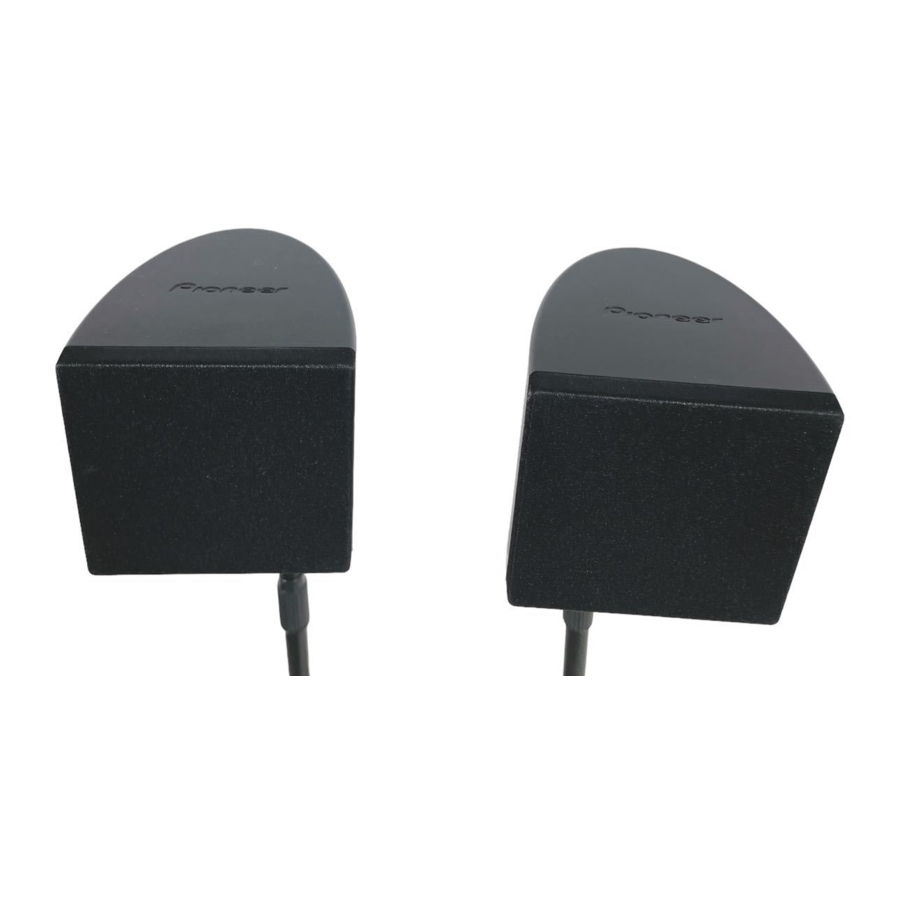

Surroundhøyttalere x2
Høyttalerkabler (10 m) x2
Veggmonteringsbraketter x2
Sklisikre puter x6
Skruer x2
Brukermanual (Dette dokumentet)

Oppsett for hjemmekinoanlegg

Når du monterer høyttalerne, legg dem flatt på siden for å unngå ulykker eller skader. Sørg for å bruke en stabil overflate når du monterer, setter opp og plasserer høyttalerne.

Dette er et standard flerkanals surroundlyd-oppsett for optimal 5.1-kanals hjemmekinolyd.

Forberede høyttalerne

Fest de sklisikre putene til bunnen av hver høyttaler.
Bruk det medfølgende limet for å feste tre puter til bunnen av hver høyttaler.
Koble til hver høyttaler.
For høyttalertilkoblingen, se bruksanvisningen for Front Surround-systemet. Hver høyttaler i illustrasjonen kan identifiseres ved hjelp av den fargekodede indikatoren på baksiden.
Surround venstre: Blå
Surround høyre: Grå

Disse høyttalerterminalene fører FARLIG SPENNING. For å unngå risiko for elektrisk støt ved tilkobling eller frakobling av høyttalerkablene, koble fra strømledningen før du berører uisolerte deler.
Etter at du har koblet til pluggene, trekk lett i kablene for å forsikre deg om at endene av kablene er sikkert koblet til terminalene. Dårlige tilkoblinger kan skape støy og avbrudd i lyden.
Hvis kabelens ledninger tilfeldigvis skyves ut av terminalene, slik at ledningene kommer i kontakt med hverandre, vil det legge en overdreven tilleggsbelastning på forsterkeren. Dette kan føre til at forsterkeren slutter å fungere, og kan til og med skade forsterkeren.
Sørg for å koble ledningene til de riktige terminalpolaritetene (+, –) ved høyttaleren og forsterkeren, ellers vil ikke den riktige surroundeffekten produseres.

Veggmontering av høyttalerne

Surroundhøyttalerne har hull for monteringsbraketter, og avhengig av høyttaleroppsettet du velger, kan du veggmontere surroundhøyttalerne. Se Veggmontering av høyttalerne i bruksanvisningen for Front Surround System.

Sørg for å stramme den medfølgende skruen så godt som mulig når du fester braketten til baksiden av høyttaleren.

Før montering

Husk at høyttalersystemet er tungt og at vekten kan føre til at skruene løsner, eller at veggmaterialet ikke klarer å støtte det, noe som resulterer i at høyttaleren faller ned. Sørg for at veggen du har tenkt å montere høyttalerne på, er sterk nok til å støtte dem. Ikke monter på kryssfiner eller myke overflatevegger.
Monteringsskruer er ikke inkludert. Bruk skruer som er egnet for veggmaterialet og støtter vekten av høyttaleren.

Hvis du er usikker på kvalitetene og styrken til veggen, kontakt en fagperson for råd.
Pioneer er ikke ansvarlig for ulykker eller skader som følge av feil installasjon.

Spesifikasjoner

Kabinett	Lukket bokhylletype (magnetisk skjermet)
System	6,6 cm 1-veis system
Høyttalere	6,6 cm kjegletype
Impedans	4 Ω
Frekvensområde	82 Hz til 20 kHz
Dimensjoner	96 mm (B) x 96 mm (H) x 96 mm (D)
Vekt	0,5 kg

Spesifikasjoner og design kan endres uten varsel på grunn av forbedringer.

Hvis du ønsker å kaste dette produktet, ikke bland det med vanlig husholdningsavfall. Det finnes et separat innsamlingssystem for brukte elektroniske produkter i samsvar med lovgivning som krever riktig behandling, gjenvinning og resirkulering.

Private husholdninger i EUs medlemsstater, i Sveits og Norge kan returnere sine brukte elektroniske produkter gratis til utpekte innsamlingssteder eller til en forhandler (hvis du kjøper en lignende ny).
For land som ikke er nevnt ovenfor, vennligst kontakt dine lokale myndigheter for riktig metode for avhending.
Ved å gjøre det vil du sikre at det kasserte produktet gjennomgår nødvendig behandling, gjenvinning og resirkulering, og dermed forhindre potensielle negative effekter på miljøet og menneskers helse.
