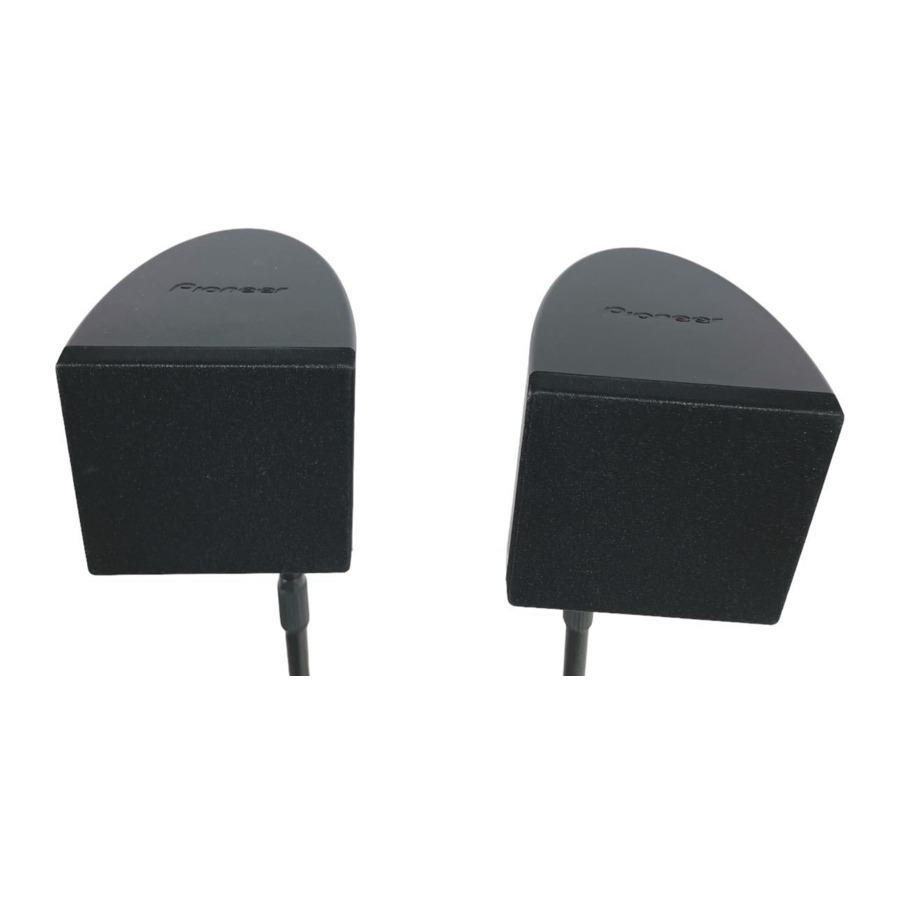

Pioneer S-SB5R - Manualul Sistemului de Difuzoare

Cuprins

Ce este în cutie

  • Utilizați numai cu sistemul frontal surround Pioneer. Consultați manualul de instrucțiuni.
  • Nu conectați difuzoarele furnizate cu niciun alt amplificator. Acest lucru poate duce la funcționare defectuoasă sau incendiu.

Vă rugăm să confirmați că toate articolele următoare sunt furnizate.

  • Difuzoare surround x2
  • Cabluri pentru difuzoare (10 m) x2
  • Suporturi de montare pe perete x2
  • Tampoane antiderapante x6
  • Șuruburi x2
  • Manual de instrucțiuni (Acest document)

Configurarea sunetului home theater

  • Când asamblați difuzoarele, așezați-le pe o parte pentru a evita accidentele sau rănirea. Asigurați-vă că utilizați o suprafață stabilă atunci când asamblați, configurați și amplasați difuzoarele.

Aceasta este o configurare standard a difuzoarelor surround multicanal pentru un sunet optim home theater 5.1 canale.
Configurarea sunetului home theater

Pregătirea difuzoarelor

  1. Atașați tampoanele antiderapante la baza fiecărui difuzor.
    Utilizați adezivul furnizat pentru a atașa trei tampoane la baza (partea inferioară) a fiecărui difuzor.
    Pregătirea difuzoarelor
  2. Conectați fiecare difuzor.
    Pentru conectarea difuzoarelor, consultați instrucțiunile de utilizare ale sistemului Front Surround. Fiecare difuzor din ilustrație poate fi identificat prin intermediul indicatorului cu coduri de culoare furnizat pe eticheta de pe suprafața din spate.
    Surround stânga: Albastru
    Surround dreapta: Gri

  • Aceste borne ale difuzoarelor transportă tensiune PERICULOASĂ sub tensiune. Pentru a preveni riscul de electrocutare la conectarea sau deconectarea cablurilor difuzoarelor, deconectați cablul de alimentare înainte de a atinge orice părți neizolate.
  • După conectarea fișelor, trageți ușor de cabluri pentru a vă asigura că capetele cablurilor sunt conectate în siguranță la borne. Conexiunile slabe pot crea zgomot și întreruperi ale sunetului.
  • Dacă firele cablului sunt împinse afară din borne, permițând firelor să intre în contact unele cu altele, acesta plasează o sarcină suplimentară excesivă pe amplificator. Acest lucru poate face ca amplificatorul să nu mai funcționeze și poate chiar deteriora amplificatorul.
  • Asigurați-vă că conectați firele la polaritățile corecte ale bornelor (+, –) la difuzor și amplificator, altfel efectul surround adecvat nu va fi produs.

Montarea difuzoarelor pe perete

Difuzoarele surround au găuri pentru montarea suporturilor și, în funcție de configurația difuzoarelor pe care o alegeți, puteți monta difuzoarele surround pe perete. Consultați Montarea difuzoarelor pe perete în instrucțiunile de utilizare ale sistemului Front Surround.

  • Asigurați-vă că strângeți șurubul furnizat cât mai bine posibil atunci când atașați suportul la partea din spate a difuzorului.

Înainte de montare

  • Amintiți-vă că sistemul de difuzoare este greu și că greutatea sa ar putea face ca șuruburile să se slăbească sau ca materialul peretelui să nu îl poată susține, ceea ce ar duce la căderea difuzorului. Asigurați-vă că peretele pe care intenționați să montați difuzoarele este suficient de puternic pentru a le susține. Nu montați pe placaj sau pereți cu suprafață moale.
  • Șuruburile de montare nu sunt furnizate. Utilizați șuruburi potrivite pentru materialul peretelui și susțineți greutatea difuzorului.

  • Dacă nu sunteți sigur de calitățile și rezistența peretelui, consultați un profesionist pentru sfaturi.
  • Pioneer nu este responsabil pentru niciun accident sau daune care rezultă din instalarea necorespunzătoare.

Specificații

Incintă Tip raft cu cutie închisă (ecranat magnetic)
Sistem Sistem cu 1 cale de 6,6 cm
Difuzoare Tip con de 6,6 cm
Impedanță 4 Ω
Gama de frecvență De la 82 Hz la 20 kHz
Dimensiuni 96 mm (L) x 96 mm (Î) x 96 mm (A)
Greutate 0,5 kg
  • Specificațiile și designul pot fi modificate fără notificare, datorită îmbunătățirilor.


Dacă doriți să aruncați acest produs, nu îl amestecați cu deșeurile menajere generale. Există un sistem separat de colectare pentru produsele electronice uzate, în conformitate cu legislația care impune tratarea, recuperarea și reciclarea corespunzătoare.

Gospodăriile private din statele membre ale UE, Elveția și Norvegia pot returna gratuit produsele electronice uzate la punctele de colectare desemnate sau la un retailer (dacă achiziționați unul nou similar).
Pentru țările care nu sunt menționate mai sus, vă rugăm să contactați autoritățile locale pentru metoda corectă de eliminare.
Procedând astfel, vă veți asigura că produsul dumneavoastră aruncat este supus tratamentului, recuperării și reciclării necesare și, astfel, veți preveni potențialele efecte negative asupra mediului și sănătății umane.

Copyright © 2010 Pioneer Corporation.
Toate drepturile rezervate.
