Pioneer S-SB5R - Manual do Sistema de Altifalantes
Conteúdo da caixa
- Utilize apenas com o sistema de som surround frontal da Pioneer. Consulte o manual de instruções.
- Não ligue as colunas fornecidas a nenhum outro amplificador. Tal pode resultar em avaria ou incêndio.
Confirme se todos os seguintes itens foram fornecidos.

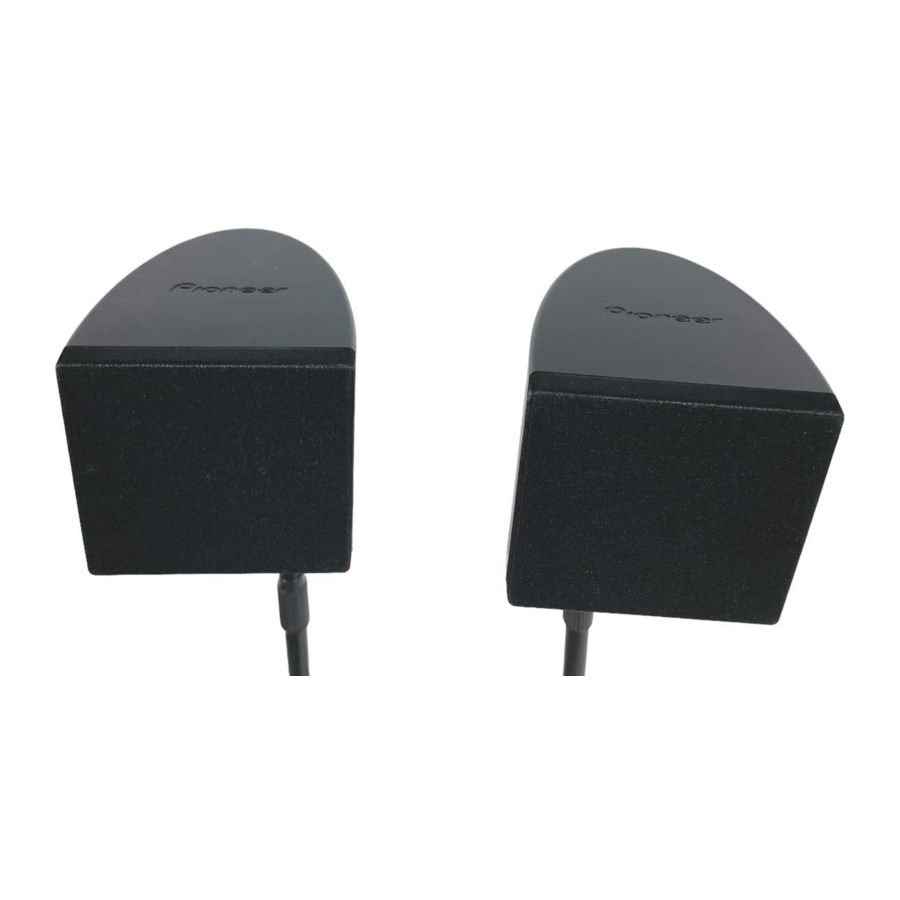

- Colunas surround x2
- Cabos das colunas (10 m) x2
- Suportes de montagem na parede x2
- Almofadas antiderrapantes x6
- Parafusos x2
- Manual de instruções (este documento)
Configuração de som de cinema em casa
- Ao montar as colunas, coloque-as deitadas de lado para evitar acidentes ou ferimentos. Certifique-se de que utiliza uma superfície estável ao montar, configurar e colocar as colunas.
Esta é uma configuração de colunas de som surround multicanal padrão para um som de cinema em casa de 5.1 canais ideal.
Preparar as colunas
- Fixe as almofadas antiderrapantes à base de cada coluna.
Utilize o adesivo fornecido para fixar três almofadas à base (parte inferior) de cada coluna.
![Preparar as colunas]( "Pioneer - S-SB5R - Preparar as colunas")
- Ligue cada coluna.
Para a ligação das colunas, consulte as instruções de funcionamento do sistema Front Surround. Cada coluna na ilustração pode ser identificada através do indicador com código de cores fornecido na etiqueta da superfície traseira.
Surround esquerdo: Azul
Surround direito: Cinzento
- Estes terminais das colunas transportam tensão PERIGOSA. Para evitar o risco de choque elétrico ao ligar ou desligar os cabos das colunas, desligue o cabo de alimentação antes de tocar em quaisquer peças não isoladas.
- Após ligar as fichas, puxe ligeiramente os cabos para se certificar de que as extremidades dos cabos estão bem ligadas aos terminais. Ligações deficientes podem criar ruído e interrupções no som.
- Se os fios do cabo forem empurrados para fora dos terminais, permitindo que os fios entrem em contacto uns com os outros, isso coloca uma carga adicional excessiva no amplificador. Isto pode fazer com que o amplificador pare de funcionar e pode até danificar o amplificador.
- Certifique-se de que liga os fios às polaridades corretas dos terminais (+, –) na coluna e no amplificador, caso contrário, o efeito surround adequado não será produzido.
Montagem das colunas na parede
As colunas surround têm orifícios para suportes de montagem e, dependendo da configuração das colunas que escolher, pode montar as colunas surround na parede. Consulte Montagem das colunas na parede nas instruções de funcionamento do Sistema Front Surround.
- Certifique-se de que aperta o parafuso fornecido o mais firmemente possível ao fixar o suporte na parte de trás da coluna.
Antes da montagem
- Lembre-se de que o sistema de colunas é pesado e que o seu peso pode fazer com que os parafusos se soltem ou que o material da parede não consiga suportá-lo, resultando na queda da coluna. Certifique-se de que a parede onde pretende montar as colunas é suficientemente forte para as suportar. Não monte em contraplacado ou paredes de superfície macia.
- Os parafusos de montagem não são fornecidos. Utilize parafusos adequados para o material da parede e que suportem o peso da coluna.
- Se não tiver a certeza das qualidades e resistência da parede, consulte um profissional para obter aconselhamento.
- A Pioneer não é responsável por quaisquer acidentes ou danos resultantes de uma instalação inadequada.
Especificações
| Caixa | Tipo estante de livros de caixa fechada (com blindagem magnética) |
| Sistema | Sistema de 1 via de 6,6 cm |
| Colunas | Tipo cone de 6,6 cm |
| Impedância | 4 Ω |
| Gama de frequências | 82 Hz a 20 kHz |
| Dimensões | 96 mm (L) x 96 mm (A) x 96 mm (P) |
| Peso | 0,5 kg |
- As especificações e o design estão sujeitos a possíveis modificações sem aviso prévio, devido a melhorias.
Se pretender eliminar este produto, não o misture com o lixo doméstico geral. Existe um sistema de recolha seletiva para produtos eletrónicos usados, de acordo com a legislação que exige o tratamento, recuperação e reciclagem adequados.
As famílias particulares nos estados membros da UE, na Suíça e na Noruega podem devolver os seus produtos eletrónicos usados gratuitamente a instalações de recolha designadas ou a um retalhista (se comprar um novo semelhante).
Para os países não mencionados acima, contacte as suas autoridades locais para obter o método correto de eliminação.
Ao fazê-lo, garantirá que o seu produto eliminado é submetido ao tratamento, recuperação e reciclagem necessários e, assim, evitará potenciais efeitos negativos no ambiente e na saúde humana.
Copyright © 2010 Pioneer Corporation.
Todos os direitos reservados.
