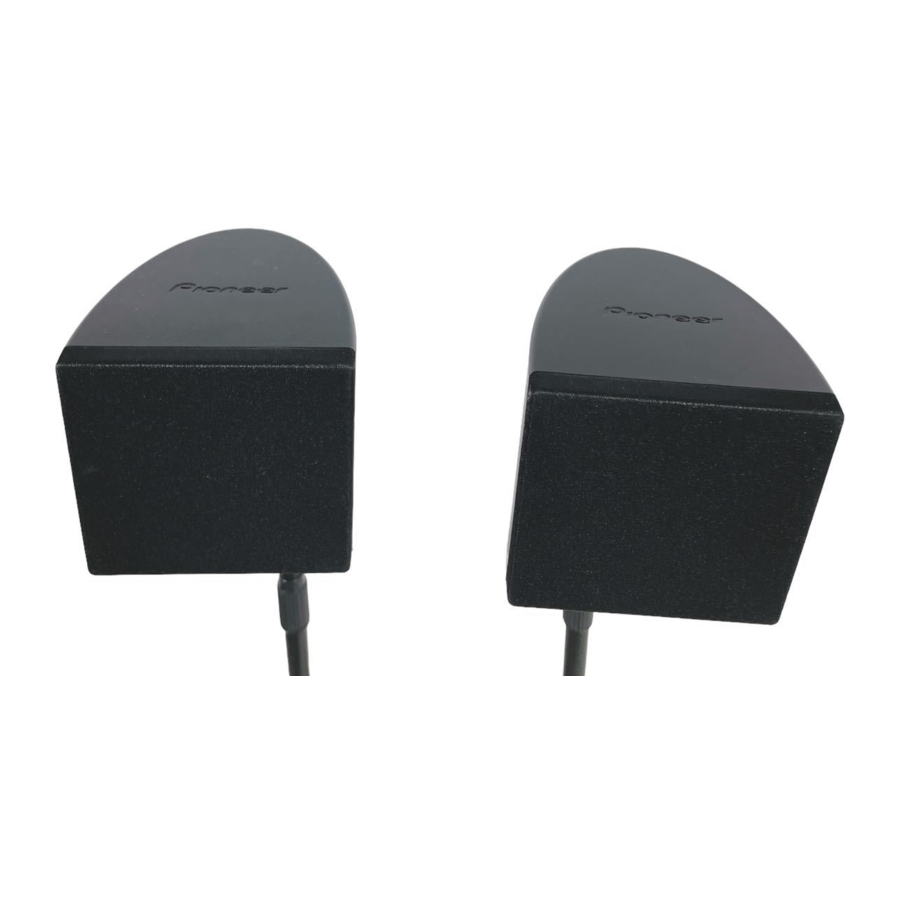

Pioneer S-SB5R - Garsiakalbių sistemos vadovas

Turinys

Kas yra dėžutėje

  • Naudokite tik su "Pioneer" priekine erdvinio garso sistema. Žr. naudojimo instrukciją.
  • Nejunkite pateiktų garsiakalbių prie jokio kito stiprintuvo. Tai gali sukelti gedimą arba gaisrą.

Patikrinkite, ar pateikiami visi šie elementai.

  • Erdvinio garso garsiakalbiai x2
  • Garsiakalbių laidai (10 m) x2
  • Tvirtinimo prie sienos laikikliai x2
  • Neslystantys padeliai x6
  • Varžtai x2
  • Naudojimo instrukcija (šis dokumentas)

Namų kino teatro garso nustatymas

  • Montuodami garsiakalbius, paguldykite juos ant šono, kad išvengtumėte nelaimingų atsitikimų ar sužalojimų. Montuodami, nustatydami ir statydami garsiakalbius, įsitikinkite, kad naudojate stabilų paviršių.

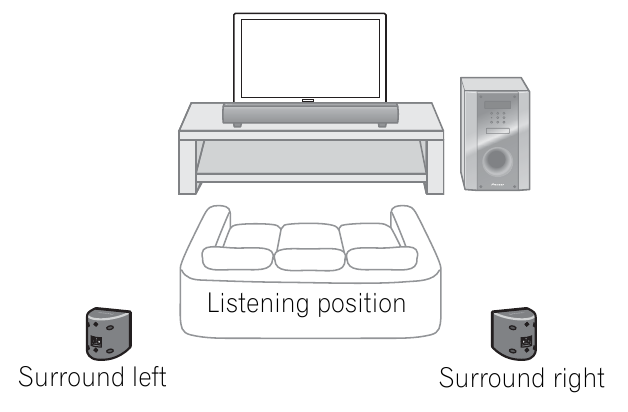

Tai yra standartinis daugiakanalis erdvinio garso garsiakalbių nustatymas optimaliam 5.1 kanalo namų kino teatro garsui.
Namų kino teatro garso nustatymas

Garsiakalbių paruošimas

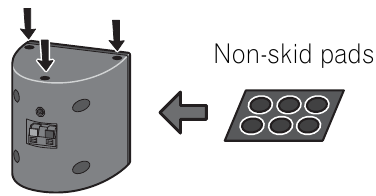

  1. Pritvirtinkite neslystančius padelius prie kiekvieno garsiakalbio pagrindo.
    Naudokite pateiktus klijus, kad pritvirtintumėte tris padelius prie kiekvieno garsiakalbio pagrindo (apačios).
    Garsiakalbių paruošimas
  2. Prijunkite kiekvieną garsiakalbį.
    Informacijos apie garsiakalbio prijungimą ieškokite priekinės erdvinio garso sistemos naudojimo instrukcijose. Kiekvieną garsiakalbį iliustracijoje galima atpažinti pagal spalvotą indikatorių, esantį galinės pusės etiketėje.
    Erdvinis kairysis: Mėlynas
    Erdvinis dešinysis: Pilkas

  • Šie garsiakalbių gnybtai turi PAVOJINGĄ ĮTAMPA. Kad išvengtumėte elektros smūgio pavojaus jungdami arba atjungdami garsiakalbių laidus, atjunkite maitinimo laidą prieš liesdami bet kokias neizoliuotas dalis.
  • Prijungę kištukus, švelniai patraukite laidus, kad įsitikintumėte, jog laidų galai yra tvirtai prijungti prie gnybtų. Prastas sujungimas gali sukelti triukšmą ir garso trikdžius.
  • Jei atsitiktų taip, kad laido laidai išstumiami iš gnybtų, leisdami laidams susiliesti vienas su kitu, tai sukuria per didelę papildomą apkrovą stiprintuvui. Dėl to stiprintuvas gali nustoti veikti ir netgi gali būti sugadintas.
  • Būtinai prijunkite laidus prie teisingų gnybtų poliškumų (+, –) prie garsiakalbio ir stiprintuvo, kitaip nebus sukuriamas tinkamas erdvinio garso efektas.

Garsiakalbių tvirtinimas prie sienos

Erdvinio garso garsiakalbiai turi skyles tvirtinimo laikikliams, ir priklausomai nuo pasirinkto garsiakalbių nustatymo, galite pritvirtinti erdvinio garso garsiakalbius prie sienos. Žr. Garsiakalbių tvirtinimas prie sienos priekinės erdvinio garso sistemos naudojimo instrukcijose.

  • Būtinai kuo tvirčiau priveržkite pateiktą varžtą, pritvirtindami laikiklį prie garsiakalbio galo.

Prieš montuojant

  • Atminkite, kad garsiakalbių sistema yra sunki ir kad jos svoris gali sukelti varžtų atsilaisvinimą arba sienos medžiaga nepajėgs jos išlaikyti, todėl garsiakalbis nukris. Įsitikinkite, kad siena, ant kurios ketinate montuoti garsiakalbius, yra pakankamai tvirta, kad juos išlaikytų. Nemontuokite ant faneros ar minkštų paviršių sienų.
  • Montavimo varžtai nepridedami. Naudokite varžtus, tinkamus sienos medžiagai ir išlaikančius garsiakalbio svorį.

  • Jei nesate tikri dėl sienos savybių ir stiprumo, pasikonsultuokite su specialistu.
  • "Pioneer" neatsako už jokius nelaimingus atsitikimus ar žalą, atsiradusią dėl netinkamo įrengimo.

Specifikacijos

Korpusas Uždaro tipo knygų lentynos (magnetiškai ekranuotas)
Sistema 6,6 cm 1 krypčių sistema
Garsiakalbiai 6,6 cm kūgio tipo
Varža 4 Ω
Dažnių diapazonas 82 Hz iki 20 kHz
Matmenys 96 mm (P) x 96 mm (A) x 96 mm (G)
Svoris 0,5 kg
  • Specifikacijos ir dizainas gali būti keičiami be išankstinio įspėjimo dėl patobulinimų.


Jei norite išmesti šį gaminį, nemaišykite jo su buitinėmis atliekomis. Yra atskira naudotų elektronikos gaminių surinkimo sistema pagal teisės aktus, reikalaujančius tinkamo apdorojimo, utilizavimo ir perdirbimo.

Privatūs namų ūkiai ES valstybėse narėse, Šveicarijoje ir Norvegijoje gali nemokamai grąžinti savo naudotus elektronikos gaminius į paskirtas surinkimo vietas arba mažmenininkui (jei perkate panašų naują).
Šalims, kurios nepaminėtos aukščiau, kreipkitės į vietos valdžios institucijas dėl tinkamo utilizavimo metodo.
Tai darydami užtikrinsite, kad jūsų išmestas gaminys būtų tinkamai apdorotas, utilizuotas ir perdirbtas, taip išvengiant galimo neigiamo poveikio aplinkai ir žmonių sveikatai.

Autorių teisės © 2010 "Pioneer Corporation".
Visos teisės saugomos.
