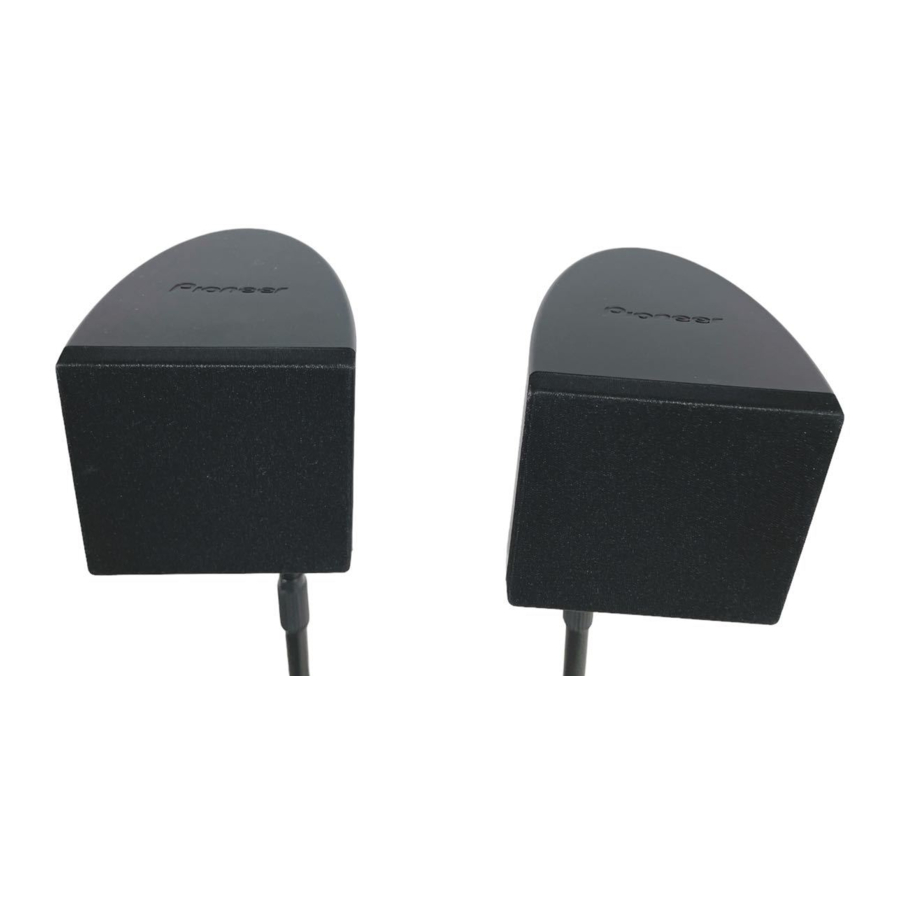

Pioneer S-SB5R - Manual Sistem Speaker

Isi

1 Apa yang ada di dalam kotak
2 Pengaturan suara home theater
3 Mempersiapkan speaker
4 Memasang speaker di dinding
5 Spesifikasi
6 Unduh manual
7 Dalam Bahasa Lain

Apa yang ada di dalam kotak

Gunakan hanya dengan sistem surround depan Pioneer. Lihat buku petunjuk.
Jangan sambungkan speaker yang disertakan dengan amplifier lain. Hal ini dapat menyebabkan kerusakan atau kebakaran.

Harap konfirmasi bahwa semua item berikut telah disertakan.

Speaker surround x2
Kabel speaker (10 m) x2
Braket pemasangan di dinding x2
Alas anti selip x6
Sekrup x2
Buku petunjuk (Dokumen ini)

Pengaturan suara home theater

Saat merakit speaker, letakkan secara mendatar di sisinya untuk menghindari kecelakaan atau cedera. Pastikan untuk menggunakan permukaan yang stabil saat merakit, menyiapkan, dan menempatkan speaker.

Ini adalah pengaturan speaker surround multichannel standar untuk suara home theater 5.1 channel yang optimal.

Mempersiapkan speaker

Pasang alas anti selip ke dasar setiap speaker.
Gunakan perekat yang disertakan untuk memasang tiga alas ke dasar (bagian bawah) setiap speaker.
Sambungkan setiap speaker.
Untuk sambungan speaker, lihat petunjuk pengoperasian sistem Front Surround. Setiap speaker dalam ilustrasi dapat diidentifikasi melalui indikator berkode warna yang tersedia pada label permukaan belakang.
Surround kiri: Biru
Surround kanan: Abu-abu

Terminal speaker ini membawa tegangan BERBAHAYA. Untuk mencegah risiko sengatan listrik saat menyambungkan atau memutuskan kabel speaker, putuskan kabel daya sebelum menyentuh bagian yang tidak terisolasi.
Setelah menyambungkan colokan, tarik kabel dengan ringan untuk memastikan bahwa ujung kabel terhubung dengan aman ke terminal. Sambungan yang buruk dapat menimbulkan kebisingan dan gangguan pada suara.
Jika kabel terdorong keluar dari terminal, sehingga kabel bersentuhan satu sama lain, hal itu akan memberikan beban tambahan yang berlebihan pada amplifier. Hal ini dapat menyebabkan amplifier berhenti berfungsi, dan bahkan dapat merusak amplifier.
Pastikan untuk menyambungkan kabel ke polaritas terminal yang benar (+, –) pada speaker dan amplifier, atau efek surround yang tepat tidak akan dihasilkan.

Memasang speaker di dinding

Speaker surround memiliki lubang untuk braket pemasangan, dan tergantung pada pengaturan speaker yang Anda pilih, Anda dapat memasang speaker surround di dinding. Lihat Memasang speaker di dinding pada petunjuk pengoperasian Sistem Front Surround.

Pastikan untuk mengencangkan sekrup yang disertakan seaman mungkin saat memasang braket ke bagian belakang speaker.

Sebelum memasang

Ingatlah bahwa sistem speaker itu berat dan beratnya dapat menyebabkan sekrup menjadi longgar, atau bahan dinding gagal menopangnya, sehingga speaker jatuh. Pastikan dinding tempat Anda ingin memasang speaker cukup kuat untuk menopangnya. Jangan memasang pada kayu lapis atau dinding permukaan lunak.
Sekrup pemasangan tidak disertakan. Gunakan sekrup yang sesuai untuk bahan dinding dan menopang berat speaker.

Jika Anda tidak yakin dengan kualitas dan kekuatan dinding, konsultasikan dengan profesional untuk mendapatkan saran.
Pioneer tidak bertanggung jawab atas kecelakaan atau kerusakan apa pun yang diakibatkan oleh pemasangan yang tidak tepat.

Spesifikasi

Enclosure (Enklosur)	Tipe rak buku kotak tertutup (terlindung secara magnetis)
System (Sistem)	Sistem 1 arah 6,6 cm
Speakers (Speaker)	Tipe kerucut 6,6 cm
Impedance (Impedansi)	4 Ω
Frequency range (Rentang frekuensi)	82 Hz hingga 20 kHz
Dimensions (Dimensi)	96 mm (L) x 96 mm (T) x 96 mm (D)
Weight (Berat)	0,5 kg

Spesifikasi dan desain dapat mengalami modifikasi tanpa pemberitahuan, karena adanya peningkatan.

Jika Anda ingin membuang produk ini, jangan mencampurnya dengan sampah rumah tangga biasa. Ada sistem pengumpulan terpisah untuk produk elektronik bekas sesuai dengan undang-undang yang mengharuskan perlakuan, pemulihan, dan daur ulang yang tepat.

Rumah tangga pribadi di negara-negara anggota Uni Eropa, di Swiss dan Norwegia dapat mengembalikan produk elektronik bekas mereka secara gratis ke fasilitas pengumpulan yang ditunjuk atau ke pengecer (jika Anda membeli yang baru serupa).
Untuk negara-negara yang tidak disebutkan di atas, silakan hubungi otoritas setempat Anda untuk metode pembuangan yang benar.
Dengan melakukan hal itu, Anda akan memastikan bahwa produk yang Anda buang menjalani perawatan, pemulihan, dan daur ulang yang diperlukan, sehingga mencegah potensi efek negatif pada lingkungan dan kesehatan manusia.
