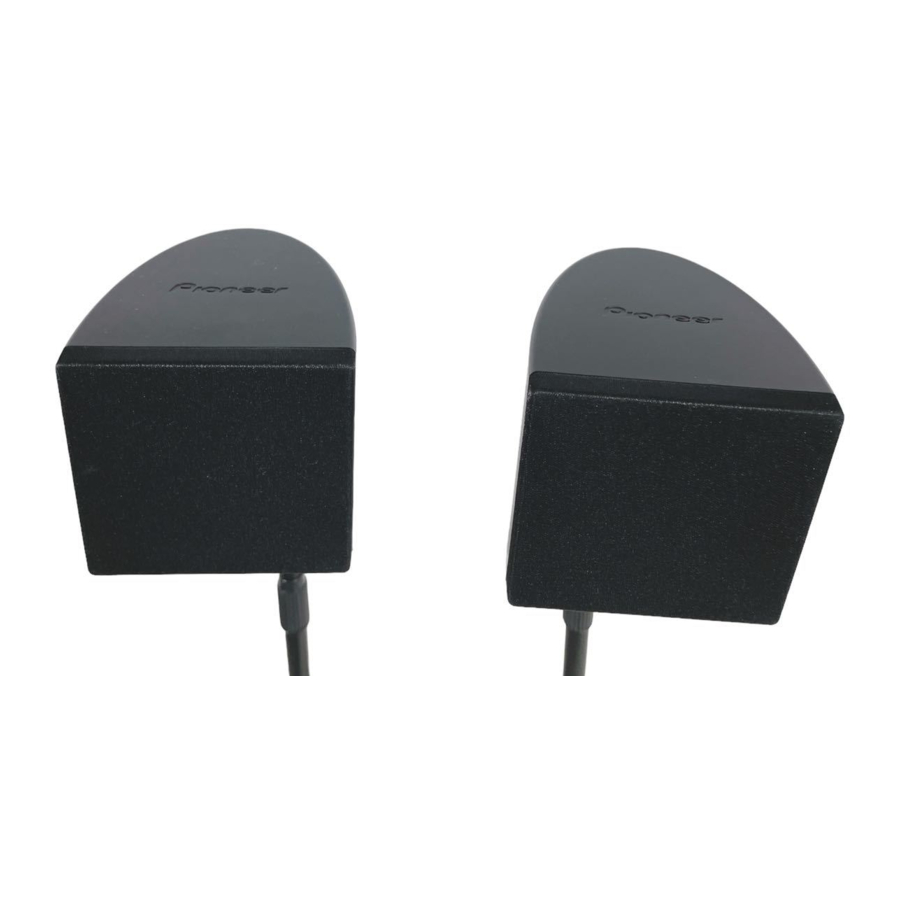

Pioneer S-SB5R - Kaiutinjärjestelmän käyttöohje

Sisältö

Pakkauksen sisältö

  • Käytä vain Pioneer-etu surround -järjestelmän kanssa. Katso käyttöohjetta.
  • Älä kytke mukana toimitettuja kaiuttimia mihinkään muuhun vahvistimeen. Tämä voi aiheuttaa toimintahäiriön tai tulipalon.

Varmista, että kaikki seuraavat osat ovat mukana.

  • Surround-kaiuttimet x2
  • Kaiutinkaapelit (10 m) x2
  • Seinäkiinnikkeet x2
  • Liukuesteet x6
  • Ruuvit x2
  • Käyttöohje (tämä asiakirja)

Kotiteatteriäänien asennus

  • Kun kokoat kaiuttimia, aseta ne kyljelleen onnettomuuksien tai loukkaantumisten välttämiseksi. Varmista, että käytät vakaata pintaa, kun kokoat, asennat ja sijoitat kaiuttimet.

Tämä on tavallinen monikanavainen surround-äänikaiutinasennus optimaalisen 5.1-kanavaisen kotiteatteriäänen saavuttamiseksi.
Kotiteatteriäänien asennus

Kaiuttimien valmistelu

  1. Kiinnitä liukuesteet jokaisen kaiuttimen pohjaan.
    Käytä mukana toimitettua liimaa kiinnittääksesi kolme pehmustetta jokaisen kaiuttimen pohjaan.
    Kaiuttimien valmistelu
  2. Kytke jokainen kaiutin.
    Katso kaiuttimen kytkemistä varten etu surround -järjestelmän käyttöohjeita. Jokainen kaiutin voidaan tunnistaa kuvassa takapinnassa olevan värikoodatun ilmaisimen avulla.
    Surround vasen: Sininen
    Surround oikea: Harmaa

  • Nämä kaiutinliittimet sisältävät VAARALLISEN JÄNNITTEEN. Sähköiskun vaaran välttämiseksi, kun kytket tai irrotat kaiutinkaapeleita, irrota virtajohto ennen kuin kosket eristämättömiin osiin.
  • Kun olet kytkenyt pistokkeet, vedä kevyesti kaapeleista varmistaaksesi, että kaapelien päät on kytketty kunnolla liittimiin. Huonot liitännät voivat aiheuttaa kohinaa ja keskeytyksiä äänessä.
  • Jos kaapelin johdot työntyvät ulos liittimistä ja joutuvat kosketuksiin toistensa kanssa, se asettaa vahvistimelle liiallisen lisäkuorman. Tämä voi aiheuttaa vahvistimen toiminnan loppumisen ja jopa vahingoittaa vahvistinta.
  • Muista kytkeä johdot oikeisiin napaisuuksiin (+, –) kaiuttimessa ja vahvistimessa, muuten oikeaa surround-efektiä ei synny.

Kaiuttimien seinäkiinnitys

Surround-kaiuttimissa on reiät kiinnityskannattimille, ja valitsemasi kaiutinasetuksen mukaan voit kiinnittää surround-kaiuttimet seinälle. Katso Kaiuttimien seinäkiinnitys etu surround -järjestelmän käyttöohjeista.

  • Varmista, että kiristät mukana toimitetun ruuvin mahdollisimman tiukasti, kun kiinnität kannattimen kaiuttimen takaosaan.

Ennen asennusta

  • Muista, että kaiutinjärjestelmä on painava ja sen paino voi aiheuttaa ruuvien löystymisen tai seinämateriaalin pettämisen, jolloin kaiutin putoaa. Varmista, että seinä, johon aiot kiinnittää kaiuttimet, on riittävän vahva tukemaan niitä. Älä asenna vanerille tai pehmeille seinäpinnoille.
  • Kiinnitysruuveja ei toimiteta. Käytä seinämateriaalille sopivia ruuveja ja tue kaiuttimen painoa.

  • Jos olet epävarma seinän ominaisuuksista ja vahvuudesta, kysy neuvoa ammattilaiselta.
  • Pioneer ei ole vastuussa onnettomuuksista tai vahingoista, jotka johtuvat virheellisestä asennuksesta.

Tekniset tiedot

Kotelo Suljettu kirjahyllytyyppi (magneettisesti suojattu)
Järjestelmä 6,6 cm:n 1-tie järjestelmä
Kaiuttimet 6,6 cm:n kartiotyyppi
Impedanssi 4 Ω
Taajuusalue 82 Hz - 20 kHz
Mitat 96 mm (L) x 96 mm (K) x 96 mm (S)
Paino 0,5 kg
  • Teknisiä tietoja ja muotoilua voidaan muuttaa ilman erillistä ilmoitusta parannusten vuoksi.


Jos haluat hävittää tämän tuotteen, älä sekoita sitä yleisen kotitalousjätteen joukkoon. Käytetyille elektroniikkatuotteille on olemassa erillinen keräysjärjestelmä lainsäädännön mukaisesti, joka edellyttää asianmukaista käsittelyä, hyödyntämistä ja kierrätystä.

Yksityiset kotitaloudet EU:n jäsenvaltioissa, Sveitsissä ja Norjassa voivat palauttaa käytetyt elektroniikkatuotteensa maksutta niille osoitettuihin keräyspisteisiin tai jälleenmyyjälle (jos ostat vastaavan uuden tuotteen).
Jos maatasi ei ole mainittu yllä, ota yhteyttä paikallisiin viranomaisiin saadaksesi oikean hävitystavan.
Näin varmistat, että hävitettävä tuotteesi käsitellään, hyödynnetään ja kierrätetään asianmukaisesti ja estät siten mahdolliset kielteiset vaikutukset ympäristöön ja ihmisten terveyteen.

Copyright © 2010 Pioneer Corporation.
Kaikki oikeudet pidätetään.
