Pioneer S-SB5R - Manuali i Sistemit të Bokseve

Përmbajtja

1 Çfarë ka në kuti
2 Konfigurimi i zërit të kinemasë shtëpiake
3 Përgatitja e bokseve
4 Montimi i bokseve në mur
5 Specifikimet
6 Shkarko manual
7 Në Gjuhë të Tjera

Çfarë ka në kuti

Përdorni vetëm me sistemin rrethues ballor Pioneer. Shihni manualin e udhëzimeve.
Mos i lidhni bokset e furnizuara me ndonjë amplifikator tjetër. Kjo mund të rezultojë në mosfunksionim ose zjarr.

Ju lutemi konfirmoni që të gjitha artikujt e mëposhtëm janë furnizuar.

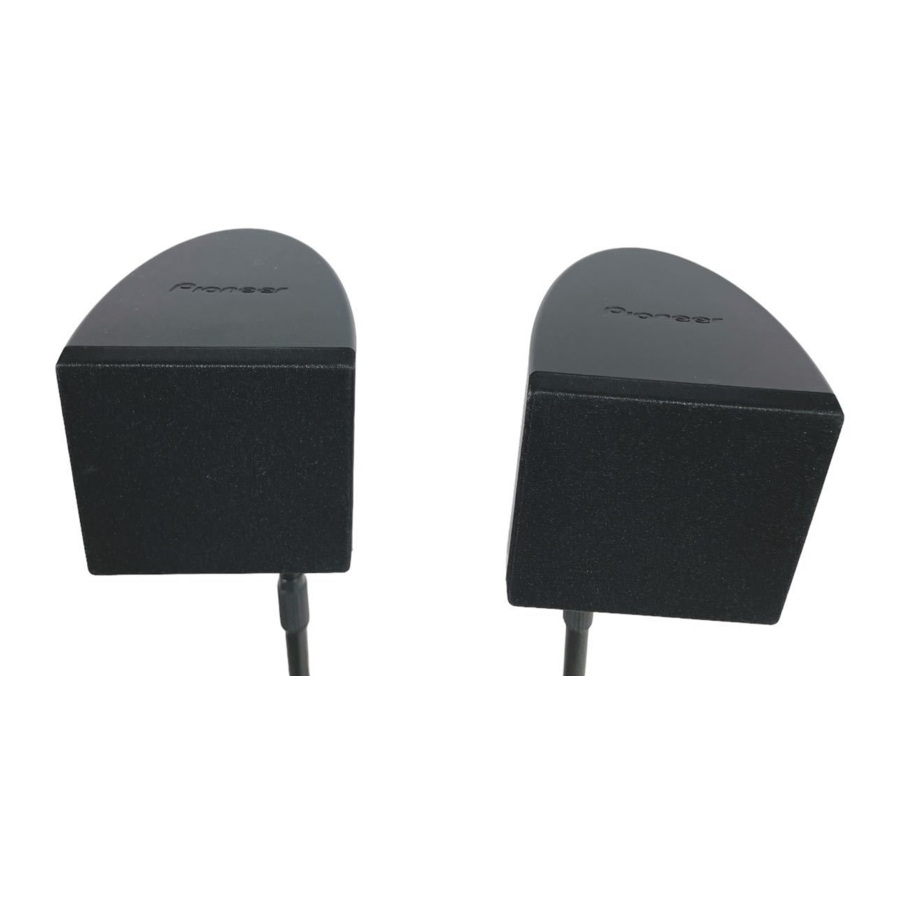

Bokse rrethuese x2
Kabllot e bokseve (10 m) x2
Mbajtëse për montim në mur x2
Jastëkë jo të rrëshqitshëm x6
Vida x2
Manuali i udhëzimeve (Ky dokument)

Konfigurimi i zërit të kinemasë shtëpiake

Kur montoni bokset, shtrijini ato në anën e tyre për të shmangur aksidentet ose lëndimet. Sigurohuni që të përdorni një sipërfaqe të qëndrueshme kur montoni, konfiguroni dhe vendosni bokset.

Ky është një konfigurim standard i bokseve me shumë kanale rrethuese për zë optimal të kinemasë shtëpiake 5.1 kanalesh.

Përgatitja e bokseve

Bashkangjitni jastëkët jo të rrëshqitshëm në bazën e secilit boks.
Përdorni ngjitësin e furnizuar për të bashkangjitur tre jastëkë në bazën (fundin) e secilit boks.
Lidhni secilin boks.
Për lidhjen e bokseve, referojuni udhëzimeve të funksionimit të sistemit rrethues ballor (Front Surround). Çdo boks në ilustrim mund të identifikohet me anë të treguesit të koduar me ngjyra të ofruar në etiketën e sipërfaqes së pasme.
Rrethues majtas: Blu
Rrethues djathtas: Gri

Këto terminale të bokseve mbajnë tension të RREZIKSHËM AKTIV. Për të parandaluar rrezikun e goditjes elektrike kur lidhni ose shkëputni kabllot e bokseve, shkëputni kordonin e rrymës përpara se të prekni ndonjë pjesë të paizoluar.
Pasi të keni lidhur spinat, tërhiqni lehtë kabllot për t'u siguruar që skajet e kabllove janë të lidhura mirë me terminalet. Lidhjet e dobëta mund të krijojnë zhurmë dhe ndërprerje në zë.
Nëse telat e kabllit ndodhin të shtyhen jashtë terminaleve, duke lejuar që telat të bien në kontakt me njëri-tjetrin, kjo vendos një ngarkesë shtesë të tepërt në amplifikator. Kjo mund të bëjë që amplifikatori të ndalojë funksionimin dhe madje mund të dëmtojë amplifikatorin.
Sigurohuni që të lidhni telat me polaritetet e sakta të terminalit (+, –) në boks dhe amplifikator, ose efekti i duhur rrethues nuk do të prodhohet.

Montimi i bokseve në mur

Bokset rrethuese kanë vrima për mbajtëse montimi dhe, në varësi të konfigurimit të bokseve që zgjidhni, mund t'i montoni bokset rrethuese në mur. Referojuni Montimi i bokseve në mur në udhëzimet e funksionimit të Sistemit Rrethues Ballor (Front Surround System).

Sigurohuni që të shtrëngoni vidën e furnizuar sa më fort që të jetë e mundur kur bashkangjitni mbajtësen në pjesën e pasme të bokses.

Para montimit

Mbani mend se sistemi i bokseve është i rëndë dhe se pesha e tij mund të bëjë që vidat të lirohen, ose që materiali i murit të mos e mbështesë atë, duke rezultuar në rënien e bokses. Sigurohuni që muri në të cilin keni ndërmend të montoni bokset të jetë mjaft i fortë për t'i mbështetur ato. Mos montoni në kompensatë ose mure me sipërfaqe të butë.
Vidalet e montimit nuk janë të furnizuara. Përdorni vida të përshtatshme për materialin e murit dhe mbështesin peshën e bokses.

Nëse nuk jeni i sigurt për cilësitë dhe forcën e murit, konsultohuni me një profesionist për këshilla.
Pioneer nuk është përgjegjës për ndonjë aksident ose dëmtim që rezulton nga instalimi i pahijshëm.

Specifikimet

Kasa	Tip rafti librash me kuti të mbyllur (i mbrojtur magnetikisht)
Sistemi	Sistem 1-kahësh 6.6 cm
Bokset	Tip konik 6.6 cm
Impedanca	4 Ω
Gama e frekuencës	82 Hz deri në 20 kHz
Dimensionet	96 mm (G) x 96 mm (L) x 96 mm (Th)
Pesha	0.5 kg

Specifikimet dhe dizajni i nënshtrohen modifikimeve të mundshme pa njoftim, për shkak të përmirësimeve.

Nëse dëshironi ta hidhni këtë produkt, mos e përzieni me mbeturinat e përgjithshme shtëpiake. Ekziston një sistem i veçantë grumbullimi për produktet elektronike të përdorura në përputhje me legjislacionin që kërkon trajtim, rikuperim dhe riciklim të duhur.

Familjet private në shtetet anëtare të BE-së, në Zvicër dhe Norvegji mund t'i kthejnë produktet e tyre elektronike të përdorura pa pagesë në objektet e caktuara të grumbullimit ose te një shitës me pakicë (nëse blini një të re të ngjashme).
Për vendet e pa përmendura më sipër, ju lutemi kontaktoni autoritetet tuaja lokale për metodën e saktë të asgjësimit.
Duke vepruar kështu, ju do të siguroni që produkti juaj i asgjësuar t'i nënshtrohet trajtimit, rikuperimit dhe riciklimit të nevojshëm dhe kështu të parandaloni efektet e mundshme negative në mjedis dhe shëndetin e njeriut.
