Guía de instalación de NETGEAR WAX630E, WAX630EP

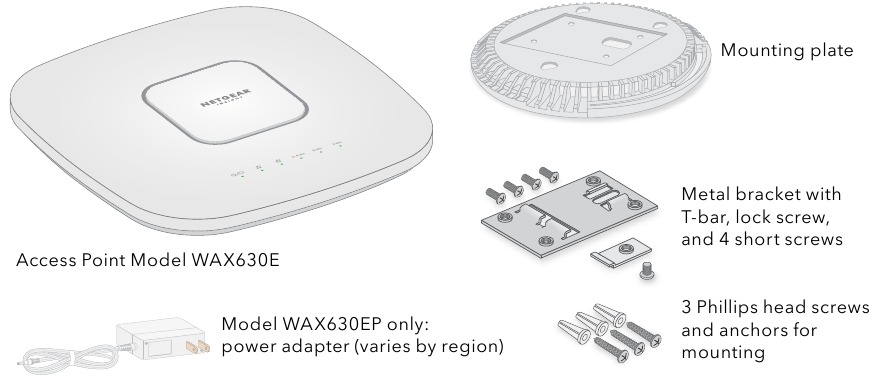

Contenido del paquete

NOTA: Puede encender el WAX630E conectándolo a un switch PoE++ o a un adaptador de corriente. El modelo WAX630EP incluye un adaptador de corriente, o puede comprar uno por separado.

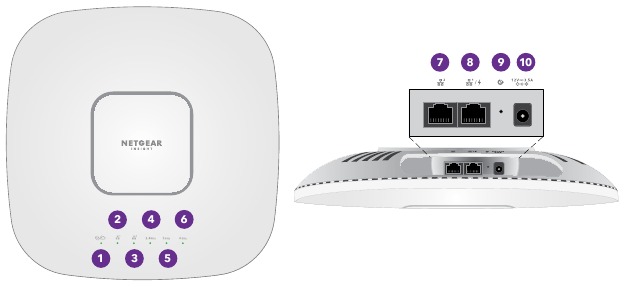

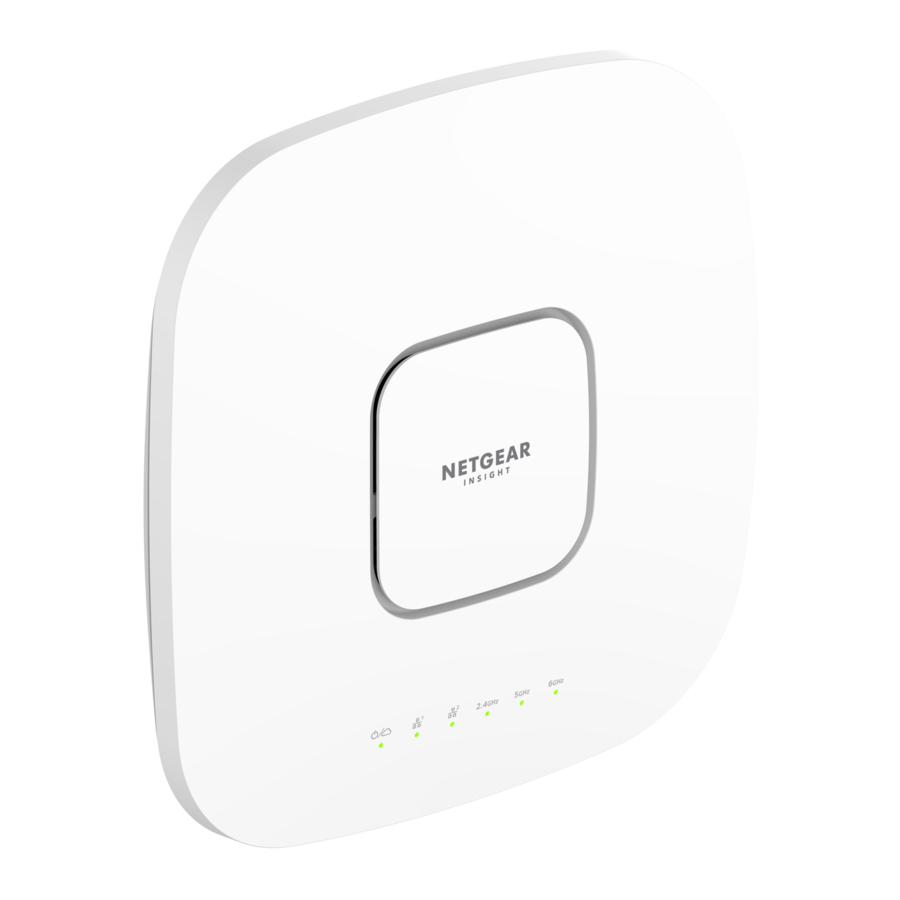

Descripción general

1. LED de alimentación/nube (Power/Cloud)
2. LED de LAN 1
3. LED de LAN 2
4. LED de WLAN de 2,4 GHz
5. LED de WLAN de 5 GHz
6. LED de WLAN de 6 GHz
7. Puerto LAN 2
8. Puerto LAN 1/PoE++
9. Botón de reinicio (Reset)
10. Conector de alimentación de CC

Condiciones de uso
Este dispositivo debe ser instalado por un profesional. Es responsabilidad del instalador cumplir con las regulaciones locales del país, incluyendo las operaciones dentro de los canales de frecuencia legales, la potencia de salida y los requisitos de DFS. El vendedor, el revendedor o el distribuidor no son responsables de las operaciones inalámbricas ilegales. Consulte los Términos y condiciones del dispositivo para obtener más detalles.

Conexión a la alimentación y a Internet

Encienda el punto de acceso (AP) WAX630E conectando un adaptador de corriente o conectando el puerto LAN 1/PoE++ a un switch PoE++ que suministre alimentación 802.3bt (60 W PoE++ por puerto).

Asegúrese de que el AP tenga conectividad a Internet:

• Si conecta el AP a un switch, asegúrese de que el switch tenga conectividad a Internet.
• Si utiliza un adaptador de corriente para proporcionar alimentación, utilice un cable Ethernet para conectar el puerto LAN 1/PoE++ del AP a un router u otro dispositivo de red en una red con conectividad a Internet.

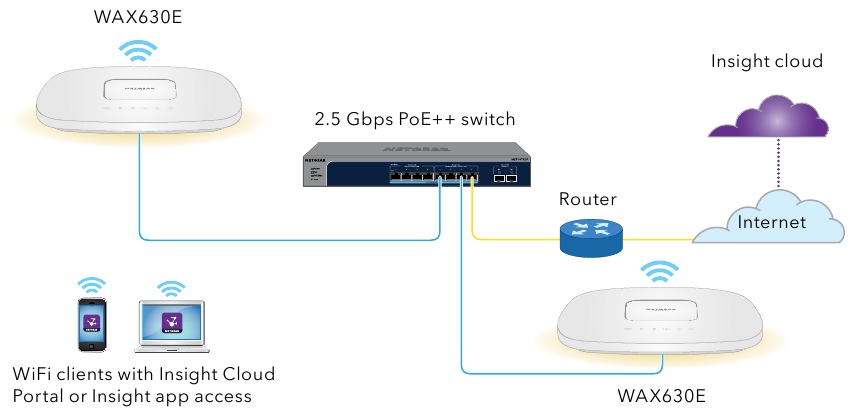

Ejemplos de conexiones para una configuración de NETGEAR Insight

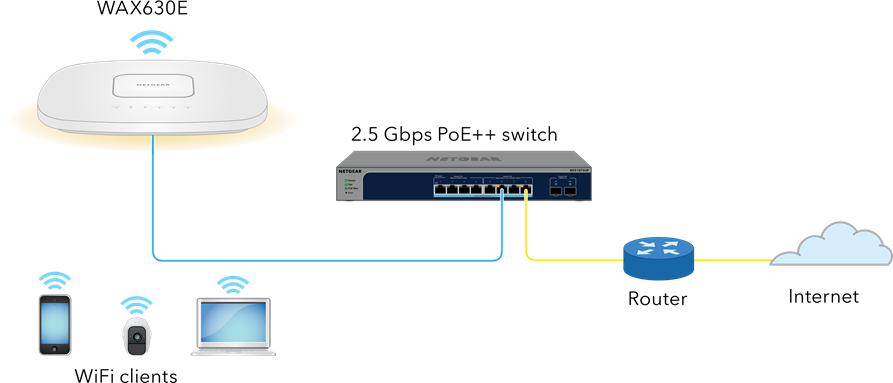

Ejemplos de conexiones para una configuración independiente

Si se conecta a un equipo de 2,5 Gbps, el puerto LAN 1/PoE++ del WAX630E admite velocidades de Ethernet de hasta 2,5 Gbps dentro de su LAN. Las figuras anteriores muestran un switch NETGEAR MS510TXUP, que admite velocidades de 2,5 Gbps y superiores, así como PoE++. Si su conexión a Internet, módem, router y switch admiten una velocidad de 2,5 Gbps, la conexión a Internet del AP también funciona a 2,5 Gbps. De lo contrario, la conexión a Internet funciona a 1 Gbps, que es una velocidad común.

NOTA: El AP recibe una dirección IP de un servidor DHCP (o un router que funciona como servidor DHCP) en su red. Si su red no incluye un servidor DHCP, el AP utiliza su dirección IP predeterminada: 192.168.0.100.

Después de iniciarse y durante la configuración, los LED del AP pueden encenderse con estos colores:

Alimentación/Nube (Power/Cloud)		Ámbar parpadeante lento: El AP se está iniciando, el firmware se está actualizando o el AP está intentando obtener una dirección IP.
		Verde fijo: El AP se inició y funciona como un AP independiente o como un AP descubierto por Insight que no está conectado actualmente a la nube de Insight.
		Azul fijo: El AP funciona en modo Insight y está conectado a la nube de Insight.
LAN 1 (una de dos opciones de velocidad)		Verde fijo: El puerto LAN 1 detecta una velocidad de 2,5 Gbps.
		Ámbar fijo: El puerto LAN 1 detecta una velocidad inferior a 2,5 Gbps, como 1 Gbps (que es una velocidad común).
LAN 2 (una de dos opciones de velocidad)		Verde fijo: El puerto LAN 2 detecta una velocidad de 1 Gbps.
		Ámbar fijo: El puerto LAN 2 detecta una velocidad de 100 o 10 Mbps.
WLAN de 2,4 GHz WLAN de 5 GHz WLAN de 6 GHz		Verde fijo: La radio está funcionando sin clientes.
		Azul fijo: La radio tiene al menos un cliente conectado.
		Azul parpadeante: La radio está procesando tráfico.

Para obtener más información sobre los LED, consulte el manual del usuario, que puede descargar visitando netgear.com/support/download.

Configurar y administrar el AP

Para configurar y administrar el AP, utilice uno de los métodos descritos en la siguiente tabla.

La administración remota de Insight ofrece funciones adicionales y servicios complementarios que no están disponibles en el modo autónomo. Su nuevo dispositivo administrable por Insight viene con Insight incluido. Para obtener más información, visite las siguientes páginas:

• https://www.netgear.com/business/services/insight/subscription/
• https://kb.netgear.com/000061848/How-do-I-use-NETGEAR-s-one-year-of-Insight-included-subscription

Configurar el AP con NETGEAR Insight Cloud Portal

1. Asegúrese de que el AP esté conectado a Internet.
2. En un ordenador o tableta, visite https://insight.netgear.com/.
3. Introduzca la dirección de correo electrónico y la contraseña de su cuenta NETGEAR y haga clic en el botón NETGEAR Sign In (Iniciar sesión en NETGEAR).
   Si aún no tiene una cuenta NETGEAR, puede crear una cuenta ahora.
4. Si es un usuario de Insight Pro, seleccione la organización a la que desea agregar el AP.
5. Haga clic en el botón + (Add Device [Añadir dispositivo]) en la parte superior derecha de la página y, en el menú emergente, seleccione Add Single Device (Añadir un solo dispositivo).
   NOTA: También puede añadir varios dispositivos cargando una lista de dispositivos como un archivo CSV. Si es un usuario de Insight Pro, todos los AP se agregarán a la organización que seleccionó en el paso anterior.
6. En la página emergente Add New Device (Añadir nuevo dispositivo), seleccione la ubicación de red de Insight a la que se debe agregar el AP, introduzca el número de serie del AP y, a continuación, haga clic en Go (Ir).
7. Después de que Insight verifique que el AP es un producto válido, puede cambiar opcionalmente el nombre del dispositivo del AP y, a continuación, hacer clic en Next (Siguiente).
   Una vez que el AP se haya agregado correctamente al portal y se haya detectado a través de Internet, una página mostrará una confirmación de que la configuración está en curso.
   NOTA: Si el AP está en línea pero Insight no detecta el AP, el firewall en la ubicación física donde se encuentra el AP podría impedir la comunicación con la nube de Insight. En esa situación, añada entradas de puerto y DNS para el acceso de salida al firewall. Para obtener más información, consulte https://kb.netgear.com/000062467/Ports‑and‑DNS‑records‑for‑connection‑to‑Insight‑cloud.
   El AP se actualiza automáticamente al firmware de Insight y a la configuración de ubicación de Insight más recientes. Esto puede tardar hasta 10 minutos, durante los cuales el AP se reiniciará.
   El AP ahora es un dispositivo administrado por Insight que está conectado a la plataforma de administración basada en la nube de Insight. Si el LED de alimentación/nube estaba en verde fijo, ahora se ilumina en azul fijo.

8. Utilice el portal de Insight Cloud o la aplicación Insight para configurar y administrar el AP.

Configurar el AP con la aplicación NETGEAR Insight

1. Conecte su dispositivo móvil al SSID de configuración del AP (nombre de red WiFi).
   El SSID de configuración se encuentra en la etiqueta del AP en la parte inferior del AP y se muestra en el formato NETGEARxxxxxx‑SETUP, donde xxxxxx son los últimos seis dígitos de la dirección MAC del AP. La frase de contraseña WiFi predeterminada es sharedsecret.
2. Abra la aplicación NETGEAR Insight.
   Si aún no tiene una cuenta NETGEAR, puede crear una cuenta ahora.
3. Introduzca la dirección de correo electrónico y la contraseña de su cuenta y pulse LOG IN (INICIAR SESIÓN).
4. Seleccione una ubicación de red existente o, para crear una nueva ubicación de red, pulse el botón Next button (botón Siguiente) y, a continuación, pulse OK.
   La contraseña de administrador del dispositivo que introdujo para la nueva ubicación de red reemplaza la contraseña de administrador existente en todos los dispositivos que agregue a la ubicación de red.
   En la mayoría de las situaciones, Insight detecta el AP automáticamente, lo que puede tardar varios minutos.
5. Para agregar el AP a su ubicación de red, realice una de las siguientes acciones:

• Si el AP se detecta automáticamente y aparece en la sección Insight Manageable Devices (Dispositivos administrables por Insight), pulse el icono del AP y, a continuación, pulse el botón ADD DEVICE (AÑADIR DISPOSITIVO).
• Si el AP no se detecta automáticamente o prefiere utilizar otro método para agregar el AP, pulse el icono + en la barra superior y realice una de las siguientes acciones:
  • Pulse el botón SCAN BARCODE OR QR CODE (ESCANEAR CÓDIGO DE BARRAS O CÓDIGO QR) y, a continuación, escanee el código del AP.
  • Pulse el enlace Enter Serial Number (Introducir número de serie) y, a continuación, introduzca manualmente el número de serie del AP.

6. Si se le solicita, asigne un nombre al AP y pulse el botón Next (Siguiente).
   El AP se actualiza automáticamente al firmware de Insight y a la configuración de ubicación de Insight más recientes. Esto puede tardar hasta 10 minutos, durante los cuales el AP se reiniciará.
   El AP ahora es un dispositivo administrado por Insight que está conectado a la plataforma de administración basada en la nube de Insight. Si el LED de alimentación/nube estaba en verde fijo, ahora se ilumina en azul fijo.
7. Utilice la aplicación Insight o el portal de Insight Cloud para configurar y administrar el AP.

Configurar el AP como autónomo en un navegador web

Utilice este método si desea utilizar el AP en modo autónomo.

1. Conecte su ordenador o dispositivo móvil al SSID de configuración del AP (nombre de red WiFi).
   El SSID de configuración se encuentra en la etiqueta del AP en la parte inferior del AP y se muestra en el formato NETGEARxxxxxx‑SETUP, donde xxxxxx son los últimos seis dígitos de la dirección MAC del AP. La frase de contraseña WiFi predeterminada es sharedsecret.
2. En su ordenador, inicie un navegador web y, en la barra de direcciones, introduzca aplogin.net.
   Es posible que su navegador muestre una advertencia de seguridad debido al certificado autofirmado en el AP, que es el comportamiento esperado. Puede continuar o añadir una excepción para la advertencia de seguridad. Para obtener más información, consulte https://kb.netgear.com/000062980/.
3. Introduzca el nombre de usuario y la contraseña predeterminados del AP. El nombre de usuario es admin. La contraseña predeterminada es password (contraseña). El nombre de usuario y la contraseña distinguen entre mayúsculas y minúsculas.
4. Seleccione el botón de opción Web-browser (Local) (Navegador web [Local]).
   Se muestra la página Day Zero Easy Setup (Configuración sencilla de día cero).
5. Siga las instrucciones de la página Day Zero Easy Setup (Configuración sencilla de día cero) y, a continuación, haga clic en el botón Apply (Aplicar).
   Le recomendamos que tome nota de la nueva contraseña de administrador, el SSID (nombre de red WiFi), la frase de contraseña WiFi y la dirección IP para guardarlos en un lugar seguro.
   Se muestra un mensaje para indicar que se están aplicando sus ajustes.
6. Si la conexión WiFi de su ordenador o dispositivo móvil se interrumpe, vuelva a conectarse al AP utilizando el nuevo SSID y la frase de contraseña WiFi que configuró en la página Day Zero Easy Setup (Configuración sencilla de día cero).
7. Cuando se muestre la página de inicio de sesión, puede iniciar sesión en el AP utilizando su nueva contraseña de administrador para configurar el AP.
   Para obtener información sobre cómo configurar el AP, consulte el manual del usuario, que puede descargar visitando netgear.com/support/download.
   Le recomendamos que registre su AP en Netgear.
8. Para registrar su AP en NETGEAR:
   1. Desde un ordenador o dispositivo móvil que esté conectado a Internet, visite my.netgear.com.
   2. Inicie sesión en su cuenta NETGEAR.
      Si aún no tiene una cuenta NETGEAR, puede crear una cuenta ahora.
      Se muestra la página My Products (Mis productos).
   3. En el menú de la izquierda, seleccione Register a Product (Registrar un producto).
   4. En el campo Serial Number (Número de serie), escriba el número de serie de su AP.
      El número de serie tiene 13 dígitos. Está impreso en la etiqueta del AP.
   5. En el menú Date of Purchase (Fecha de compra), seleccione la fecha en que compró el AP.
   6. Haga clic en el botón REGISTER (REGISTRAR).
      Su AP está registrado en su cuenta NETGEAR.
      Se envía un correo electrónico de confirmación a la dirección de correo electrónico de su cuenta NETGEAR.

Opciones de montaje

Puede montar el AP en una pared o en un techo con una barra en T de 15/16 pulgadas (24 mm) o de 9/16 pulgadas (15 mm), o puede instalar el AP de forma independiente en una superficie plana.

Le recomendamos que utilice un cable Ethernet plano para que el cable encaje en el estrecho espacio entre el AP y la superficie sobre la que está montado o colocado.

Antes de montar el AP, primero configure y pruebe el AP para verificar la conectividad de la red WiFi.

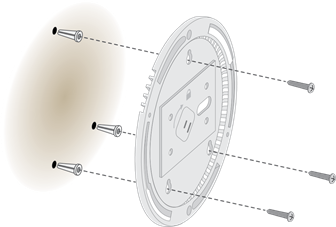

Montar el AP en una pared

Asegúrese de que la pared no esté dañada. Por ejemplo, los daños por agua pueden destruir una pared de yeso.

1. Coloque la placa de montaje en la pared.
2. Marque la pared donde están los orificios de montaje.
3. Con una broca de 3/16 pulgadas (4,7 mm), taladre orificios en la pared.
4. Golpee cada taco en la pared con un mazo blando hasta que los tacos queden al ras de la pared.
5. Utilice los tornillos para fijar la placa de montaje a la pared.

NOTA: No inserte los tornillos en la pared sin tacos.

6. Conecte los cables.

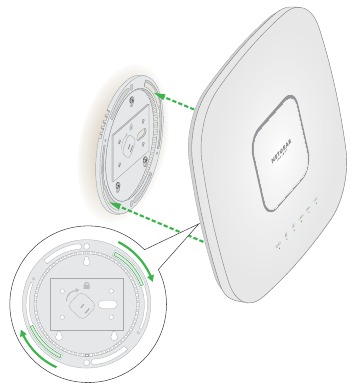

7. Fije el AP a la placa de montaje.

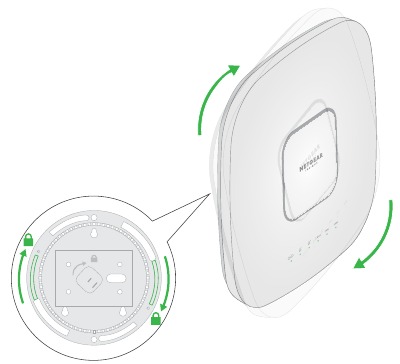

8. Gire el AP en el sentido de las agujas del reloj para fijarlo a la placa de montaje.

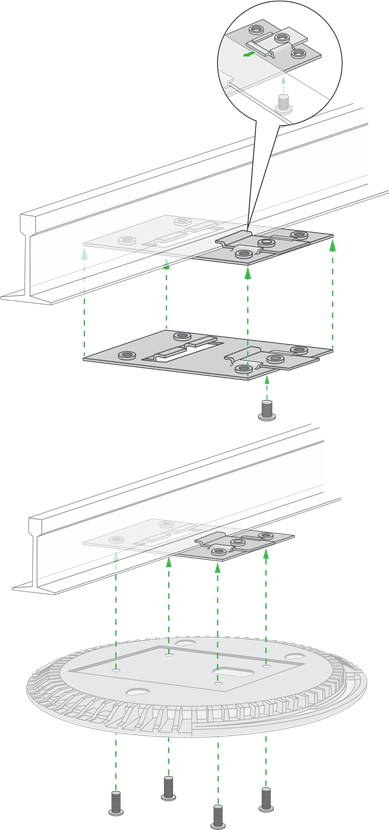

Montaje del AP en una barra en T

1. Deslice la barra en T parcialmente en el soporte metálico.
2. Fije el soporte metálico a la barra del techo.
3. Empuje la barra en T sobre la barra del techo.
4. Utilice el tornillo de bloqueo para fijar el soporte metálico en su lugar.
5. Utilice los cuatro tornillos cortos para fijar la placa de montaje a la barra en T.

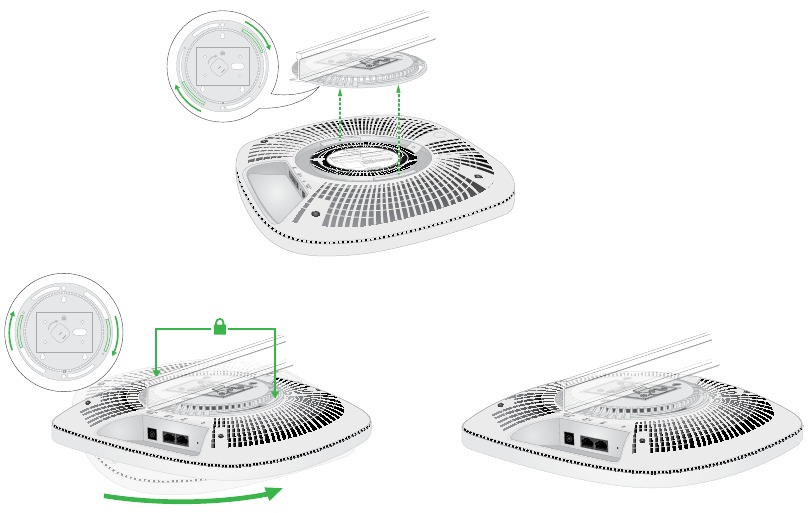

6. Conecte un cable PoE o un adaptador de corriente al AP antes de montarlo.
   El AP está diseñado para ser discreto, por lo que queda plano sobre la superficie del techo cuando está montado.
7. Sostenga el AP boca abajo y fíjelo a la placa de montaje.

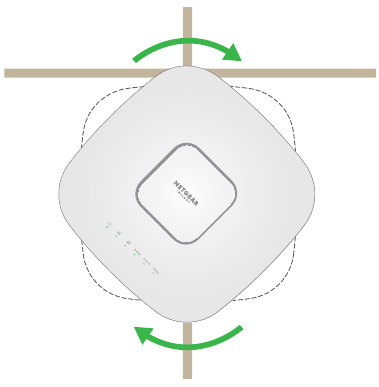

8. Gire el punto de acceso en el sentido de las agujas del reloj para fijarlo a la placa de montaje.

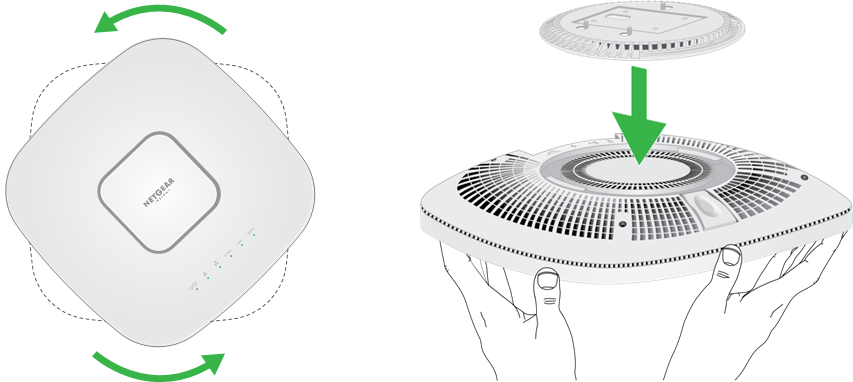

Desmontar el AP

Asegúrese de sujetar el AP para que no se caiga cuando lo suelte de la placa de montaje.

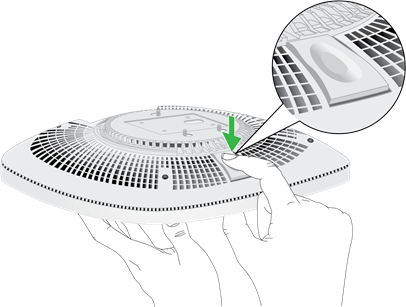

1. Para encontrar el pestillo de bloqueo, coloque el pulgar en el centro de los LED y el dedo en el otro lado del dispositivo, directamente opuesto al pulgar.
2. Presione y mantenga presionado el pestillo para liberar el bloqueo y mantener el bloqueo abierto.


3. Gire el AP en sentido contrario a las agujas del reloj hasta que el AP se suelte de la placa de montaje.
   La placa de montaje permanece fijada a la barra en T o a la pared.


Soporte y comunidad

Visite netgear.com/support para obtener respuestas a sus preguntas y acceder a las últimas descargas.

También puede consultar nuestra comunidad NETGEAR para obtener consejos útiles en community.netgear.com.

Normativa y aspectos legales

(Si este producto se vende en Canadá, puede acceder a este documento en francés canadiense en https://www.netgear.com/support/download/).

Para obtener información sobre el cumplimiento de la normativa, incluida la Declaración de conformidad de la UE, visite https://www.netgear.com/about/regulatory/.

Consulte el documento de cumplimiento de la normativa antes de conectar la fuente de alimentación.

Para consultar la política de privacidad de NETGEAR, visite https://www.netgear.com/about/privacy‑policy.

Al utilizar este dispositivo, acepta los términos y condiciones de NETGEAR en https://www.netgear.com/about/terms‑and‑conditions. Si no está de acuerdo, devuelva el dispositivo al lugar de compra dentro del período de devolución.

No utilice este dispositivo en exteriores. La fuente PoE está destinada únicamente a la conexión dentro de edificios.

Aplicable solo a dispositivos de 6 GHz: Utilice el dispositivo solo en interiores. El funcionamiento de los dispositivos de 6 GHz está prohibido en plataformas petrolíferas, coches, trenes, barcos y aeronaves, excepto que el funcionamiento de este dispositivo está permitido en aeronaves grandes mientras vuelan a más de 10 000 pies. El funcionamiento de los transmisores en la banda de 5,925‑7,125 GHz está prohibido para el control o las comunicaciones con sistemas de aeronaves no tripuladas.
