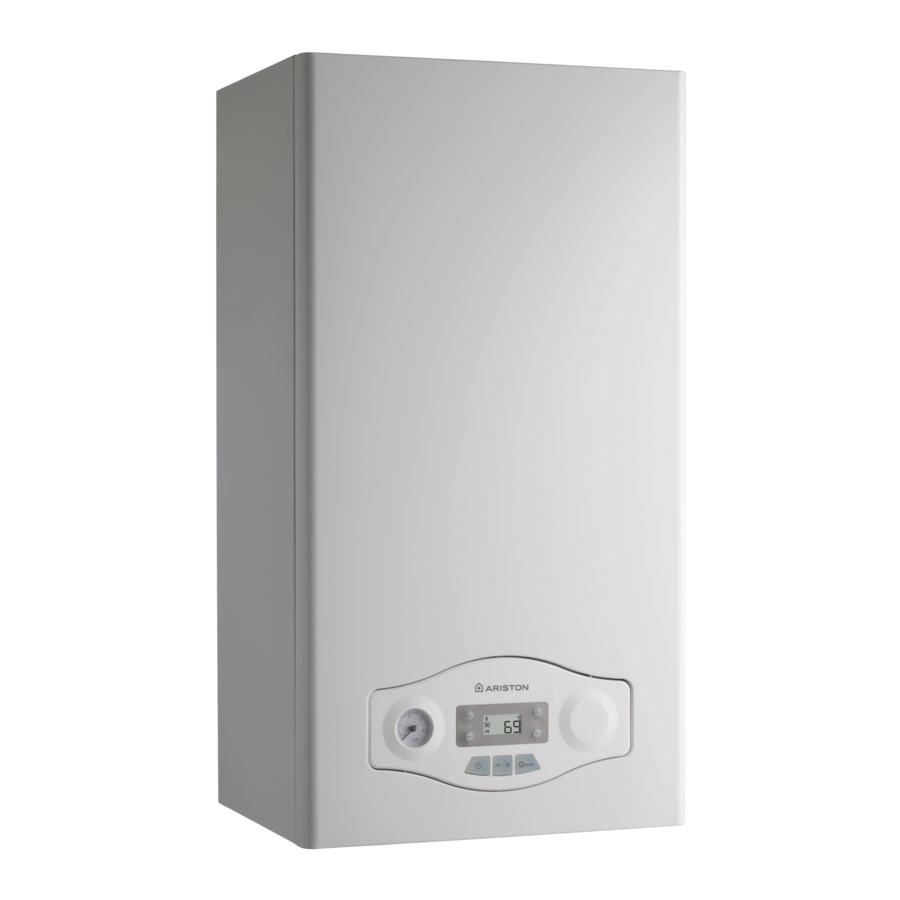

Ariston EGIS PLUS 24 FF, EGIS PLUS 24 CF - Manual de la caldera de gas mural

Este manual proporciona instrucciones y recomendaciones detalladas para una correcta instalación, uso y mantenimiento.
Recuerde guardar este manual en un lugar seguro para futuras consultas, por ejemplo, cerca del contador de gas.
Su Centro de Servicio ARISTON local está a su completa disposición para cualquier necesidad.

Etiquetado CE

La marca CE garantiza que el aparato cumple con las siguientes directivas:

• 2009/142/CEE relativa a los aparatos de gas
• 2004/108/CE relativa a la compatibilidad electromagnética
• 92/42/CEE relativa a la eficiencia energética
• 2006/95/CE relativa a la seguridad eléctrica

Este libro (manual del usuario) junto con el manual "Instrucciones técnicas para la instalación y el mantenimiento" es un componente integral y esencial del producto.
Ambos deben ser guardados cuidadosamente por usted y siempre acompañarán a la caldera en caso de venta a otro propietario o usuario y / o transferencia a otra instalación.
Lea atentamente las instrucciones y advertencias contenidas en este manual y en el manual de instalación y mantenimiento, ya que contienen información importante sobre la seguridad en la instalación, el funcionamiento y el mantenimiento.

Este aparato está diseñado para producir agua caliente para uso doméstico con un almacenamiento externo.
Debe conectarse a un sistema de calefacción y a una red de distribución de agua caliente sanitaria, ambos compatibles con su rendimiento y niveles de potencia.
El uso del aparato para fines distintos a los especificados está estrictamente prohibido. El fabricante no se hace responsable de los daños causados por un uso inadecuado, incorrecto e irrazonable del aparato o por el incumplimiento de las instrucciones dadas en este manual.
La instalación, el mantenimiento y todas las demás intervenciones deben llevarse a cabo en total conformidad con las normas legales vigentes y las instrucciones proporcionadas por el fabricante.
Una instalación incorrecta puede dañar a personas, animales y bienes; la empresa fabricante no se hace responsable de los daños causados como resultado.
En caso de cualquier mantenimiento u otro trabajo estructural en las inmediaciones de los conductos o dispositivos de escape de gases de combustión y sus accesorios, apague el aparato colocando el interruptor bipolar externo en la posición "OFF" (apagado) y cerrando la válvula de gas. Una vez finalizado el trabajo, solicite a un técnico cualificado que compruebe la eficiencia de los conductos y los dispositivos.
Si la caldera va a estar fuera de servicio durante un período prolongado, se recomienda desconectar la alimentación eléctrica y cerrar la llave de paso de gas externa. Si se esperan bajas temperaturas, la caldera y la tubería del sistema deben ser vaciadas para evitar daños por heladas.
Cuando desactive permanentemente la caldera, asegúrese de que las operaciones sean realizadas por un técnico cualificado.
Apague la caldera y coloque el interruptor externo en "OFF" (apagado) para limpiar las partes exteriores del aparato.
No permita que niños o personas sin experiencia utilicen el aparato sin supervisión.

Normas de seguridad

Clave de símbolos:

El incumplimiento de esta advertencia implica el riesgo de lesiones personales, en algunas circunstancias incluso mortales.

El incumplimiento de esta advertencia implica el riesgo de daños, en algunas circunstancias incluso graves, a la propiedad, las plantas o los animales.

No realice operaciones que impliquen la apertura del aparato.

Electrocución por componentes con corriente.
Lesiones personales causadas por quemaduras debidas a componentes sobrecalentados, o heridas causadas por bordes afilados o protuberancias.

No realice operaciones que impliquen la retirada del aparato de su espacio de instalación.

Electrocución por componentes con corriente.
Inundaciones causadas por fugas de agua de las tuberías desconectadas.
Explosiones, incendios o intoxicaciones causadas por fugas de gas de las tuberías desconectadas.

No dañe el cable de alimentación.

Electrocución por cables sin aislamiento.

No deje nada encima del aparato.

Lesiones personales causadas por la caída de un objeto del aparato como resultado de las vibraciones.
Daños al aparato o a los objetos que se encuentran debajo causados por la caída del objeto como resultado de las vibraciones.

No se suba al aparato.

Lesiones personales causadas por la caída del aparato.
Daños al aparato o a cualquier objeto que se encuentre debajo causados por la caída del aparato de su espacio de instalación.

No se suba a sillas, taburetes, escaleras o soportes inestables para limpiar el aparato.

Lesiones personales causadas por caídas desde altura o cortes (cierre accidental de escaleras de mano).

No intente limpiar el aparato sin antes apagarlo y colocar el interruptor externo en la posición OFF (apagado).

Electrocución por componentes con corriente.

No utilice insecticidas, disolventes o detergentes agresivos para limpiar el aparato.

Daños a las piezas de plástico y pintadas.

No utilice el aparato para ningún uso que no sea el doméstico normal.

Daños al aparato causados por sobrecarga de funcionamiento.
Daños causados a objetos tratados de forma inapropiada.

No permita que niños o personas sin experiencia utilicen el aparato.

Daños al aparato causados por un uso inadecuado.

Si detecta olor a quemado o humo procedente del aparato, desconéctelo de la red eléctrica, cierre la llave de paso principal del gas, abra todas las ventanas y solicite asistencia.

Lesiones personales causadas por quemaduras, inhalación de humo, intoxicación.

Si hay un fuerte olor a gas, cierre la llave de paso principal del gas, abra todas las ventanas y solicite asistencia.

Explosiones, incendios o intoxicación.

Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurar que no jueguen con el aparato.

Panel de control

Leyenda:

1. Botones de ajuste de la temperatura del agua caliente sanitaria +/-
2. Manómetro
3. Botón ON/OFF (encendido/apagado)
4. Botón Mode (modo) - selección del modo de funcionamiento (verano/invierno)
5. Botón RESET (reinicio)
6. Botones de ajuste de la temperatura de la calefacción central +/-
7. Pantalla

Pantalla

Leyenda:

Dígitos que indican:

• temperatura establecida
• ajustes del menú
• señales de código de error

Solicitud de botón Reset (reinicio)

Solicitud de asistencia técnica

Llama detectada

Indicación de apagado de funcionamiento

Calefacción configurada

Calefacción en funcionamiento

Agua caliente configurada

Agua caliente en funcionamiento

Función anticongelante activa

La instalación, el primer encendido y los trabajos de mantenimiento deben ser realizados únicamente por personal cualificado, de acuerdo con las instrucciones proporcionadas.
Una instalación incorrecta puede dañar a personas, animales o bienes; el fabricante no se hace responsable de los daños causados como resultado.

Procedimientos iniciales de funcionamiento

Si la caldera está instalada dentro del apartamento, asegúrese de que se respeten todas las disposiciones relativas a la entrada de aire y la ventilación de la habitación (de acuerdo con la legislación vigente).
Compruebe regularmente la presión del agua en la pantalla y asegúrese de que la cifra esté entre 0,6 y 1,5 bares cuando el sistema esté frío. Si la presión está justo por debajo del mínimo, restablezca la presión correcta abriendo la válvula debajo de la caldera.
Si la presión baja con mucha frecuencia, puede haber una fuga de agua en algún punto del sistema. Si este es el caso, debe ponerse en contacto con un fontanero.

Procedimiento de encendido

Pulse el botón ON/OFF (encendido/apagado) "3" en el panel de control para encender la caldera. La pantalla muestra:

Selección del modo de funcionamiento

Utilice el botón MODE (modo) "4" para seleccionar el modo de funcionamiento deseado.

Pantalla	Modo de funcionamiento
	calefacción + producción de agua caliente para uso doméstico - invierno
	producción de agua caliente para uso doméstico únicamente - verano

El encendido del quemador se indica en la pantalla con el símbolo .

Ajuste de la calefacción

Es posible ajustar la temperatura del agua de calefacción pulsando los botones 6.
La temperatura que se puede obtener varía de 35°C a 82°C.
El valor establecido previamente parpadeará en la pantalla.

Ajuste de la temperatura del agua caliente sanitaria

Es posible ajustar la temperatura del agua caliente sanitaria pulsando los botones 1, pudiéndose obtener una temperatura que varía de 36°C a 60°C.
El valor establecido previamente parpadeará en la pantalla.

Apagado de la calefacción

Para apagar la calefacción, pulse el botón MODE 4; el símbolo de funcionamiento de la calefacción desaparecerá de la pantalla. El botón Mode (Modo) se puede utilizar para mantener activo el proceso de producción de agua caliente sanitaria o para ponerlo en espera (modos desactivados).
En la figura siguiente, la caldera permanece activa solo para la producción de agua caliente sanitaria, indicando la temperatura establecida.

Apagado de la caldera

Para apagar la caldera, pulse el botón ON/OFF (encendido/apagado), la pantalla se apagará.
La función anticongelante ya está activa.

¡¡ATENCIÓN!!
Apague la caldera por completo colocando el interruptor eléctrico externo en la posición OFF (apagado). Cierre la válvula de gas.

Condiciones de apagado del aparato

La caldera está protegida contra fallos de funcionamiento mediante comprobaciones internas realizadas por la P.C.B. electrónica, que detiene el funcionamiento de la caldera si es necesario. En caso de que la caldera se apague de esta manera, aparece un código en la pantalla del panel de control que se refiere al tipo de apagado y al motivo del mismo. Pueden producirse dos tipos de apagado:

Apagado de seguridad

Este tipo de error es "volátil", lo que significa que la caldera se vuelve a encender automáticamente tan pronto como se elimina el problema que causó el apagado. En la pantalla parpadea "Err" y el código de error (ej. Err/110) y aparece el símbolo - ver la tabla de errores.
De hecho, tan pronto como desaparece la causa del apagado, la caldera se vuelve a encender y continúa funcionando normalmente. Mientras la caldera está apagada por razones de seguridad, es posible intentar restablecer el funcionamiento normal apagando y encendiendo de nuevo el aparato utilizando el botón ON/OFF (encendido/apagado) del panel de control.
Si la caldera sigue indicando un apagado de seguridad, apáguela. Asegúrese de que el interruptor eléctrico externo está en la posición OFF (apagado), cierre la válvula de gas y póngase en contacto con un técnico cualificado.

Apagado de seguridad debido a presión de agua insuficiente - modelo FF

Si la presión del agua dentro del circuito de calefacción es insuficiente, la caldera realizará un apagado de seguridad.
En la pantalla parpadea "Err" y el código - Err/108 - para presión de agua insuficiente -- ver la tabla de errores.
Compruebe la presión del agua en el manómetro y asegúrese de que está entre 0,6 y 1,5 bares cuando el sistema está frío. Si la presión está justo por debajo del mínimo, rellene el sistema abriendo la válvula debajo de la caldera.
Si la presión baja con mucha frecuencia, puede haber una fuga de agua en algún punto del sistema. Si este es el caso, debe ponerse en contacto con un fontanero.

Apagado de seguridad debido a circulación de agua insuficiente - modelos FF y CF

Si la circulación de agua dentro del circuito de calefacción es insuficiente, la caldera realizará un apagado de seguridad. En la pantalla parpadea "Err" y el código - Err/103 - para circulación insuficiente -- ver la tabla de errores.
Compruebe la presión del agua en el manómetro y asegúrese de que está entre 0,6 y 1,5 bares cuando el sistema está frío. Si la presión está justo por debajo del mínimo, rellene el sistema abriendo la válvula debajo de la caldera.
Si la presión baja con mucha frecuencia, puede haber una fuga de agua en algún punto del sistema. Si este es el caso, debe ponerse en contacto con un fontanero.

Apagado de funcionamiento

Este tipo de error es "no volátil", lo que significa que no se elimina automáticamente.
En la pantalla parpadea Err, el código de error -ej. Err/501, y aparece el símbolo .
En este caso, la caldera no se reinicia automáticamente, pero se puede restablecer pulsando el botón . Si el problema se manifiesta de nuevo después de varios intentos de restablecer el aparato, póngase en contacto con un técnico cualificado.

Si este apagado se produce con frecuencia, póngase en contacto con un centro de servicio autorizado para obtener ayuda. Por razones de seguridad, la caldera permitirá un máximo de 5 operaciones de restablecimiento en 15 minutos (pulsaciones individuales del botón ).
Si el apagado es ocasional o un evento aislado, esto no es necesariamente un problema.

Tabla de errores de apagado de funcionamiento

Pantalla	Descripción
	Sobrecalentamiento Espere hasta que el símbolo empiece a parpadear antes de pulsar el botón RESET (restablecer).
	Circulación insuficiente Espere hasta que el símbolo empiece a parpadear antes de pulsar el botón RESET (restablecer).
	Agua insuficiente (solicitar llenado) - modelo FF
	Circulación insuficiente Espere hasta que el símbolo empiece a parpadear antes de pulsar el botón RESET (restablecer).
	Error de P.C.B.
	Error de P.C.B.
	Error de P.C.B.
	No se detecta llama
	Error del sensor de humos

Apagado temporal debido a descarga defectuosa de gases de combustión (CF) 601

Este dispositivo hace que la caldera se apague en caso de anomalía en la descarga de gases de combustión. El apagado del aparato es temporal y se señala con el código de error .
Después de 12 minutos, la caldera comienza el procedimiento de encendido; si se han restablecido las condiciones normales, la caldera funciona con normalidad. Si no es así, la caldera se apaga y el ciclo se repite.

En caso de mal funcionamiento o si se requiere una intervención repetida, apague la caldera, corte el suministro eléctrico colocando el interruptor externo en la posición OFF (apagado) y cierre la válvula de gas. Póngase en contacto con el Servicio de Asistencia Técnica o con un técnico cualificado para reparar el fallo de descarga de gases de combustión una vez que se haya detectado la causa del mal funcionamiento.

Dispositivo anticongelante

La función anticongelante actúa sobre la sonda de temperatura de flujo de la calefacción central, independientemente de otros ajustes, cuando el suministro eléctrico está encendido. Si la temperatura del circuito primario desciende por debajo de 8°C, la bomba funcionará durante 2 minutos.
Después de los dos minutos de circulación (fijos), la caldera comprobará lo siguiente:

1. si la temperatura de flujo de la calefacción central es > 8°C, la bomba se detiene;
2. si la temperatura de flujo de la calefacción central está entre 4 y 8°C, la bomba funcionará durante otros dos minutos;
3. si la temperatura de flujo de la calefacción central es < 4°C, el quemador se encenderá (posición de calefacción) a la potencia mínima hasta que la temperatura alcance los 33°C, el quemador se apagará y la bomba seguirá funcionando durante dos minutos.

La activación del dispositivo de seguridad anticongelante se indica en la pantalla con el símbolo .
El dispositivo anticongelante se activa solo cuando (con la caldera funcionando correctamente):

• la presión del sistema es correcta,
• la caldera está alimentada eléctricamente
• hay suministro de gas.

Cambio de tipo de gas

Nuestras calderas están diseñadas para funcionar con gas natural (metano) o gas L.P.G. Si necesita cambiar de un gas a otro, debe ponerse en contacto con uno de nuestros Centros de Servicio Autorizados para convertir el aparato.

Mantenimiento

Programe una revisión de mantenimiento anual de la caldera con una persona competente.
Un mantenimiento correcto siempre se traduce en ahorros en el coste de funcionamiento del sistema.
No programar una revisión anual del aparato invalidará el segundo año de la garantía del fabricante.
