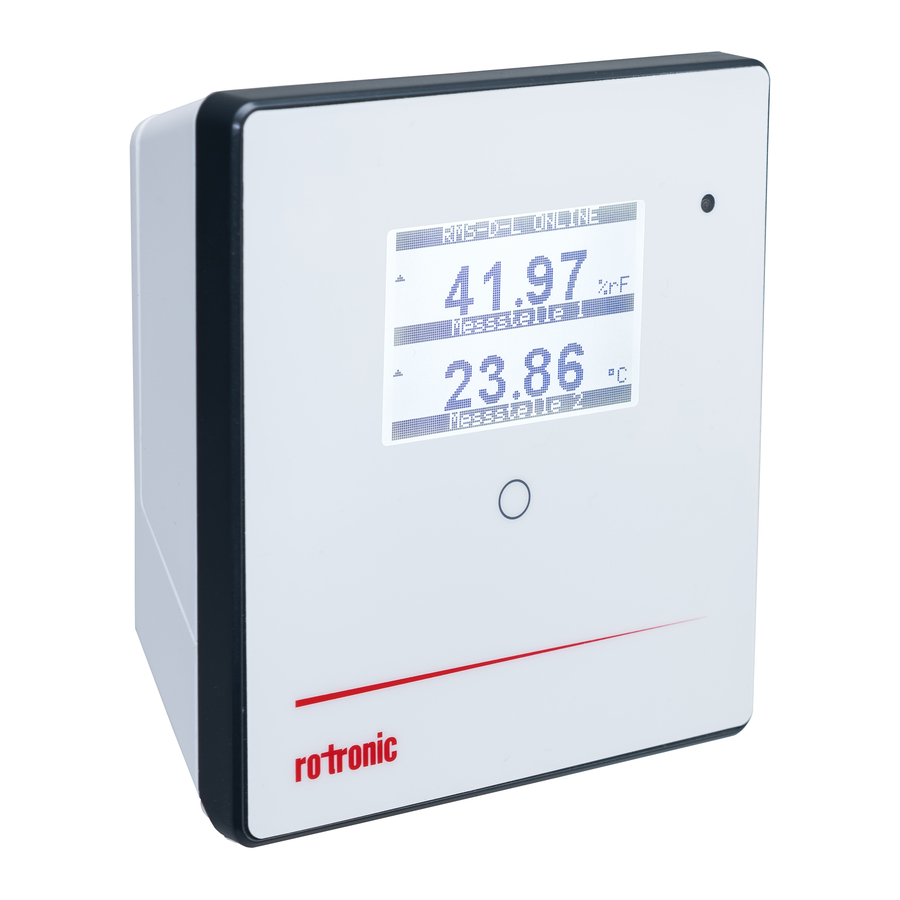

Rotronic RMS-D-L - RMS-i ekraani kasutusjuhend

Sisu

ÜLDINE KIRJELDUS

Rotronic RMS-i ekraan on vabalt konfigureeritav ekraan. Kaugkuvarina saab selle paigutada optimaalselt sinna, kus see vaatajale kõige paremini sobib. Ekraan suudab kuvada RMS-i toodete mõõdetud väärtusi, olekuid ja häireid. Need lühikesed juhised kirjeldavad seadme peamisi funktsioone.

KASUTUSELEVÕTT

Andmete edastamiseks peab seadmel olema 24 V toide (klemmid: V+ / V-) või PoE. Ekraani saab hõlpsasti paigaldada seinakonsooliga. Seade ühendatakse RMS-i tarkvaraga sidumise teel.

TÄHTIS: PORT80, DHCP

LAN-seadme integreerimiseks peab teie võrgus olema lubatud port 80 (vastavalt standardile, palun kinnitage oma IT-osakonnaga) ja DHCP-server (fikseeritud IP-aadresside jaoks vaadake oma IT-osakonda) peab seadmele IP-aadressi määrama.

TARNEPAKETT

  • Ekraan
  • Seinakonsool
  • Lühike kasutusjuhend

EKRAANI INTEGREERIMINE (SIDUMINE) 6 SAMMU

  1. Kui te ei soovi seadet Rotronic Cloudiga ühendada, tuleb seadmes konfigureerida server.
    1. Ühendage seade kohaliku võrguga ja käivitage RMS-i konfiguratsioonitarkvara.
    2. Otsige seadet jaotisest Device (Seade) > Search (Otsi) > Network Device (Võrguseade). Tarkvara leiab kõik RMS-i seadmed kohalikus võrgus.
    3. Sisestage host (serveri aadress) ja tarkvarateenuste URL jaotises Settings (Seaded).
    4. Lõpetage konfiguratsioon käsuga Write (Kirjuta).
  2. Logige sisse RMS-i tarkvarasse / pilve. Valige Tools (Tööriistad) > Setup (Seadistus) > Devices (Seadmed) > New (Uus) > LAN device (LAN-seade).
    EKRAANI INTEGREERIMINE (SIDUMINE) - Samm 1
  3. Sisestage seadme seerianumber.
    EKRAANI INTEGREERIMINE (SIDUMINE) - Samm 2
  4. Oodake, kuni seade vilgub oranžilt. Vajutage lühidalt seadmel olevat nuppu, nagu on näidatud RMS-i tarkvara pildil. LED vilgub roheliselt, kui ühendus on edukas.
    EKRAANI INTEGREERIMINE (SIDUMINE) - Samm 3
  5. Konfigureerige seade.
    EKRAANI INTEGREERIMINE (SIDUMINE) - Samm 4
  6. Lõpetage konfiguratsioon.
    EKRAANI INTEGREERIMINE (SIDUMINE) - Samm 5

LED-INDIKAATORID

Nupp Režiim Olek
Sidumine
1 s Kinnitab sidumist n x oranž, indikaator vilgub
sidumistaotluse töötamise ajal
Kuva seadme olek
Automaatne (iga 5 sekundi järel) Kuvab praeguse oleku 1 x roheline, ühendus serveriga on korras
2 x punane, serveriühendus puudub

LISATARVIKUD

AC1321: Paigalduskomplekt koos kuuskantvõtme ja paigalduskuhikuga

TEHNILISED ANDMED

Üldised spetsifikatsioonid
Seadme tüüp RMS-i ekraan
Mõõtepunktide kuvamine Kuni 4 mõõtepunkti
Kasutusala -20...70°C / 0...100 %RH
Säilitustingimused -20...30°C / 0...95 %RH
Toiteallikas 24 VDC ±10% / <100 mA / PoE: 802.3 / af-2003, Class 1
Vahelduvvooluadapteri nõuded 24 VDC ±10% / >4 W / piiratud võimsusega
Mõõtmisintervall 10 s
Liides Ethernet
Protokollid HTTP
Vastavus standarditele
FDA / GAMP direktiivid FDA CFR21 Part 11 / GAMP 5
Korpus / Mehaanilised osad
Korpuse materjal PC, ABS
Tulekaitse klass UL94-V2
Mõõtmed 105 x 113 x 38 mm
Ekraani diagonaal 2,26 tolli
IP-kaitseklass IP65
Kaal 206 g

MÕÕTMED

MÕÕTMED

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Rotronic RMS-D-L - RMS-i ekraani kasutusjuhend
