Rotronic RMS-D-L - RMS kijelző kézikönyv

Tartalom

ÁLTALÁNOS LEÍRÁS

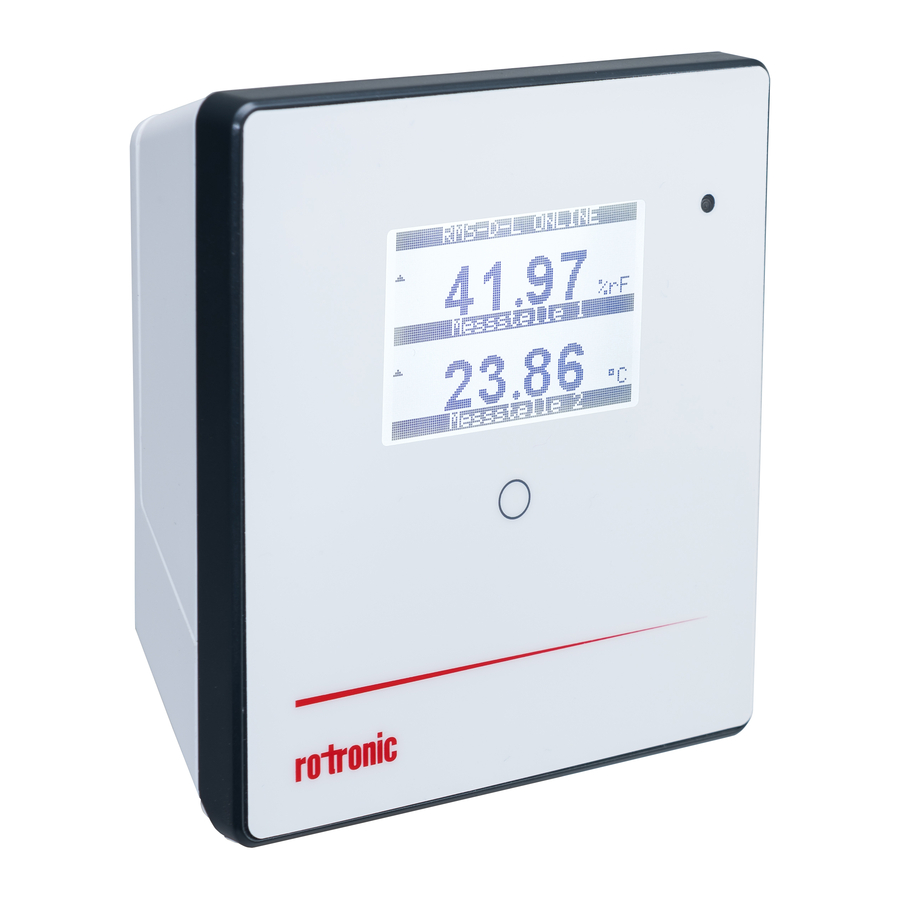

A Rotronic RMS kijelző egy szabadon konfigurálható kijelző. Külső kijelzőként optimálisan elhelyezhető ott, ahol a legjobban megfelel a nézőnek. A kijelző képes megjeleníteni az RMS termékek mért értékeit, állapotait és riasztásait. Ez a rövid útmutató az eszköz fő funkcióit ismerteti.

ÜZEMBE HELYEZÉS

Az eszköznek 24 V-os tápellátással kell rendelkeznie (csatlakozók: V+ / V-) vagy PoE-vel az adatátvitelhez. A kijelző a fali konzollal könnyen felszerelhető. Az eszköz az RMS szoftverhez párosítással csatlakozik.

FONTOS: PORT80, DHCP

A LAN eszköz integrálásához a 80-as portnak (szabvány szerint, kérjük, erősítse meg az IT osztályával) engedélyezve kell lennie a hálózatában, és egy DHCP szervernek (fix IP címekhez, kérjük, forduljon az IT osztályához) hozzá kell rendelnie az IP címet az eszközhöz.

SZÁLLÍTÁSI CSOMAG

  • Kijelző
  • Fali konzol
  • Rövid használati útmutató

A KIJELZŐ INTEGRÁCIÓJA (PÁROSÍTÁS) 6 LÉPÉSBEN

  1. Ha nem szeretné az eszközt a Rotronic Cloudhoz csatlakoztatni, a szervert konfigurálni kell az eszközben.
    1. Csatlakoztassa az eszközt a helyi hálózathoz, és indítsa el az RMS konfigurációs szoftvert.
    2. Keresse meg az eszközt az Eszköz > Keresés > Hálózati eszköz alatt. A szoftver megtalálja az összes RMS eszközt a helyi hálózaton.
    3. Adja meg a hosztot (szerver címet) és a szoftverszolgáltatások URL-jét a Beállítások alatt.
    4. Fejezze be a konfigurációt az Írás (Write) gombbal.
  2. Jelentkezzen be az RMS szoftverbe / felhőbe. Válassza az Eszközök > Beállítás > Eszközök > Új > LAN eszköz lehetőséget.
    A KIJELZŐ INTEGRÁCIÓJA (PÁROSÍTÁS) - 1. lépés
  3. Adja meg az eszköz sorozatszámát.
    A KIJELZŐ INTEGRÁCIÓJA (PÁROSÍTÁS) - 2. lépés
  4. Várjon, amíg az eszköz narancssárgán villog. Röviden nyomja meg a gombot az eszközön az RMS szoftver képén látható módon. A LED zölden villog, ha a kapcsolat sikeres.
    A KIJELZŐ INTEGRÁCIÓJA (PÁROSÍTÁS) - 3. lépés
  5. Konfigurálja az eszközt.
    A KIJELZŐ INTEGRÁCIÓJA (PÁROSÍTÁS) - 4. lépés
  6. Fejezze be a konfigurációt.
    A KIJELZŐ INTEGRÁCIÓJA (PÁROSÍTÁS) - 5. lépés

LED JELZÉSEK

Gomb Mód Állapot
Párosítás
1 mp Megerősíti a párosítást n x narancssárga, a jelző villog
amíg a párosítási kérelem fut
Eszköz állapotának megjelenítése
Automatikus (5 másodpercenként) Megmutatja az aktuális állapotot 1 x zöld, kapcsolat a szerverrel rendben
2 x piros, nincs szerverkapcsolat

TARTOZÉKOK

AC1321: Szerelőkészlet imbuszkulccsal és szerelő kúppal

MŰSZAKI ADATOK

Általános specifikációk
Eszköz típusa RMS kijelző
Mérési pontok kijelzése Akár 4 mérési pont
Alkalmazási terület -20...70°C / 0...100 %RH
Tárolási feltételek -20...30°C / 0...95 %RH
Áramellátás 24 VDC ±10% / <100 mA / PoE: 802.3 / af-2003, 1. osztály
AC adapter követelmények 24 VDC ±10% / >4 W / teljesítménykorlátozott
Mérési intervallum 10 mp
Interfész Ethernet
Protokollok HTTP
Szabványoknak való megfelelés
FDA / GAMP irányelvek FDA CFR21 11. rész / GAMP 5
Ház / Mechanikai alkatrészek
Ház anyaga PC, ABS
Tűzvédelmi osztály UL94-V2
Méretek 105 x 113 x 38 mm
Kijelző átlója 2,26 hüvelyk
IP védettségi osztály IP65
Súly 206 g

MÉRETEK

MÉRETEK
