Rotronic RMS-D-L - Руководство по дисплею RMS

Содержание

Rotronic RMS-D-L

ОБЩЕЕ ОПИСАНИЕ

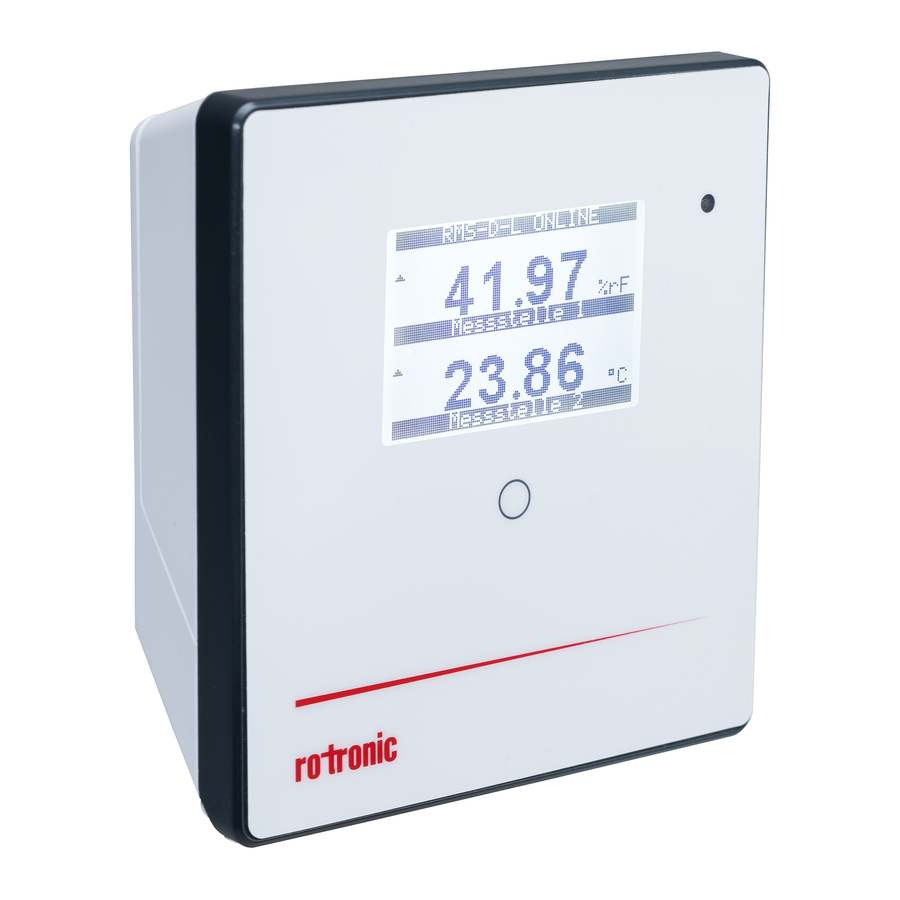

Дисплей Rotronic RMS является свободно конфигурируемым дисплеем. В качестве выносного дисплея его можно оптимально разместить там, где это наиболее удобно для просмотра. Дисплей может отображать измеренные значения, состояния и аварийные сигналы продуктов RMS. В этой краткой инструкции описаны основные функции устройства.

ВВОД В ЭКСПЛУАТАЦИЮ

Для передачи данных на устройство необходимо подать питание 24 В (клеммы: V+ / V-) или PoE. Дисплей легко монтируется с помощью настенного кронштейна. Устройство подключается к программному обеспечению RMS посредством сопряжения.

ВАЖНО: PORT80, DHCP

Для интеграции LAN-устройства в вашей сети должен быть включен порт 80 (по стандарту, пожалуйста, уточните в вашем IT-отделе), а DHCP-сервер (для фиксированных IP-адресов, пожалуйста, обратитесь в ваш IT-отдел) должен назначить IP-адрес устройству.

КОМПЛЕКТ ПОСТАВКИ

  • Дисплей
  • Настенный кронштейн
  • Краткое руководство пользователя

ИНТЕГРАЦИЯ ДИСПЛЕЯ (СОПРЯЖЕНИЕ) В 6 ШАГОВ

  1. Если вы не хотите подключать устройство к Rotronic Cloud, необходимо настроить сервер в устройстве.
    1. Подключите устройство к локальной сети и запустите программное обеспечение для настройки RMS.
    2. Найдите устройство в разделе Device (Устройство) > Search (Поиск) > Network Device (Сетевое устройство). Программное обеспечение найдет все устройства RMS в локальной сети.
    3. Введите хост (адрес сервера) и URL-адрес программных сервисов в разделе Settings (Настройки).
    4. Завершите настройку с помощью Write (Записать).
  2. Войдите в программное обеспечение RMS / облако. Выберите Tools (Инструменты) > Setup (Настройка) > Devices (Устройства) > New (Новый) > LAN device (LAN-устройство).
    ИНТЕГРАЦИЯ ДИСПЛЕЯ (СОПРЯЖЕНИЕ) - Шаг 1
  3. Введите серийный номер устройства.
    ИНТЕГРАЦИЯ ДИСПЛЕЯ (СОПРЯЖЕНИЕ) - Шаг 2
  4. Дождитесь, пока устройство не начнет мигать оранжевым цветом. Кратковременно нажмите кнопку на устройстве, как показано на рисунке в программном обеспечении RMS. Светодиод мигает зеленым цветом, когда соединение установлено успешно.
    ИНТЕГРАЦИЯ ДИСПЛЕЯ (СОПРЯЖЕНИЕ) - Шаг 3
  5. Настройте устройство.
    ИНТЕГРАЦИЯ ДИСПЛЕЯ (СОПРЯЖЕНИЕ) - Шаг 4
  6. Завершите настройку.
    ИНТЕГРАЦИЯ ДИСПЛЕЯ (СОПРЯЖЕНИЕ) - Шаг 5

СВЕТОДИОДНЫЕ ИНДИКАТОРЫ

Кнопка Режим Статус
Сопряжение
1 с Подтверждает сопряжение n x оранжевый, индикатор мигает
во время выполнения запроса на сопряжение
Показать состояние устройства
Автоматический (каждые 5 секунд) Показывает текущий статус 1 x зеленый, соединение с сервером в порядке
2 x красный, нет соединения с сервером

ПРИНАДЛЕЖНОСТИ

AC1321: Монтажный комплект с шестигранным ключом и монтажным конусом

ТЕХНИЧЕСКИЕ ДАННЫЕ

Общие характеристики
Тип устройства Дисплей RMS
Отображение точек измерения До 4 точек измерения
Диапазон применения -20...70°C / 0...100 %RH
Условия хранения -20...30°C / 0...95 %RH
Источник питания 24 VDC ±10% / <100 mA / PoE: 802.3 / af-2003, Class 1
Требования к адаптеру переменного тока 24 VDC ±10% / >4 W / с ограничением мощности
Интервал измерений 10 с
Интерфейс Ethernet
Протоколы HTTP
Соответствие стандартам
Директивы FDA / GAMP FDA CFR21 Part 11 / GAMP 5
Корпус / Механические части
Материал корпуса PC, ABS
Класс защиты от огня UL94-V2
Размеры 105 x 113 x 38 мм
Диагональ дисплея 2.26 дюйма
Класс защиты IP IP65
Вес 206 г

РАЗМЕРЫ

РАЗМЕРЫ
