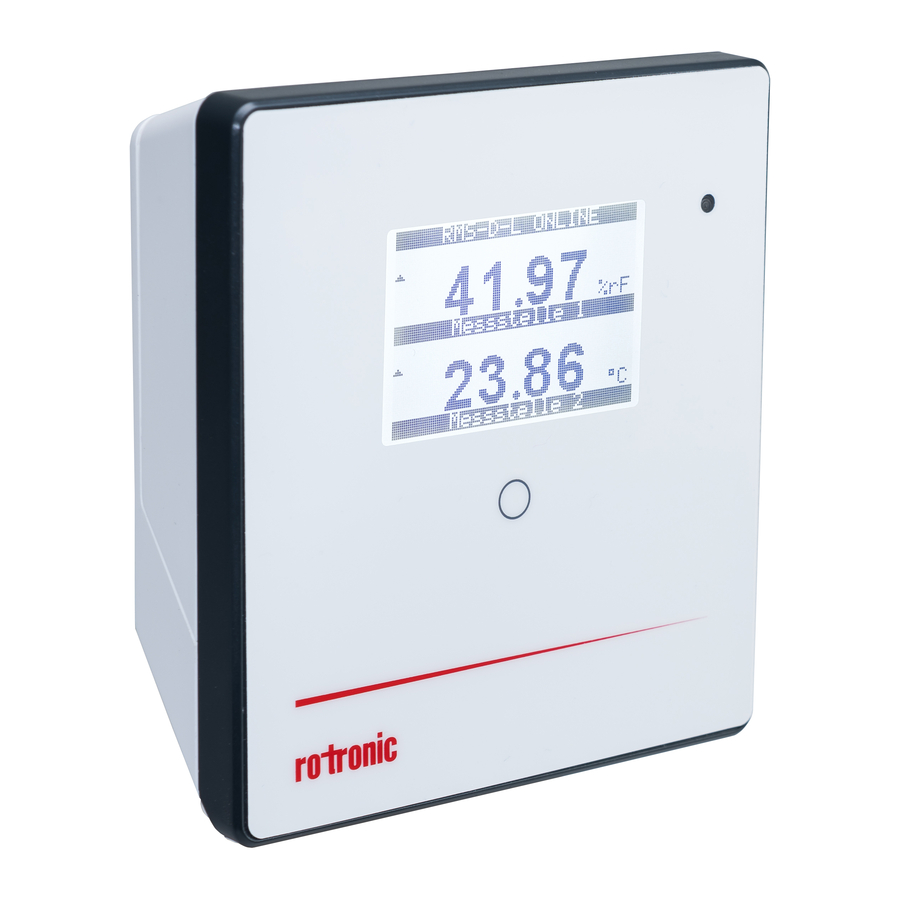

Rotronic RMS-D-L - RMS Displey Qo'llanmasi

Mundarija

rasm

UMUMIY TA'RIF

Rotronic RMS displeyi erkin sozlanishi mumkin bo'lgan displeydir. Masofaviy displey sifatida uni tomoshabinga eng mos keladigan joyga optimal tarzda joylashtirish mumkin. Displey RMS mahsulotlarining o'lchangan qiymatlarini, holatlarini va ogohlantirishlarini ko'rsatishga qodir. Ushbu qisqa ko'rsatmalar qurilmaning asosiy funktsiyalarini tavsiflaydi.

ISHGA TUSHIRISH

Qurilma ma'lumotlarni uzatish uchun 24 V (terminallar: V+ / V-) yoki PoE bilan ta'minlanishi kerak. Displeyni devorga o'rnatish moslamasi bilan osongina o'rnatish mumkin. Qurilma RMS dasturiy ta'minotiga ulanish orqali ulanadi.

MUHIM: PORT80, DHCP

LAN qurilmasini integratsiya qilish uchun 80-port (standart bo'yicha, IT bo'limingiz bilan tasdiqlang) tarmog'ingizda yoqilgan bo'lishi kerak va DHCP serveri (sobit IP-manzillar uchun IT bo'limingizga murojaat qiling) IP-manzilni qurilmaga tayinlashi kerak.

YETKAZIB BERISH PAKETI

  • Displey
  • Devorga o'rnatish moslamasi
  • Qisqa qo'llanma

DISPLEYNI INTEGRATSIYA QILISH (ULANISH) 6 QADAMDA

  1. Agar siz qurilmani Rotronic Cloud-ga ulashni xohlamasangiz, server qurilmada sozlangan bo'lishi kerak.
    1. Qurilmani mahalliy tarmoqqa ulang va RMS konfiguratsiya dasturini ishga tushiring.
    2. Qurilmani Device (Qurilma) > Search (Qidiruv) > Network Device (Tarmoq Qurilmasi) ostida qidiring. Dasturiy ta'minot mahalliy tarmoqdagi barcha RMS qurilmalarini topadi.
    3. Settings (Sozlamalar) ostida xost (server manzili) va dasturiy ta'minot xizmatlarining URL manzilini kiriting.
    4. Write (Yozish) bilan konfiguratsiyani yakunlang.
  2. RMS dasturiy ta'minotiga / bulutga kiring. Tools (Asboblar) > Setup (Sozlash) > Devices (Qurilmalar) > New (Yangi) > LAN device (LAN qurilmasi) ni tanlang.
    DISPLEYNI INTEGRATSIYA QILISH (ULANISH) - 1-qadam
  3. Qurilmaning seriya raqamini kiriting.
    DISPLEYNI INTEGRATSIYA QILISH (ULANISH) - 2-qadam
  4. Qurilma to'q sariq rangda miltillaguncha kuting. RMS dasturiy ta'minotining rasmida ko'rsatilganidek, qurilmadagi tugmani qisqa vaqt ichida bosing. Ulanish muvaffaqiyatli bo'lganda LED yashil rangda miltillaydi.
    DISPLEYNI INTEGRATSIYA QILISH (ULANISH) - 3-qadam
  5. Qurilmani sozlang.
    DISPLEYNI INTEGRATSIYA QILISH (ULANISH) - 4-qadam
  6. Konfiguratsiyani yakunlang.
    DISPLEYNI INTEGRATSIYA QILISH (ULANISH) - 5-qadam

LED INDIKATORLARI

Tugma Rejim Holat
Ulanish
1 s Ulanishni tasdiqlaydi n x to'q sariq, indikator miltillaydi
ulanish so'rovi bajarilayotganda
Qurilma holatini ko'rsatish
Avtomatik (har 5 soniyada) Joriy holatni ko'rsatadi 1 x yashil, serverga ulanish yaxshi
2 x qizil, serverga ulanish yo'q

AKSESUARLAR

AC1321: Allen kaliti va o'rnatish konusli o'rnatish to'plami

TEXNIK MA'LUMOTLAR

Umumiy spetsifikatsiyalar
Qurilma turi RMS Displey
O'lchov nuqtalarini ko'rsatish 4 tagacha o'lchov nuqtasi
Qo'llash diapazoni -20...70°C / 0...100 %RH
Saqlash shartlari -20...30°C / 0...95 %RH
Elektr ta'minoti 24 VDC ±10% / <100 mA / PoE: 802.3 / af-2003, 1-sinf
AC adapter talablari 24 VDC ±10% / >4 W / quvvat bilan cheklangan
O'lchov intervali 10 s
Interfeys Ethernet
Protokollar HTTP
Standartlarga muvofiqlik
FDA / GAMP direktivalari FDA CFR21 11-qism / GAMP 5
Korpus / Mexanik qismlar
Korpus materiali PC, ABS
Yong'inga qarshi himoya klassi UL94-V2
O'lchamlar 105 x 113 x 38 mm
Displey diagonali 2.26 dyuym
IP himoya klassi IP65
Og'irligi 206 g

O'LCHAMLAR

O'LCHAMLAR

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Rotronic RMS-D-L - RMS Displey Qo'llanmasi ni yuklab olish
