Rotronic RMS-D-L - RMS Ekran Kullanım Kılavuzu

İçerikler

GENEL AÇIKLAMA

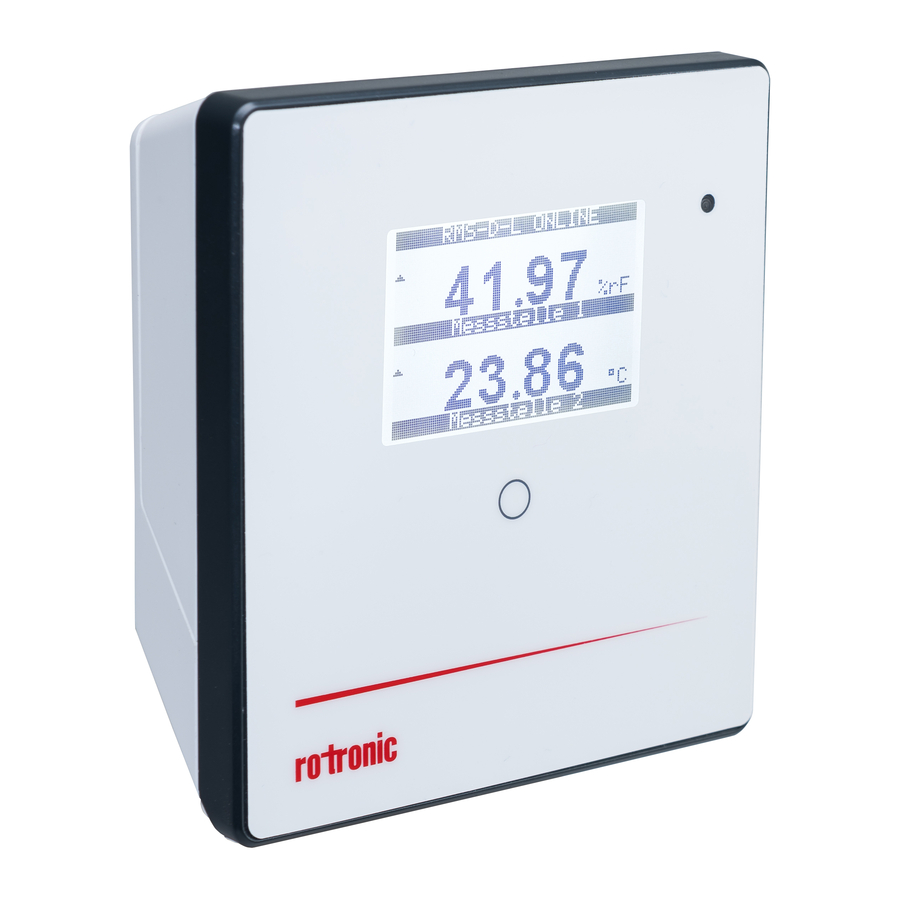

Rotronic RMS ekranı, serbestçe yapılandırılabilen bir ekrandır. Uzak bir ekran olarak, izleyicinin en iyi şekilde görebileceği bir yere yerleştirilebilir. Ekran, RMS ürünlerinin ölçülen değerlerini, durumlarını ve alarmlarını gösterebilir. Bu kısa talimatlar, cihazın ana fonksiyonlarını açıklamaktadır.

DEVREYE ALMA

Cihazın veri iletebilmesi için 24 V (terminaller: V+ / V-) veya PoE ile beslenmesi gerekir. Ekran, duvar braketi ile kolayca monte edilebilir. Cihaz, eşleştirme yoluyla RMS yazılımına bağlanır.

ÖNEMLİ: PORT80, DHCP

Bir LAN cihazını entegre etmek için, ağınızda 80 numaralı portun (standart olarak, lütfen BT departmanınızla teyit edin) etkinleştirilmesi ve bir DHCP sunucusunun (sabit IP adresleri için lütfen BT departmanınıza danışın) cihaza IP adresini ataması gerekir.

TESLİMAT PAKETİ

  • Ekran
  • Duvar braketi
  • Kısa kullanım kılavuzu

EKRANIN ENTEGRASYONU (EŞLEŞTİRME) 6 ADIMDA

  1. Cihazı Rotronic Cloud'a bağlamak istemiyorsanız, sunucunun cihazda yapılandırılması gerekir.
    1. Cihazı yerel ağa bağlayın ve RMS yapılandırma yazılımını başlatın.
    2. Cihaz > Arama > Ağ Cihazı altında cihazı arayın. Yazılım, yerel ağdaki tüm RMS cihazlarını bulur.
    3. Ayarlar altında ana bilgisayarı (sunucu adresi) ve yazılım hizmetlerinin URL'sini girin.
    4. Yaz ile yapılandırmayı bitirin.
  2. RMS yazılımına / buluta giriş yapın. Araçlar > Kurulum > Cihazlar > Yeni > LAN cihazı'nı seçin.
    EKRANIN ENTEGRASYONU (EŞLEŞTİRME) - Adım 1
  3. Cihazın seri numarasını girin.
    EKRANIN ENTEGRASYONU (EŞLEŞTİRME) - Adım 2
  4. Cihaz turuncu renkte yanıp sönene kadar bekleyin. RMS yazılımının resminde gösterildiği gibi cihazdaki düğmeye kısaca basın. Bağlantı başarılı olduğunda LED yeşil renkte yanıp söner.
    EKRANIN ENTEGRASYONU (EŞLEŞTİRME) - Adım 3
  5. Cihazı yapılandırın.
    EKRANIN ENTEGRASYONU (EŞLEŞTİRME) - Adım 4
  6. Yapılandırmayı bitirin.
    EKRANIN ENTEGRASYONU (EŞLEŞTİRME) - Adım 5

LED GÖSTERGELERİ

Düğme Mod Durum
Eşleştirme
1 s Eşleştirmeyi onaylar n x turuncu, gösterge yanıp söner
eşleştirme isteği çalışırken
Cihaz durumunu göster
Otomatik (her 5 saniyede bir) Mevcut durumu gösterir 1 x yeşil, sunucuya bağlantı tamam
2 x kırmızı, sunucu bağlantısı yok

AKSESUARLAR

AC1321: Allen anahtarı ve montaj konisi içeren montaj kiti

TEKNİK VERİLER

Genel özellikler
Cihaz tipi RMS Ekranı
Ölçüm noktalarının gösterimi 4 adede kadar ölçüm noktası
Uygulama aralığı -20...70°C / %0...100 RH
Saklama koşulları -20...30°C / %0...95 RH
Güç kaynağı 24 VDC ±%10 / <100 mA / PoE: 802.3 / af-2003, Sınıf 1
AC adaptör gereksinimleri 24 VDC ±%10 / >4 W / güç sınırlı
Ölçüm aralığı 10 s
Arayüz Ethernet
Protokoller HTTP
Standartlara uygunluk
FDA / GAMP direktifleri FDA CFR21 Bölüm 11 / GAMP 5
Gövde / Mekanik parçalar
Gövde malzemesi PC, ABS
Yangın koruma sınıfı UL94-V2
Boyutlar 105 x 113 x 38 mm
Ekran diyagonali 2,26 inç
IP koruma sınıfı IP65
Ağırlık 206 g

BOYUTLAR

BOYUTLAR
