Rotronic RMS-D-L - Mwongozo wa Onyesho la RMS

Yaliyomo

MAELEZO YA JUMLA

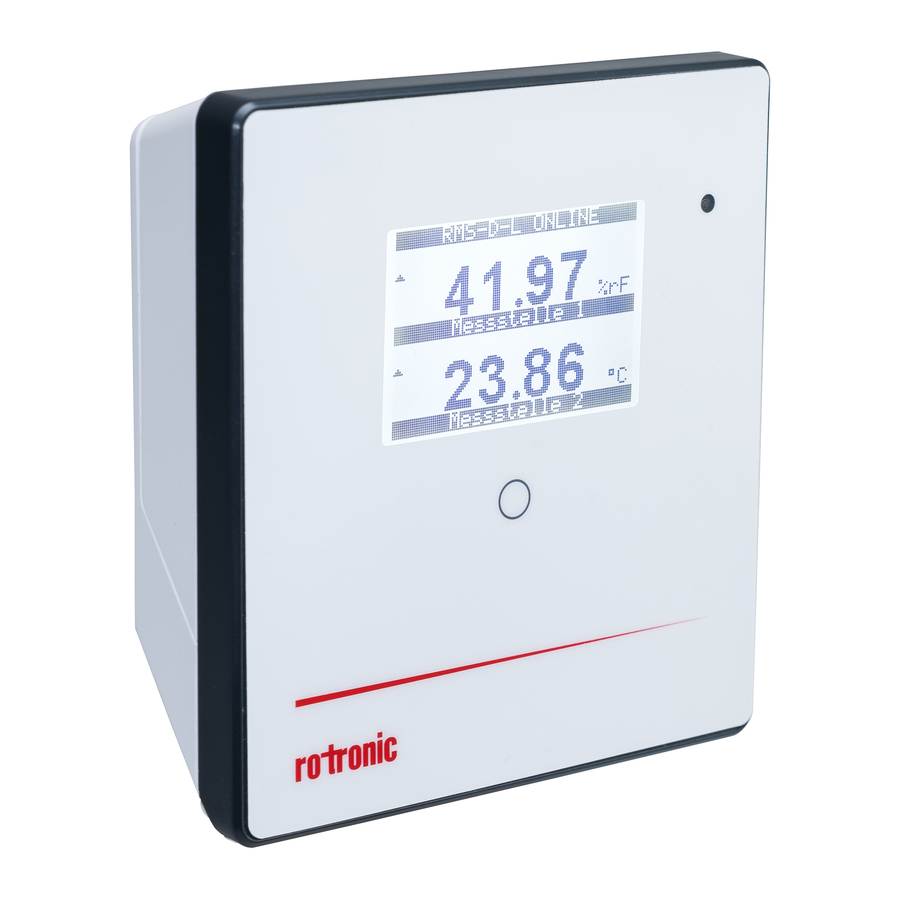

Onyesho la Rotronic RMS ni onyesho linaloweza kusanidiwa kwa uhuru. Kama onyesho la mbali, linaweza kuwekwa vyema pale linapomfaa mtazamaji zaidi. Onyesho lina uwezo wa kuonyesha thamani zilizopimwa, hali na kengele za bidhaa za RMS. Maelekezo haya mafupi yanaeleza kazi kuu za kifaa.

KUWEKA TAYARI

Kifaa lazima kiwe na usambazaji wa 24 V (vituo: V+ / V-) au PoE ili kuweza kusambaza data. Onyesho linaweza kupachikwa kwa urahisi na bracket ya ukuta. Kifaa kimeunganishwa na programu ya RMS kwa kuoanisha.

MUHIMU: PORT80, DHCP

Ili kuunganisha kifaa cha LAN, port 80 (kwa kiwango, tafadhali thibitisha na idara yako ya IT) lazima iwezeshwe kwenye mtandao wako na seva ya DHCP (kwa anwani za IP zisizobadilika, tafadhali wasiliana na idara yako ya IT) lazima ipe anwani ya IP kwa kifaa.

KIFURUSHI CHA USAWAZISHAJI

  • Onyesho
  • Bracket ya ukuta
  • Mwongozo mfupi wa maelekezo

KUUNGANISHA ONYESHO (KUOANISHA) KWA HATUA 6

  1. Ikiwa hutaki kuunganisha kifaa kwenye Rotronic Cloud, seva lazima iwe imesanidiwa kwenye kifaa.
    1. Unganisha kifaa kwenye mtandao wa ndani na uanzishe programu ya usanidi ya RMS.
    2. Tafuta kifaa chini ya Device > Search > Network Device (Kifaa > Tafuta > Kifaa cha Mtandao). Programu hupata vifaa vyote vya RMS kwenye mtandao wa ndani.
    3. Ingiza host (anwani ya seva) na URL ya huduma za programu chini ya Settings (Mipangilio).
    4. Maliza usanidi na Write (Andika).

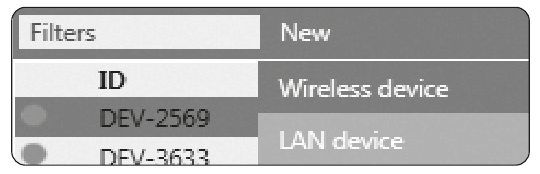

  2. Ingia kwenye programu / wingu la RMS. Chagua Tools > Setup > Devices > New > LAN device (Zana > Usanidi > Vifaa > Mpya > Kifaa cha LAN).
    KUUNGANISHA ONYESHO (KUOANISHA) - Hatua ya 1

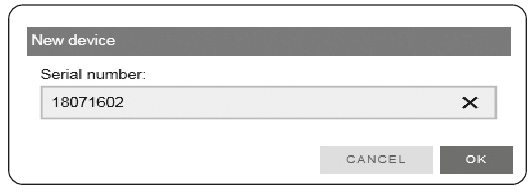

  3. Ingiza nambari ya serial ya kifaa.
    KUUNGANISHA ONYESHO (KUOANISHA) - Hatua ya 2

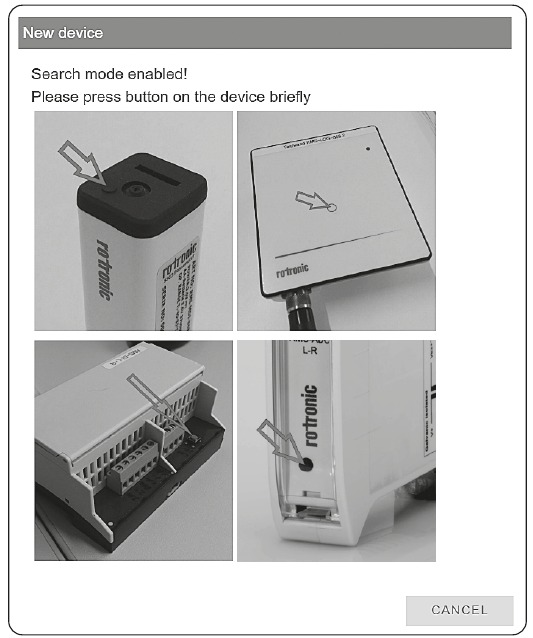

  4. Subiri hadi kifaa kiwake rangi ya machungwa. Bonyeza kwa ufupi kitufe kwenye kifaa kama inavyoonyeshwa kwenye picha ya programu ya RMS. LED inawaka kijani wakati muunganisho umefanikiwa.
    KUUNGANISHA ONYESHO (KUOANISHA) - Hatua ya 3

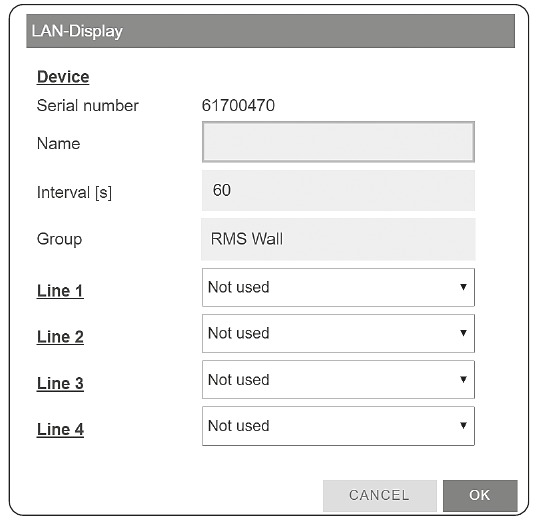

  5. Sanidi kifaa.
    KUUNGANISHA ONYESHO (KUOANISHA) - Hatua ya 4

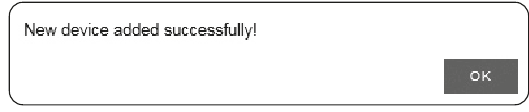

  6. Maliza usanidi.
    KUUNGANISHA ONYESHO (KUOANISHA) - Hatua ya 5

VIASHIRIA VYA LED

Kitufe Hali Hali
Kuoanisha
1 s Inathibitisha kuoanisha n x rangi ya machungwa, kiashiria kinawaka
wakati ombi la kuoanisha linaendelea
Onyesha hali ya kifaa
Moja kwa moja (kila sekunde 5) Inaonyesha hali ya sasa 1 x kijani, muunganisho kwa seva uko sawa
2 x nyekundu, hakuna muunganisho wa seva

VIFAA VYA ZIADA

AC1321: Kiti cha kupachika na ufunguo wa Allen na koni ya kupachika

TAARIFA ZA KIUFUNDI

Vipimo vya jumla
Aina ya kifaa Onyesho la RMS
Onyesho la pointi za kupimia Hadi pointi 4 za kupimia
Kiwango cha matumizi -20...70°C / 0...100 %RH
Hali za kuhifadhi -20...30°C / 0...95 %RH
Usambazaji wa nguvu 24 VDC ±10% / <100 mA / PoE: 802.3 / af-2003, Class 1
Mahitaji ya adapta ya AC 24 VDC ±10% / >4 W / yenye kikomo cha nguvu
Muda wa kupima 10 s
Kiolesura Ethernet
Itifaki HTTP
Kufuata viwango
Maelekezo ya FDA / GAMP FDA CFR21 Part 11 / GAMP 5
Nyumba / Sehemu za mitambo
Nyenzo ya nyumba PC, ABS
Darasa la ulinzi wa moto UL94-V2
Vipimo 105 x 113 x 38 mm
Diagonal ya onyesho inchi 2.26
Darasa la ulinzi la IP IP65
Uzito 206 g

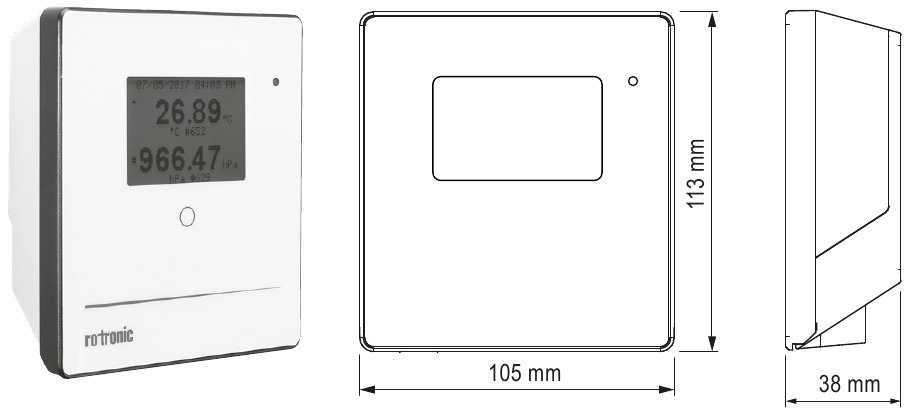

VIPIMO

VIPIMO
