Rotronic RMS-D-L - Manuál k displeju RMS

Obsah

VŠEOBECNÝ POPIS

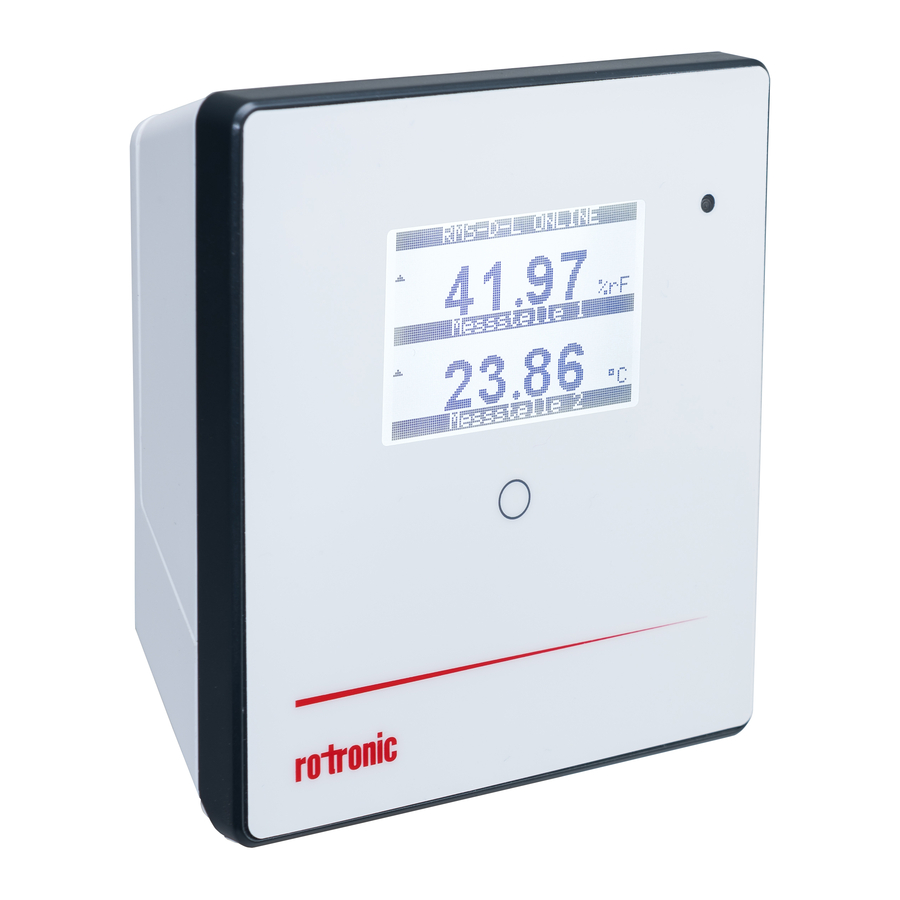

Displej Rotronic RMS je voľne konfigurovateľný displej. Ako vzdialený displej ho možno optimálne umiestniť tam, kde to najlepšie vyhovuje divákovi. Displej je schopný zobrazovať namerané hodnoty, stavy a alarmy produktov RMS. Tieto stručné pokyny popisujú hlavné funkcie zariadenia.

UVEDENIE DO PREVÁDZKY

Zariadenie musí byť napájané 24 V (svorky: V+ / V-) alebo PoE, aby mohlo prenášať dáta. Displej sa dá ľahko namontovať pomocou nástenného držiaka. Zariadenie je pripojené k softvéru RMS prostredníctvom párovania.

DÔLEŽITÉ: PORT80, DHCP

Na integráciu zariadenia LAN musí byť vo vašej sieti povolený port 80 (štandardne, potvrďte to prosím so svojím IT oddelením) a server DHCP (pre pevné IP adresy, obráťte sa na svoje IT oddelenie) musí priradiť IP adresu zariadeniu.

OBSAH BALENIA

  • Displej
  • Nástenný držiak
  • Stručný návod na použitie

INTEGRÁCIA DISPLEJA (PÁROVANIE) V 6 KROKOCH

  1. Ak nechcete pripojiť zariadenie ku cloudu Rotronic, server musí byť nakonfigurovaný v zariadení.
    1. Pripojte zariadenie k lokálnej sieti a spustite konfiguračný softvér RMS.
    2. Vyhľadajte zariadenie v časti Device (Zariadenie) > Search (Hľadať) > Network Device (Sieťové zariadenie). Softvér nájde všetky zariadenia RMS v lokálnej sieti.
    3. Zadajte hostiteľa (adresu servera) a URL adresu softvérových služieb v časti Settings (Nastavenia).
    4. Dokončite konfiguráciu pomocou Write (Zapísať).
  2. Prihláste sa do softvéru / cloudu RMS. Vyberte Tools (Nástroje) > Setup (Nastavenie) > Devices (Zariadenia) > New (Nový) > LAN device (LAN zariadenie).
    INTEGRÁCIA DISPLEJA (PÁROVANIE) - Krok 1
  3. Zadajte sériové číslo zariadenia.
    INTEGRÁCIA DISPLEJA (PÁROVANIE) - Krok 2
  4. Počkajte, kým zariadenie nezačne blikať oranžovo. Krátko stlačte tlačidlo na zariadení, ako je znázornené na obrázku v softvéri RMS. LED dióda bliká na zeleno, keď je pripojenie úspešné.
    INTEGRÁCIA DISPLEJA (PÁROVANIE) - Krok 3
  5. Nakonfigurujte zariadenie.
    INTEGRÁCIA DISPLEJA (PÁROVANIE) - Krok 4
  6. Dokončite konfiguráciu.
    INTEGRÁCIA DISPLEJA (PÁROVANIE) - Krok 5

LED INDIKÁTORY

Tlačidlo Režim Stav
Párovanie
1 s Potvrdí párovanie n x oranžová, indikátor bliká
počas spúšťania žiadosti o párovanie
Zobraziť stav zariadenia
Automaticky (každých 5 sekúnd) Zobrazuje aktuálny stav 1 x zelená, pripojenie k serveru je v poriadku
2 x červená, žiadne pripojenie k serveru

PRÍSLUŠENSTVO

AC1321: Montážna súprava s imbusovým kľúčom a montážnym kužeľom

TECHNICKÉ ÚDAJE

Všeobecné špecifikácie
Typ zariadenia RMS Display (RMS Displej)
Zobrazenie meracích bodov Až 4 meracie body
Rozsah použitia -20...70°C / 0...100 %RH
Podmienky skladovania -20...30°C / 0...95 %RH
Napájanie 24 VDC ±10% / <100 mA / PoE: 802.3 / af-2003, Class 1
Požiadavky na AC adaptér 24 VDC ±10% / >4 W / s obmedzeným výkonom
Interval merania 10 s
Rozhranie Ethernet
Protokoly HTTP
Zhoda s normami
Smernice FDA / GAMP FDA CFR21 Part 11 / GAMP 5
Kryt / Mechanické časti
Materiál krytu PC, ABS
Trieda požiarnej ochrany UL94-V2
Rozmery 105 x 113 x 38 mm
Uhlopriečka displeja 2.26 inch (palec)
Trieda ochrany IP IP65
Hmotnosť 206 g

ROZMERY

ROZMERY
