Rotronic RMS-D-L - Manual de utilizare al afișajului RMS

Cuprins

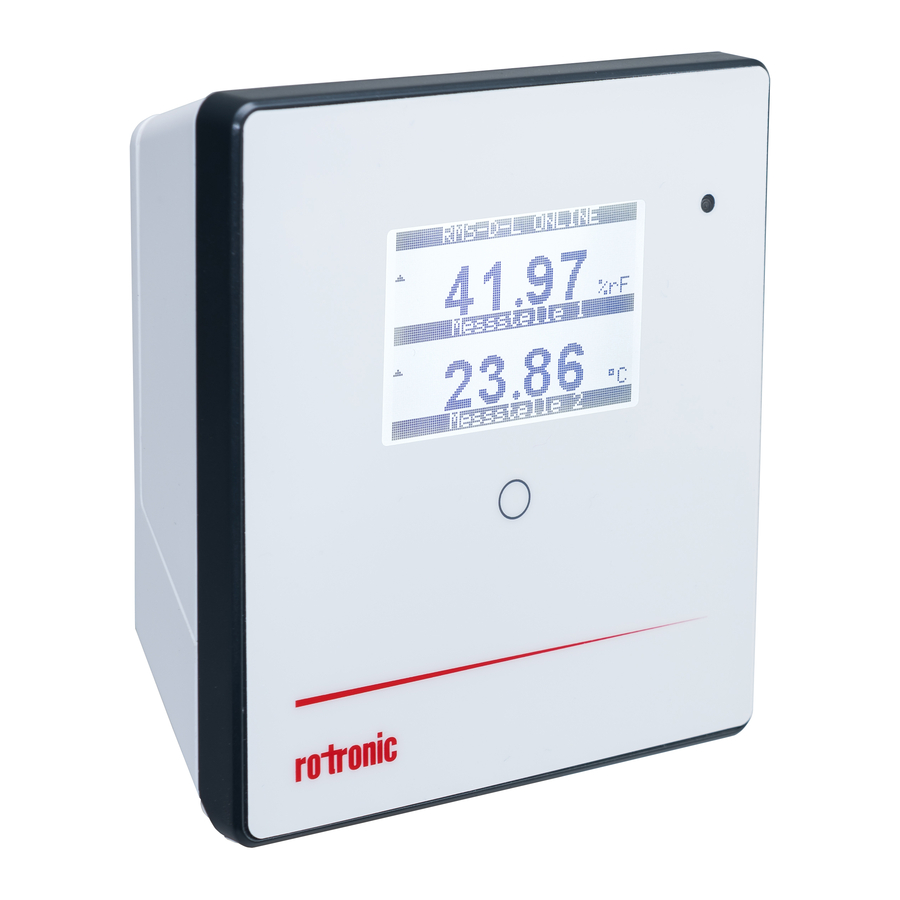

Rotronic RMS-D-L - Afișaj RMS

DESCRIERE GENERALĂ

Afișajul Rotronic RMS este un afișaj configurabil liber. Ca afișaj de la distanță, acesta poate fi plasat optim acolo unde se potrivește cel mai bine privitorului. Afișajul este capabil să arate valorile măsurate, stările și alarmele produselor RMS. Aceste scurte instrucțiuni descriu funcțiile principale ale dispozitivului.

PUNERE ÎN FUNCȚIUNE

Dispozitivul trebuie alimentat cu 24 V (borne: V+ / V-) sau PoE pentru a putea transmite date. Afișajul poate fi montat cu ușurință cu suportul de perete. Dispozitivul este conectat la software-ul RMS prin împerechere.

WICHTIG: PORT80, DHCP

Pentru a integra un dispozitiv LAN, portul 80 (conform standardului, vă rugăm să confirmați cu departamentul dvs. IT) trebuie să fie activat în rețeaua dvs. și un server DHCP (pentru adrese IP fixe, vă rugăm să consultați departamentul dvs. IT) trebuie să atribuie adresa IP dispozitivului.

PACHET DE LIVRARE

  • Afișaj
  • Suport de perete
  • Manual de instrucțiuni scurt

INTEGRAREA AFIȘAJULUI (ÎMPERECHEREA) ÎN 6 PAȘI

  1. Dacă nu doriți să conectați dispozitivul la Rotronic Cloud, serverul trebuie să fie configurat în dispozitiv.
    1. Conectați dispozitivul la rețeaua locală și porniți software-ul de configurare RMS.
    2. Căutați dispozitivul sub Device > Search > Network Device. Software-ul găsește toate dispozitivele RMS în rețeaua locală.
    3. Introduceți host-ul (adresa serverului) și URL-ul serviciilor software sub Settings.
    4. Finalizați configurarea cu Write.
  2. Autentificați-vă în software-ul / cloud-ul RMS. Selectați Tools > Setup > Devices > New > LAN device.
    INTEGRAREA AFIȘAJULUI (ÎMPERECHEREA) - Pasul 1
  3. Introduceți numărul de serie al dispozitivului.
    INTEGRAREA AFIȘAJULUI (ÎMPERECHEREA) - Pasul 2
  4. Așteptați până când dispozitivul clipește portocaliu. Apăsați scurt butonul de pe dispozitiv așa cum se arată în imaginea din software-ul RMS. LED-ul clipește verde când conexiunea este reușită.
    INTEGRAREA AFIȘAJULUI (ÎMPERECHEREA) - Pasul 3
  5. Configurați dispozitivul.
    INTEGRAREA AFIȘAJULUI (ÎMPERECHEREA) - Pasul 4
  6. Finalizați configurarea.
    INTEGRAREA AFIȘAJULUI (ÎMPERECHEREA) - Pasul 5

INDICATORI LED

Buton Mod Stare
Împerechere
1 s Confirmă împerecherea n x portocaliu, indicatorul clipește
în timp ce solicitarea de împerechere este în desfășurare
Afișează starea dispozitivului
Automat (la fiecare 5 secunde) Afișează starea curentă 1 x verde, conexiune la server ok
2 x roșu, fără conexiune la server

ACCESORII

AC1321: Kit de montare cu cheie Allen și con de montare

DATE TEHNICE

Specificații generale
Tipul dispozitivului Afișaj RMS
Afișarea punctelor de măsurare Până la 4 puncte de măsurare
Interval de aplicare -20...70°C / 0...100 %RH
Condiții de depozitare -20...30°C / 0...95 %RH
Alimentare 24 VDC ±10% / <100 mA / PoE: 802.3 / af-2003, Clasa 1
Cerințe adaptor AC 24 VDC ±10% / >4 W / limitat de putere
Interval de măsurare 10 s
Interfață Ethernet
Protocoale HTTP
Conformitate cu standardele
Directive FDA / GAMP FDA CFR21 Partea 11 / GAMP 5
Carcasă / Piese mecanice
Material carcasă PC, ABS
Clasă de protecție la incendiu UL94-V2
Dimensiuni 105 x 113 x 38 mm
Diagonală afișaj 2.26 inch
Clasă de protecție IP IP65
Greutate 206 g

DIMENSIUNI

DIMENSIUNI
