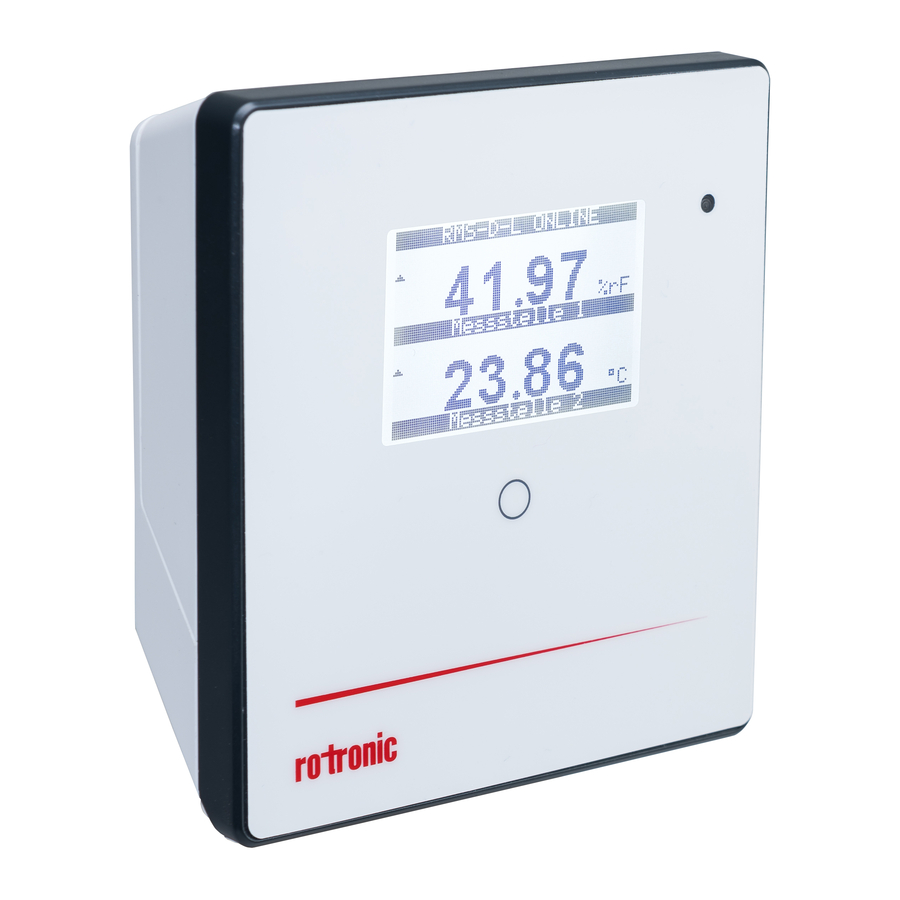

Rotronic RMS-D-L - RMS-näytön käyttöohje

Sisältö

YLEISKUVAUS

Rotronic RMS-näyttö on vapaasti konfiguroitavissa oleva näyttö. Etänäyttönä se voidaan sijoittaa optimaalisesti sinne, missä se sopii katsojalle parhaiten. Näyttö pystyy näyttämään RMS-tuotteiden mitatut arvot, tilat ja hälytykset. Nämä lyhyet ohjeet kuvaavat laitteen päätoiminnot.

KÄYTTÖÖNOTTO

Laitteelle on syötettävä 24 V (liittimet: V+ / V-) tai PoE, jotta se voi lähettää tietoja. Näyttö on helppo asentaa seinäkiinnikkeellä. Laite yhdistetään RMS-ohjelmistoon pariliitoksen avulla.

TÄRKEÄÄ: PORT80, DHCP

LAN-laitteen integroimiseksi portti 80 (standardin mukaan, vahvista IT-osastoltasi) on oltava käytössä verkossasi ja DHCP-palvelimen (kiinteitä IP-osoitteita varten, katso IT-osastoltasi) on määritettävä IP-osoite laitteelle.

TOIMITUSPAKETTI

  • Näyttö
  • Seinäkiinnike
  • Lyhyt käyttöohje

NÄYTÖN INTEGROINTI (PARILIITOS) 6 VAIHEESSA

  1. Jos et halua yhdistää laitetta Rotronic Cloudiin, palvelin on määritettävä laitteessa.
    1. Yhdistä laite paikalliseen verkkoon ja käynnistä RMS-konfigurointiohjelmisto.
    2. Etsi laite kohdasta Laite > Etsi > Verkkolaite. Ohjelmisto löytää kaikki RMS-laitteet paikallisessa verkossa.
    3. Syötä isäntä (palvelimen osoite) ja ohjelmistopalveluiden URL-osoite kohdassa Asetukset.
    4. Viimeistele määritys kohdalla Kirjoita.
  2. Kirjaudu RMS-ohjelmistoon / pilveen. Valitse Työkalut > Asetukset > Laitteet > Uusi > LAN-laite.
    NÄYTÖN INTEGROINTI (PARILIITOS) - Vaihe 1
  3. Syötä laitteen sarjanumero laitteesta.
    NÄYTÖN INTEGROINTI (PARILIITOS) - Vaihe 2
  4. Odota, kunnes laite vilkkuu oranssina. Paina lyhyesti laitteen painiketta RMS-ohjelmiston kuvassa esitetyllä tavalla. LED vilkkuu vihreänä, kun yhteys on onnistunut.
    NÄYTÖN INTEGROINTI (PARILIITOS) - Vaihe 3
  5. Määritä laite.
    NÄYTÖN INTEGROINTI (PARILIITOS) - Vaihe 4
  6. Viimeistele määritys.
    NÄYTÖN INTEGROINTI (PARILIITOS) - Vaihe 5

LED-MERKKIVALOT

Painike Tila Tila
Pariliitos
1 s Vahvistaa pariliitoksen n x oranssi, merkkivalo vilkkuu
kun pariliitospyyntö on käynnissä
Näytä laitteen tila
Automaattinen (joka 5. sekunti) Näyttää nykyisen tilan 1 x vihreä, yhteys palvelimeen ok
2 x punainen, ei palvelinyhteyttä

LISÄVARUSTEET

AC1321: Asennussarja kuusiokoloavaimella ja asennuskartiolla

TEKNISET TIEDOT

Yleiset tiedot
Laitetyyppi RMS-näyttö
Mittauspisteiden näyttö Enintään 4 mittauspistettä
Käyttöalue -20...70°C / 0...100 %RH
Säilytysolosuhteet -20...30°C / 0...95 %RH
Virtalähde 24 VDC ±10% / <100 mA / PoE: 802.3 / af-2003, luokka 1
Verkkolaitteen vaatimukset 24 VDC ±10% / >4 W / tehorajoitettu
Mittausväli 10 s
Liitäntä Ethernet
Protokollat HTTP
Standardienmukaisuus
FDA / GAMP -direktiivit FDA CFR21 osa 11 / GAMP 5
Kotelo / Mekaaniset osat
Kotelon materiaali PC, ABS
Palosuojausluokka UL94-V2
Mitat 105 x 113 x 38 mm
Näytön lävistäjä 2,26 tuumaa
IP-suojausluokka IP65
Paino 206 g

MITAT

MITAT
