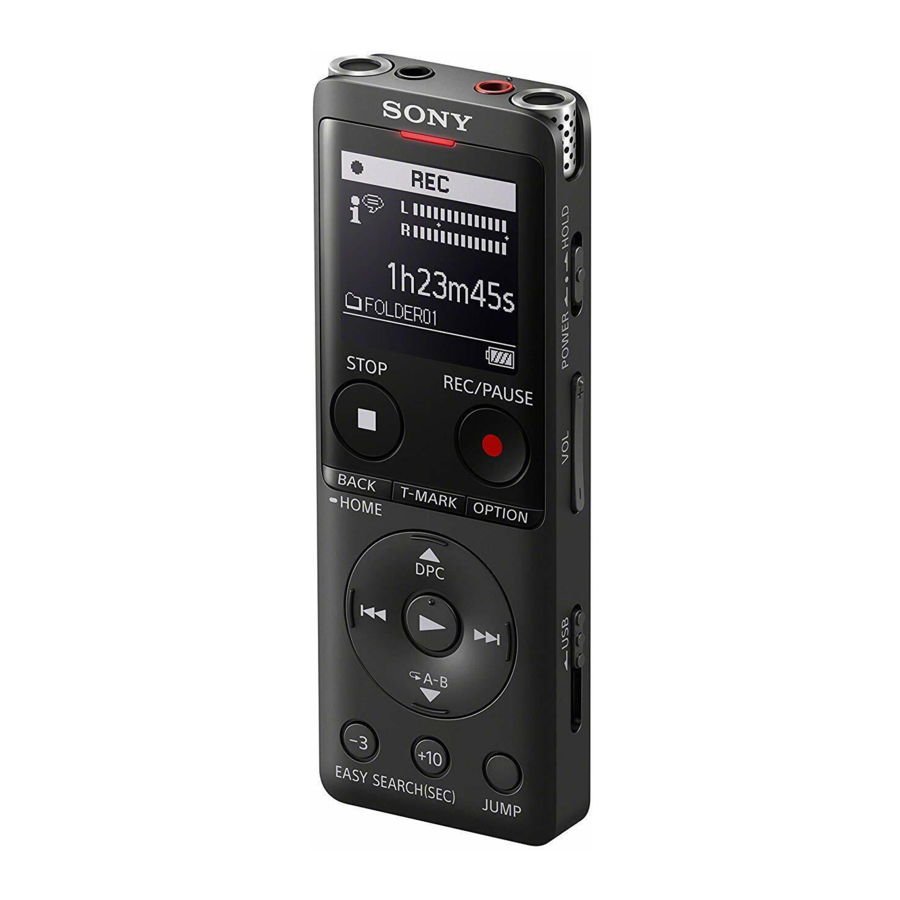

SONY ICD-UX570 - IC-salvesti kasutusjuhend ja video selle kasutamise kohta

Sisu

Omaniku andmed

Mudelinumber asub tagapaneelil ja seerianumber asub tagapaneelil. Salvestage need numbrid allolevasse ruumi. Viidake nendele numbritele, kui pöördute selle toote kohta oma Sony edasimüüja poole.
Mudeli nr.
Seerianumber.
Teid hoiatatakse, et kõik muudatused või modifikatsioonid, mida pole selles juhendis selgesõnaliselt heaks kiidetud, võivad tühistada teie volituse seda seadet kasutada.

Kontrollige kaasasolevaid esemeid

  • IC-salvesti (1)
  • Kasutusjuhend (see leht)
  • Garantiikaart (1)
  • Rakendustarkvara, Sound Organizer 2 (installifail on salvestatud sisemällu, et saaksite selle oma arvutisse installida.)

Osad ja juhtnupud

Osad ja juhtnupud

  1. Sisseehitatud mikrofonid
  2. Toimingu indikaator
  3. Ekraaniaken
  4. REC/PAUSE (salvestus/paus) nupp
  5. STOP (peata) nupp
  6. T-MARK (lõigu märk) nupp
  7. BACK/ HOME (avaleht) nupp
  8. OPTION (valikud) nupp
  9. (esita/sisesta) nupp*
  10. Juhtnupp ( DPC (Digital Pitch Control), A-B (korda A-B), (ülevaade/kiiresti tagasi), (otsing/kiiresti edasi))
  11. 3 EASY SEARCH(SEC) (lihtne otsing (sekundites)) nupp
  12. +10 EASY SEARCH(SEC) (lihtne otsing (sekundites)) nupp
  13. USB-pistiku kate (USB-pistik on peidetud katte taha.)
  14. Rihma auk (IC-salvestiga rihma ei tarnita.)
  15. POWER•HOLD (toide•hoia) lüliti* 2
  16. VOL –/+* 1 (helitugevus –/+) nupp
  17. USB-liugur
  18. JUMP (aja hüpe) nupp
  19. (mikrofoni) pesa*
  20. (kõrvaklappide) pesa
  21. microSD-kaardi pesa (kaardi pesa asub katte all.)
  22. Pesa kate
  23. Sisseehitatud kõlar

*1 Nupul (esita/sisesta), VOL + (helitugevus +) nupul ja (mikrofoni) pesal on taktiilne punkt. Kasutage IC-salvesti kasutamisel taktiilset punkti.
*2 IC-salvesti taaskäivitamiseks libistage POWER•HOLD (toide•hoia) lüliti asendisse "POWER" (toide) ja hoidke seda 8 sekundit või kauem. Üksikasjalike juhiste saamiseks vaadake spikrit.

Laadimine

Laadimine

  1. Laadige IC-salvesti. Libistage USB-liugurit noole suunas ja sisestage USB-pistik töötava arvuti USB-porti. Kui aku on täielikult laetud, muutub aku indikaator laadimise animatsioonist
  2. Ühendage IC-salvesti lahti. Veenduge, et ekraaniaknas pole enam teadet "Accessing" (juurdepääs). Seejärel vaadake IC-salvesti ohutuks eemaldamiseks spikrit.

Sisselülitamine

Sisselülitamine
Libistage ja hoidke POWER•HOLD (toide•hoia) lülitit asendis "POWER" (toide), kuni * Vaikeseade Määrake praegune aasta, kuu, päev, tund ja minut. kuvatakse aknaekraan. Määra kuupäev/kellaaeg K P A Toite väljalülitamiseks libistage POWER•HOLD (toide•hoia) lüliti asendisse "POWER" (toide) ja hoidke seda, kuni ekraaniaknas kuvatakse "Power Off" (toide väljas). 1 2 00 AM

Tahtmatute toimingute vältimiseks (HOLD (hoia))
Libistage POWER•HOLD (toide•hoia) lüliti asendisse "HOLD" (hoia).

IC-salvesti HOLD (hoia) olekust vabastamiseks libistage POWER•HOLD (toide•hoia) lüliti keskele asendisse OFF (väljas).

Esialgsed seaded

Esialgsed seaded
Kui lülitate IC-salvesti esimest korda sisse, kuvatakse ekraaniaknas ekraan "Configure Initial Settings" (konfigureeri esialgsed seaded). Seejärel saate valida kuvakeele, seadistada kella ja lülitada sisse/välja piiksuheli.

  1. Esialgsete seadete alustamiseks vajutage .

  2. Valige kuvakeel.
    Saate valida järgmiste keelte hulgast: English* (inglise keel), Español (hispaania keel), Français (prantsuse keel)
    * Vaikeseade
  3. Määrake praegune aasta, kuu, päev, tund ja minut.

    Eelmise kella seadistuse juurde naasmiseks vajutage BACK/HOME (tagasi/avaleht).
  4. Valige "Next" (järgmine).

  5. Piiksuheli sisse- või väljalülitamiseks valige "ON" (sees) või "OFF" (väljas).
    Kui esialgsed seaded on lõpetatud, kuvatakse lõpetamisteade ja seejärel HOME (avaleht) menüüekraan.

hoiatusMärkused

  • Kui te ei jätka järgmise sammuga 30 sekundi jooksul või kauem, lülitub ekraaniaken välja. Esialgsete seadete jätkamiseks ekraaniakna sisselülitamiseks vajutage BACK/HOME (tagasi/avaleht).
  • Saate hiljem igal ajal muuta mis tahes esialgseid seadeid. Üksikasjalike juhiste saamiseks vaadake spikrit.

Ekraaniaken lülitub automaatselt välja
IC-salvesti seade "Screen Off Timer" (ekraani väljalülituse taimer) on aku säästmiseks vaikimisi seatud väärtusele "30 Sec" (30 sekundit). Kui te ei puuduta IC-salvestit 30 sekundi jooksul, lülitub ekraaniaken välja, kuid saate siiski teha mis tahes nuputoiminguid. Ekraaniakna uuesti sisselülitamiseks vajutage BACK/HOME (tagasi/avaleht).

Saate vältida ekraaniakna väljalülitumist või muuta vaikesätet mõne muu taimeri intervalliks. Vajutage ja hoidke all BACK/ HOME (tagasi/avaleht) ja valige " Settings" (seaded) - "Common Settings" (ühised seaded) - "Screen Off Timer" (ekraani väljalülituse taimer) ja seejärel valige "No Auto Screen Off" (ekraani automaatne väljalülitus puudub), "15 Sec" (15 sekundit), "30 Sec" (30 sekundit), "1 Min" (1 minut), "3 Min" (3 minutit) või "5 Min" (5 minutit).

Salvestamine

Salvestamine - 1. osa

  • Enne salvestamise alustamist veenduge, et HOLD (hoia) olek on vabastatud.
  • Iga olukorra jaoks saate valida salvestusstseeni, valides OPTION (valikud) menüüs "Scene Select" (stseeni valik).
  1. Valige HOME (avaleht) menüüst " Record" (salvesta).
    Kuvatakse salvestamise ooterežiimi ekraan.
  2. Valige salvestatud faili salvestamiseks salvestusruum ja kaust.
    Salvestatud faili microSD-kaardile salvestamiseks peate muutma faili salvestuskoha kausta. Valige OPTION (valikud) menüüst "Recording Folder" (salvestuskaust) - "SD Card" (SD-kaart) ja seejärel alustage salvestamist.
  3. Pöörake IC-salvesti nii, et selle sisseehitatud mikrofonid oleksid suunatud sihtheliallika suunas.
  4. Vajutage REC/PAUSE (salvesta/paus).
    Ekraaniaknas kuvatakse "REC" (salvesta), mis näitab, et salvestamine on alanud, ja toimingu indikaator süttib punaselt.
    hoiatus Märkus
    Kui vajutate ja hoiate all REC/PAUSE (salvesta/paus), peatub IC-salvesti. See ei alusta salvestamist.
    Salvestamine - 2. osa
    Salvestamise ajal kuvatakse salvestustaseme juhend (). Jaotis + ja + vahel () on salvestamise optimaalne sisenditase. Reguleerige sisseehitatud mikrofonide orientatsiooni, kaugust heliallikast, mikrofonide tundlikkuse seadistust või seadet "Scene Select" (stseeni valik) nii, et salvestustase jääks optimaalsesse vahemikku, nagu on näidatud.
  5. Salvestamise peatamiseks vajutage STOP (peata).
    Ekraaniaknas kuvatakse "Saving..." (salvestamine...) ja seejärel salvestamise ooterežiimi ekraan.

Kuulamine

Kuulamine

  1. Valige HOME (avaleht) menüüst " Recorded Files" (salvestatud failid).
  2. Valige "Latest Recording" (viimane salvestus), "Search by REC Date" (otsi salvestuskuupäeva järgi), "Search by REC Scene" (otsi salvestusstseeni järgi) või "Folders" (kaustad).
  3. Valige soovitud fail.
    Taasesitus algab ja toimingu indikaator süttib roheliselt.

  4. Helitugevuse reguleerimiseks vajutage VOL + või VOL -.
  5. Taasesituse peatamiseks vajutage STOP (peata).

Vahetult pärast salvestamise peatamist saate äsja salvestatud faili esitamiseks vajutada .

Lõigu märgi lisamine
Saate lisada lõigu märgi punkti, kus soovite faili hiljem jagada või taasesituse ajal leida. Saate igale failile lisada maksimaalselt 98 lõigu märki. Lõigu märke saate lisada ka salvestamise ajal.

Soovitud taasesituspunkti kiire leidmine (aja hüpe, lihtne otsing)

  • Aja hüppe funktsiooni kasutamine võimaldab teil liikuda faili kogukestuse jooksul mis tahes 10 punkti. Saate seda funktsiooni kasutada koos või aja hüppe režiimis.
  • Lihtsa otsingu funktsiooni kasutamine võimaldab teil taasesituse ajal edasi või tagasi liikuda fikseeritud arvu sekundeid (10 sekundit edasi, 3 sekundit tagasi).

Kustutamine

Kustutamine

hoiatusMärkus
Kui fail on kustutatud, ei saa te seda taastada.

  1. Valige salvestatud failide loendist kustutatav fail või esitage kustutatav fail.
  2. Valige OPTION (valikud) menüüst "Delete File" (kustuta fail).

    Kuvatakse "Delete?" (kustuta?) ja valitud fail hakkab teie kinnituseks esitama.
  3. Valige "Yes" (jah).

    Kuvatakse "Please Wait" (palun oodake) ja see jääb, kuni valitud fail on kustutatud.

HOME-menüü kasutamine

HOME-menüüd saate kasutada mitmesuguste toimingute jaoks, sealhulgas salvestatud faili leidmiseks ja esitamiseks ning oma IC-salvesti sätete muutmiseks.
HOME-menüü kasutamine

  1. Vajutage pikalt nuppu BACK/HOME (tagasi/avaleht).
    Kuvatakse HOME-menüü ekraan.

    HOME-menüü üksused on joondatud järgmises järjestuses.

  2. Valige järgnevast soovitud funktsioon:
    Music (muusika) Saate valida ja esitada ühe faili, mille olete arvutist importinud. Muusikafaili leidmiseks valige "All Songs" ("Kõik laulud"), "Albums" ("Albumid"), "Artists" ("Artistid") või "Folders" ("Kaustad"). Failide importimisel importige need kindlasti kausta MUSIC (muusika).
    Recorded Files (salvestatud failid) Saate valida ja esitada ühe faili, mille olete oma IC-salvestiga salvestanud. Salvestatud faili leidmiseks valige "Latest Recording" ("Viimane salvestus"), "Search by REC Date" ("Otsi REC-kuupäeva järgi"), "Search by REC Scene" ("Otsi REC-stseeni järgi") või "Folders" ("Kaustad").
    Record (salvesta) Saate kuvada salvestamise ooterežiimi ekraani ja seejärel alustada salvestamist.
    Settings (sätted) Saate kuvada menüü Settings (sätted) ekraani ja muuta IC-salvesti erinevaid sätteid.
    Back to XX* (tagasi XX juurde) Saate minna tagasi ekraanile, mis kuvati enne HOME-menüü ekraani.

    * Funktsioon, mida te praegu kasutate, kuvatakse kohas "XX".


Vajutage STOP (peata), et naasta ekraanile, mis kuvati enne HOME-menüüsse sisenemist.

OPTION-menüü kasutamine

OPTION-menüüd saate kasutada mitmesuguste funktsioonide täitmiseks, sealhulgas oma IC-salvesti sätete muutmiseks.
Saadaolevad üksused erinevad olenevalt olukorrast.
OPTION-menüü kasutamine

  1. Valige HOME-menüüst soovitud funktsioon ja seejärel vajutage nuppu OPTION (valikud).

  2. Valige menüüüksus, mille sätet soovite muuta.
  3. Valige soovitud sättevalik.

Failide kopeerimine IC-salvestist arvutisse

Saate failid ja kaustad oma IC-salvestist arvutisse kopeerida, et neid salvestada.

  1. IC-salvesti arvutiga ühendamiseks järgige jaotises "Laadimine" toodud juhiseid.
  2. Lohistage ja kukutage failid või kaustad, mida soovite kopeerida, kohast "IC RECORDER" või "MEMORY CARD" arvuti kohalikule kettale.
    Faili või kausta kopeerimiseks (lohistamine ja kukutamine)
    Faili või kausta kopeerimiseks (lohistamine ja kukutamine)
  3. Ühendage IC-salvesti arvutist lahti.

Sound Organizer 2 installimine

Installige oma arvutisse Sound Organizer.
Sound Organizer võimaldab teil vahetada faile oma IC-salvesti ja arvuti vahel.
Muusika-CD-delt ja muudelt meediumitelt imporditud laule, MP3-sid ja muid arvutisse imporditud helifaile saab ka esitada ja IC-salvestisse üle kanda.

hoiatus Märkused

  • Sound Organizer ühildub ainult Windowsi arvutitega. See ei ühildu Maciga.
  • See IC-salvesti ühildub ainult Sound Organizer 2-ga.
  • Kui te sisseehitatud mälu vormindate, kustutatakse kõik sinna salvestatud andmed. (Kustutatakse ka Sound Organizeri tarkvara installer.)

  • Sound Organizeri installimisel logige sisse administraatoriõigustega kontole.
  • Installimisprotseduur on olenevalt Windowsi versioonist erinev. Järgmine protseduur kasutab näitena Windows 10.
  1. IC-salvesti arvutiga ühendamiseks järgige jaotises "Laadimine" toodud juhiseid.
  2. Veenduge, et arvuti tuvastaks IC-salvesti edukalt.
    IC-salvesti ekraanil kuvatakse "Connecting" ("Ühendamine") ja see jääb sinna, kui IC-salvesti on arvutiga ühendatud.
  3. Paremklõpsake töölaua vasakus alanurgas ja seejärel klõpsake menüüs [File Explorer] (failihaldur).
  4. Topeltklõpsake [IC RECORDER] - [FOR WINDOWS].
  5. Topeltklõpsake [SoundOrganizer_V2002] (või [SoundOrganizer_V2002.exe]).
    Järgige arvuti ekraanil kuvatavaid juhiseid.
  6. Kui kuvatakse aken [Welcome to Sound Organizer 2 Installer] (teretulemast Sound Organizer 2 installerisse), klõpsake [Next] (edasi).
  7. Veenduge, et nõustute litsentsilepingu tingimustega, valige [I accept the terms in the license agreement] (nõustun litsentsilepingu tingimustega) ja seejärel klõpsake [Next] (edasi).
  8. Kui kuvatakse aken [Setup Type] (seadistuse tüüp), valige [Standard] (standardne) või [Custom] (kohandatud) ja seejärel klõpsake [Next] (edasi).
    Järgige ekraanil kuvatavaid juhiseid ja määrake installimissätted, kui valite [Custom] (kohandatud).
  9. Kui kuvatakse aken [Ready to Install the Program] (programm on installimiseks valmis), klõpsake [Install] (installi).
    Installimine algab.
  10. Kui kuvatakse aken [Sound Organizer 2 has been installed successfully.] (Sound Organizer 2 on edukalt installitud.), märkige [Launch Sound Organizer 2 Now] (käivita Sound Organizer 2 kohe) ja seejärel klõpsake [Finish] (lõpeta).

hoiatusMärkus
Pärast Sound Organizer 2 installimist peate võib-olla oma arvuti taaskäivitama.

Ettevaatusabinõud

Toite kohta
DC 3,7 V: sisseehitatud laetav liitiumioonaku
DC 5,0 V: USB kaudu laadimisel
Nimivoolutarve: 500 mA

Käsitsemise kohta

  • Ärge jätke seadet soojusallikate lähedusse ega kohta, kus see on otsese päikesevalguse, liigse tolmu või mehaaniliste löökide all.
  • Kui seadmesse peaks kukkuma mõni tahke ese või vedelik, eemaldage aku ja laske seadet enne edasist kasutamist kvalifitseeritud personalil kontrollida.
  • IC-salvesti kasutamisel pidage meeles järgmisi ettevaatusabinõusid, et vältida korpuse deformeerumist või IC-salvesti talitlushäireid.
    • Ärge istuge maha, kui IC-salvesti on tagataskus.
    • Ärge pange IC-salvestit kotti, mille ümber on kõrvaklappide juhe keeratud, ja ärge jätke kotti tugeva löögi alla.
  • Olge ettevaatlik, et vesi ei pritsiks seadmele. Seade ei ole veekindel. Eelkõige olge ettevaatlik järgmistes olukordades.
    • Kui teil on seade taskus ja lähete tualetti jne. Kui te kummardute, võib seade vette kukkuda ja märjaks saada.
    • Kui kasutate seadet keskkonnas, kus seade on avatud vihmale, lumele või niiskusele.
    • Olukordades, kus te higistate. Kui puudutate seadet märgade kätega või kui panete seadme higiste riiete taskusse, võib seade märjaks saada.
  • Selle seadmega suure helitugevusega kuulamine võib teie kuulmist mõjutada.
  • Liikluse ohutuse tagamiseks ärge kasutage seda seadet sõidu või jalgrattasõidu ajal.
  • Ärge kasutage seda seadet kohas, kus ümbritsevate helide kuulmise võimetus võib kujutada endast ohtu.
  • Kui kasutate kõrvaklappe, kui ümbritsev õhk on väga kuiv, võite tunda valu kõrvades. See ei ole tingitud kõrvaklappide rikkest, vaid teie kehasse kogunenud staatilisest elektrist. Staatilist elektrit saate vähendada, kandes mittesünteetilisi riideid, mis takistavad staatilise elektri teket.
  • Ärge asetage seda toodet meditsiiniseadmete lähedusse. Sellel tootel (sealhulgas tarvikutel) on magnet(id), mis võivad häirida südamestimulaatoreid, programmeeritavaid šuntventiile vesipea raviks või muid meditsiiniseadmeid. Ärge asetage seda toodet selliste meditsiiniseadmete kasutajate lähedusse. Kui kasutate mõnda sellist meditsiiniseadet, pidage enne selle toote kasutamist nõu oma arstiga.

Müra kohta

  • Müra võib olla kuulda, kui seade asetatakse salvestamise või taasesituse ajal vahelduvvoolu toiteallika, luminofoorlambi või mobiiltelefoni lähedusse.
  • Müra võib salvestada, kui mõni ese, näiteks teie sõrm jne, hõõrub või kriimustab seadet salvestamise ajal.

Hoolduse kohta
Välispinna puhastamiseks kasutage pehmet veega kergelt niisutatud lappi. Seejärel kasutage välispinna pühkimiseks pehmet kuiva lappi. Ärge kasutage alkoholi, bensiini ega vedeldit.
Kui teil on seadmega seoses küsimusi või probleeme, pidage nõu oma lähima Sony edasimüüjaga.


Ärge jätke akusid (akukomplekti või paigaldatud akusid) pikaks ajaks liigse kuumuse, näiteks päikesepaiste, tule vms kätte.

Spetsifikatsioonid

Mahutavus (Kasutaja jaoks saadaolev mahutavus*1*2)
4 GB (u. 3.20 GB = 3,435,973,837 baiti)

Maksimaalne salvestusaeg*3*4 (Sisseehitatud mälu)
Kõigi kaustade maksimaalne salvestusaeg on järgmine.

LPCM 44.1 kHz/16 bit (STEREO) 5 tundi 20 minutit
MP3 192 kbps (STEREO) 39 tundi 45 minutit
MP3 128 kbps (STEREO) 59 tundi
MP3 48 kbps (MONO) 159 tundi

Aku kestvus (sisseehitatud taaslaetav liitiumioonaku)*5
Siin esitatud aku kestvused on kõik ligikaudsed ajaperioodid.

Salvestusrežiim Salvestamine Salvestamine (jälgimise ajal) Taasesitus sisseehitatud kõlariga

Taasesitus

kõrvaklappidega
LPCM 44.1 kHz/16 bit (STEREO) 20 tundi 12 tundi 5 tundi 34 tundi
MP3 192 kbps (STEREO) 22 tundi 13 tundi 5 tundi 47 tundi
MP3 128 kbps (STEREO) 22 tundi 13 tundi 5 tundi 47 tundi
MP3 48 kbps (MONO) 22 tundi 13 tundi 5 tundi 47 tundi
Muusikafail (MP3 128 kbps) - - 5 tundi 47 tundi

Mõõtmed (l/k/s) (ilma väljaulatuvate osade ja juhtnuppudeta)
U. 1.45 tolli (36.6 mm) × 4.05 tolli (102.8 mm) × 0.49 tolli (12.2 mm)

Mass
U. 1.70 untsi (48 g)

Temperatuur/niiskus

Töötemperatuur 41°F - 95°F (5°C - 35°C)
Tööniiskus 25% - 75%
Säilitustemperatuur 14°F - 113°F (-10°C - +45°C)
Säilitusniiskus 25% - 75%

Ühilduvad mälukaardid

  • microSDHC-kaardid 4 GB kuni 32 GB
  • microSDXC-kaardid 64 GB või rohkem

*1 Väike osa sisseehitatud mälust on kasutusel failihalduseks ja seetõttu pole see kasutaja salvestusruumi jaoks saadaval.
*2 Kui sisseehitatud mälu on vormindatud IC-salvestiga.
*3 Selles teemas toodud maksimaalne salvestusaeg on esitatud ainult teie teadmiseks.
*4 Salvestusstseenide vaikesätted.
*5 Mõõdetud väärtused, mis on saadud meie mõõtmistingimustes. Need väärtused võivad sõltuvalt kasutustingimustest väheneda.
